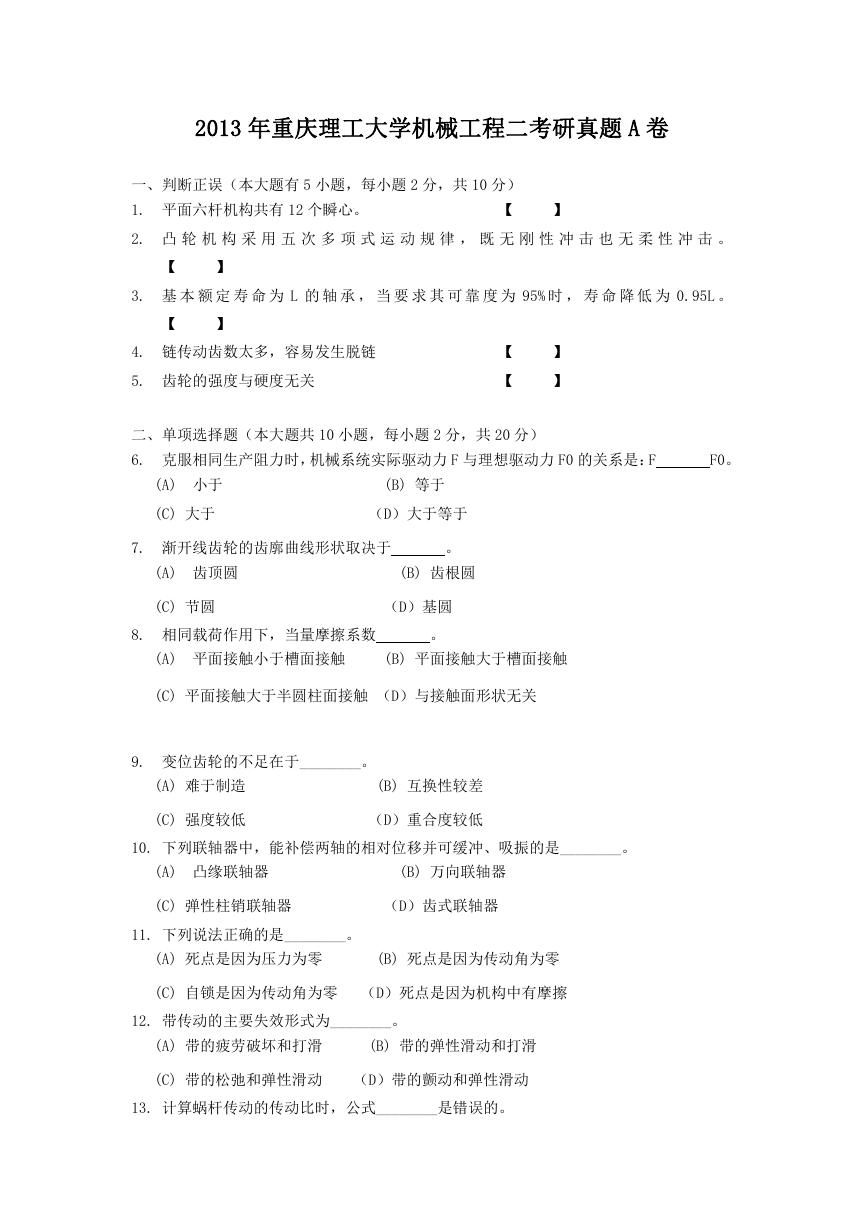

2013 年重庆理工大学机械工程二考研真题 A 卷一、判断正误（本大题有 5 小题，每小题 2 分，共 10 分） 1. 平面六杆机构共有 12 个瞬心。【】 2. 凸轮机构采用五次多项式运动规律，既无刚性冲击也无柔性冲击。【】 3. 基本额定寿命为 L 的轴承，当要求其可靠度为 95% 时，寿命降低为 0.95L 。【】 4. 链传动齿数太多，容易发生脱链 5. 齿轮的强度与硬度无关【【】】二、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分） 6. 克服相同生产阻力时，机械系统实际驱动力 F 与理想驱动力 F0 的关系是：F F0。 (A) 小于 (C) 大于 (B) 等于（D）大于等于 7. 渐开线齿轮的齿廓曲线形状取决于。 (A) 齿顶圆 (C) 节圆 (B) 齿根圆（D）基圆 8. 相同载荷作用下，当量摩擦系数。 (A) 平面接触小于槽面接触 (B) 平面接触大于槽面接触 (C) 平面接触大于半圆柱面接触（D）与接触面形状无关 9. 变位齿轮的不足在于________。 (A) 难于制造 (C) 强度较低 (B) 互换性较差（D）重合度较低 10. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是________。 (A) 凸缘联轴器 (B) 万向联轴器 (C) 弹性柱销联轴器（D）齿式联轴器 11. 下列说法正确的是________。 (A) 死点是因为压力为零 (B) 死点是因为传动角为零 (C) 自锁是因为传动角为零（D）死点是因为机构中有摩擦 12. 带传动的主要失效形式为________。 (A) 带的疲劳破坏和打滑 (B) 带的弹性滑动和打滑 (C) 带的松弛和弹性滑动（D）带的颤动和弹性滑动 13. 计算蜗杆传动的传动比时，公式________是错误的。

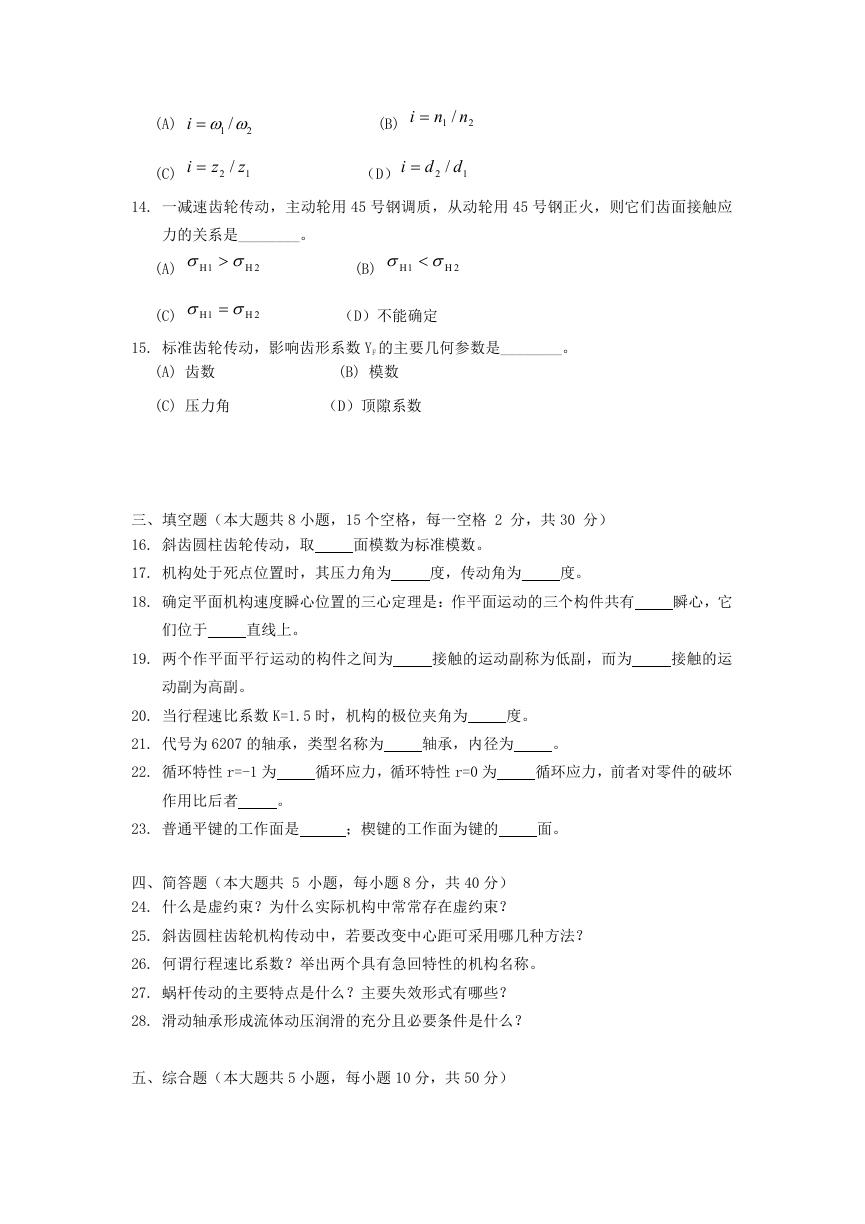

(A) 1 /i 2 i  z 2 / z 1 (C) i  1 / nn 2 (B) i  d 2 / d 1 （D） 14. 一减速齿轮传动，主动轮用 45 号钢调质，从动轮用 45 号钢正火，则它们齿面接触应力的关系是________。 1H   2H (A) 1H   2H (C) 1H   2H (B) （D）不能确定 15. 标准齿轮传动，影响齿形系数 YF 的主要几何参数是________。 (A) 齿数 (B) 模数 (C) 压力角（D）顶隙系数三、填空题（本大题共 8 小题，15 个空格，每一空格 2 分，共 30 分） 16. 斜齿圆柱齿轮传动，取面模数为标准模数。 17. 机构处于死点位置时，其压力角为度，传动角为度。 18. 确定平面机构速度瞬心位置的三心定理是：作平面运动的三个构件共有瞬心，它们位于直线上。 19. 两个作平面平行运动的构件之间为接触的运动副称为低副，而为接触的运动副为高副。 20. 当行程速比系数 K=1.5 时，机构的极位夹角为度。 21. 代号为 6207 的轴承，类型名称为轴承，内径为。 22. 循环特性 r=-1 为循环应力，循环特性 r=0 为循环应力，前者对零件的破坏作用比后者。 23. 普通平键的工作面是；楔键的工作面为键的面。四、简答题（本大题共 5 小题，每小题 8 分，共 40 分） 24. 什么是虚约束？为什么实际机构中常常存在虚约束？ 25. 斜齿圆柱齿轮机构传动中，若要改变中心距可采用哪几种方法？ 26. 何谓行程速比系数？举出两个具有急回特性的机构名称。 27. 蜗杆传动的主要特点是什么？主要失效形式有哪些？ 28. 滑动轴承形成流体动压润滑的充分且必要条件是什么？五、综合题（本大题共 5 小题，每小题 10 分，共 50 分）

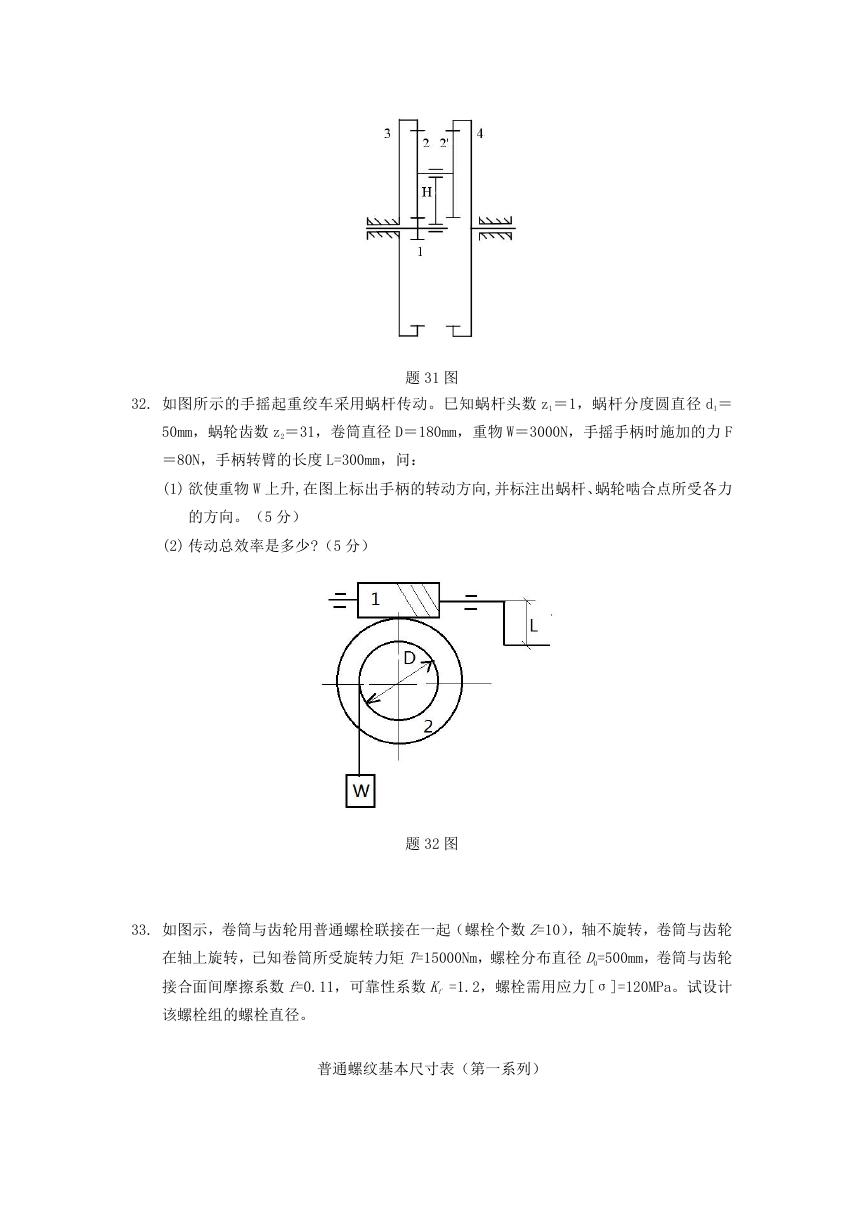

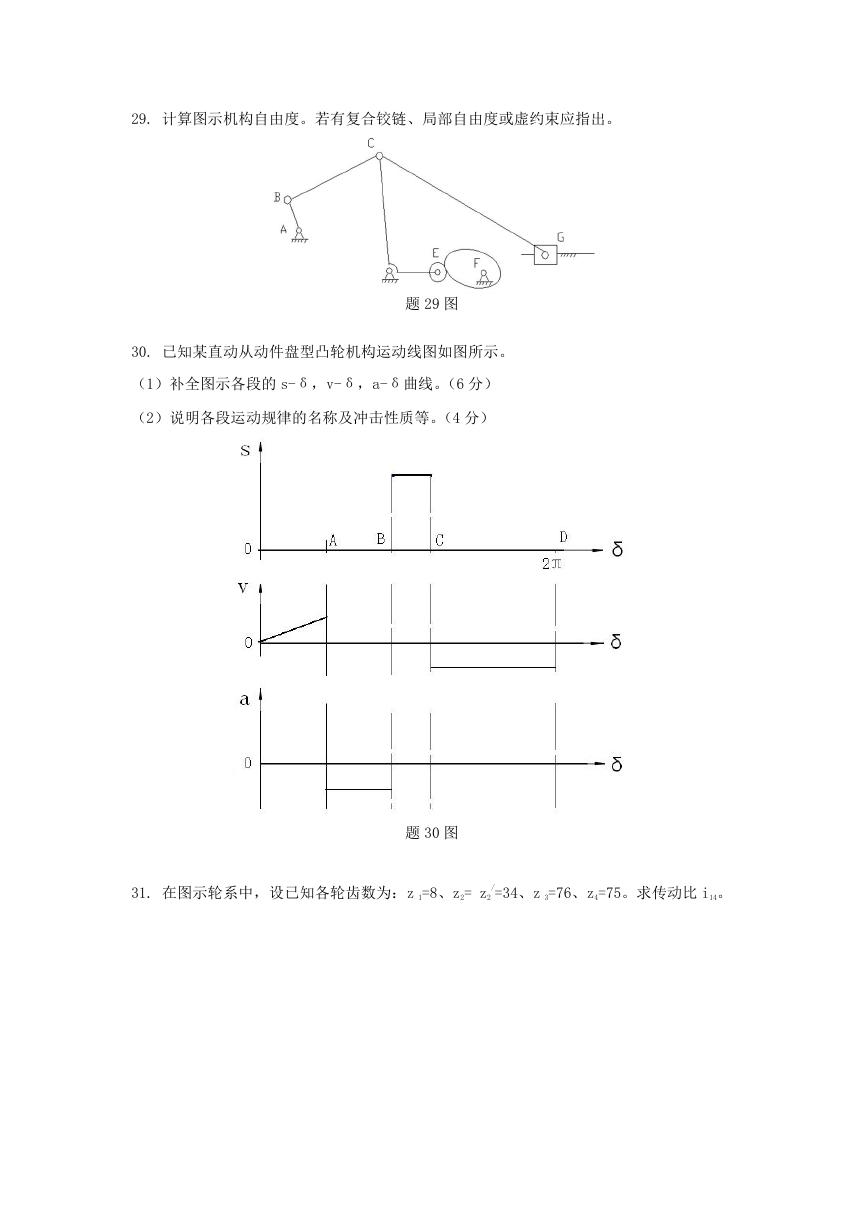

29. 计算图示机构自由度。若有复合铰链、局部自由度或虚约束应指出。题 29 图 30. 已知某直动从动件盘型凸轮机构运动线图如图所示。（1）补全图示各段的 s-δ，v-δ，a-δ曲线。（6 分）（2）说明各段运动规律的名称及冲击性质等。（4 分）题 30 图 31. 在图示轮系中，设已知各轮齿数为：z 1=8、z2= z2 /=34、z 3=76、z4=75。求传动比 i14。

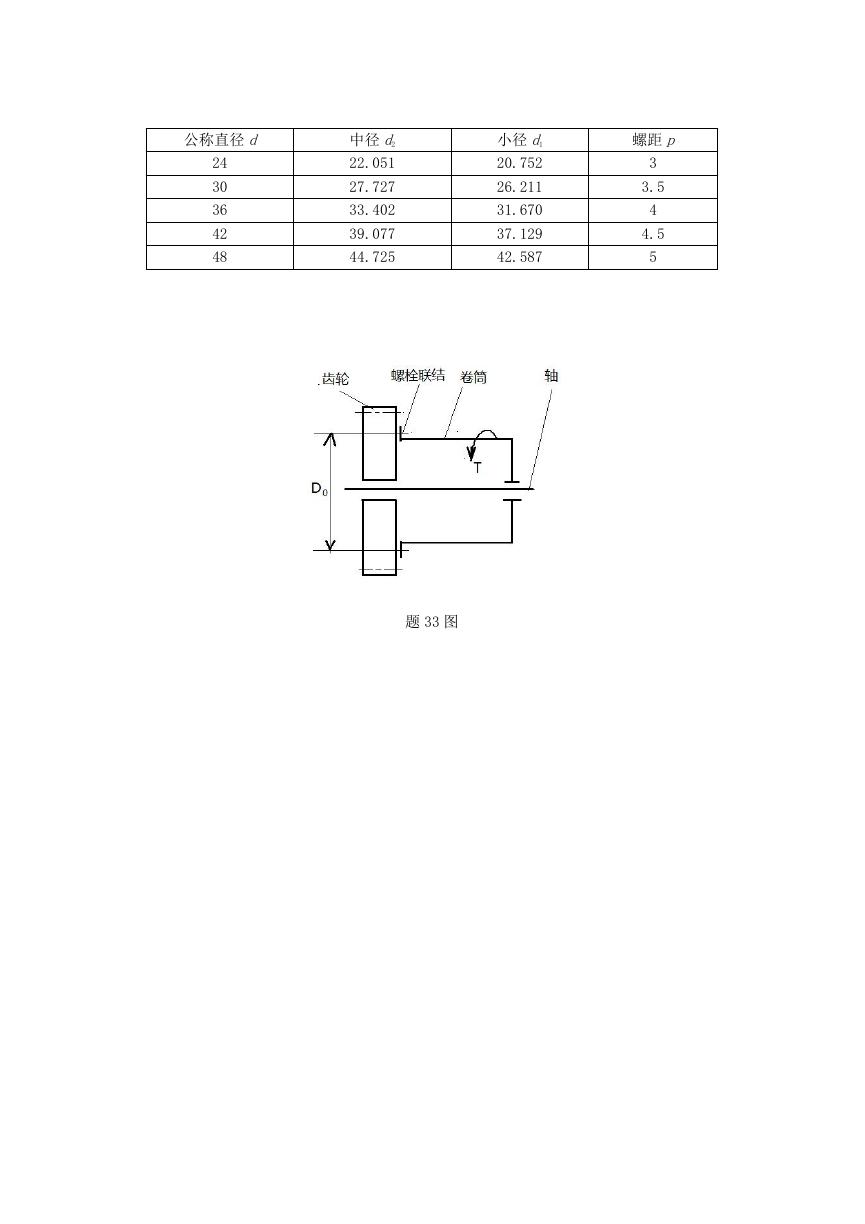

题 31 图 32. 如图所示的手摇起重绞车采用蜗杆传动。巳知蜗杆头数 z1＝1，蜗杆分度圆直径 d1＝ 50mm，蜗轮齿数 z2＝31，卷筒直径 D＝180mm，重物 W＝3000N，手摇手柄时施加的力 F ＝80N，手柄转臂的长度 L=300mm，问： (1) 欲使重物 W 上升,在图上标出手柄的转动方向,并标注出蜗杆、蜗轮啮合点所受各力的方向。（5 分） (2) 传动总效率是多少?（5 分）题 32 图 33. 如图示，卷筒与齿轮用普通螺栓联接在一起（螺栓个数 Z=10），轴不旋转，卷筒与齿轮在轴上旋转，已知卷筒所受旋转力矩 T=15000Nm，螺栓分布直径 D0=500mm，卷筒与齿轮接合面间摩擦系数 f=0.11，可靠性系数 Kf =1.2，螺栓需用应力[σ]=120MPa。试设计该螺栓组的螺栓直径。普通螺纹基本尺寸表（第一系列）

公称直径 d 24 30 36 42 48 中径 d2 22.051 27.727 33.402 39.077 44.725 小径 d1 20.752 26.211 31.670 37.129 42.587 螺距 p 3 3.5 4 4.5 5 题 33 图
