2013 年重庆理工大学电子技术考研真题 A 卷
一、 基本共射放大电路如图 1 所示,图中
RS
K
1 ,
Rb
50
,
1, b
b CC
2
对交流短路。
(本题 16 分)
1、画出微变等效电路;(4 分)
350 ,
K
RC
K
4 。
2、求电压放大倍数 uA 及源电压放大倍数 usA ;(4 分)
3、在空载时,为不失真的放大,则输入激励信号的幅度为多少?(4 分)
4、求出
Oi RR , (4 分)
图 1
二、如图 2 所示电路中,设 R1=RF=5kΩ,R2 =10kΩ,R3 =3kΩ,两个输入电压 ui1 和 ui2 的波形
如图所示,(本题 14 分)
(1)试写出 uo 与 ui1 和 ui2 之间的关系式;(7 分)
(2)并在对应的时间上画出输出电压 uo 的波形。(7 分)
图 2
三、(本题 16 分)在图 3 示电路中,设 A1、A2、A3 均为理想运算放大器,其最大输出电压幅
值为±12V。
1. 试说明 A1、A2、A3 各组成什么电路?(6 分)
2. A1、A2、A3 分别工作在线性区还是非线性区?(3 分)
3. 若输入为 1V 的直流电压,则各输出端 uO1、uO2、uO3 的电压为多大?(7 分)
图 3
四、放大电路如图 4 所示,Rb1 =Rb1=10KΩ;Rc3=3KΩ(本题 15 分)
1.为了稳定输出电压,提高输入电阻,应引入何种交流反馈?在图中标出反馈电阻的连接
方式(6 分)
2.计算反馈系数 F(4 分)
3.深度负反馈条件下,当输入电压 ui=100mv时,uO=1v,试计算 Rf 的值。(5 分)
图 4

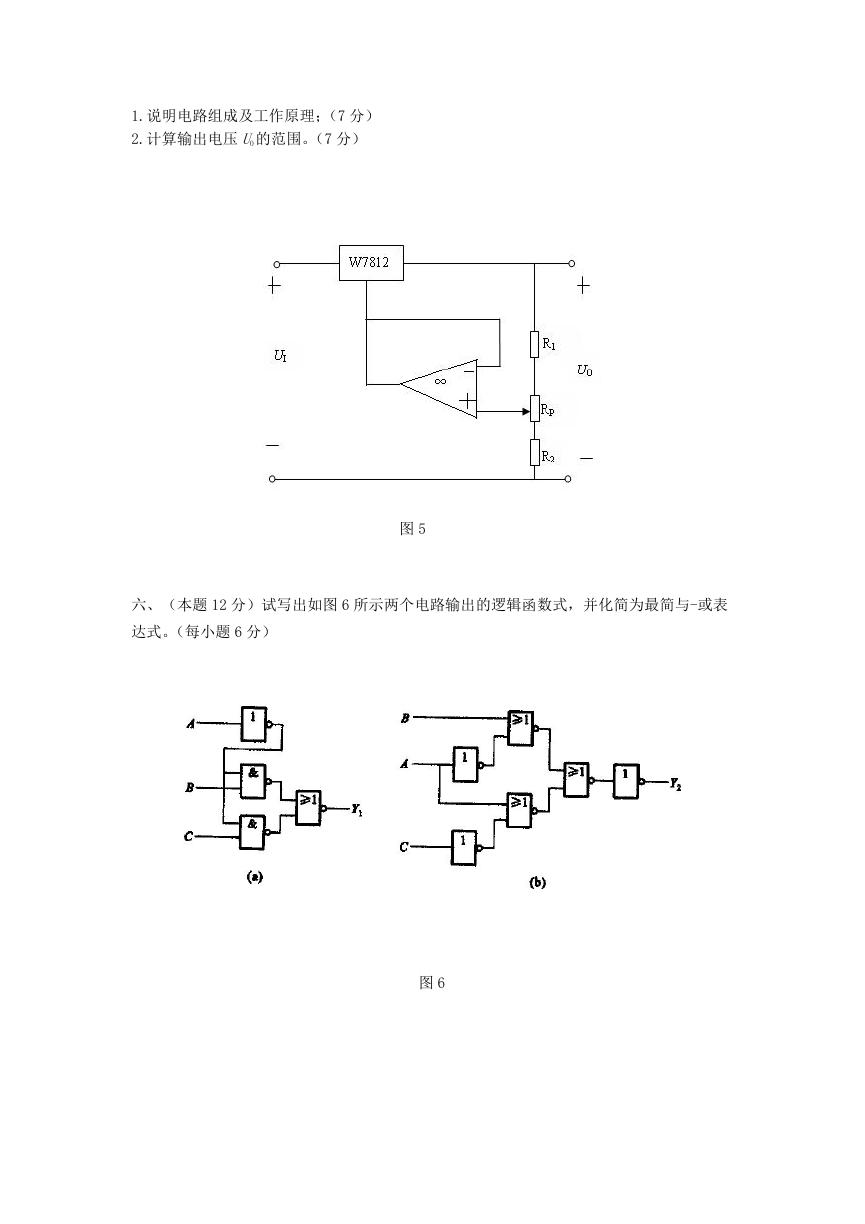

五、可调三端集成稳压电路如图 5 所示,已知 R1 =1KΩ;R2 =3KΩ;RP =2KΩ;求:(本题 14
分)
1.说明电路组成及工作原理;(7 分)
2.计算输出电压 UO 的范围。(7 分)
图 5
六、(本题 12 分)试写出如图 6 所示两个电路输出的逻辑函数式,并化简为最简与-或表
达式。(每小题 6 分)
图 6

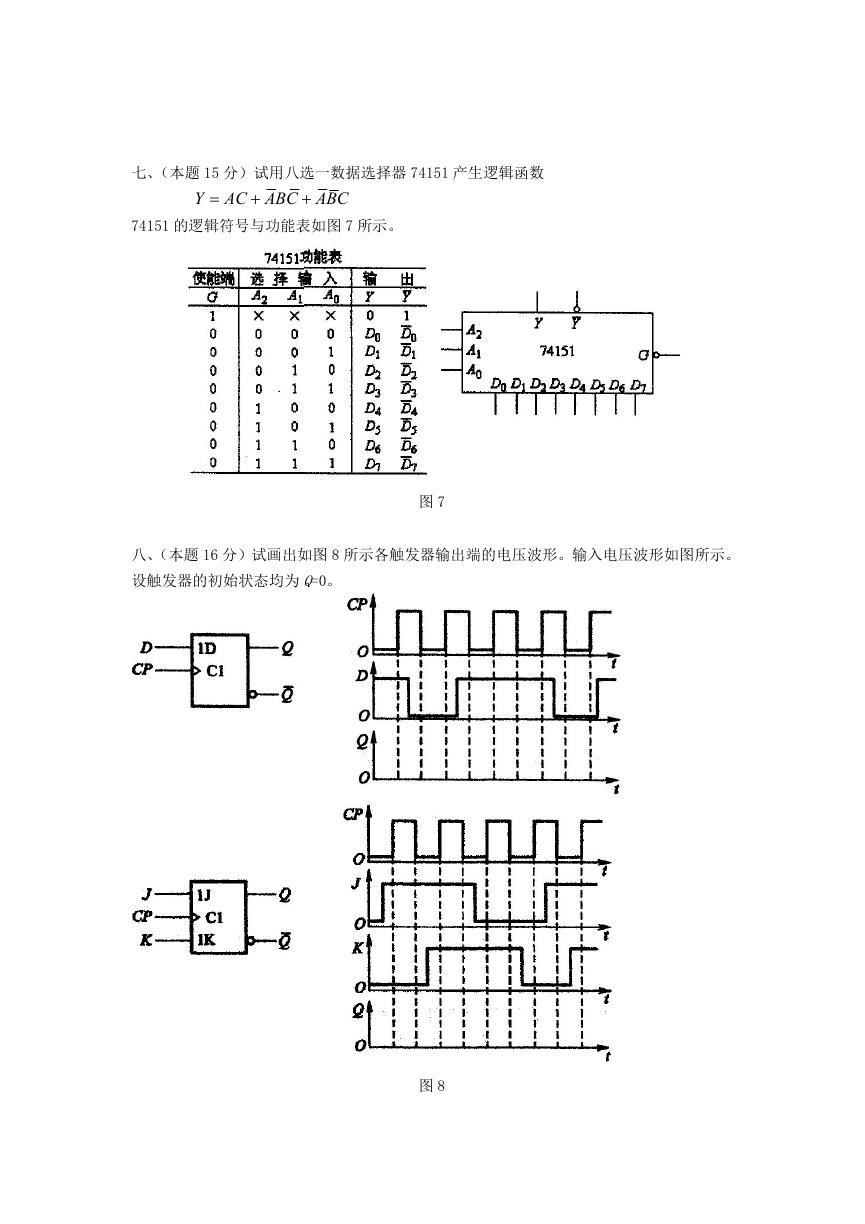

七、(本题 15 分)试用八选一数据选择器 74151 产生逻辑函数
Y AC ABC ABC
74151 的逻辑符号与功能表如图 7 所示。
图 7
八、(本题 16 分)试画出如图 8 所示各触发器输出端的电压波形。输入电压波形如图所示。
设触发器的初始状态均为 Q=0。
图 8

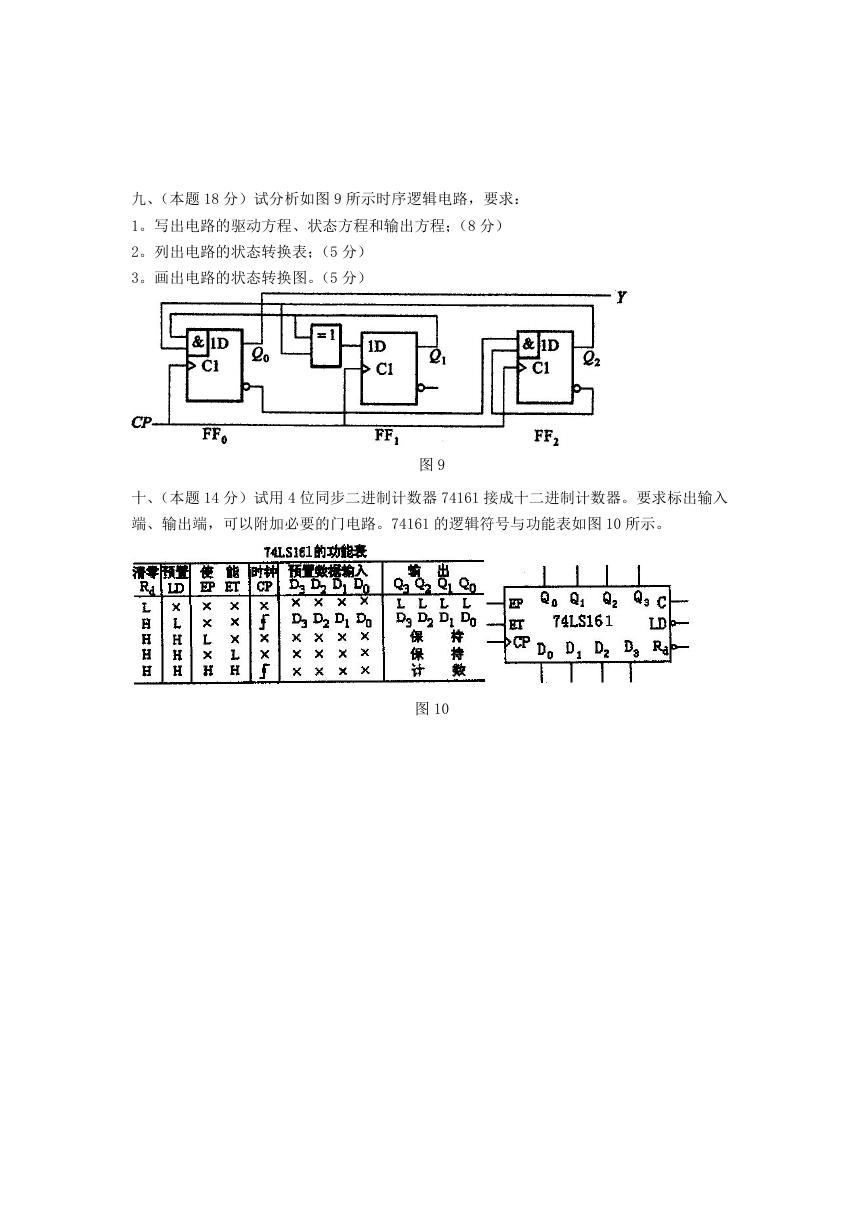

九、(本题 18 分)试分析如图 9 所示时序逻辑电路,要求:
1。写出电路的驱动方程、状态方程和输出方程;(8 分)
2。列出电路的状态转换表;(5 分)
3。画出电路的状态转换图。(5 分)
十、(本题 14 分)试用 4 位同步二进制计数器 74161 接成十二进制计数器。要求标出输入
端、输出端,可以附加必要的门电路。74161 的逻辑符号与功能表如图 10 所示。
图 9
图 10
