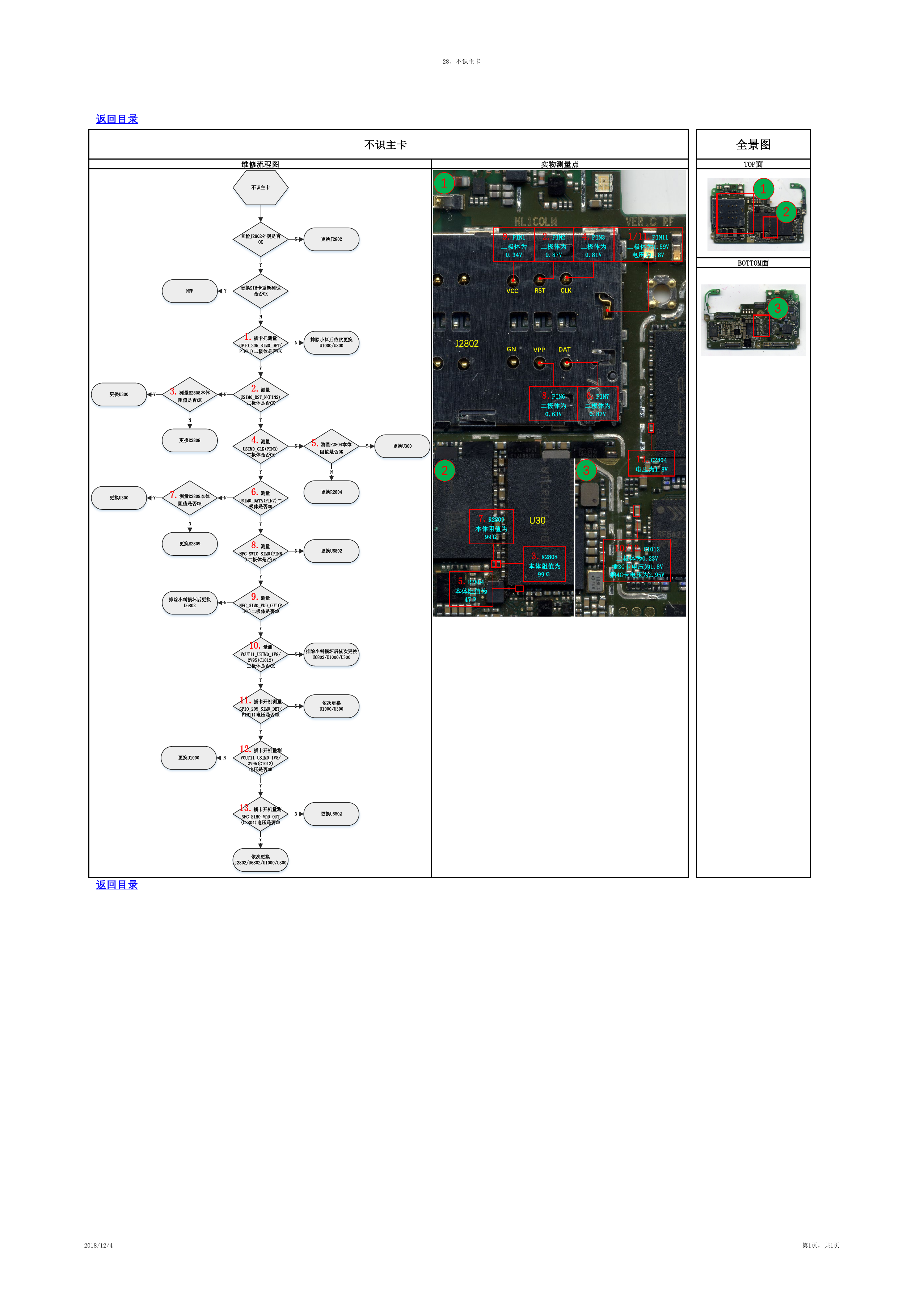

全景图 TOP面 1 BOTTOM面 2 3 28、不识主卡 不识主卡 实物测量点 1 2 9.PIN1 二极体为 0.34V 2.PIN2 二极体为 0.87V 4.PIN3 二极体为 0.81V 1/11.PIN11 二极体为1.59V 电压为1.8V VCC RST CLK J2802 GN VPP DAT 8.PIN6 二极体为 0.63V 6.PIN7 二极体为 0.87V 3 13.C2804 电压为1.8V 7.R2809 本体阻值为 99Ω U30 3.R2808 本体阻值为 99Ω 10/12.C1012 二极体为0.23V 插3G卡电压为1.8V 插4G卡电压为2.95V 5.R2804 本体阻值为 47Ω 返回目录 维修流程图 不识主卡 目检J2802外观是否 OK Y NFF Y 更换SIM卡重新测试 是否OK 更换U300 Y 3.测量R2808本体 阻值是否OK N 更换R2808 更换U300 Y 7.测量R2809本体 阻值是否OK N N N 更换J2802 N 排除小料后依次更换 U1000/U300 N 5.测量R2804本体 阻值是否OK Y 更换U300 N 1.插卡托测量 GPIO_205_SIM0_DET( PIN11)二极体是否OK Y 2.测量 USIM0_RST_N(PIN2) 二极体是否OK Y 4.测量 USIM0_CLK(PIN3) 二极体是否OK Y N 6.测量 USIM0_DATA(PIN7)二 极体是否OK 更换R2804 N Y 更换R2809 排除小料损坏后更换 U6802 N 8.测量 NFC_SWIO_SIM0(PIN6 )二极体是否OK Y 9.测量 NFC_SIM0_VDD_OUT(P IN1)二极体是否OK N 更换U6802 Y 10.量测 VOUT11_USIM0_1V8/ N 2V95(C1012) 二极体是否OK 排除小料损坏后依次更换 U6802/U1000/U300 N 依次更换 U1000/U300 N 更换U6802 Y 11.插卡开机测量 GPIO_205_SIM0_DET( PIN11)电压是否OK Y 12.插卡开机量测 VOUT11_USIM0_1V8/ 2V95(C1012) 电压是否OK Y 13.插卡开机量测 NFC_SIM0_VDD_OUT (C2804)电压是否OK Y 依次更换 J2802/U6802/U1000/U300 更换U1000 N 返回目录 2018/12/4 第1页，共1页
