2017年电气工程师供配电专业知识考试真题及答案上午卷
一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有一个最符合题意)
1. 某工业厂房，长 60m，宽 30m，灯具距作业面高度为 8m，宜选用下列哪项灯具？
(A)宽配光灯具
(C)窄配光灯具
答案：【 C 】
(B)中配光灯具
(D)特窄配光灯具
2. 校核电缆短路热稳定时，下述哪项描述不符合规程规范的规定？
(A) 短路计算时，系统接线应采用正常运行方式，且按工程建成后 5～10 年发展规划
(B) 短路点应选取在电缆回路最大短路电流可能发生处
(C) 短路电流的作用时间，应取主保护动作时间与断路器开断时间之和
短路电流的作用时间，对于直馈电动机应取主保护动作时间与断路器开断时间之和
答案：【D 】
3.35kV 不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地
装置的跨步电位差不应大于下面哪项数值？(已知地表层电阻率为 40Ωm，衰减系数为
0.8)
(A)51.6V
(B)56.4V
(C)65.3V
(D)70.1V
答案：【 B 】
4. 某110kV 变电所，当地海拔高度为 850m，采用无间隙金属氧化物避雷器110kV 不接
地系统各相工频过电压的限制措施时，一般条件下避雷器的额定电压不大于下列哪项
数值？
(A)82.5kV
(B)94.5kV
(C)151.8kV
(D)174.0kV
答案：【 D 】
5. 中性点经消弧线圈接地的电网，当采用欠补偿方式时，下列哪项描述是正确的？
(A)脱谐度小于零
(B)电网的电容电流大于消弧线圈的电感电流
(C)电网为容性
(D)电网
为感性答案：【 B 】
6. 系统额定电压为 660V 的 IT 供电系统中选用的绝缘监测电器，其相地绝缘电阻的整
定值应低于下列哪项数值？
(A)0.1MΩ
(B)0.5MΩ
(C)1.0MΩ
(D)1.5MΩ
答案：【 C 】
7. 电磁脉冲环境的建筑物应划分为不同的雷电防护区，关于防护区划分，下列哪项描
述是错误的？
(A) LPZ0A 区：受直接雷击和全部雷电电磁场威胁的区域。该区域的内部系统可能受
到全部或部分雷电浪涌电流的影响
(B) LPZ0B 区：直接雷击的防护区域，但该区域的威胁是部分雷电电磁场。该区域的
内部系统可能受到部分雷电浪涌电流的影响
(C) LPZ1 区：由于边界处分流和浪涌保护器的作用使浪涌电流受到限制的区域。该区域的
空间屏蔽可以衰减雷电电磁场
(D) LPZ2-n 后续防雷区：由于边界处分流和浪涌保护器的作用使浪涌电流受到进一步限制的
区域。该区域的空间屏蔽可以进一步衰减雷电电磁场
答案：【 B 】
8. 某变电所屋外配电装置高 10m，拟采用 2 支35m 高的避雷针防直击雷，则单支避雷针在
地面上的保护半径为下列哪项数值：
(A)26.3m
(B)35m
(C)48.8m
(D)52.5m
答案：【 C 】
9. 某周长 100m 的二类防雷建筑物，利用基础内钢筋网作为接地体，采用网状接闪器和多
根引下线，在周围地面以下距离地面不小于 0.5m 处，每根引下线所连接的钢筋表面积总和
不小于下列哪项数值？
(A)0.25m²
(B)0.32m²
(C)0.5m²
(D)0.82m² 答案：【 D 】
10. 某10kV 变压器室，变压器的油量为 300kg，有将事故油排至安全处的设施，则该变
压器室的注油设施的最小储油量为下列哪项数值？
(A)30kg
(B)60kg
(C)180kg
(D)300kg
答案：【 B 】
依据：《3～110kV 高压配电装置设计规范》GB50060-2008-5.5.2
V=300×0.2=60kg
11. 某10kV 变压器室，变压器的尺寸为 2000mm×1500mm×2300mm(长×宽×高)，则
该变压器室门的最小尺寸为下列哪项数值(宽×高)？
(A)1500mm×2800mm
(B)1800mm×2800mm
(C)2300mm×2600mm
(D)2300mm×2800mm
答案：【 B 】
依据：《20kV 及以下变电所设计规范》GB50053-2013-6.2.7
宽度：1500+300=1800mm。高度：2300+500=2800mm。
12. 下列电力装置或设备的哪个部分可不接地？
(A)变压器的底座
(B)发电机出线柜

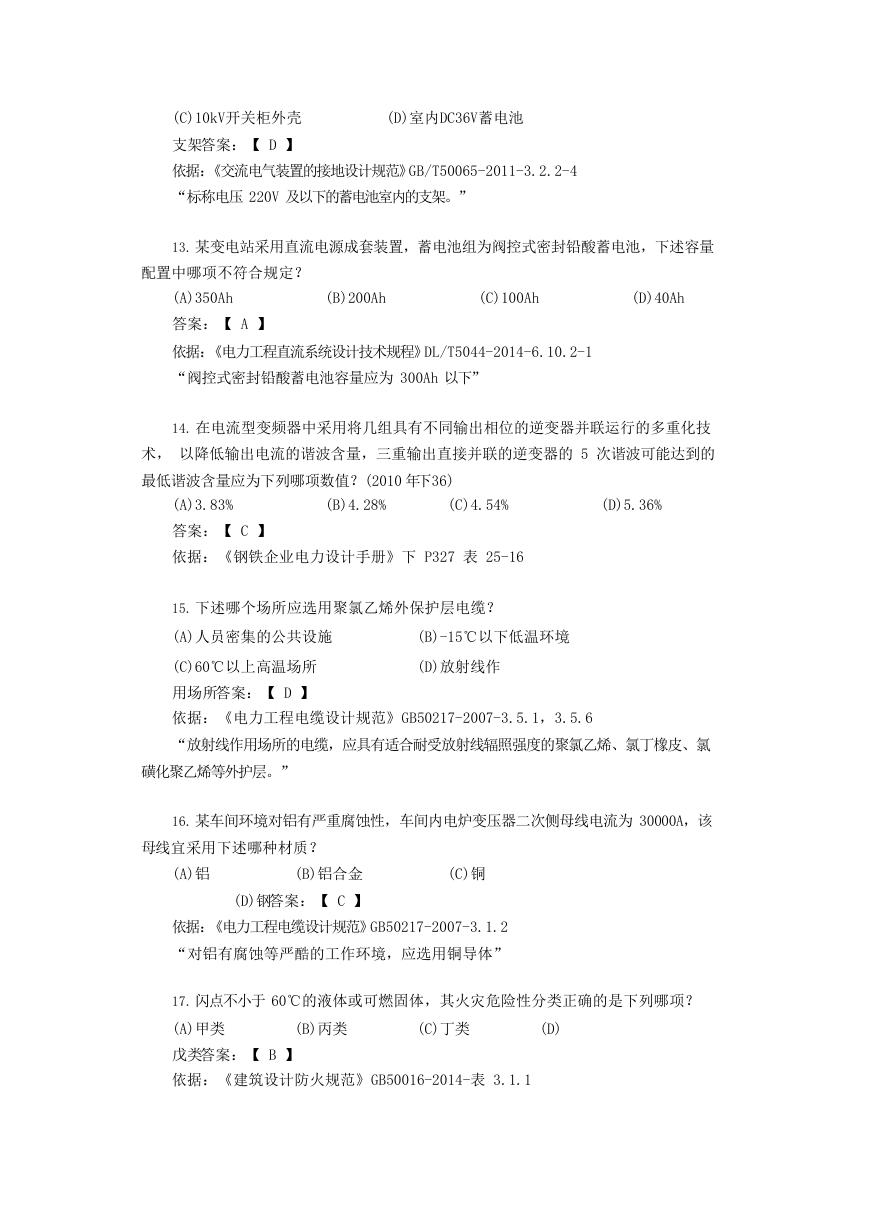

(C)10kV开关柜外壳
(D)室内DC36V蓄电池
支架答案：【 D 】
依据：《交流电气装置的接地设计规范》GB/T50065-2011-3.2.2-4
“标称电压 220V 及以下的蓄电池室内的支架。”
13. 某变电站采用直流电源成套装置，蓄电池组为阀控式密封铅酸蓄电池，下述容量
配置中哪项不符合规定？
(A)350Ah
(B)200Ah
(C)100Ah
(D)40Ah
答案：【 A 】
依据：《电力工程直流系统设计技术规程》DL/T5044-2014-6.10.2-1
“阀控式密封铅酸蓄电池容量应为 300Ah 以下”
14. 在电流型变频器中采用将几组具有不同输出相位的逆变器并联运行的多重化技
术， 以降低输出电流的谐波含量，三重输出直接并联的逆变器的 5 次谐波可能达到的
最低谐波含量应为下列哪项数值？(2010 年下36)
(A)3.83%
(B)4.28%
(C)4.54%
(D)5.36%
答案：【 C 】
依据：《钢铁企业电力设计手册》下 P327 表 25-16
15. 下述哪个场所应选用聚氯乙烯外保护层电缆？
(A)人员密集的公共设施
(B)-15℃以下低温环境
(C)60℃以上高温场所
(D)放射线作
用场所答案：【 D 】
依据：《电力工程电缆设计规范》GB50217-2007-3.5.1，3.5.6
“放射线作用场所的电缆，应具有适合耐受放射线辐照强度的聚氯乙烯、氯丁橡皮、氯
磺化聚乙烯等外护层。”
16. 某车间环境对铝有严重腐蚀性，车间内电炉变压器二次侧母线电流为 30000A，该
母线宜采用下述哪种材质？
(A)铝
(B)铝合金
(C)铜
(D)钢答案：【 C 】
依据：《电力工程电缆设计规范》GB50217-2007-3.1.2
“对铝有腐蚀等严酷的工作环境，应选用铜导体”
17. 闪点不小于 60℃的液体或可燃固体，其火灾危险性分类正确的是下列哪项？
(A)甲类
(B)丙类
(C)丁类
(D)
戊类答案：【 B 】
依据：《建筑设计防火规范》GB50016-2014-表 3.1.1

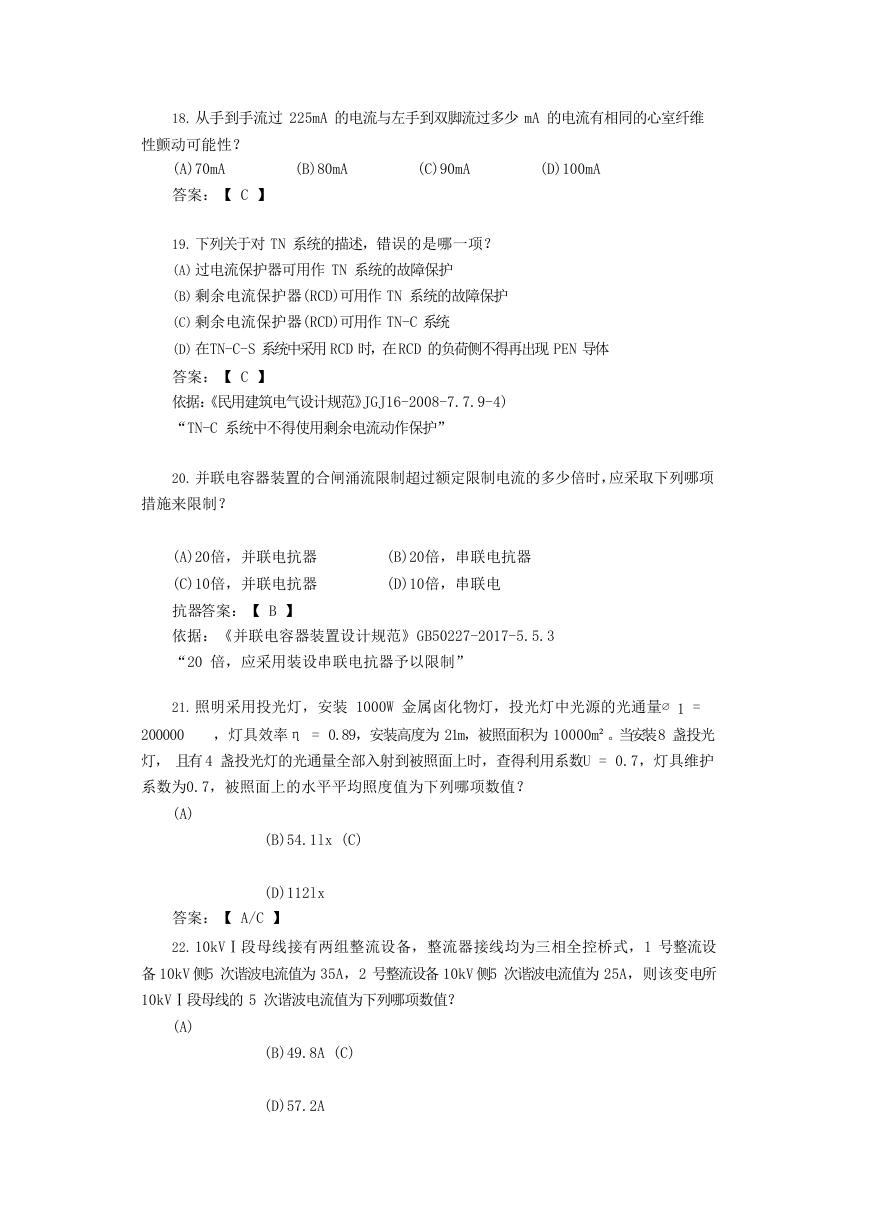

18. 从手到手流过 225mA 的电流与左手到双脚流过多少 mA 的电流有相同的心室纤维
性颤动可能性？
(A)70mA
(B)80mA
(C)90mA
(D)100mA
答案：【 C 】
19. 下列关于对 TN 系统的描述，错误的是哪一项？
(A) 过电流保护器可用作 TN 系统的故障保护
(B) 剩余电流保护器(RCD)可用作 TN 系统的故障保护
(C) 剩余电流保护器(RCD)可用作 TN-C 系统
(D) 在TN-C-S 系统中采用 RCD 时，在RCD 的负荷侧不得再出现 PEN 导体
答案：【 C 】
依据：《民用建筑电气设计规范》JGJ16-2008-7.7.9-4)
“TN-C 系统中不得使用剩余电流动作保护”
20. 并联电容器装置的合闸涌流限制超过额定限制电流的多少倍时，应采取下列哪项
措施来限制？
(A)20倍，并联电抗器
(B)20倍，串联电抗器
(C)10倍，并联电抗器
(D)10倍，串联电
抗器答案：【 B 】
依据：《并联电容器装置设计规范》GB50227-2017-5.5.3
“20 倍，应采用装设串联电抗器予以限制”
21. 照明采用投光灯，安装 1000W 金属卤化物灯，投光灯中光源的光通量∅ 1 =
200000 ，灯具效率η = 0.89，安装高度为 21m，被照面积为 10000m²。当安装8 盏投光
灯， 且有 4 盏投光灯的光通量全部入射到被照面上时，查得利用系数U = 0.7，灯具维护
系数为0.7，被照面上的水平平均照度值为下列哪项数值？
(A)
(B)54.1lx (C)
(D)112lx
答案：【 A/C 】
22. 10kVⅠ段母线接有两组整流设备，整流器接线均为三相全控桥式，1 号整流设
备 10kV 侧5 次谐波电流值为 35A，2 号整流设备 10kV 侧5 次谐波电流值为 25A，则该变电所
10kVⅠ段母线的 5 次谐波电流值为下列哪项数值？
(A)
(B)49.8A (C)
(D)57.2A

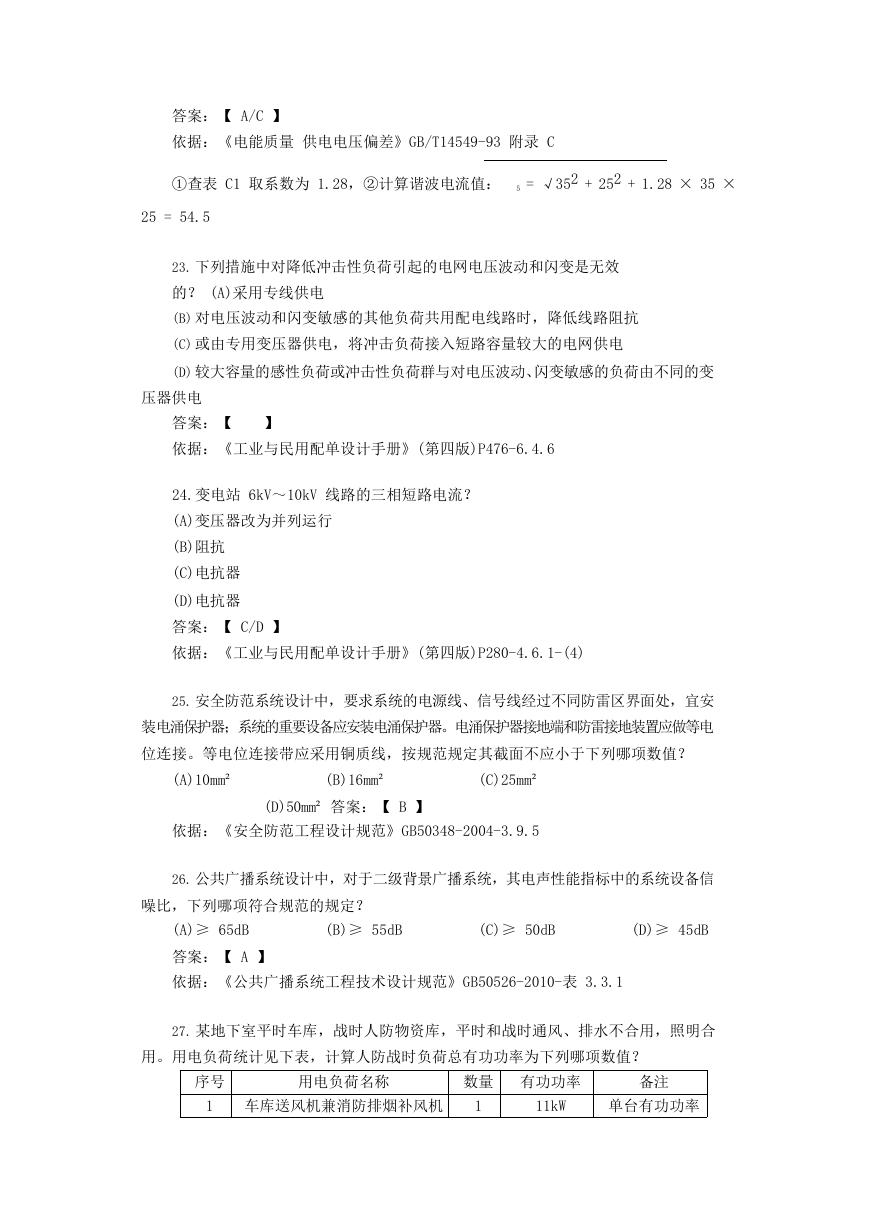

答案：【 A/C 】
依据：《电能质量 供电电压偏差》GB/T14549-93 附录 C
①查表 C1 取系数为 1.28，②计算谐波电流值： 5 = √352 + 252 + 1.28 × 35 ×
25 = 54.5
23. 下列措施中对降低冲击性负荷引起的电网电压波动和闪变是无效
的？ (A)采用专线供电
(B) 对电压波动和闪变敏感的其他负荷共用配电线路时，降低线路阻抗
(C) 或由专用变压器供电，将冲击负荷接入短路容量较大的电网供电
(D) 较大容量的感性负荷或冲击性负荷群与对电压波动、闪变敏感的负荷由不同的变
压器供电
答案：【
】
依据：《工业与民用配单设计手册》(第四版)P476-6.4.6
24.变电站 6kV～10kV 线路的三相短路电流？
(A)变压器改为并列运行
(B)阻抗
(C)电抗器
(D)电抗器
答案：【 C/D 】
依据：《工业与民用配单设计手册》(第四版)P280-4.6.1-(4)
25. 安全防范系统设计中，要求系统的电源线、信号线经过不同防雷区界面处，宜安
装电涌保护器；系统的重要设备应安装电涌保护器。电涌保护器接地端和防雷接地装置应做等电
位连接。等电位连接带应采用铜质线，按规范规定其截面不应小于下列哪项数值？
(A)10mm²
(B)16mm²
(C)25mm²
(D)50mm² 答案：【 B 】
依据：《安全防范工程设计规范》GB50348-2004-3.9.5
26. 公共广播系统设计中，对于二级背景广播系统，其电声性能指标中的系统设备信
噪比，下列哪项符合规范的规定？
(A)≥ 65dB
(B)≥ 55dB
(C)≥ 50dB
(D)≥ 45dB
答案：【 A 】
依据：《公共广播系统工程技术设计规范》GB50526-2010-表 3.3.1
27. 某地下室平时车库，战时人防物资库，平时和战时通风、排水不合用，照明合
用。用电负荷统计见下表，计算人防战时负荷总有功功率为下列哪项数值？
序号
用电负荷名称
数量 有功功率
备注
1
车库送风机兼消防排烟补风机
1
11kW
单台有功功率
车库排风机兼消防排烟风机
诱导风机
车库排水泵
正常照明
应急照明
防火卷帘门
物资库送风机
电葫芦(战时安装)
电动汽车充电桩
1
15
2
1
1
1
4
15kW
100W
5.5kW
12kW
1.5kW
3kW
4kW
1.5kW
60kW
单台有功功率
单台有功功率
单台有功功率
总有功功率
总有功功率
单台有功功率
单台有功功率
单台有功功率
单台有功功率
2
3
4
5
6
7
8
9
10
(A)19kW
答案：【 A 】
(B)20.5kW
(C)22kW
(D)30kW
依据：《人民防空地下室设计规范》GB50038-2005-7.2.5 及题意
本工程人防战时负荷包括：正常照明、应急照明、物资库送风机、电
葫芦总有功负荷为：
= 12 + 1.5 + 4 + 1.5 = 19
28. 复励式 440V、150kW 起重用直流电动机，在工作制FCN=25%时、额定电压及相应
转速下，电动机允许的最大转矩倍数应为下列哪项数值？
(A)3.6
(B)3.2
(C)2.64
(D)2.24
答案：【 B 】
依据：《钢铁企业电力设计手册》(下册)P38，表 23-31 及表注
λ = 4 × (1 − 20%) = 3.2
29. 某制冷站两台用电功率 406kW 的制冷机组，辅助设备总功率为 300kW，制冷机组Y/△启
动，额定电流689A，Y 接线时启动电流为 1089A，△接线时启动电流为 3400A，辅助设备
计算负荷为 80%设备总功率。设备功率因素为 0.8，假定所有设备逐步不同时启动运行，
计算最大尖峰电流为下列哪项数值？
(A)1554.8A
(B)2242.8A
(C)2356.8A
(D)4553.8A
依据：《工业与民用配电设计手册》(第四版)P24 式(1.8-2)
30. 下列哪类修车库或用电负荷应按一级负荷供电？
(A) Ⅰ类修车库
(C)Ⅲ类修车库
用电。答案：【 D 】
(B)Ⅱ 类 修 车 库
(D)采用汽车专用升降机作为车辆疏散出口的升降机
31. 某 380V 低压配电回路，选用聚氯乙烯绝缘护套矿物绝缘电缆供电，在系统正常
运行情况下，护套绝缘的温度不能超过下列哪项值？
(A)70℃
(B)90℃
(C)95℃
(D)105℃ 答案：【 A 】
32. 下列哪项措施不符合保障用电安全的有关规定？

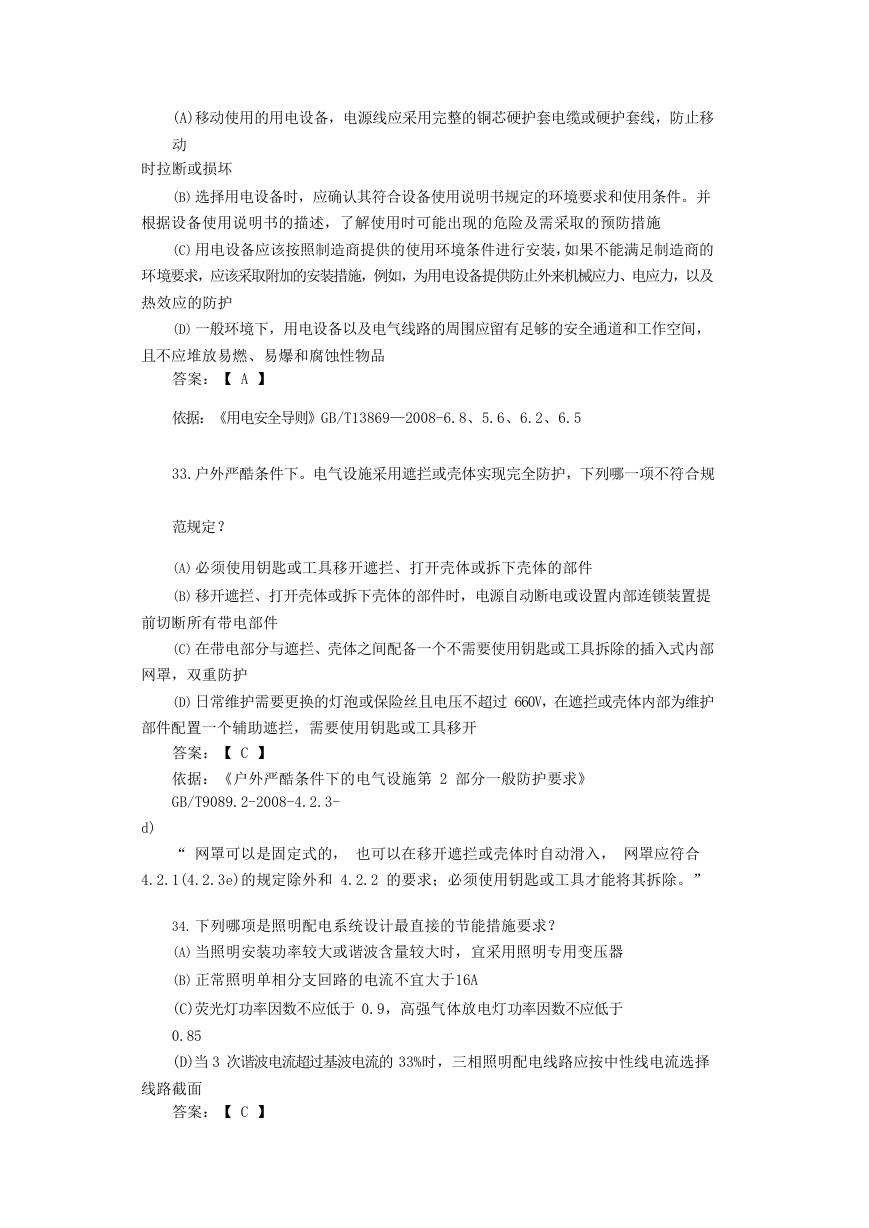

(A)移动使用的用电设备，电源线应采用完整的铜芯硬护套电缆或硬护套线，防止移
动
时拉断或损坏
(B) 选择用电设备时，应确认其符合设备使用说明书规定的环境要求和使用条件。并
根据设备使用说明书的描述，了解使用时可能出现的危险及需采取的预防措施
(C) 用电设备应该按照制造商提供的使用环境条件进行安装，如果不能满足制造商的
环境要求，应该采取附加的安装措施，例如，为用电设备提供防止外来机械应力、电应力，以及
热效应的防护
(D) 一般环境下，用电设备以及电气线路的周围应留有足够的安全通道和工作空间，
且不应堆放易燃、易爆和腐蚀性物品
答案：【 A 】
依据：《用电安全导则》GB/T13869—2008-6.8、5.6、6.2、6.5
33.户外严酷条件下。电气设施采用遮拦或壳体实现完全防护，下列哪一项不符合规
范规定？
(A) 必须使用钥匙或工具移开遮拦、打开壳体或拆下壳体的部件
(B) 移开遮拦、打开壳体或拆下壳体的部件时，电源自动断电或设置内部连锁装置提
前切断所有带电部件
(C) 在带电部分与遮拦、壳体之间配备一个不需要使用钥匙或工具拆除的插入式内部
网罩，双重防护
(D) 日常维护需要更换的灯泡或保险丝且电压不超过 660V，在遮拦或壳体内部为维护
部件配置一个辅助遮拦，需要使用钥匙或工具移开
答案：【 C 】
依据：《户外严酷条件下的电气设施第 2 部分一般防护要求》
GB/T9089.2-2008-4.2.3-
d)
“ 网罩可以是固定式的， 也可以在移开遮拦或壳体时自动滑入， 网罩应符合
4.2.1(4.2.3e)的规定除外和 4.2.2 的要求；必须使用钥匙或工具才能将其拆除。”
34. 下列哪项是照明配电系统设计最直接的节能措施要求？
(A) 当照明安装功率较大或谐波含量较大时，宜采用照明专用变压器
(B) 正常照明单相分支回路的电流不宜大于16A
(C)荧光灯功率因数不应低于 0.9，高强气体放电灯功率因数不应低于
0.85
(D)当 3 次谐波电流超过基波电流的 33%时，三相照明配电线路应按中性线电流选择
线路截面
答案：【 C 】

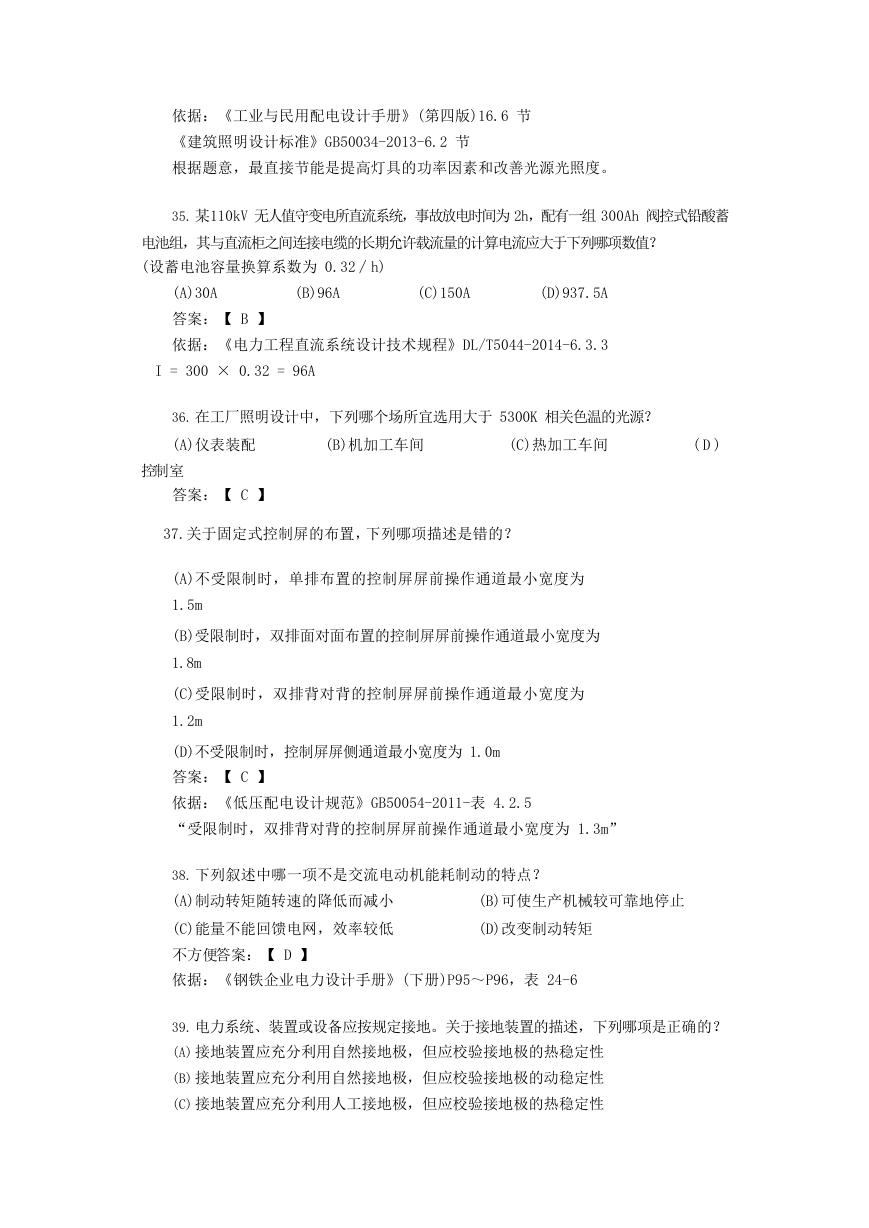

依据：《工业与民用配电设计手册》(第四版)16.6 节
《建筑照明设计标准》GB50034-2013-6.2 节
根据题意，最直接节能是提高灯具的功率因素和改善光源光照度。
35. 某110kV 无人值守变电所直流系统，事故放电时间为 2h，配有一组 300Ah 阀控式铅酸蓄
电池组，其与直流柜之间连接电缆的长期允许载流量的计算电流应大于下列哪项数值？
(设蓄电池容量换算系数为 0.32∕h)
(A)30A
(B)96A
(C)150A
(D)937.5A
答案：【 B 】
依据：《电力工程直流系统设计技术规程》DL/T5044-2014-6.3.3
I = 300 × 0.32 = 96A
36. 在工厂照明设计中，下列哪个场所宜选用大于 5300K 相关色温的光源？
(A)仪表装配
(B)机加工车间
(C)热加工车间
( D )
控制室
答案：【 C 】
37.关于固定式控制屏的布置，下列哪项描述是错的？
(A)不受限制时，单排布置的控制屏屏前操作通道最小宽度为
1.5m
(B)受限制时，双排面对面布置的控制屏屏前操作通道最小宽度为
1.8m
(C)受限制时，双排背对背的控制屏屏前操作通道最小宽度为
1.2m
(D)不受限制时，控制屏屏侧通道最小宽度为 1.0m
答案：【 C 】
依据：《低压配电设计规范》GB50054-2011-表 4.2.5
“受限制时，双排背对背的控制屏屏前操作通道最小宽度为 1.3m”
38. 下列叙述中哪一项不是交流电动机能耗制动的特点？
(A)制动转矩随转速的降低而减小
(B)可使生产机械较可靠地停止
(C)能量不能回馈电网，效率较低
(D)改变制动转矩
不方便答案：【 D 】
依据：《钢铁企业电力设计手册》(下册)P95～P96，表 24-6
39. 电力系统、装置或设备应按规定接地。关于接地装置的描述，下列哪项是正确的？
(A) 接地装置应充分利用自然接地极，但应校验接地极的热稳定性
(B) 接地装置应充分利用自然接地极，但应校验接地极的动稳定性
(C) 接地装置应充分利用人工接地极，但应校验接地极的热稳定性
