2006 年注册电气工程师案例分析考试真题下午卷专业案例题(共 25 题，每题 2 分) 题 1～5：某 110kV 户外变电所，设有两台主变压器，2 回电源进线(电源来自某 220kV 枢纽变电站的 110kV 出线)，6 回负荷出线。负荷出线主保护为速断保护，整定时间为 T1；后备保护为过流保护，整定时间为 T2；断路器全分闸时间为 T3。请回答下列问题。 1．请分析说明本变电站主接线宜采用下列哪一种主接线方式?（ A．双母线 B．双母线分段 C．单母线分段 D．单母线） 2．请分析说明下列出线间隔接线图中，断路器、隔离开关及接地开关的配置，哪种是正确的?（） 3．请说明在负荷出线回路导体选择时，验算导体的短路热效应的计算时间应采用下列哪一项?（） A．T1+T2+T3 B．T1+T2 C．T2+T3 D．T1+T3 4．请说明选择 110kV 断路器时，其最高工作电压的最低值不得低于下列哪一项数值?（ A．110kV B．115kV C．126kV D．145kV ） 5．假设 110kV 主接线形式为双母线接线，试分析说明验算 11OkV 导体和电器的动稳定、热稳定所用的短路电流应按以下哪种运行工况考虑?（ A．110kV 系统最大运行方式下两台主变并列运行） 1

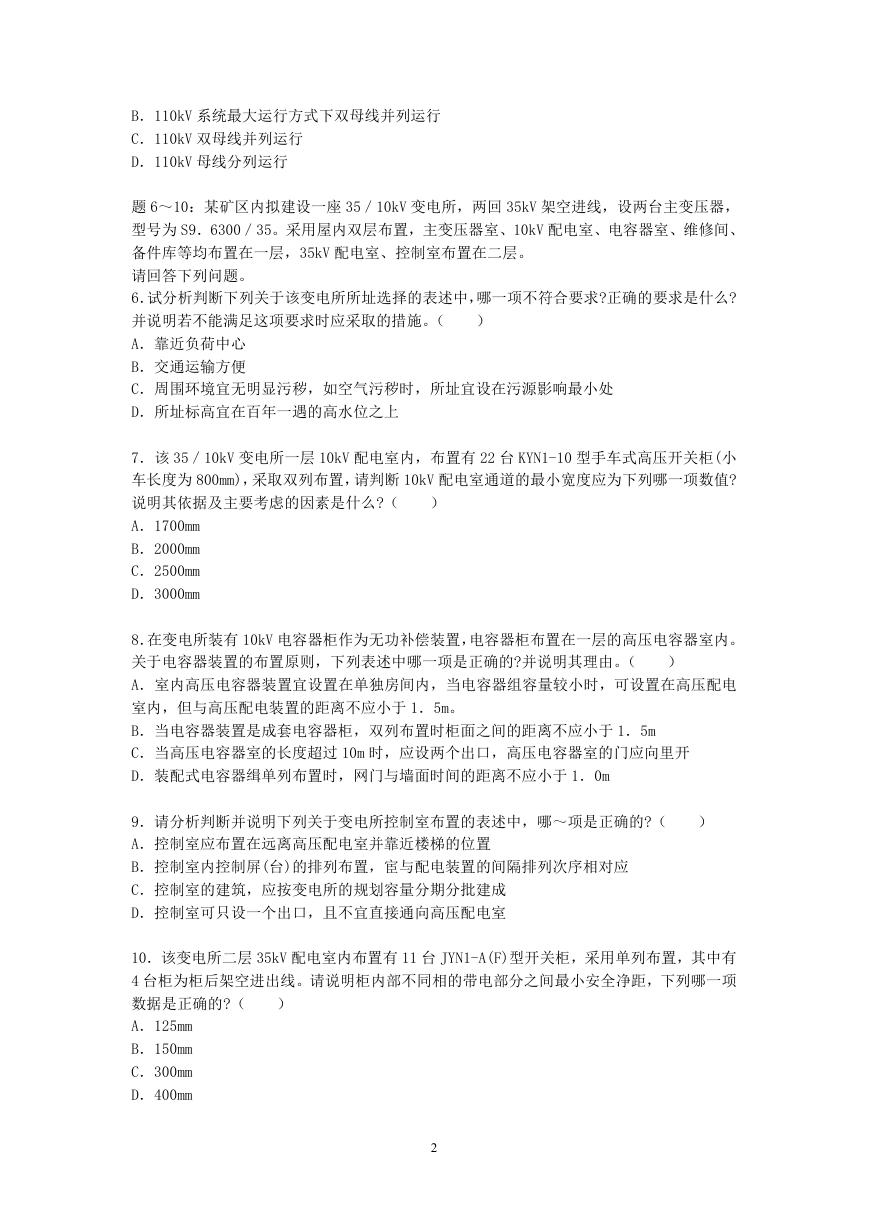

B．110kV 系统最大运行方式下双母线并列运行 C．110kV 双母线并列运行 D．110kV 母线分列运行题 6～10：某矿区内拟建设一座 35／10kV 变电所，两回 35kV 架空进线，设两台主变压器，型号为 S9．6300／35。采用屋内双层布置，主变压器室、10kV 配电室、电容器室、维修间、备件库等均布置在一层，35kV 配电室、控制室布置在二层。请回答下列问题。 6．试分析判断下列关于该变电所所址选择的表述中，哪一项不符合要求?正确的要求是什么? 并说明若不能满足这项要求时应采取的措施。（ A．靠近负荷中心 B．交通运输方便 C．周围环境宜无明显污秽，如空气污秽时，所址宜设在污源影响最小处 D．所址标高宜在百年一遇的高水位之上） 7．该 35／10kV 变电所一层 10kV 配电室内，布置有 22 台 KYN1-10 型手车式高压开关柜(小车长度为 800mm)，采取双列布置，请判断 10kV 配电室通道的最小宽度应为下列哪一项数值? 说明其依据及主要考虑的因素是什么?（ A．1700mm B．2000mm C．2500mm D．3000mm ） 8．在变电所装有 10kV 电容器柜作为无功补偿装置，电容器柜布置在一层的高压电容器室内。关于电容器装置的布置原则，下列表述中哪一项是正确的?并说明其理由。（ A．室内高压电容器装置宜设置在单独房间内，当电容器组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于 1．5m。 B．当电容器装置是成套电容器柜，双列布置时柜面之间的距离不应小于 1．5m C．当高压电容器室的长度超过 10m 时，应设两个出口，高压电容器室的门应向里开 D．装配式电容器缉单列布置时，网门与墙面时间的距离不应小于 1．0m ） 9．请分析判断并说明下列关于变电所控制室布置的表述中，哪～项是正确的?（ A．控制室应布置在远离高压配电室并靠近楼梯的位置 B．控制室内控制屏(台)的排列布置，宦与配电装置的间隔排列次序相对应 C．控制室的建筑，应按变电所的规划容量分期分批建成 D．控制室可只设一个出口，且不宜直接通向高压配电室） 10．该变电所二层 35kV 配电室内布置有 11 台 JYN1-A(F)型开关柜，采用单列布置，其中有 4 台柜为柜后架空进出线。请说明柜内部不同相的带电部分之间最小安全净距，下列哪一项数据是正确的?（ A．125mm B．150mm C．300mm D．400mm ） 2

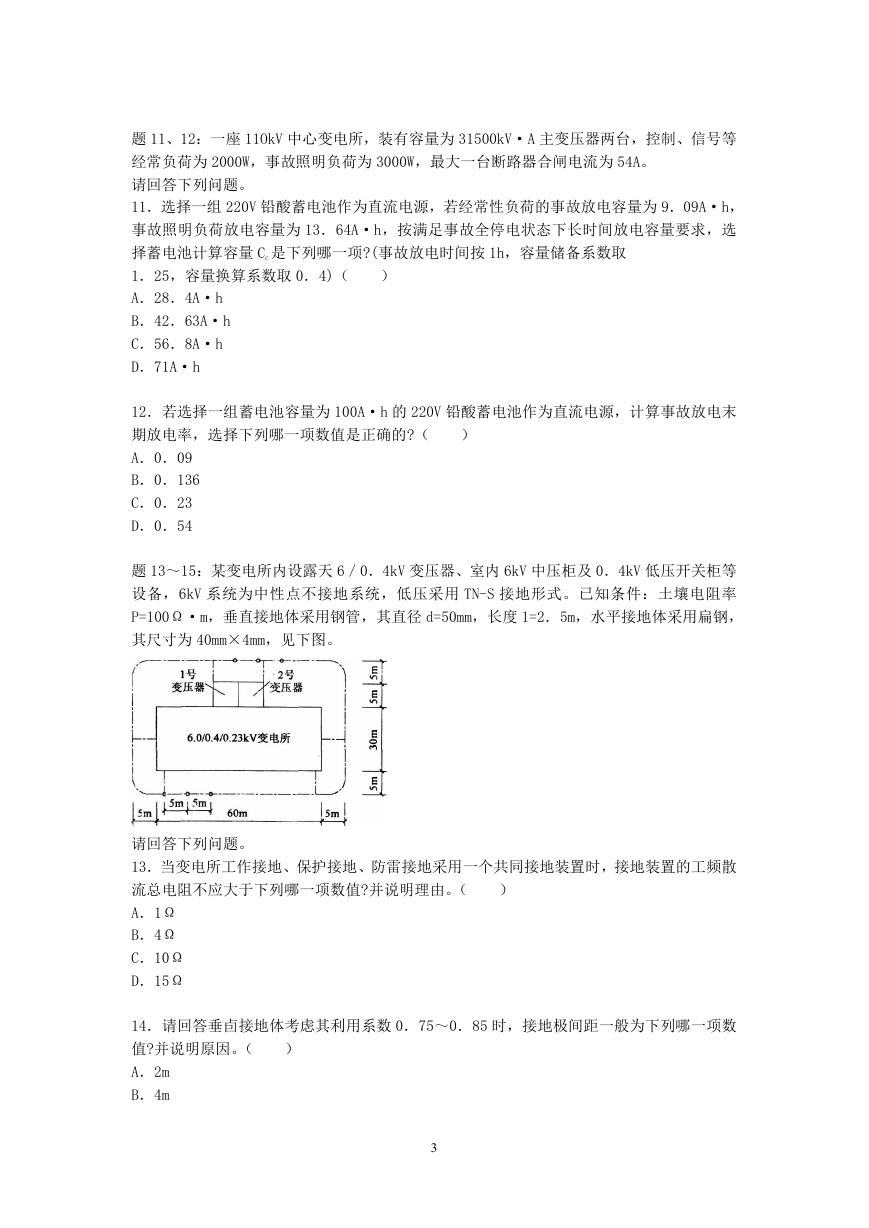

题 11、12：一座 11OkV 中心变电所，装有容量为 31500kV·A 主变压器两台，控制、信号等经常负荷为 2000W，事故照明负荷为 3000W，最大一台断路器合闸电流为 54A。请回答下列问题。 11．选择一组 220V 铅酸蓄电池作为直流电源，若经常性负荷的事故放电容量为 9．09A·h，事故照明负荷放电容量为 13．64A·h，按满足事故全停电状态下长时间放电容量要求，选择蓄电池计算容量 Cc 是下列哪一项?(事故放电时间按 1h，容量储备系数取 1．25，容量换算系数取 0．4)（ A．28．4A·h B．42．63A·h C．56．8A·h D．71A·h ） 12．若选择一组蓄电池容量为 100A·h 的 220V 铅酸蓄电池作为直流电源，计算事故放电末期放电率，选择下列哪一项数值是正确的?（ A．0．09 B．0．136 C．0．23 D．0．54 ）题 13～15：某变电所内设露天 6／0．4kV 变压器、室内 6kV 中压柜及 0．4kV 低压开关柜等设备，6kV 系统为中性点不接地系统，低压采用 TN-S 接地形式。已知条件：土壤电阻率 P=100Ω·m，垂直接地体采用钢管，其直径 d=50mm，长度 1=2．5m，水平接地体采用扁钢，其尺寸为 40mm×4mm，见下图。请回答下列问题。 13．当变电所工作接地、保护接地、防雷接地采用一个共同接地装置时，接地装置的工频散流总电阻不应大于下列哪一项数值?并说明理由。（ A．1Ω B．4Ω C．10Ω D．15Ω ） 14．请回答垂卣接地体考虑其利用系数 0．75～0．85 时，接地极间距一般为下列哪一项数值?并说明原因。（ A．2m B．4m ） 3

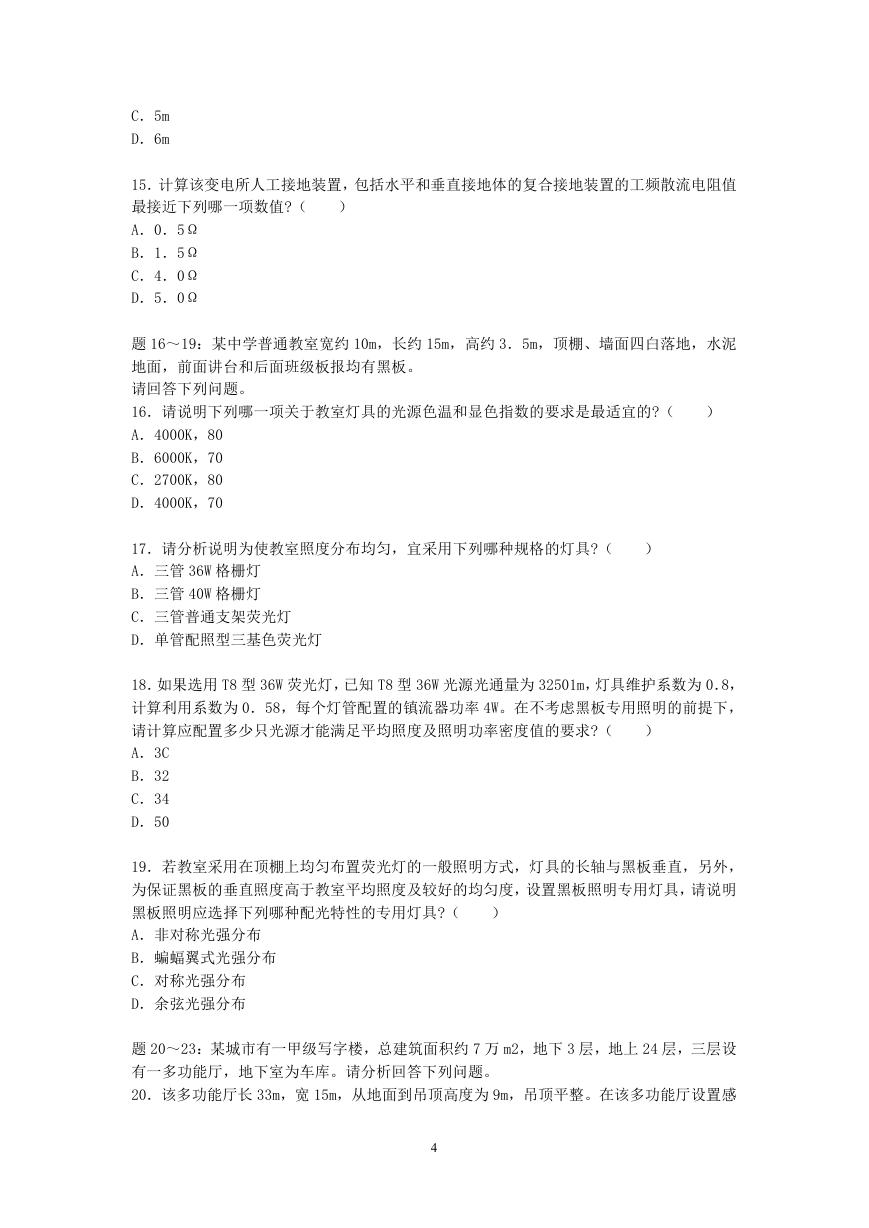

C．5m D．6m 15．计算该变电所人工接地装置，包括水平和垂直接地体的复合接地装置的工频散流电阻值最接近下列哪一项数值?（ A．0．5Ω B．1．5Ω C．4．0Ω D．5．0Ω ）题 16～19：某中学普通教室宽约 10m，长约 15m，高约 3．5m，顶棚、墙面四白落地，水泥地面，前面讲台和后面班级板报均有黑板。请回答下列问题。 16．请说明下列哪一项关于教室灯具的光源色温和显色指数的要求是最适宜的?（ A．4000K，80 B．6000K，70 C．2700K，80 D．4000K，70 ） 17．请分析说明为使教室照度分布均匀，宜采用下列哪种规格的灯具?（ A．三管 36W 格栅灯 B．三管 40W 格栅灯 C．三管普通支架荧光灯 D．单管配照型三基色荧光灯） 18．如果选用 T8 型 36W 荧光灯，已知 T8 型 36W 光源光通量为 32501m，灯具维护系数为 0．8，计算利用系数为 0．58，每个灯管配置的镇流器功率 4W。在不考虑黑板专用照明的前提下，请计算应配置多少只光源才能满足平均照度及照明功率密度值的要求?（ A．3C B．32 C．34 D．50 ） 19．若教室采用在顶棚上均匀布置荧光灯的一般照明方式，灯具的长轴与黑板垂直，另外，为保证黑板的垂直照度高于教室平均照度及较好的均匀度，设置黑板照明专用灯具，请说明黑板照明应选择下列哪种配光特性的专用灯具?（ A．非对称光强分布 B．蝙蝠翼式光强分布 C．对称光强分布 D．余弦光强分布）题 20～23：某城市有一甲级写字楼，总建筑面积约 7 万 m2，地下 3 层，地上 24 层，三层设有一多功能厅，地下室为车库。请分析回答下列问题。 20．该多功能厅长 33m，宽 15m，从地面到吊顶高度为 9m，吊顶平整。在该多功能厅设置感 4

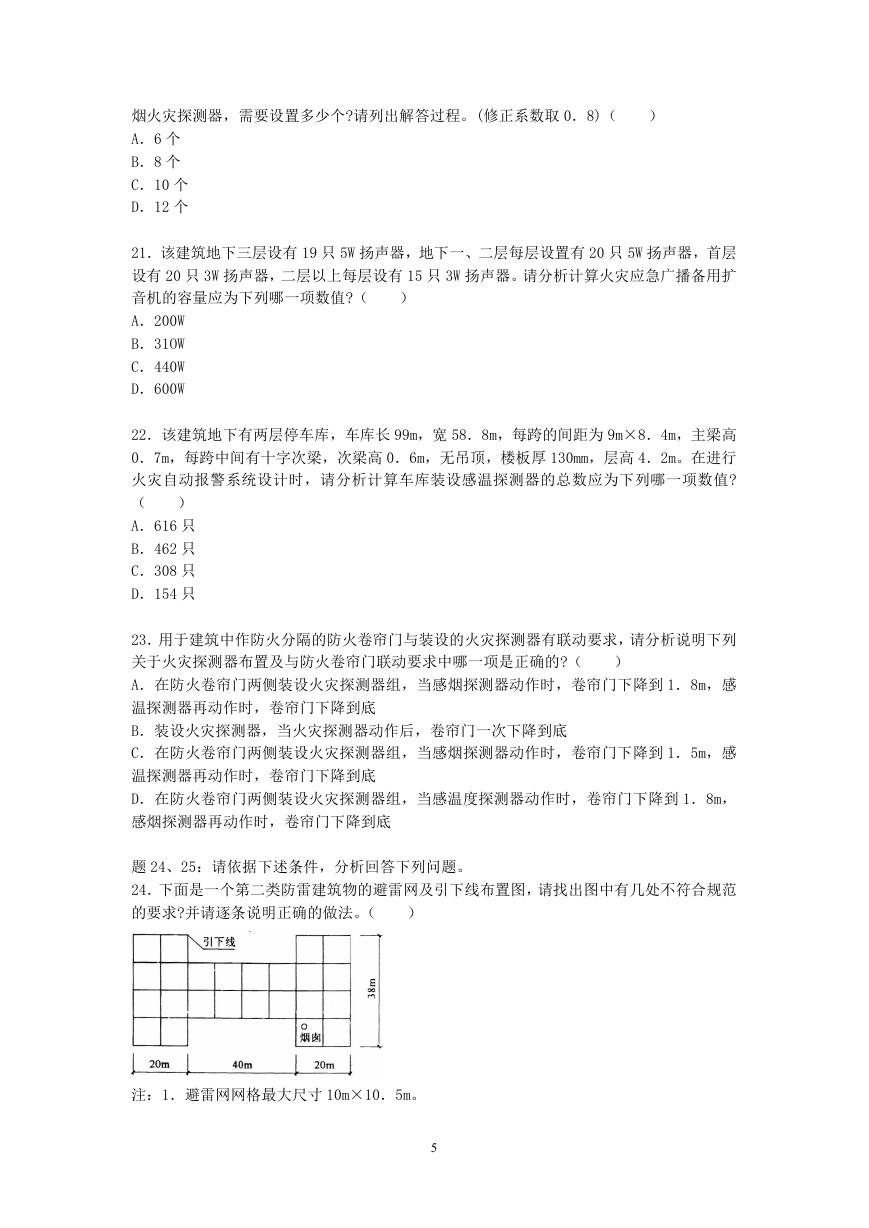

烟火灾探测器，需要设置多少个?请列出解答过程。(修正系数取 0．8)（ A．6 个 B．8 个 C．10 个 D．12 个） 21．该建筑地下三层设有 19 只 5W 扬声器，地下一、二层每层设置有 20 只 5W 扬声器，首层设有 20 只 3W 扬声器，二层以上每层设有 15 只 3W 扬声器。请分析计算火灾应急广播备用扩音机的容量应为下列哪一项数值?（ A．200W B．31OW C．440W D．600W ） 22．该建筑地下有两层停车库，车库长 99m，宽 58．8m，每跨的间距为 9m×8．4m，主梁高 0．7m，每跨中间有十字次梁，次梁高 0．6m，无吊顶，楼板厚 130mm，层高 4．2m。在进行火灾自动报警系统设计时，请分析计算车库装设感温探测器的总数应为下列哪一项数值? （） A．616 只 B．462 只 C．308 只 D．154 只 23．用于建筑中作防火分隔的防火卷帘门与装设的火灾探测器有联动要求，请分析说明下列关于火灾探测器布置及与防火卷帘门联动要求中哪一项是正确的?（ A．在防火卷帘门两侧装设火灾探测器组，当感烟探测器动作时，卷帘门下降到 1．8m，感温探测器再动作时，卷帘门下降到底 B．装设火灾探测器，当火灾探测器动作后，卷帘门一次下降到底 C．在防火卷帘门两侧装设火灾探测器组，当感烟探测器动作时，卷帘门下降到 1．5m，感温探测器再动作时，卷帘门下降到底 D．在防火卷帘门两侧装设火灾探测器组，当感温度探测器动作时，卷帘门下降到 1．8m，感烟探测器再动作时，卷帘门下降到底）题 24、25：请依据下述条件，分析回答下列问题。 24．下面是一个第二类防雷建筑物的避雷网及引下线布置图，请找出图中有几处不符合规范的要求?并请逐条说明正确的做法。（）注：1．避雷网网格最大尺寸 10m×10．5m。 5

2．引下线共 12 处，利用建筑物四周柱子的钢筋，平均间距为 22．5m。 3．金属烟囱高出屋顶 3m，不装接闪器，不排放爆炸危险气体、蒸汽或粉尘。 A．一处 B．两处 C．三处 D．四处 25．下图是某企业的供电系统图，假定最大运行方式下 D 点三相短路电流 26．25kA，请通过计算判断企业变压器 35kV 侧保护继电器过流整定值和速断整定值最接近下列哪一组数字?(电流互感器变比 50／5。过流保护采用 D1 型继电器，接于相电流。低压回路有自启动电动机，过负荷系数取 2．5)（） A．过流整定值 7．88A，速断整定值 39A B．过流整定值 12．61A，速断整定值 62．35A C．过流整定值 7．28A，速断整定值 34．2A D．过流整定值 7．28A，速断整定值 39A 6
