2017年电气工程师供配电专业知识考试真题及答案下午卷
一、单项选择题(共 40 题，每题 1 分。每题的备选项中只有一个最符合题意)
二、多项选择题(共 30 题，每题 2 分。每题的备选项中有两个或两个以上符合題意。错选、少选、多选
2017年电气工程师供配电专业知识考试真题及答案下午卷
一、单项选择题(共 40 题，每题 1 分。每题的备选项中只有一个最符合题意)
1.设计要求 150W 高压钠灯镇流器的 BEF≥0.61，计算选择镇流器的流明系数不应低于
下列哪项数值？
(A)0.610
答案：【 D 】
(B)0.855
(C)0.885
(D)0.915
2.在可能发生对地闪击的地区，下列哪类建筑不是三类防雷建筑物？
(A)在平均雷暴日大于 15d∕a 的地区，高度 15m 的孤立水塔(B)
省级档案馆
(C) 预计雷击次数大于 0.05 次∕a，且小于或等于 0.25 次∕a 的住宅
(D) 预计雷击次数大于 0.25 次∕a 的一般性建物
答案：【 D 】
依据：《建筑物防雷设计规范》GB50057-2010-3.0.4
3. 中性点经低电阻接地的 10kV 电网，中性点接地电阻的额定电压与下列哪项最接近？
(A)10.5kV
答案：【D】
(B)10kV
(C)6.6kV
(D)6.06kV
3.某办公建筑，供电系统采用三相四线制，三相负荷平衡，相电流中的三次谐波分量为
30%，采用五芯等截面电缆供电。该电缆载流量的降低系数为下列哪项数值？
(A)1.0
(B)0.9
(C)0.86
(D)0.7
答案：【 C 】
依据：《工业与民用配电设计手册》(第四版)表 9.2-2
4.海拔 900m 的某 35kV 电气设备的额定雷电冲击耐受电压，下列哪项描述是错误的？
(A)35kV 变压器相对地内绝缘额定冲击耐受电压为 185kV
(B)35kV 变压器相间内绝缘额定冲击耐受电压为 200kV
(C)35kV 断路器断口额定冲击耐受电压为 185kV
(D)35kV 隔离开关断口额定冲击耐受电压为 215kV
答案：【 A 】
依据：《交流电气装置的过电压保护和绝缘配合设计规范》GB/T50064-2014 表 6.4.6；
A 项：200kV
5.关于并联电容器组的布置，下列哪项描述是错误的？
(A) 并联电容器组的布置，宜分相设置独立的框(台)架
(B) 屋内布置的并联电容器组，应在其四周或一侧设置维护通道，维护通道的宽度不宜
小于 1m
(C) 电容器在框(台)架上单排布置时，框(台)架可靠墙布置
(D) 电容器在框(台)架上双排布置时，框(台)架相互之间或墙之间，应留出距离设置检
修走道，走道宽度不宜小于 1m
答案：【 B 】
依据：《并联电容器装置设计规范》GB50227-2008-8.2.1、8.2.4；B 项：1.2m

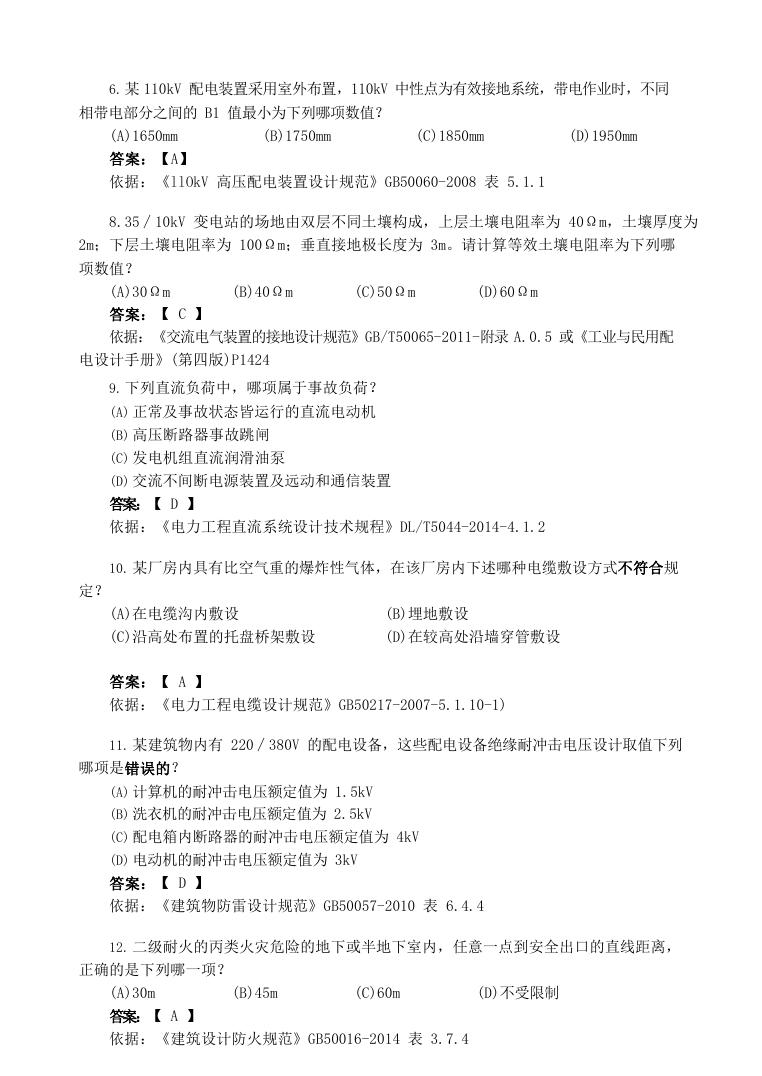

6.某 110kV 配电装置采用室外布置，110kV 中性点为有效接地系统，带电作业时，不同
相带电部分之间的 B1 值最小为下列哪项数值？
(A)1650mm
答案：【A】
(B)1750mm
(C)1850mm
(D)1950mm
依据：《llOkV 高压配电装置设计规范》GB50060-2008 表 5.1.1
8.35∕10kV 变电站的场地由双层不同土壤构成，上层土壤电阻率为 40Ωm，土壤厚度为
2m；下层土壤电阻率为 100Ωm；垂直接地极长度为 3m。请计算等效土壤电阻率为下列哪
项数值？
(A)30Ωm
答案：【 C 】
(B)40Ωm
(C)50Ωm
(D)60Ωm
依据：《交流电气装置的接地设计规范》GB/T50065-2011-附录 A.0.5 或《工业与民用配
电设计手册》(第四版)P1424
9.下列直流负荷中，哪项属于事故负荷？
(A) 正常及事故状态皆运行的直流电动机
(B) 高压断路器事故跳闸
(C) 发电机组直流润滑油泵
(D) 交流不间断电源装置及远动和通信装置
答案：【 D 】
依据：《电力工程直流系统设计技术规程》DL/T5044-2014-4.1.2
10. 某厂房内具有比空气重的爆炸性气体，在该厂房内下述哪种电缆敷设方式不符合规
定？
(A)在电缆沟内敷设
(B)埋地敷设
(C)沿高处布置的托盘桥架敷设
(D)在较高处沿墙穿管敷设
答案：【 A 】
依据：《电力工程电缆设计规范》GB50217-2007-5.1.10-1)
11. 某建筑物内有 220∕380V 的配电设备，这些配电设备绝缘耐冲击电压设计取值下列
哪项是错误的？
(A) 计算机的耐冲击电压额定值为 1.5kV
(B) 洗衣机的耐冲击电压额定值为 2.5kV
(C) 配电箱内断路器的耐冲击电压额定值为 4kV
(D) 电动机的耐冲击电压额定值为 3kV
答案：【 D 】
依据：《建筑物防雷设计规范》GB50057-2010 表 6.4.4
12. 二级耐火的丙类火灾危险的地下或半地下室内，任意一点到安全出口的直线距离，
正确的是下列哪一项？
(A)30m
(B)45m
(C)60m
(D)不受限制
答案：【 A 】
依据：《建筑设计防火规范》GB50016-2014 表 3.7.4

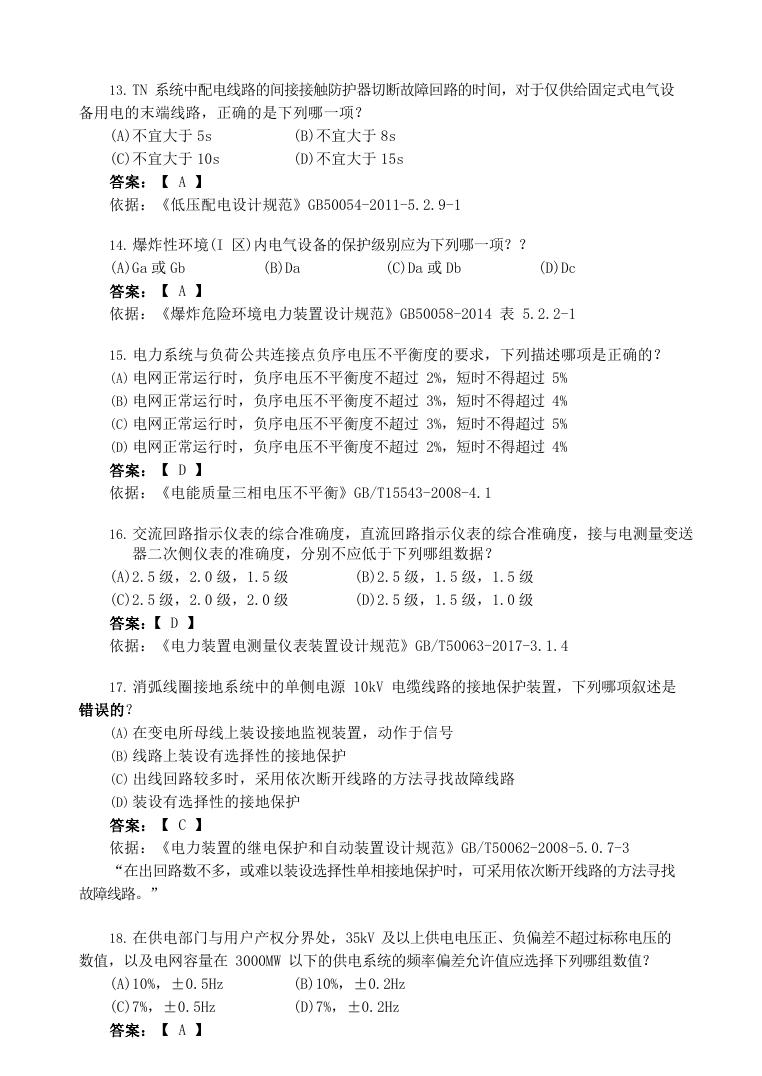

13. TN 系统中配电线路的间接接触防护器切断故障回路的时间，对于仅供给固定式电气设
备用电的末端线路，正确的是下列哪一项？
(A)不宜大于 5s
(C)不宜大于 10s
答案：【 A 】
(B)不宜大于 8s
(D)不宜大于 15s
依据：《低压配电设计规范》GB50054-2011-5.2.9-1
14. 爆炸性环境(I 区)内电气设备的保护级别应为下列哪一项？？
(A)Ga 或 Gb
答案：【 A 】
(B)Da
(C)Da 或 Db
(D)Dc
依据：《爆炸危险环境电力装置设计规范》GB50058-2014 表 5.2.2-1
15. 电力系统与负荷公共连接点负序电压不平衡度的要求，下列描述哪项是正确的？
(A) 电网正常运行时，负序电压不平衡度不超过 2%，短时不得超过 5%
(B) 电网正常运行时，负序电压不平衡度不超过 3%，短时不得超过 4%
(C) 电网正常运行时，负序电压不平衡度不超过 3%，短时不得超过 5%
(D) 电网正常运行时，负序电压不平衡度不超过 2%，短时不得超过 4%
答案：【 D 】
依据：《电能质量三相电压不平衡》GB/T15543-2008-4.1
16. 交流回路指示仪表的综合准确度，直流回路指示仪表的综合准确度，接与电测量变送
器二次侧仪表的准确度，分别不应低于下列哪组数据？
(A)2.5 级，2.0 级，1.5 级
(B)2.5 级，1.5 级，1.5 级
(C)2.5 级，2.0 级，2.0 级
(D)2.5 级，1.5 级，1.0 级
答案：【 D 】
依据：《电力装置电测量仪表装置设计规范》GB/T50063-2017-3.1.4
17. 消弧线圈接地系统中的单侧电源 10kV 电缆线路的接地保护装置，下列哪项叙述是
错误的？
(A) 在变电所母线上装设接地监视装置，动作于信号
(B) 线路上装设有选择性的接地保护
(C) 出线回路较多时，采用依次断开线路的方法寻找故障线路
(D) 装设有选择性的接地保护
答案：【 C 】
依据：《电力装置的继电保护和自动装置设计规范》GB/T50062-2008-5.0.7-3
“在出回路数不多，或难以装设选择性单相接地保护时，可采用依次断开线路的方法寻找
故障线路。”
18. 在供电部门与用户产权分界处，35kV 及以上供电电压正、负偏差不超过标称电压的
数值，以及电网容量在 3000MW 以下的供电系统的频率偏差允许值应选择下列哪组数值？
(A)10%，±0.5Hz
(C)7%，±0.5Hz
答案：【 A 】
(B)10%，±0.2Hz
(D)7%，±0.2Hz

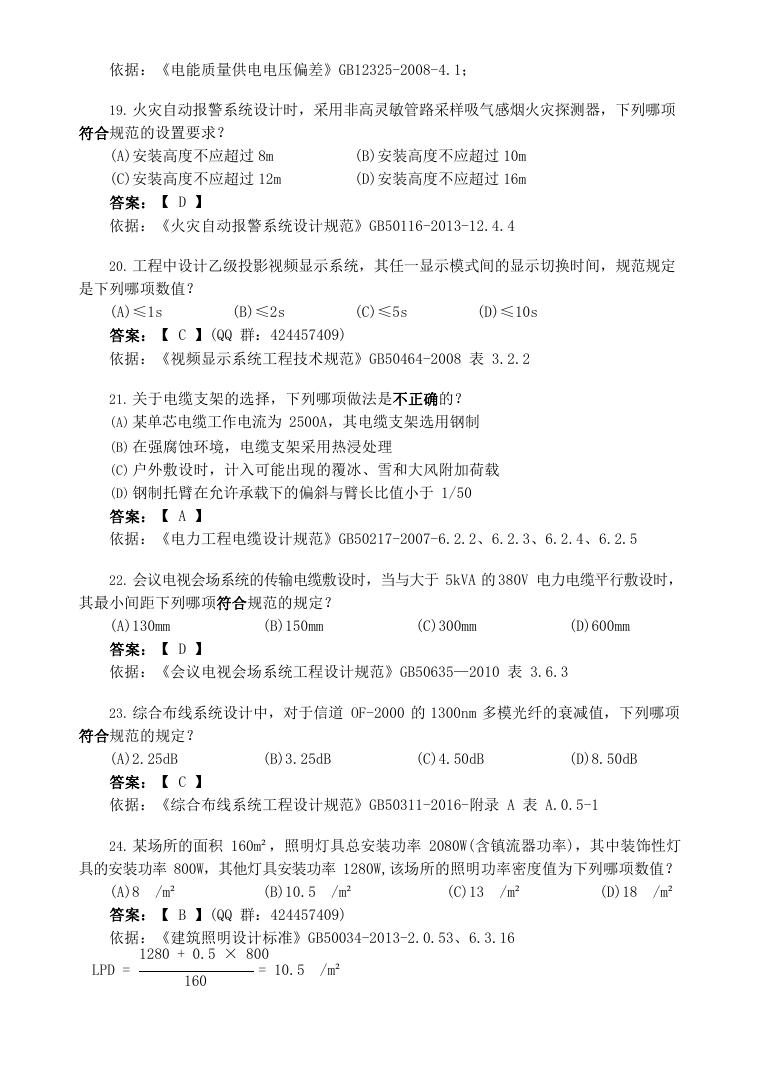

依据：《电能质量供电电压偏差》GB12325-2008-4.1；
19. 火灾自动报警系统设计时，采用非高灵敏管路采样吸气感烟火灾探测器，下列哪项
符合规范的设置要求？
(A)安装高度不应超过 8m
(B)安装高度不应超过 10m
(C)安装高度不应超过 12m
(D)安装高度不应超过 16m
答案：【 D 】
依据：《火灾自动报警系统设计规范》GB50116-2013-12.4.4
20. 工程中设计乙级投影视频显示系统，其任一显示模式间的显示切换时间，规范规定
是下列哪项数值？
(A)≤1s
(B)≤2s
(C)≤5s
(D)≤10s
答案：【 C 】(QQ 群：424457409)
依据：《视频显示系统工程技术规范》GB50464-2008 表 3.2.2
21. 关于电缆支架的选择，下列哪项做法是不正确的？
(A) 某单芯电缆工作电流为 2500A，其电缆支架选用钢制
(B) 在强腐蚀环境，电缆支架采用热浸处理
(C) 户外敷设时，计入可能出现的覆冰、雪和大风附加荷载
(D) 钢制托臂在允许承载下的偏斜与臂长比值小于 1/50
答案：【 A 】
依据：《电力工程电缆设计规范》GB50217-2007-6.2.2、6.2.3、6.2.4、6.2.5
22. 会议电视会场系统的传输电缆敷设时，当与大于 5kVA 的 380V 电力电缆平行敷设时，
其最小间距下列哪项符合规范的规定？
(A)130mm
答案：【 D 】
(B)150mm
(C)300mm
(D)600mm
依据：《会议电视会场系统工程设计规范》GB50635—2010 表 3.6.3
23. 综合布线系统设计中，对于信道 OF-2000 的 1300nm 多模光纤的衰减值，下列哪项
符合规范的规定？
(A)2.25dB
答案：【 C 】
(B)3.25dB
(C)4.50dB
(D)8.50dB
依据：《综合布线系统工程设计规范》GB50311-2016-附录 A 表 A.0.5-1
24. 某场所的面积 160m²，照明灯具总安装功率 2080W(含镇流器功率)，其中装饰性灯
具的安装功率 800W，其他灯具安装功率 1280W,该场所的照明功率密度值为下列哪项数值？
/m²
(A)8
(B)10.5 /m²
答案：【 B 】(QQ 群：424457409)
(C)13
/m²
(D)18
/m²
依据：《建筑照明设计标准》GB50034-2013-2.0.53、6.3.16
1280 + 0.5 × 800
LPD =
160
= 10.5 /m²

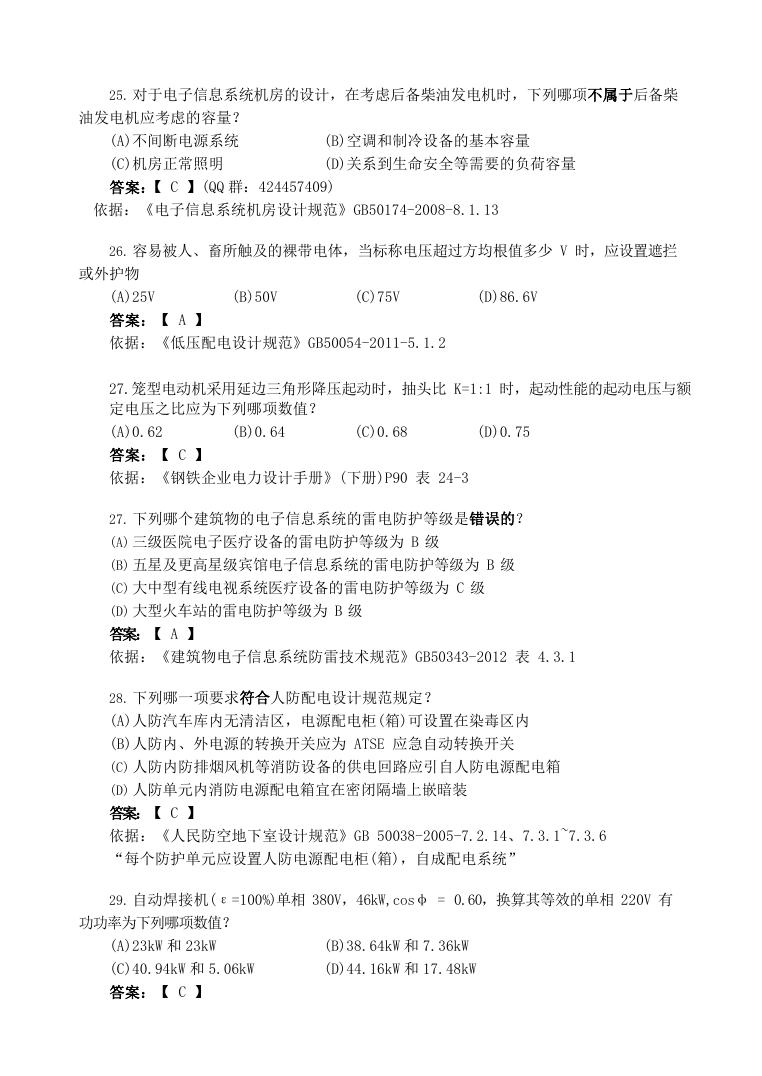

25. 对于电子信息系统机房的设计，在考虑后备柴油发电机时，下列哪项不属于后备柴
油发电机应考虑的容量？
(A)不间断电源系统
(C)机房正常照明
(B)空调和制冷设备的基本容量
(D)关系到生命安全等需要的负荷容量
答案：【 C 】(QQ 群：424457409)
依据：《电子信息系统机房设计规范》GB50174-2008-8.1.13
26. 容易被人、畜所触及的裸带电体，当标称电压超过方均根值多少 V 时，应设置遮拦
或外护物
(A)25V
(B)50V
(C)75V
(D)86.6V
答案：【 A 】
依据：《低压配电设计规范》GB50054-2011-5.1.2
27.笼型电动机采用延边三角形降压起动时，抽头比 K=1:1 时，起动性能的起动电压与额
定电压之比应为下列哪项数值？
(A)0.62
(B)0.64
(C)0.68
(D)0.75
答案：【 C 】
依据：《钢铁企业电力设计手册》(下册)P90 表 24-3
27. 下列哪个建筑物的电子信息系统的雷电防护等级是错误的？
(A) 三级医院电子医疗设备的雷电防护等级为 B 级
(B) 五星及更高星级宾馆电子信息系统的雷电防护等级为 B 级
(C) 大中型有线电视系统医疗设备的雷电防护等级为 C 级
(D) 大型火车站的雷电防护等级为 B 级
答案：【 A 】
依据：《建筑物电子信息系统防雷技术规范》GB50343-2012 表 4.3.1
28. 下列哪一项要求符合人防配电设计规范规定？
(A)人防汽车库内无清洁区，电源配电柜(箱)可设置在染毒区内
(B)人防内、外电源的转换开关应为 ATSE 应急自动转换开关
(C) 人防内防排烟风机等消防设备的供电回路应引自人防电源配电箱
(D) 人防单元内消防电源配电箱宜在密闭隔墙上嵌暗装
答案：【 C 】
依据：《人民防空地下室设计规范》GB 50038-2005-7.2.14、7.3.1~7.3.6
“每个防护单元应设置人防电源配电柜(箱)，自成配电系统”
29. 自动焊接机(ε=100%)单相 380V，46kW,cosφ = 0.60，换算其等效的单相 220V 有
功功率为下列哪项数值？
(A)23kW 和 23kW
(B)38.64kW 和 7.36kW
(C)40.94kW 和 5.06kW
(D)44.16kW 和 17.48kW
答案：【 C 】

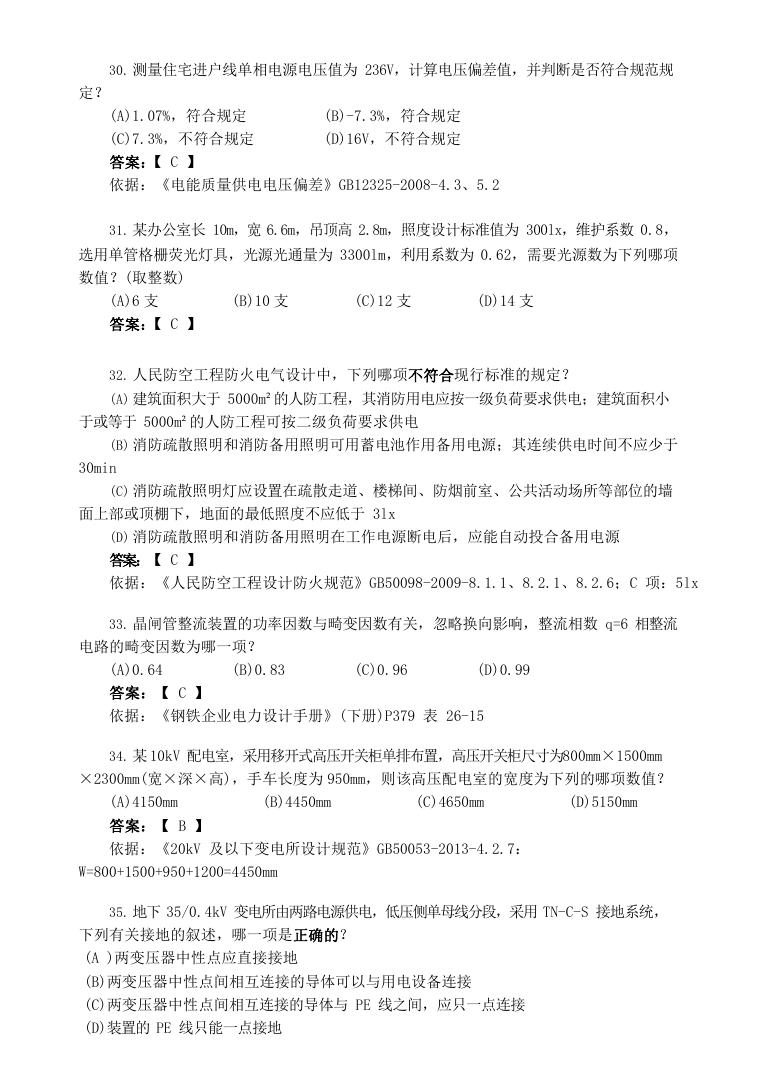

30. 测量住宅进户线单相电源电压值为 236V，计算电压偏差值，并判断是否符合规范规
定？
(A)1.07%，符合规定
(B)-7.3%，符合规定
(C)7.3%，不符合规定
(D)16V，不符合规定
答案：【 C 】
依据：《电能质量供电电压偏差》GB12325-2008-4.3、5.2
31. 某办公室长 10m，宽 6.6m，吊顶高 2.8m，照度设计标准值为 300lx，维护系数 0.8，
选用单管格栅荧光灯具，光源光通量为 3300lm，利用系数为 0.62，需要光源数为下列哪项
数值？(取整数)
(A)6 支
(B)10 支
(C)12 支
(D)14 支
答案：【 C 】
32. 人民防空工程防火电气设计中，下列哪项不符合现行标准的规定？
(A) 建筑面积大于 5000m²的人防工程，其消防用电应按一级负荷要求供电；建筑面积小
于或等于 5000m²的人防工程可按二级负荷要求供电
(B) 消防疏散照明和消防备用照明可用蓄电池作用备用电源；其连续供电时间不应少于
30min
(C) 消防疏散照明灯应设置在疏散走道、楼梯间、防烟前室、公共活动场所等部位的墙
面上部或顶棚下，地面的最低照度不应低于 3lx
(D) 消防疏散照明和消防备用照明在工作电源断电后，应能自动投合备用电源
答案：【 C 】
依据：《人民防空工程设计防火规范》GB50098-2009-8.1.1、8.2.1、8.2.6；C 项：5lx
33. 晶闸管整流装置的功率因数与畸变因数有关，忽略换向影响，整流相数 q=6 相整流
电路的畸变因数为哪一项？
(A)0.64
答案：【 C 】
(B)0.83
(C)0.96
(D)0.99
依据：《钢铁企业电力设计手册》(下册)P379 表 26-15
34. 某 10kV 配电室，采用移开式高压开关柜单排布置，高压开关柜尺寸为800mm×1500mm
×2300mm(宽×深×高)，手车长度为 950mm，则该高压配电室的宽度为下列的哪项数值？
(A)4150mm
答案：【 B 】
(B)4450mm
(C)4650mm
(D)5150mm
依据：《20kV 及以下变电所设计规范》GB50053-2013-4.2.7：
W=800+1500+950+1200=4450mm
35. 地下 35/0.4kV 变电所由两路电源供电，低压侧单母线分段，采用 TN-C-S 接地系统，
下列有关接地的叙述，哪一项是正确的？
(A )两变压器中性点应直接接地
(B)两变压器中性点间相互连接的导体可以与用电设备连接
(C)两变压器中性点间相互连接的导体与 PE 线之间，应只一点连接
(D)装置的 PE 线只能一点接地
答案：【 C 】

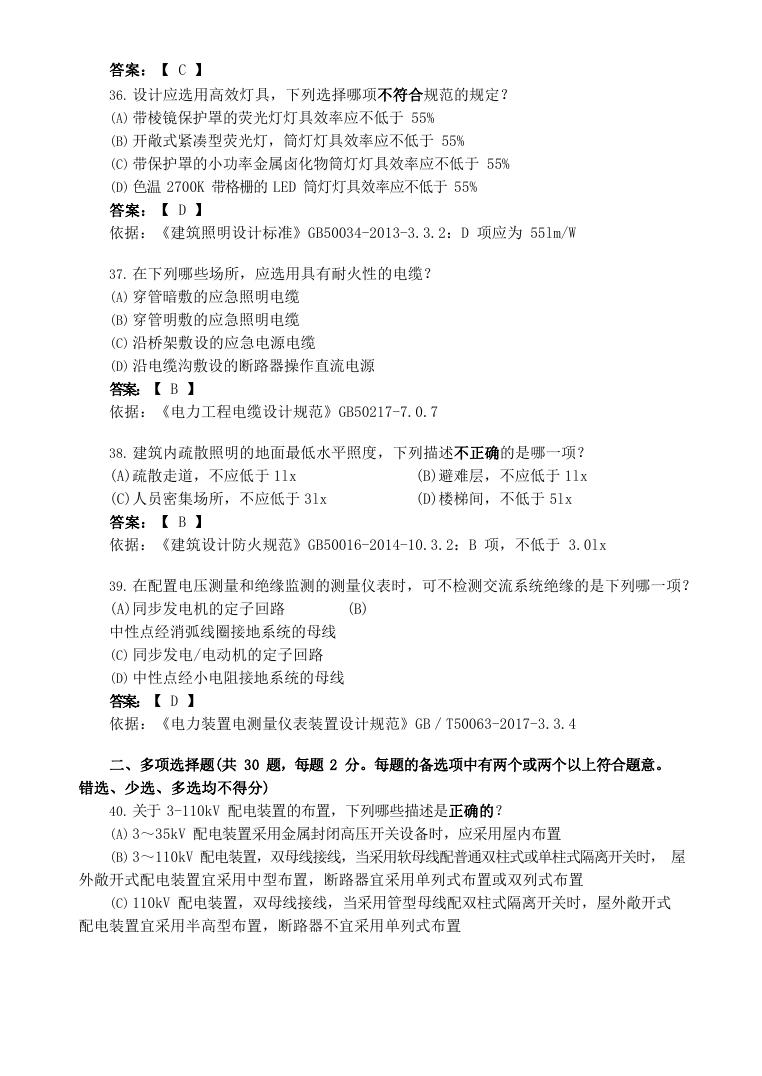

36. 设计应选用高效灯具，下列选择哪项不符合规范的规定？
(A) 带棱镜保护罩的荧光灯灯具效率应不低于 55%
(B) 开敞式紧凑型荧光灯，筒灯灯具效率应不低于 55%
(C) 带保护罩的小功率金属卤化物筒灯灯具效率应不低于 55%
(D) 色温 2700K 带格栅的 LED 筒灯灯具效率应不低于 55%
答案：【 D 】
依据：《建筑照明设计标准》GB50034-2013-3.3.2：D 项应为 55lm/W
37. 在下列哪些场所，应选用具有耐火性的电缆？
(A) 穿管暗敷的应急照明电缆
(B) 穿管明敷的应急照明电缆
(C) 沿桥架敷设的应急电源电缆
(D) 沿电缆沟敷设的断路器操作直流电源
答案：【 B 】
依据：《电力工程电缆设计规范》GB50217-7.0.7
38. 建筑内疏散照明的地面最低水平照度，下列描述不正确的是哪一项？
(A)疏散走道，不应低于 1lx
(B)避难层，不应低于 1lx
(C)人员密集场所，不应低于 3lx
(D)楼梯间，不低于 5lx
答案：【 B 】
依据：《建筑设计防火规范》GB50016-2014-10.3.2：B 项，不低于 3.0lx
39. 在配置电压测量和绝缘监测的测量仪表时，可不检测交流系统绝缘的是下列哪一项？
(A)同步发电机的定子回路
(B)
中性点经消弧线圈接地系统的母线
(C) 同步发电/电动机的定子回路
(D) 中性点经小电阻接地系统的母线
答案：【 D 】
依据：《电力装置电测量仪表装置设计规范》GB／T50063-2017-3.3.4
二、多项选择题(共 30 题，每题 2 分。每题的备选项中有两个或两个以上符合題意。
错选、少选、多选均不得分)
40. 关于 3-110kV 配电装置的布置，下列哪些描述是正确的？
(A) 3～35kV 配电装置采用金属封闭高压开关设备时，应采用屋内布置
(B) 3～110kV 配电装置，双母线接线，当采用软母线配普通双柱式或单柱式隔离开关时， 屋
外敞开式配电装置宜采用中型布置，断路器宜采用单列式布置或双列式布置
(C) 110kV 配电装置，双母线接线，当采用管型母线配双柱式隔离开关时，屋外敞开式
配电装置宜采用半高型布置，断路器不宜采用单列式布置

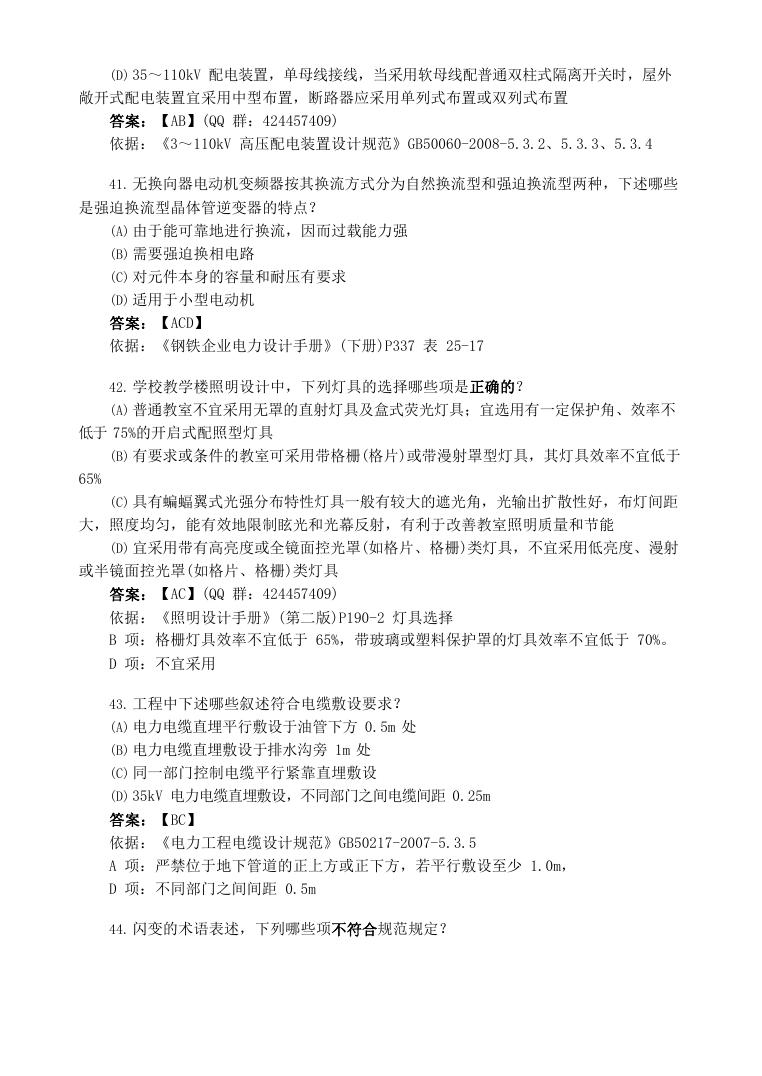

(D) 35～110kV 配电装置，单母线接线，当采用软母线配普通双柱式隔离开关时，屋外
敞开式配电装置宜采用中型布置，断路器应采用单列式布置或双列式布置
答案：【AB】(QQ 群：424457409)
依据：《3～110kV 高压配电装置设计规范》GB50060-2008-5.3.2、5.3.3、5.3.4
41. 无换向器电动机变频器按其换流方式分为自然换流型和强迫换流型两种，下述哪些
是强迫换流型晶体管逆变器的特点？
(A) 由于能可靠地进行换流，因而过载能力强
(B) 需要强迫换相电路
(C) 对元件本身的容量和耐压有要求
(D) 适用于小型电动机
答案：【ACD】
依据：《钢铁企业电力设计手册》(下册)P337 表 25-17
42. 学校教学楼照明设计中，下列灯具的选择哪些项是正确的？
(A) 普通教室不宜采用无罩的直射灯具及盒式荧光灯具；宜选用有一定保护角、效率不
低于 75%的开启式配照型灯具
(B) 有要求或条件的教室可采用带格栅(格片)或带漫射罩型灯具，其灯具效率不宜低于
65%
(C) 具有蝙蝠翼式光强分布特性灯具一般有较大的遮光角，光输出扩散性好，布灯间距
大，照度均匀，能有效地限制眩光和光幕反射，有利于改善教室照明质量和节能
(D) 宜采用带有高亮度或全镜面控光罩(如格片、格栅)类灯具，不宜采用低亮度、漫射
或半镜面控光罩(如格片、格栅)类灯具
答案：【AC】(QQ 群：424457409)
依据：《照明设计手册》(第二版)P190-2 灯具选择
B 项：格栅灯具效率不宜低于 65%，带玻璃或塑料保护罩的灯具效率不宜低于 70%。
D 项：不宜采用
43. 工程中下述哪些叙述符合电缆敷设要求？
(A) 电力电缆直埋平行敷设于油管下方 0.5m 处
(B) 电力电缆直埋敷设于排水沟旁 1m 处
(C) 同一部门控制电缆平行紧靠直埋敷设
(D) 35kV 电力电缆直埋敷设，不同部门之间电缆间距 0.25m
答案：【BC】
依据：《电力工程电缆设计规范》GB50217-2007-5.3.5
A 项：严禁位于地下管道的正上方或正下方，若平行敷设至少 1.0m，
D 项：不同部门之间间距 0.5m
44. 闪变的术语表述，下列哪些项不符合规范规定？
