ARUBA 网状网路由器 WEB 界面配置手册 v4.1

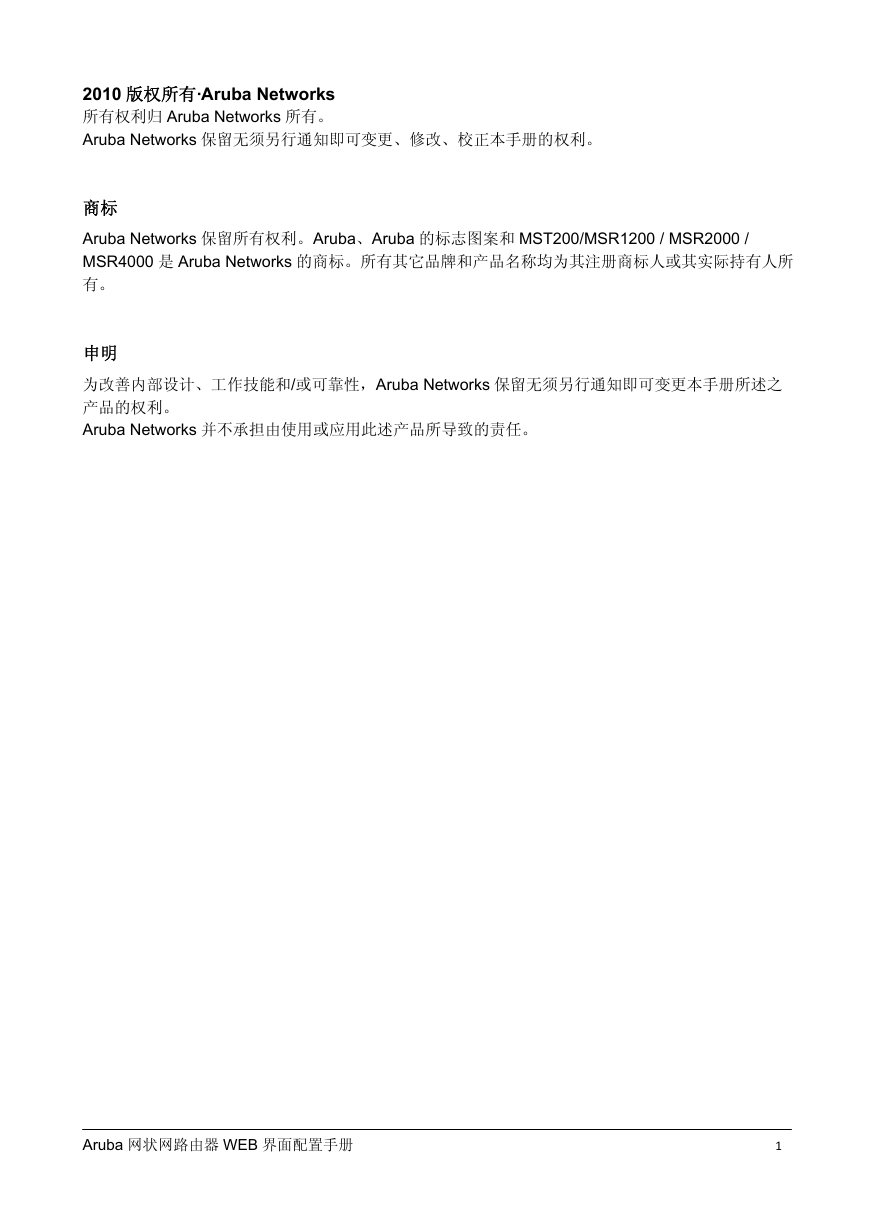

2010 版权所有·Aruba Networks 所有权利归 Aruba Networks 所有。 Aruba Networks 保留无须另行通知即可变更、修改、校正本手册的权利。商标 Aruba Networks 保留所有权利。Aruba、Aruba 的标志图案和 MST200/MSR1200 / MSR2000 / MSR4000 是 Aruba Networks 的商标。所有其它品牌和产品名称均为其注册商标人或其实际持有人所有。申明为改善内部设计、工作技能和/或可靠性，Aruba Networks 保留无须另行通知即可变更本手册所述之产品的权利。 Aruba Networks 并不承担由使用或应用此述产品所导致的责任。 Aruba 网状网路由器 WEB 界面配置手册 1

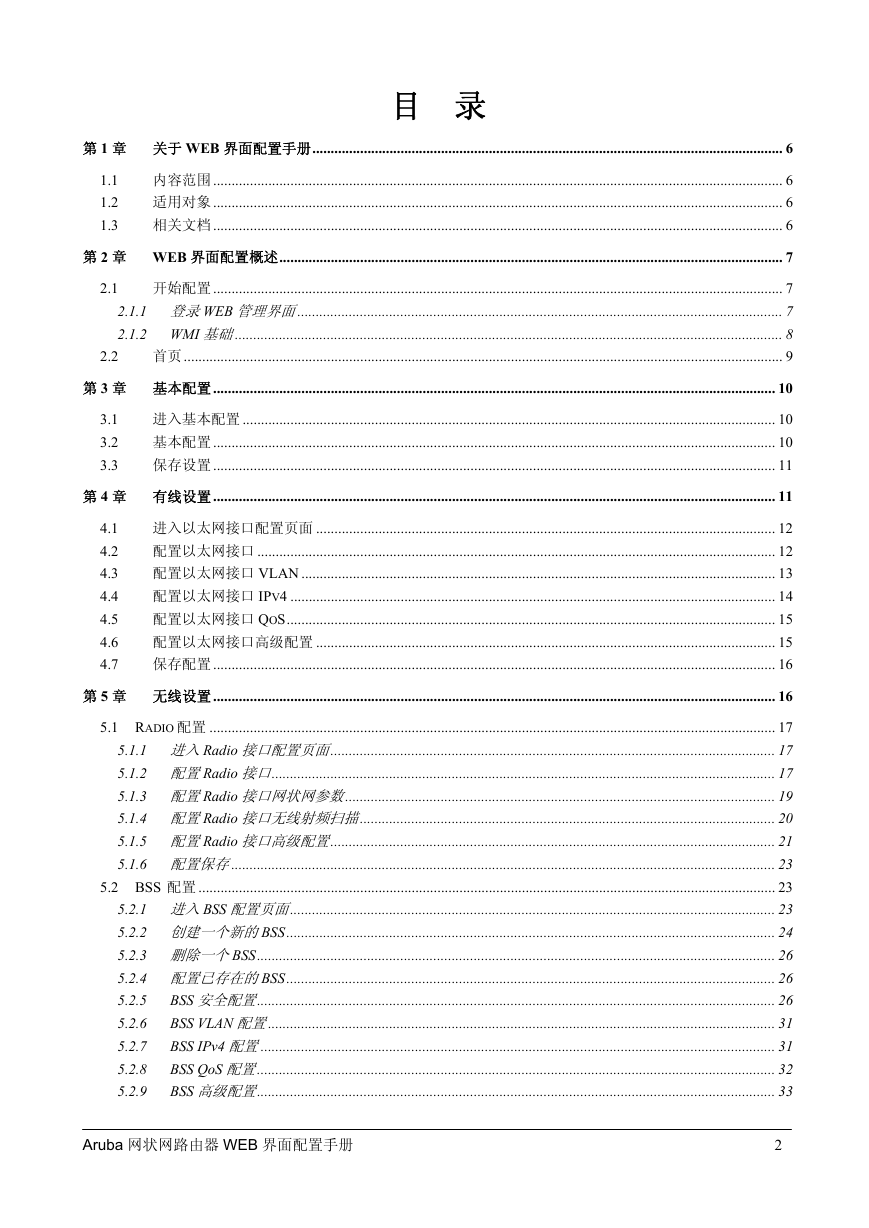

目录第 1 章关于 WEB 界面配置手册 ................................................................................................................................ 6 1.1 1.2 1.3 内容范围 ........................................................................................................................................................... 6 适用对象 ........................................................................................................................................................... 6 相关文档 ........................................................................................................................................................... 6 第 2 章 WEB 界面配置概述 ......................................................................................................................................... 7 2.1 2.2 开始配置 ........................................................................................................................................................... 7 2.1.1 登录WEB 管理界面 .................................................................................................................................... 7 2.1.2 WMI 基础 ..................................................................................................................................................... 8 首页 ................................................................................................................................................................... 9 第 3 章基本配置 ......................................................................................................................................................... 10 3.1 3.2 3.3 进入基本配置 ................................................................................................................................................. 10 基本配置 ......................................................................................................................................................... 10 保存设置 ......................................................................................................................................................... 11 第 4 章有线设置 ......................................................................................................................................................... 11 4.1 4.2 4.3 4.4 4.5 4.6 4.7 进入以太网接口配置页面 ............................................................................................................................. 12 配置以太网接口 ............................................................................................................................................. 12 配置以太网接口 VLAN ................................................................................................................................. 13 配置以太网接口 IPV4 .................................................................................................................................... 14 配置以太网接口 QOS ..................................................................................................................................... 15 配置以太网接口高级配置 ............................................................................................................................. 15 保存配置 ......................................................................................................................................................... 16 第 5 章无线设置 ......................................................................................................................................................... 16 5.1 RADIO 配置 .......................................................................................................................................................... 17 5.1.1 进入Radio 接口配置页面 ......................................................................................................................... 17 5.1.2 配置Radio 接口 ......................................................................................................................................... 17 5.1.3 配置Radio 接口网状网参数 ..................................................................................................................... 19 5.1.4 配置Radio 接口无线射频扫描 ................................................................................................................. 20 5.1.5 配置Radio 接口高级配置 ......................................................................................................................... 21 5.1.6 配置保存 .................................................................................................................................................... 23 5.2 BSS 配置 ............................................................................................................................................................. 23 5.2.1 进入BSS 配置页面 .................................................................................................................................... 23 5.2.2 创建一个新的BSS ..................................................................................................................................... 24 5.2.3 删除一个BSS ............................................................................................................................................. 26 5.2.4 配置已存在的BSS ..................................................................................................................................... 26 BSS 安全配置 ............................................................................................................................................. 26 5.2.5 BSS VLAN 配置 .......................................................................................................................................... 31 5.2.6 BSS IPv4 配置 ............................................................................................................................................ 31 5.2.7 5.2.8 BSS QoS 配置 ............................................................................................................................................. 32 BSS 高级配置 ............................................................................................................................................. 33 5.2.9 Aruba 网状网路由器 WEB 界面配置手册 2

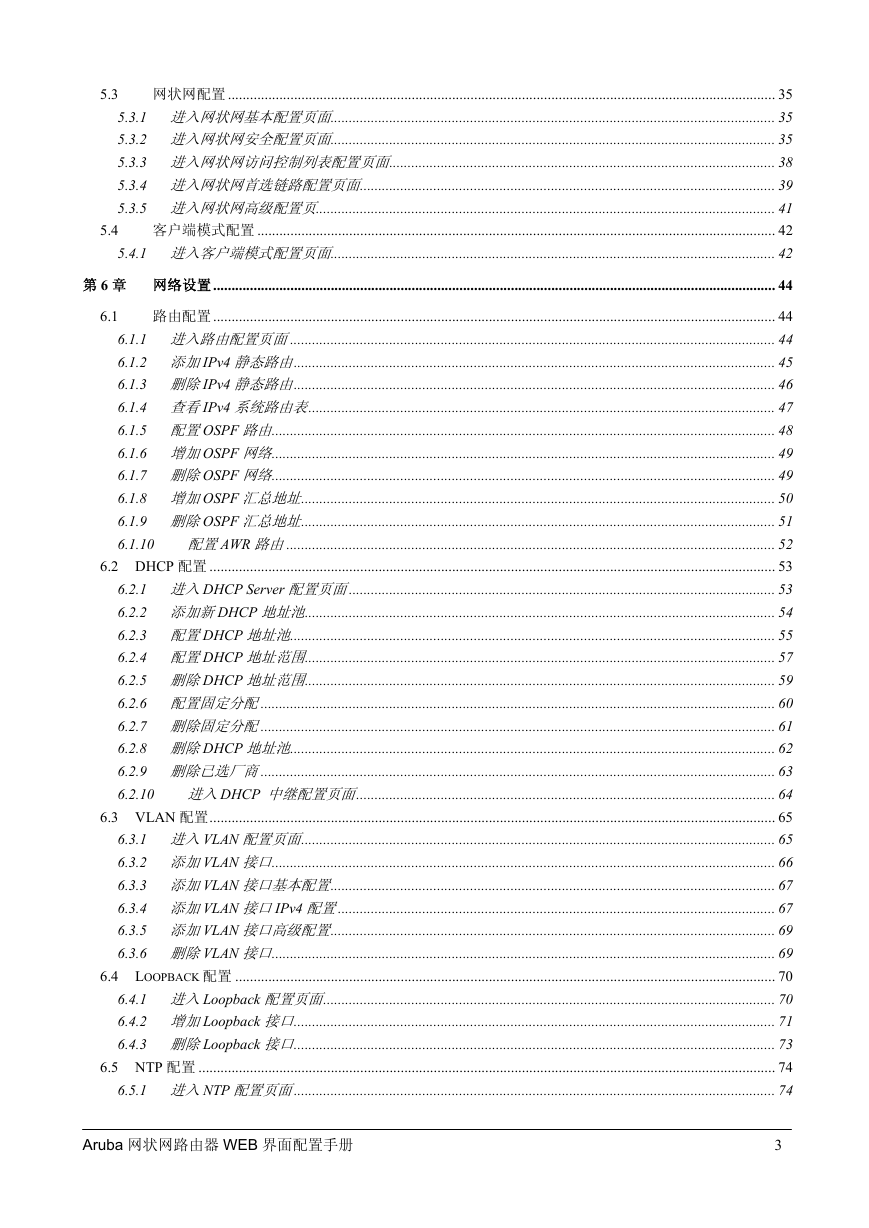

5.3 5.4 网状网配置 ..................................................................................................................................................... 35 5.3.1 进入网状网基本配置页面 ......................................................................................................................... 35 5.3.2 进入网状网安全配置页面 ......................................................................................................................... 35 5.3.3 进入网状网访问控制列表配置页面 ......................................................................................................... 38 5.3.4 进入网状网首选链路配置页面 ................................................................................................................. 39 5.3.5 进入网状网高级配置页............................................................................................................................. 41 客户端模式配置 ............................................................................................................................................. 42 5.4.1 进入客户端模式配置页面 ......................................................................................................................... 42 第 6 章网络设置 ......................................................................................................................................................... 44 6.1 路由配置 ......................................................................................................................................................... 44 6.1.1 进入路由配置页面 .................................................................................................................................... 44 6.1.2 添加IPv4 静态路由 ................................................................................................................................... 45 6.1.3 删除IPv4 静态路由 ................................................................................................................................... 46 6.1.4 查看IPv4 系统路由表 ............................................................................................................................... 47 6.1.5 配置OSPF 路由 ......................................................................................................................................... 48 6.1.6 增加OSPF 网络 ......................................................................................................................................... 49 6.1.7 删除OSPF 网络 ......................................................................................................................................... 49 6.1.8 增加OSPF 汇总地址 ................................................................................................................................. 50 6.1.9 删除OSPF 汇总地址 ................................................................................................................................. 51 6.1.10 配置AWR 路由 ..................................................................................................................................... 52 6.2 DHCP 配置 .......................................................................................................................................................... 53 6.2.1 进入DHCP Server 配置页面 .................................................................................................................... 53 6.2.2 添加新DHCP 地址池 ................................................................................................................................ 54 6.2.3 配置DHCP 地址池 .................................................................................................................................... 55 6.2.4 配置DHCP 地址范围 ................................................................................................................................ 57 6.2.5 删除DHCP 地址范围 ................................................................................................................................ 59 6.2.6 配置固定分配 ............................................................................................................................................ 60 6.2.7 删除固定分配 ............................................................................................................................................ 61 6.2.8 删除DHCP 地址池 .................................................................................................................................... 62 6.2.9 删除已选厂商 ............................................................................................................................................ 63 6.2.10 进入DHCP 中继配置页面 .................................................................................................................. 64 6.3 VLAN 配置 .......................................................................................................................................................... 65 6.3.1 进入VLAN 配置页面 ................................................................................................................................. 65 6.3.2 添加VLAN 接口 ......................................................................................................................................... 66 6.3.3 添加VLAN 接口基本配置 ......................................................................................................................... 67 6.3.4 添加VLAN 接口IPv4 配置 ....................................................................................................................... 67 6.3.5 添加VLAN 接口高级配置 ......................................................................................................................... 69 6.3.6 删除VLAN 接口 ......................................................................................................................................... 69 6.4 LOOPBACK 配置 ................................................................................................................................................... 70 6.4.1 进入Loopback 配置页面 ........................................................................................................................... 70 6.4.2 增加Loopback 接口 ................................................................................................................................... 71 6.4.3 删除Loopback 接口 ................................................................................................................................... 73 6.5 NTP 配置 ............................................................................................................................................................. 74 6.5.1 进入NTP 配置页面 ................................................................................................................................... 74 Aruba 网状网路由器 WEB 界面配置手册 3

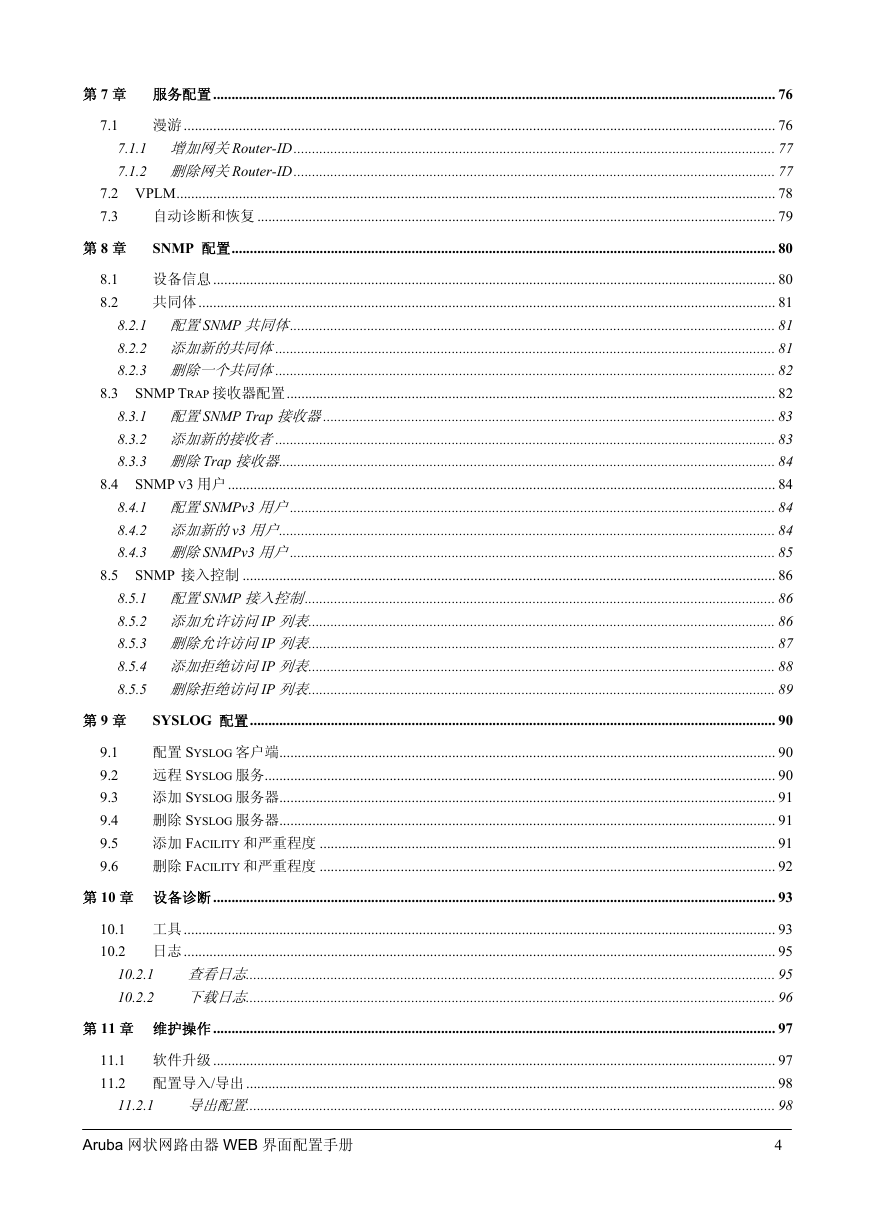

第 7 章服务配置 ......................................................................................................................................................... 76 7.1 漫游 ................................................................................................................................................................. 76 7.1.1 增加网关Router-ID ................................................................................................................................... 77 7.1.2 删除网关Router-ID ................................................................................................................................... 77 7.2 VPLM ................................................................................................................................................................... 78 自动诊断和恢复 ............................................................................................................................................. 79 7.3 第 8 章 SNMP 配置 .................................................................................................................................................... 80 8.1 8.2 设备信息 ......................................................................................................................................................... 80 共同体 ............................................................................................................................................................. 81 8.2.1 配置SNMP 共同体 .................................................................................................................................... 81 8.2.2 添加新的共同体 ........................................................................................................................................ 81 8.2.3 删除一个共同体 ........................................................................................................................................ 82 8.3 SNMP TRAP 接收器配置 ..................................................................................................................................... 82 8.3.1 配置SNMP Trap 接收器 ........................................................................................................................... 83 8.3.2 添加新的接收者 ........................................................................................................................................ 83 8.3.3 删除Trap 接收器 ....................................................................................................................................... 84 8.4 SNMP V3 用户 ..................................................................................................................................................... 84 8.4.1 配置SNMPv3 用户 .................................................................................................................................... 84 8.4.2 添加新的v3 用户 ....................................................................................................................................... 84 8.4.3 删除SNMPv3 用户 .................................................................................................................................... 85 8.5 SNMP 接入控制 ................................................................................................................................................. 86 8.5.1 配置SNMP 接入控制 ................................................................................................................................ 86 8.5.2 添加允许访问IP 列表 ............................................................................................................................... 86 8.5.3 删除允许访问IP 列表 ............................................................................................................................... 87 8.5.4 添加拒绝访问IP 列表 ............................................................................................................................... 88 8.5.5 删除拒绝访问IP 列表 ............................................................................................................................... 89 第 9 章 SYSLOG 配置 ............................................................................................................................................... 90 9.1 9.2 9.3 9.4 9.5 9.6 配置 SYSLOG 客户端 ....................................................................................................................................... 90 远程 SYSLOG 服务 ........................................................................................................................................... 90 添加 SYSLOG 服务器 ....................................................................................................................................... 91 删除 SYSLOG 服务器 ....................................................................................................................................... 91 添加 FACILITY 和严重程度 ............................................................................................................................ 91 删除 FACILITY 和严重程度 ............................................................................................................................ 92 第 10 章设备诊断 ......................................................................................................................................................... 93 10.1 工具 ................................................................................................................................................................. 93 10.2 日志 ................................................................................................................................................................. 95 10.2.1 查看日志 ................................................................................................................................................ 95 10.2.2 下载日志 ................................................................................................................................................ 96 第 11 章维护操作 ......................................................................................................................................................... 97 11.1 软件升级 ......................................................................................................................................................... 97 11.2 配置导入/导出 ................................................................................................................................................ 98 11.2.1 导出配置 ................................................................................................................................................ 98 Aruba 网状网路由器 WEB 界面配置手册 4

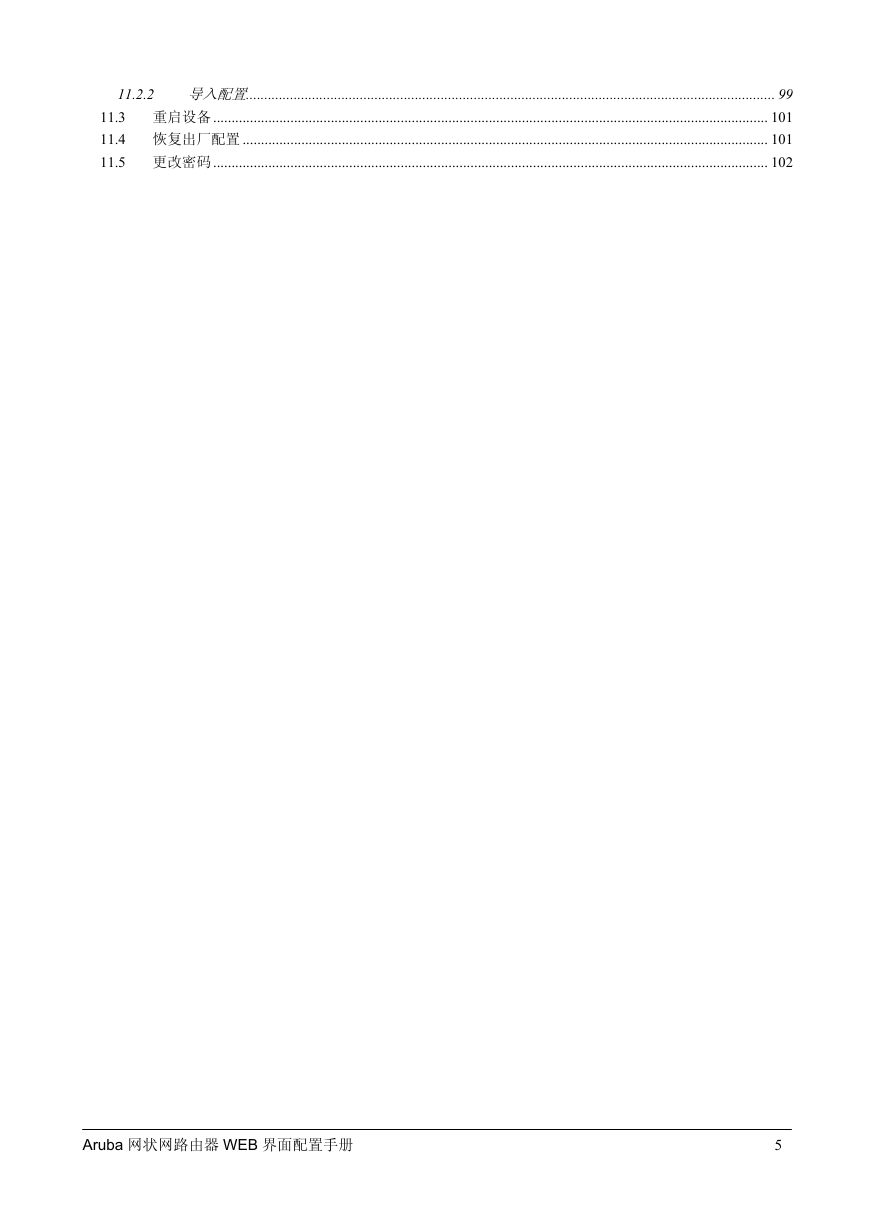

11.2.2 导入配置 ................................................................................................................................................ 99 11.3 重启设备 ....................................................................................................................................................... 101 11.4 恢复出厂配置 ............................................................................................................................................... 101 11.5 更改密码 ....................................................................................................................................................... 102 Aruba 网状网路由器 WEB 界面配置手册 5

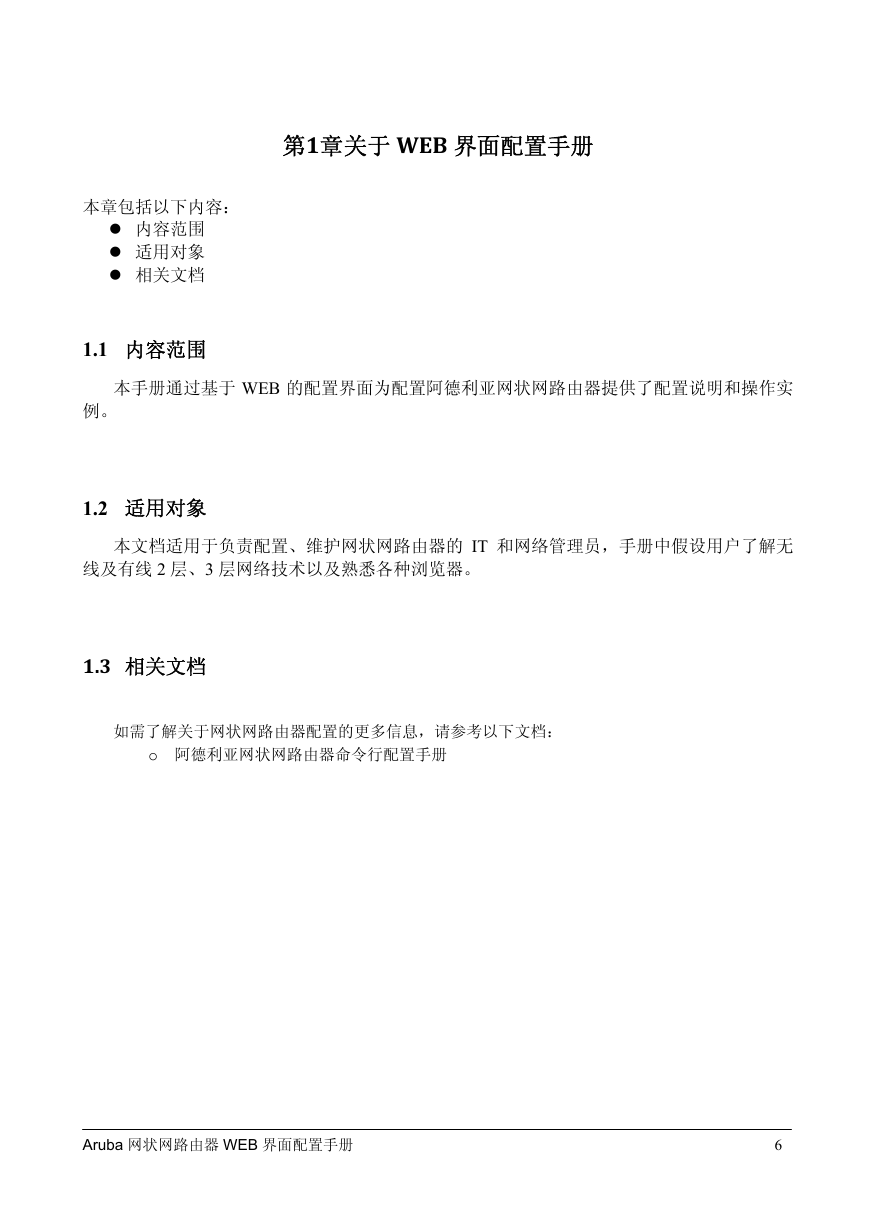

第1章关于 WEB 界面配置手册本章包括以下内容：内容范围适用对象相关文档 1.1 内容范围例。本手册通过基于 WEB 的配置界面为配置阿德利亚网状网路由器提供了配置说明和操作实 1.2 适用对象本文档适用于负责配置、维护网状网路由器的 IT 和网络管理员，手册中假设用户了解无线及有线 2 层、3 层网络技术以及熟悉各种浏览器。 1.3 相关文档如需了解关于网状网路由器配置的更多信息，请参考以下文档： o 阿德利亚网状网路由器命令行配置手册 Aruba 网状网路由器 WEB 界面配置手册 6

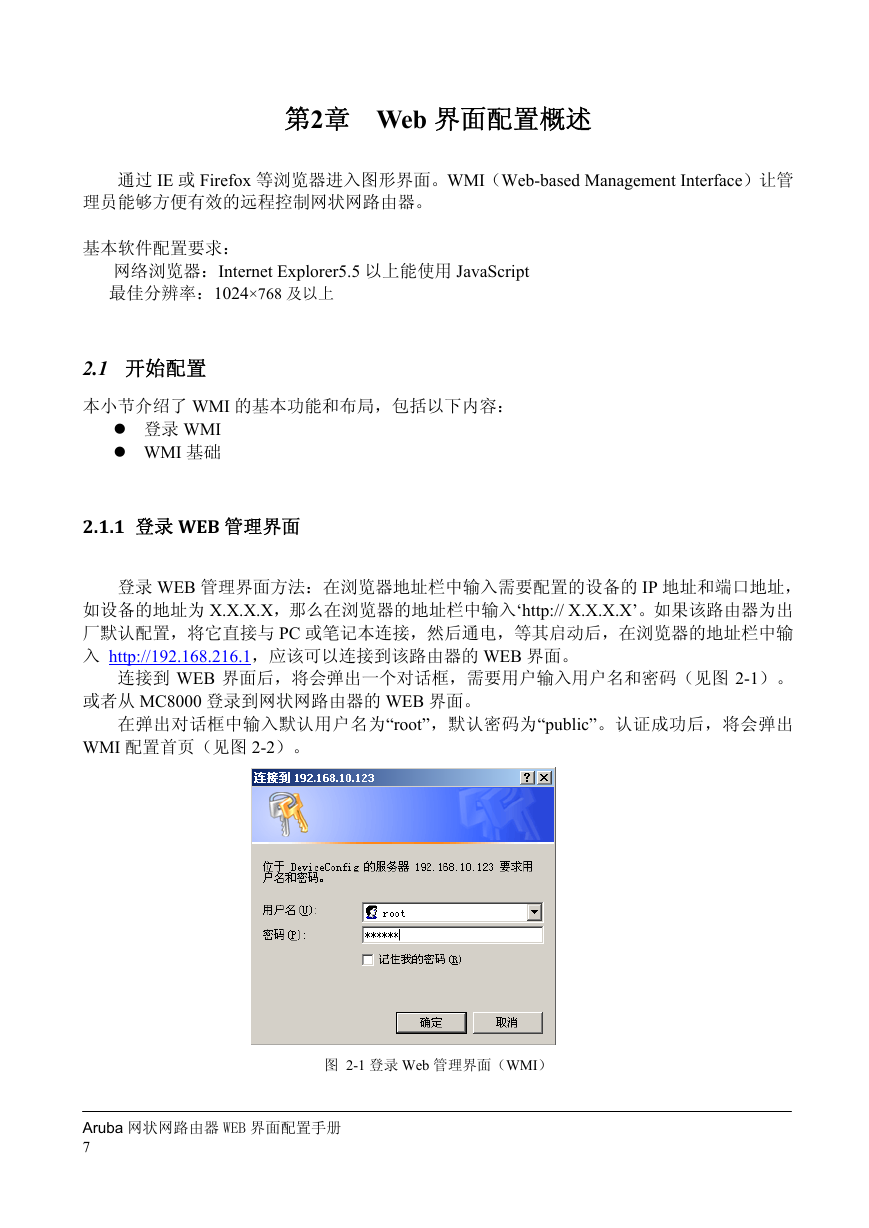

第2章 Web 界面配置概述通过 IE 或 Firefox 等浏览器进入图形界面。WMI（Web-based Management Interface）让管理员能够方便有效的远程控制网状网路由器。基本软件配置要求：网络浏览器：Internet Explorer5.5 以上能使用 JavaScript 最佳分辨率：1024×768 及以上 2.1 开始配置本小节介绍了 WMI 的基本功能和布局，包括以下内容：登录 WMI WMI 基础 2.1.1 登录 WEB 管理界面登录 WEB 管理界面方法：在浏览器地址栏中输入需要配置的设备的 IP 地址和端口地址，如设备的地址为 X.X.X.X，那么在浏览器的地址栏中输入‘http:// X.X.X.X’。如果该路由器为出厂默认配置，将它直接与 PC 或笔记本连接，然后通电，等其启动后，在浏览器的地址栏中输入 http://192.168.216.1，应该可以连接到该路由器的 WEB 界面。连接到 WEB 界面后，将会弹出一个对话框，需要用户输入用户名和密码（见图 2-1）。或者从 MC8000 登录到网状网路由器的 WEB 界面。在弹出对话框中输入默认用户名为“root”，默认密码为“public”。认证成功后，将会弹出 WMI 配置首页（见图 2-2）。图 2-1 登录 Web 管理界面（WMI） Aruba 网状网路由器 WEB 界面配置手册 7
