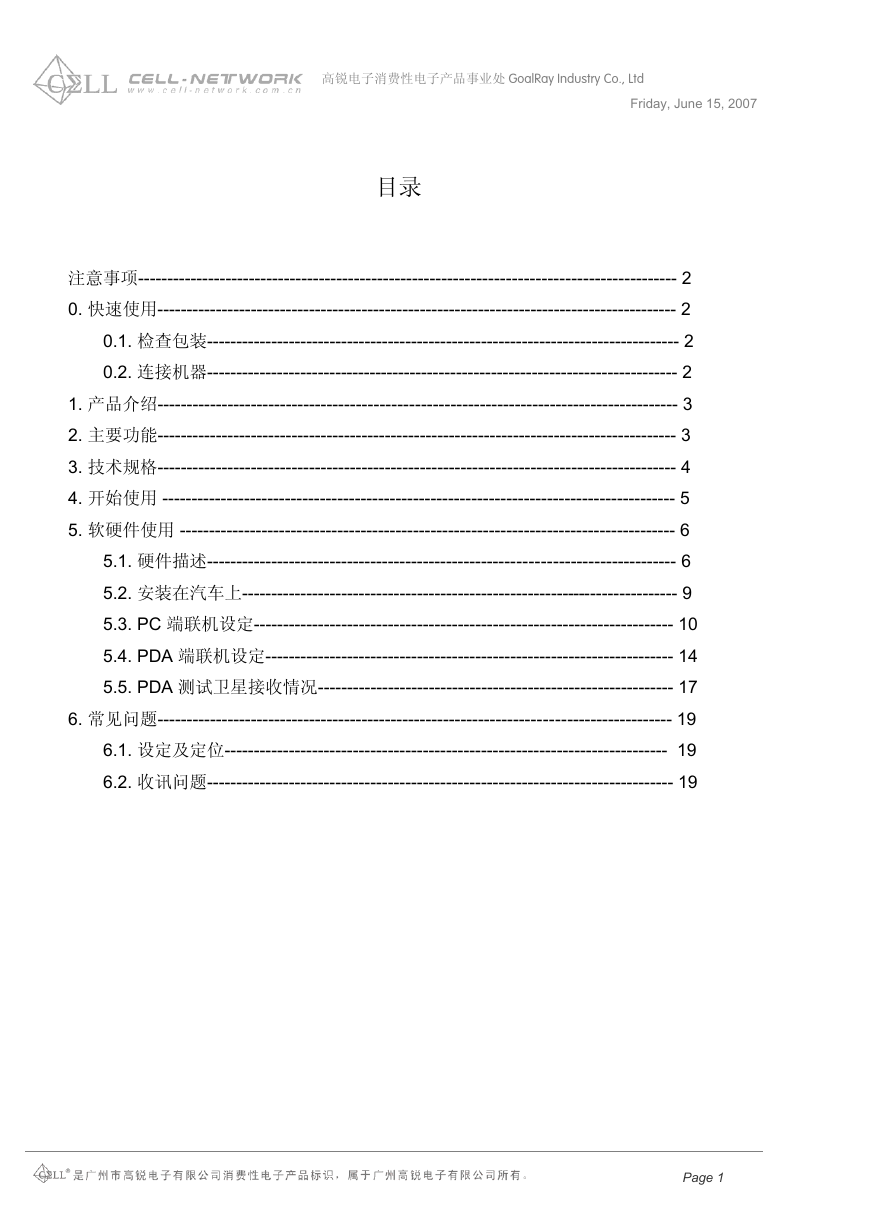

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 目录注意事项-------------------------------------------------------------------------------------------- 2 0. 快速使用----------------------------------------------------------------------------------------- 2 0.1. 检查包装--------------------------------------------------------------------------------- 2 0.2. 连接机器--------------------------------------------------------------------------------- 2 1. 产品介绍----------------------------------------------------------------------------------------- 3 2. 主要功能----------------------------------------------------------------------------------------- 3 3. 技术规格----------------------------------------------------------------------------------------- 4 4. 开始使用 ---------------------------------------------------------------------------------------- 5 5. 软硬件使用 ------------------------------------------------------------------------------------- 6 5.1. 硬件描述-------------------------------------------------------------------------------- 6 5.2. 安装在汽车上--------------------------------------------------------------------------- 9 5.3. PC 端联机设定------------------------------------------------------------------------ 10 5.4. PDA 端联机设定---------------------------------------------------------------------- 14 5.5. PDA 测试卫星接收情况------------------------------------------------------------- 17 6. 常见问题---------------------------------------------------------------------------------------- 19 6.1. 设定及定位---------------------------------------------------------------------------- 19 6.2. 收讯问题-------------------------------------------------------------------------------- 19 Page 1

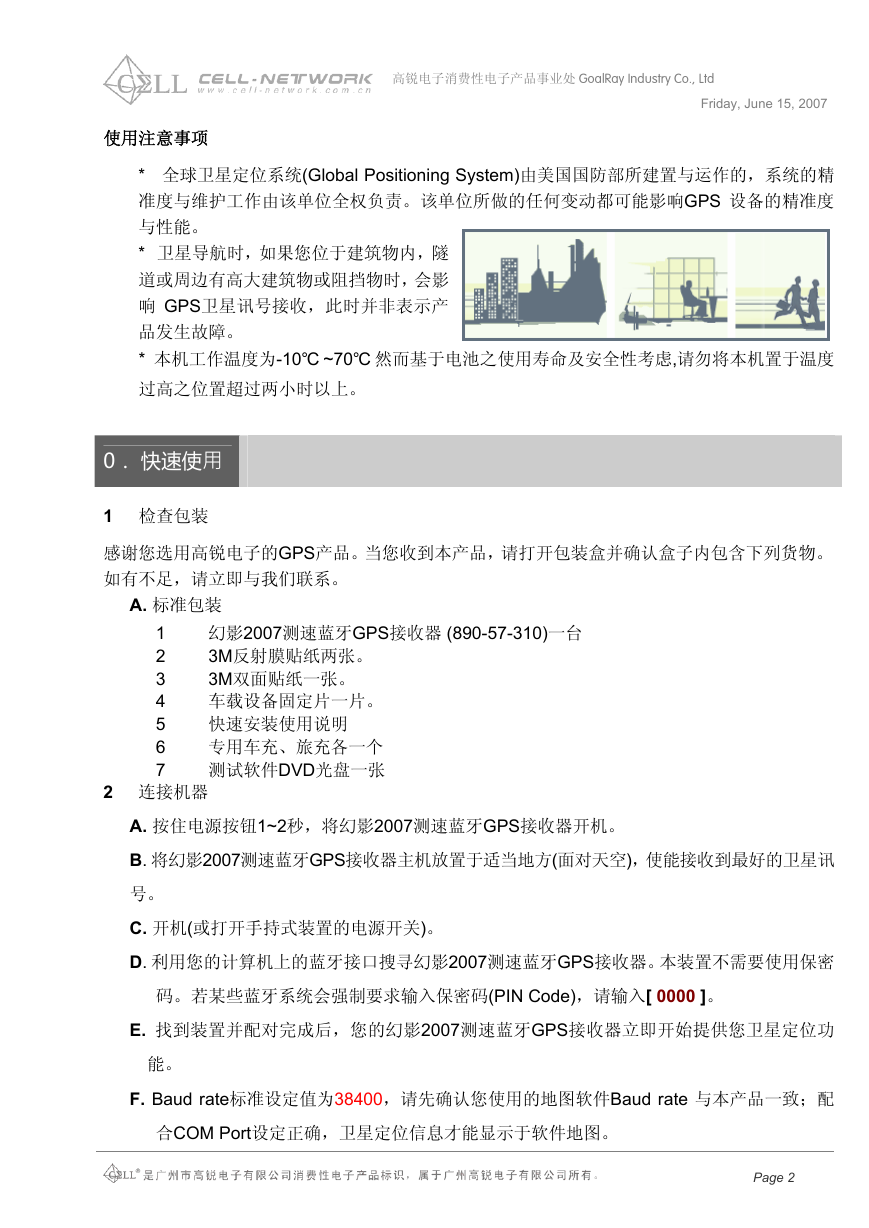

使用注意事项高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 * 全球卫星定位系统(Global Positioning System)由美国国防部所建置与运作的，系统的精准度与维护工作由该单位全权负责。该单位所做的任何变动都可能影响GPS 设备的精准度与性能。 * 卫星导航时，如果您位于建筑物内，隧道或周边有高大建筑物或阻挡物时，会影响 GPS卫星讯号接收，此时并非表示产品发生故障。 * 本机工作温度为-10℃ ~70℃ 然而基于电池之使用寿命及安全性考虑,请勿将本机置于温度过高之位置超过两小时以上。 0 ．快速使用 1 检查包装感谢您选用高锐电子的GPS产品。当您收到本产品，请打开包装盒并确认盒子内包含下列货物。如有不足，请立即与我们联系。 A. 标准包装 1 2 3 4 5 6 7 幻影2007测速蓝牙GPS接收器 (890-57-310)一台 3M反射膜贴纸两张。 3M双面贴纸一张。车载设备固定片一片。快速安装使用说明专用车充、旅充各一个测试软件DVD光盘一张 2 连接机器 A. 按住电源按钮1~2秒，将幻影2007测速蓝牙GPS接收器开机。 B. 将幻影2007测速蓝牙GPS接收器主机放置于适当地方(面对天空)，使能接收到最好的卫星讯号。 C. 开机(或打开手持式装置的电源开关)。 D. 利用您的计算机上的蓝牙接口搜寻幻影2007测速蓝牙GPS接收器。本装置不需要使用保密码。若某些蓝牙系统会强制要求输入保密码(PIN Code)，请输入[ 0000 ]。 E. 找到装置并配对完成后，您的幻影2007测速蓝牙GPS接收器立即开始提供您卫星定位功能。 F. Baud rate标准设定值为38400，请先确认您使用的地图软件Baud rate 与本产品一致；配合COM Port设定正确，卫星定位信息才能显示于软件地图。 Page 2

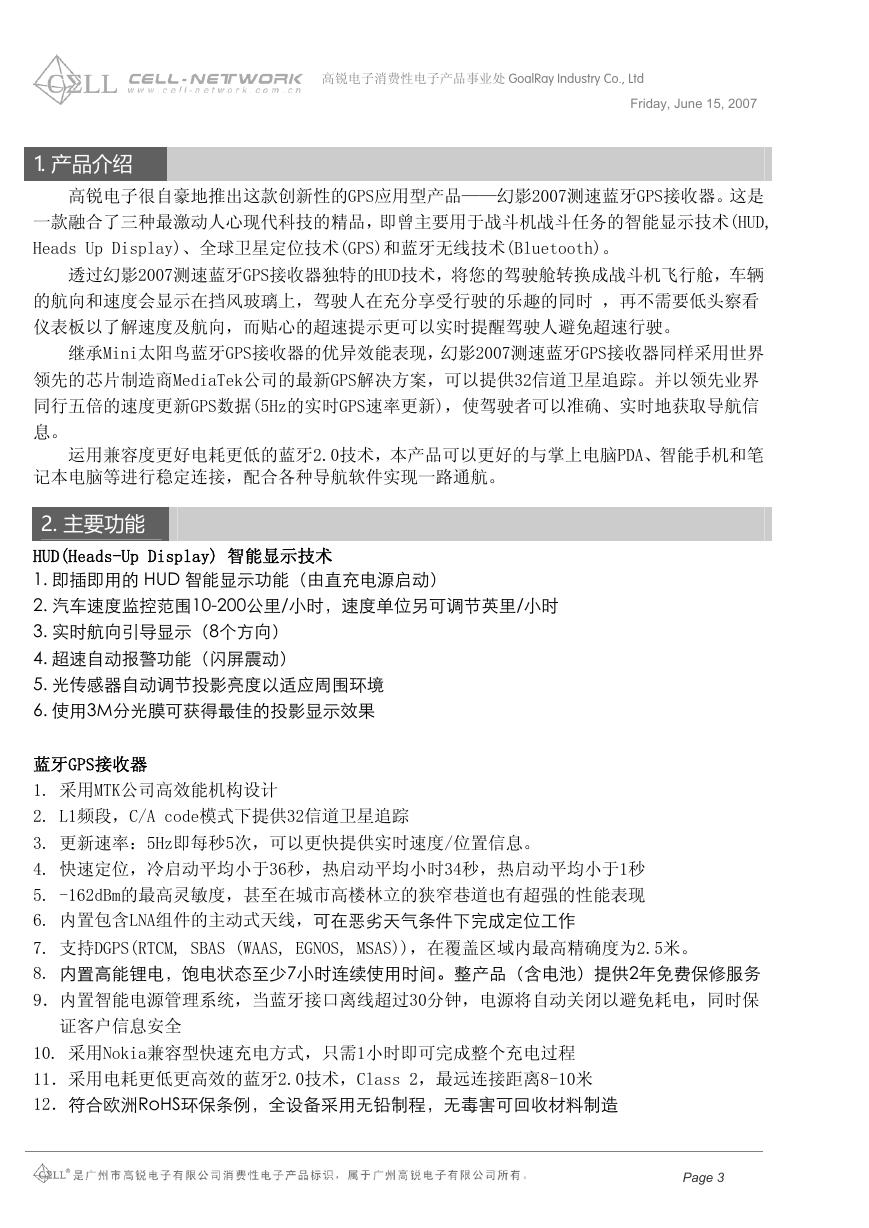

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 1. 产品介绍高锐电子很自豪地推出这款创新性的GPS应用型产品——幻影2007测速蓝牙GPS接收器。这是一款融合了三种最激动人心现代科技的精品，即曾主要用于战斗机战斗任务的智能显示技术(HUD, Heads Up Display)、全球卫星定位技术(GPS)和蓝牙无线技术(Bluetooth)。 ----透过幻影2007测速蓝牙GPS接收器独特的HUD技术，将您的驾驶舱转换成战斗机飞行舱，车辆的航向和速度会显示在挡风玻璃上，驾驶人在充分享受行驶的乐趣的同时，再不需要低头察看仪表板以了解速度及航向，而贴心的超速提示更可以实时提醒驾驶人避免超速行驶。 ----继承Mini太阳鸟蓝牙GPS接收器的优异效能表现，幻影2007测速蓝牙GPS接收器同样采用世界领先的芯片制造商MediaTek公司的最新GPS解决方案，可以提供32信道卫星追踪。并以领先业界同行五倍的速度更新GPS数据(5Hz的实时GPS速率更新)，使驾驶者可以准确、实时地获取导航信息。运用兼容度更好电耗更低的蓝牙2.0技术，本产品可以更好的与掌上电脑PDA、智能手机和笔记本电脑等进行稳定连接，配合各种导航软件实现一路通航。 2. 主要功能 HUD(Heads-Up Display) 智能显示技术 1. 即插即用的 HUD 智能显示功能（由直充电源启动） 2. 汽车速度监控范围10-200公里/小时，速度单位另可调节英里/小时 3. 实时航向引导显示（8个方向） 4. 超速自动报警功能（闪屏震动） 5. 光传感器自动调节投影亮度以适应周围环境 6. 使用3M分光膜可获得最佳的投影显示效果蓝牙GPS接收器 1. 采用MTK公司高效能机构设计 2. L1频段，C/A code模式下提供32信道卫星追踪 3. 更新速率：5Hz即每秒5次，可以更快提供实时速度/位置信息。 4. 快速定位，冷启动平均小于36秒，热启动平均小时34秒，热启动平均小于1秒 5. -162dBm的最高灵敏度，甚至在城市高楼林立的狭窄巷道也有超强的性能表现 6. 内置包含LNA组件的主动式天线，可在恶劣天气条件下完成定位工作 7. 支持DGPS(RTCM, SBAS (WAAS, EGNOS, MSAS))，在覆盖区域内最高精确度为2.5米。 8. 内置高能锂电，饱电状态至少7小时连续使用时间。整产品（含电池）提供2年免费保修服务 9．内置智能电源管理系统，当蓝牙接口离线超过30分钟，电源将自动关闭以避免耗电，同时保证客户信息安全 10. 采用Nokia兼容型快速充电方式，只需1小时即可完成整个充电过程 11．采用电耗更低更高效的蓝牙2.0技术，Class 2，最远连接距离8-10米 12．符合欧洲RoHS环保条例，全设备采用无铅制程，无毒害可回收材料制造 Page 3

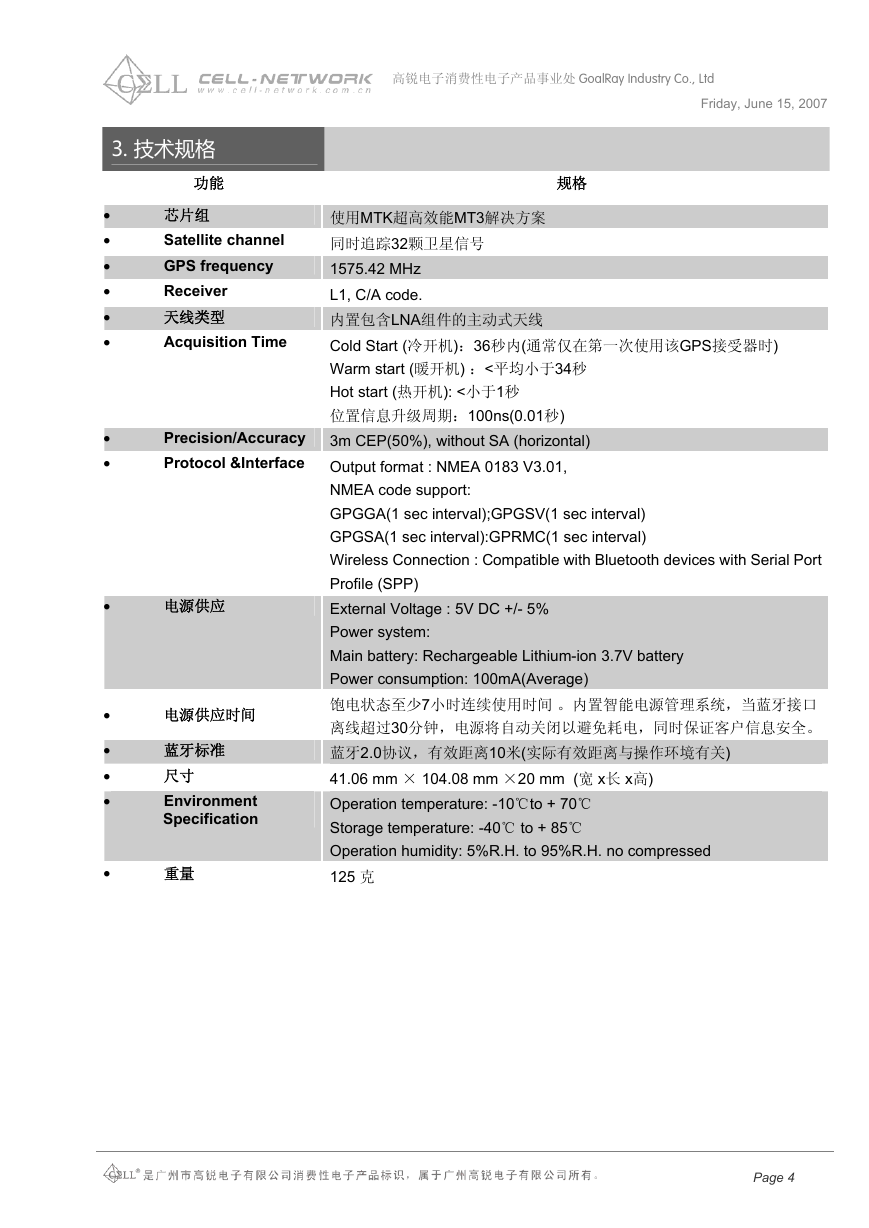

3. 技术规格功能高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 规格芯片组 Satellite channel GPS frequency Receiver 天线类型 Acquisition Time 使用MTK超高效能MT3解决方案同时追踪32颗卫星信号 1575.42 MHz L1, C/A code. 内置包含LNA组件的主动式天线 Cold Start (冷开机)：36秒内(通常仅在第一次使用该GPS接受器时) Warm start (暖开机) ：<平均小于34秒 Hot start (热开机): <小于1秒位置信息升级周期：100ns(0.01秒) 3m CEP(50%), without SA (horizontal) Precision/Accuracy Protocol &Interface Output format : NMEA 0183 V3.01, • • • • • • • • • • 电源供应电源供应时间 • • • Specification 蓝牙标准尺寸 Environment 重量 • NMEA code support: GPGGA(1 sec interval);GPGSV(1 sec interval) GPGSA(1 sec interval):GPRMC(1 sec interval) Wireless Connection : Compatible with Bluetooth devices with Serial Port Profile (SPP) External Voltage : 5V DC +/- 5% Power system: Main battery: Rechargeable Lithium-ion 3.7V battery Power consumption: 100mA(Average) 饱电状态至少7小时连续使用时间。内置智能电源管理系统，当蓝牙接口离线超过30分钟，电源将自动关闭以避免耗电，同时保证客户信息安全。蓝牙2.0协议，有效距离10米(实际有效距离与操作环境有关) 41.06 mm × 104.08 mm ×20 mm (宽 x长 x高) Operation temperature: -10℃to + 70℃ Storage temperature: -40℃ to + 85℃ Operation humidity: 5%R.H. to 95%R.H. no compressed 125 克 Page 4

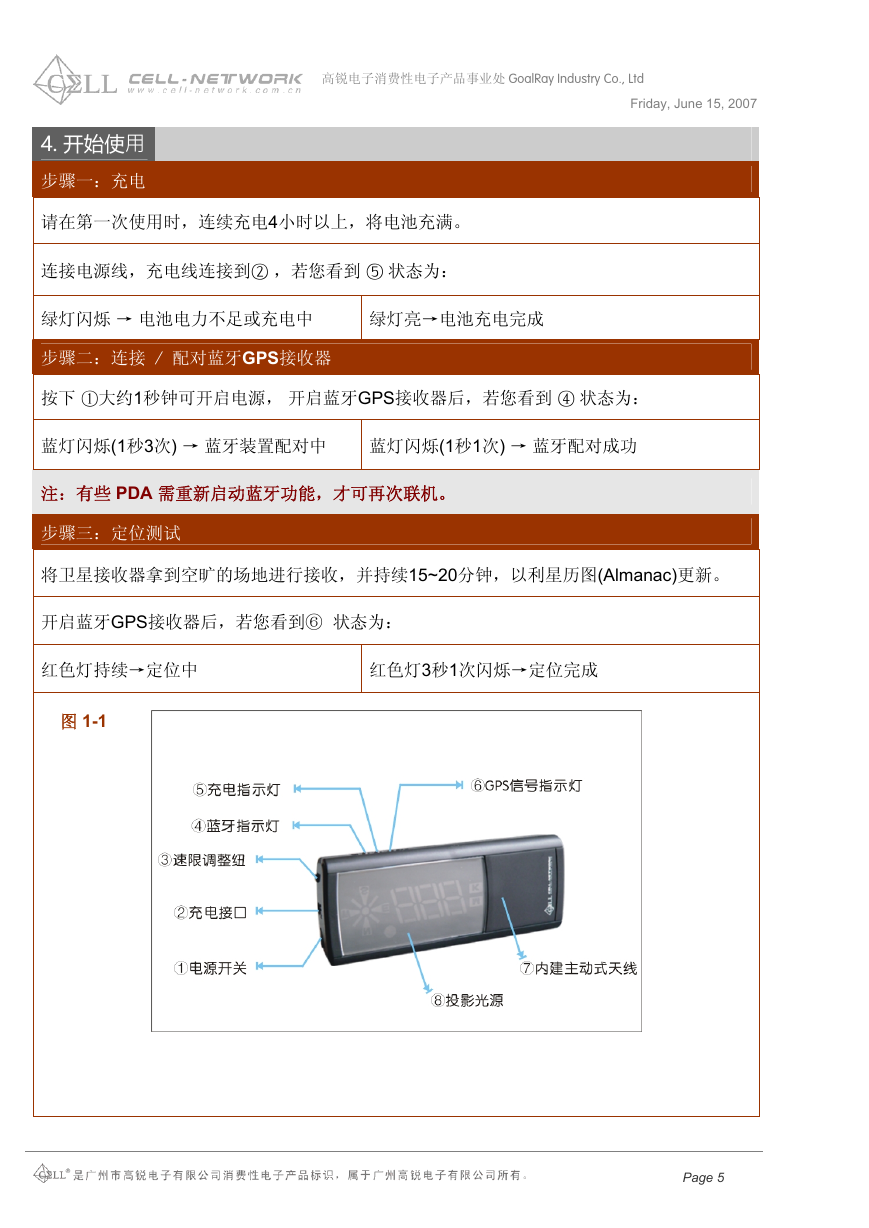

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 4. 开始使用步骤一：充电请在第一次使用时，连续充电4小时以上，将电池充满。连接电源线，充电线连接到② ，若您看到 ⑤ 状态为：绿灯闪烁 → 电池电力不足或充电中绿灯亮→电池充电完成步骤二：连接 / 配对蓝牙GPS接收器按下 ①大约1秒钟可开启电源，开启蓝牙GPS接收器后，若您看到 ④ 状态为：蓝灯闪烁(1秒3次) → 蓝牙装置配对中蓝灯闪烁(1秒1次) → 蓝牙配对成功注：有些 PDA 需重新启动蓝牙功能，才可再次联机。步骤三：定位测试将卫星接收器拿到空旷的场地进行接收，并持续15~20分钟，以利星历图(Almanac)更新。开启蓝牙GPS接收器后，若您看到⑥ 状态为：红色灯持续→定位中红色灯3秒1次闪烁→定位完成图 1-1 Page 5

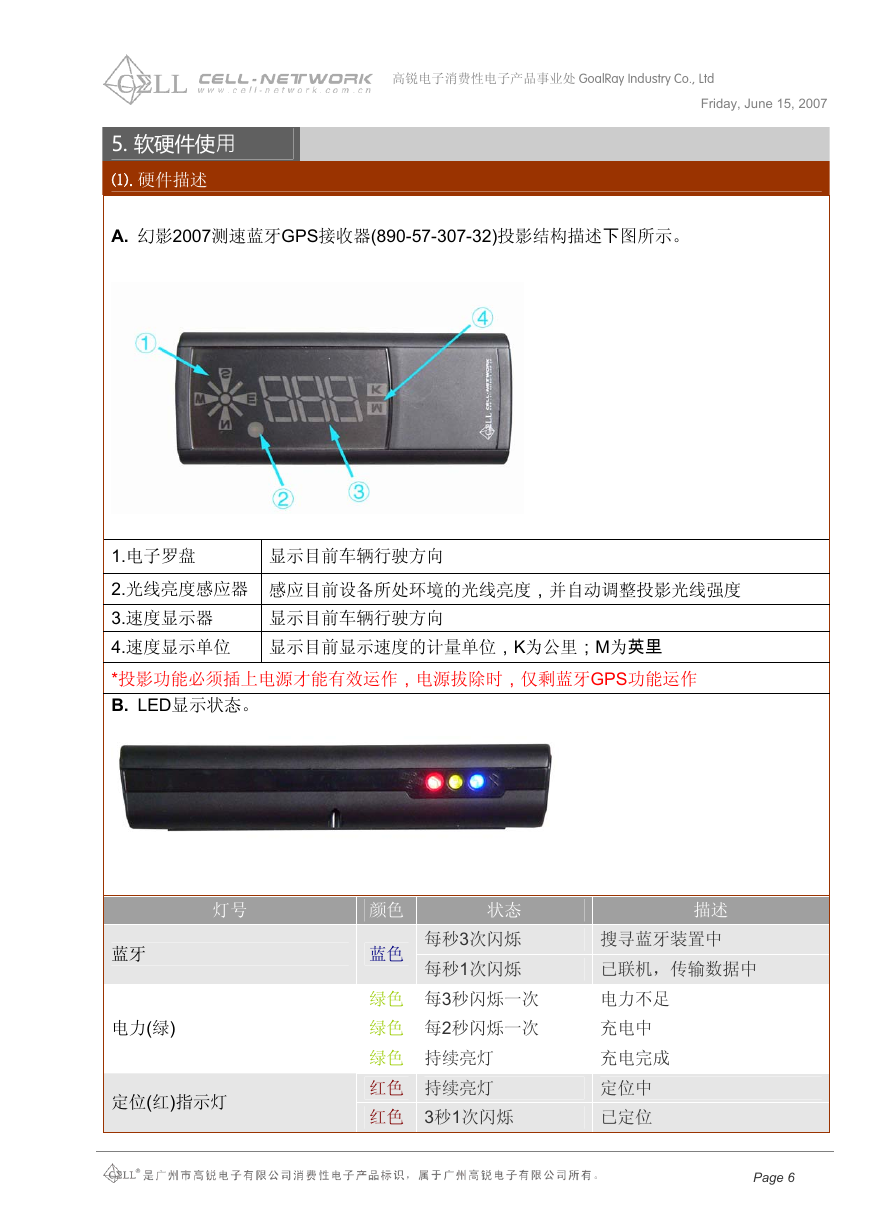

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 5. 软硬件使用 ⑴.硬件描述 A. 幻影2007测速蓝牙GPS接收器(890-57-307-32)投影结构描述下图所示。显示目前车辆行驶方向 1.电子罗盘 2.光线亮度感应器感应目前设备所处环境的光线亮度，并自动调整投影光线强度 3.速度显示器 4.速度显示单位显示目前显示速度的计量单位，K为公里；M为英里 *投影功能必须插上电源才能有效运作，电源拔除时，仅剩蓝牙GPS功能运作 B. LED显示状态。显示目前车辆行驶方向灯号蓝牙电力(绿) 定位(红)指示灯颜色蓝色状态每秒3次闪烁每秒1次闪烁绿色每3秒闪烁一次绿色每2秒闪烁一次绿色持续亮灯红色持续亮灯红色 3秒1次闪烁描述搜寻蓝牙装置中已联机，传输数据中电力不足充电中充电完成定位中已定位 Page 6

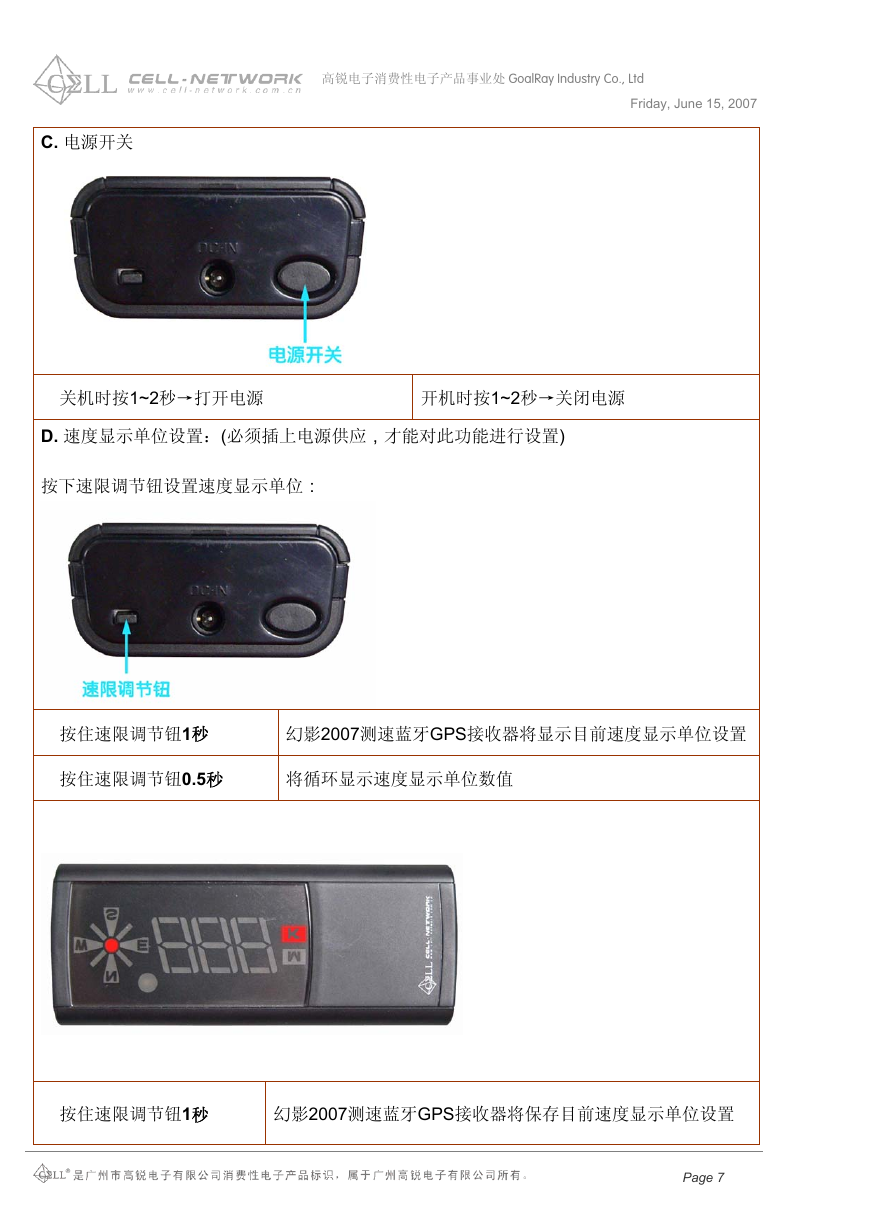

C. 电源开关高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, June 15, 2007 关机时按1~2秒→打开电源开机时按1~2秒→关闭电源 D. 速度显示单位设置：(必须插上电源供应，才能对此功能进行设置) 按下速限调节钮设置速度显示单位：按住速限调节钮1秒幻影2007测速蓝牙GPS接收器将显示目前速度显示单位设置按住速限调节钮0.5秒将循环显示速度显示单位数值按住速限调节钮1秒幻影2007测速蓝牙GPS接收器将保存目前速度显示单位设置 Page 7
