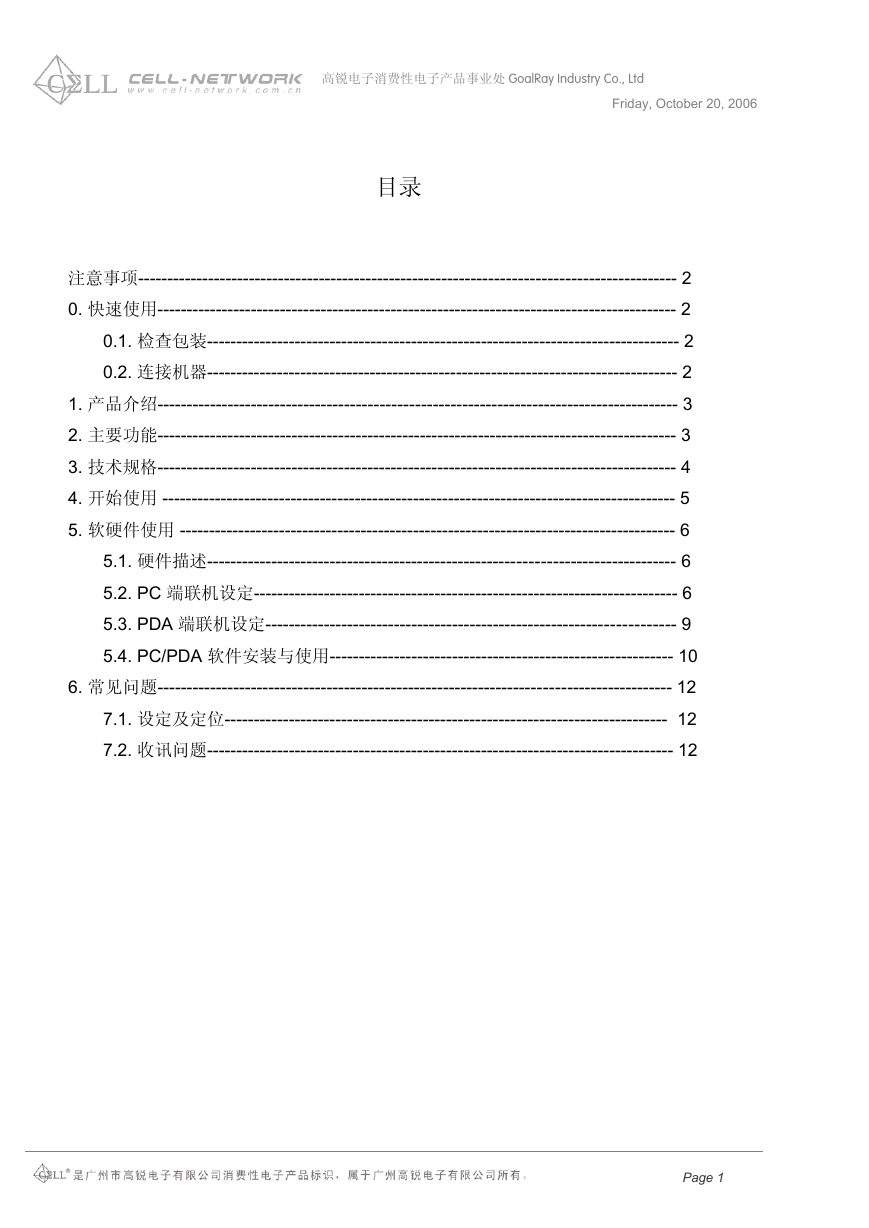

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 目录注意事项-------------------------------------------------------------------------------------------- 2 0. 快速使用----------------------------------------------------------------------------------------- 2 0.1. 检查包装--------------------------------------------------------------------------------- 2 0.2. 连接机器--------------------------------------------------------------------------------- 2 1. 产品介绍----------------------------------------------------------------------------------------- 3 2. 主要功能----------------------------------------------------------------------------------------- 3 3. 技术规格----------------------------------------------------------------------------------------- 4 4. 开始使用 ---------------------------------------------------------------------------------------- 5 5. 软硬件使用 ------------------------------------------------------------------------------------- 6 5.1. 硬件描述-------------------------------------------------------------------------------- 6 5.2. PC 端联机设定------------------------------------------------------------------------- 6 5.3. PDA 端联机设定---------------------------------------------------------------------- 9 5.4. PC/PDA 软件安装与使用----------------------------------------------------------- 10 6. 常见问题---------------------------------------------------------------------------------------- 12 7.1. 设定及定位---------------------------------------------------------------------------- 12 7.2. 收讯问题-------------------------------------------------------------------------------- 12 Page 1

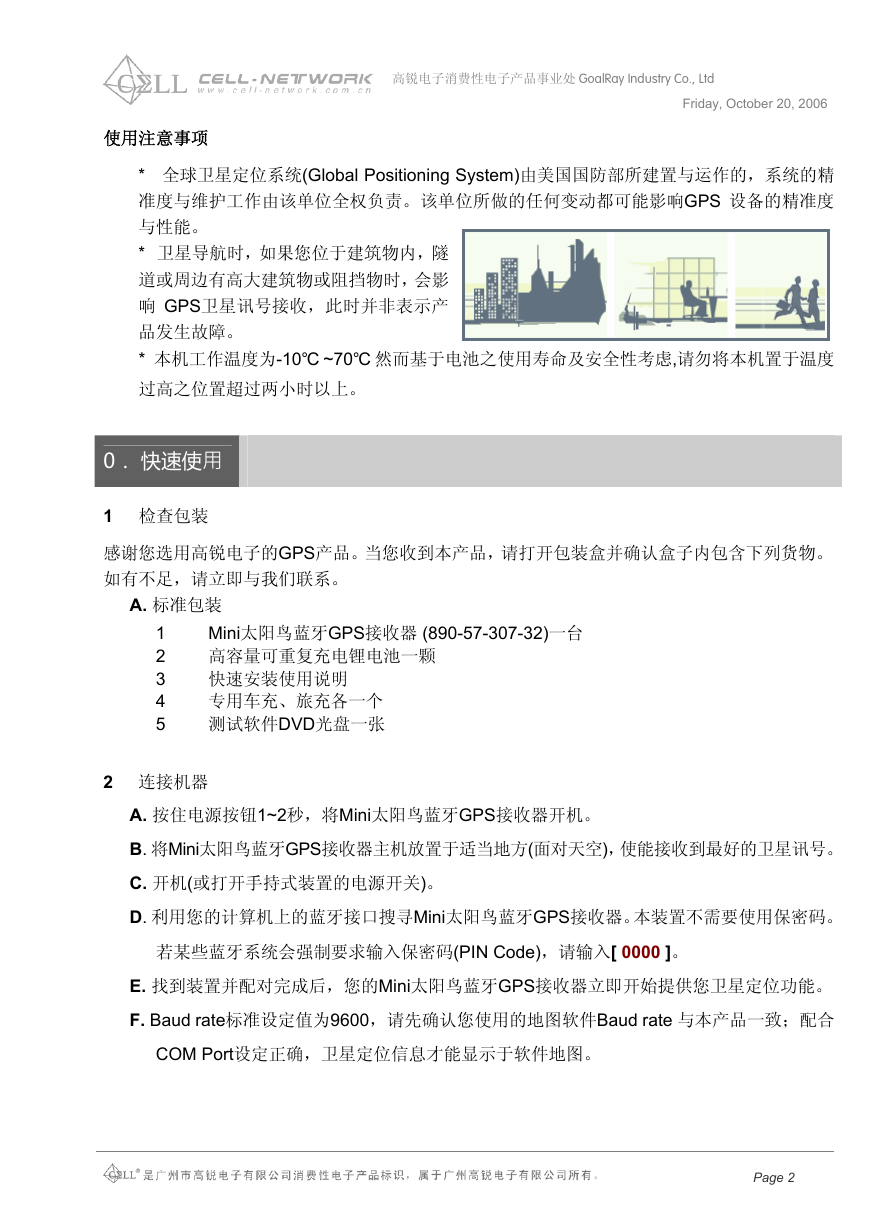

使用注意事项高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 * 全球卫星定位系统(Global Positioning System)由美国国防部所建置与运作的，系统的精准度与维护工作由该单位全权负责。该单位所做的任何变动都可能影响GPS 设备的精准度与性能。 * 卫星导航时，如果您位于建筑物内，隧道或周边有高大建筑物或阻挡物时，会影响 GPS卫星讯号接收，此时并非表示产品发生故障。 * 本机工作温度为-10℃ ~70℃ 然而基于电池之使用寿命及安全性考虑,请勿将本机置于温度过高之位置超过两小时以上。 0 ．快速使用 1 检查包装感谢您选用高锐电子的GPS产品。当您收到本产品，请打开包装盒并确认盒子内包含下列货物。如有不足，请立即与我们联系。 A. 标准包装 1 2 3 4 5 Mini太阳鸟蓝牙GPS接收器 (890-57-307-32)一台高容量可重复充电锂电池一颗快速安装使用说明专用车充、旅充各一个测试软件DVD光盘一张 2 连接机器 A. 按住电源按钮1~2秒，将Mini太阳鸟蓝牙GPS接收器开机。 B. 将Mini太阳鸟蓝牙GPS接收器主机放置于适当地方(面对天空)，使能接收到最好的卫星讯号。 C. 开机(或打开手持式装置的电源开关)。 D. 利用您的计算机上的蓝牙接口搜寻Mini太阳鸟蓝牙GPS接收器。本装置不需要使用保密码。若某些蓝牙系统会强制要求输入保密码(PIN Code)，请输入[ 0000 ]。 E. 找到装置并配对完成后，您的Mini太阳鸟蓝牙GPS接收器立即开始提供您卫星定位功能。 F. Baud rate标准设定值为9600，请先确认您使用的地图软件Baud rate 与本产品一致；配合 COM Port设定正确，卫星定位信息才能显示于软件地图。 Page 2

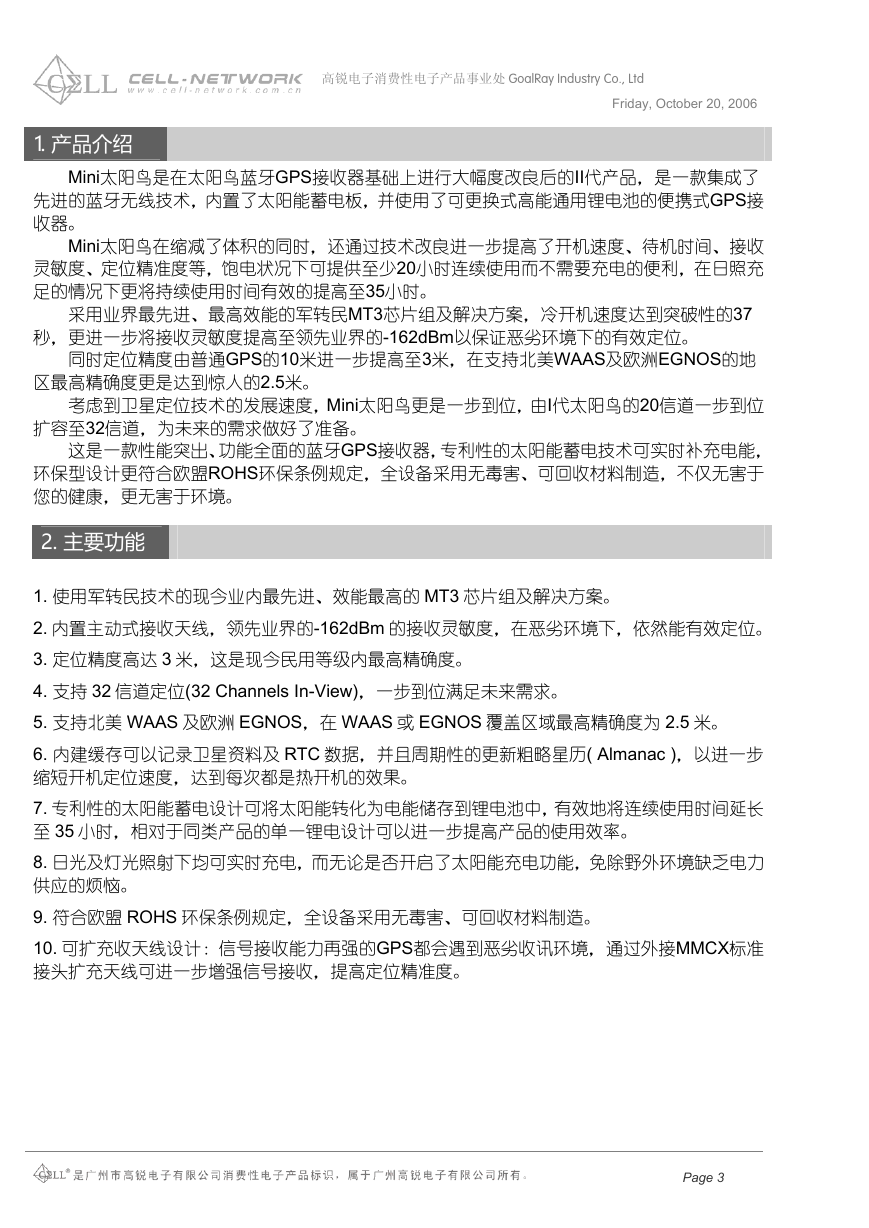

1. 产品介绍高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 Mini太阳鸟是在太阳鸟蓝牙GPS接收器基础上进行大幅度改良后的II代产品，是一款集成了先进的蓝牙无线技术，内置了太阳能蓄电板，并使用了可更换式高能通用锂电池的便携式GPS接收器。 Mini太阳鸟在缩减了体积的同时，还通过技术改良进一步提高了开机速度、待机时间、接收灵敏度、定位精准度等，饱电状况下可提供至少20小时连续使用而不需要充电的便利，在日照充足的情况下更将持续使用时间有效的提高至35小时。采用业界最先进、最高效能的军转民MT3芯片组及解决方案，冷开机速度达到突破性的37 秒，更进一步将接收灵敏度提高至领先业界的-162dBm以保证恶劣环境下的有效定位。同时定位精度由普通GPS的10米进一步提高至3米，在支持北美WAAS及欧洲EGNOS的地区最高精确度更是达到惊人的2.5米。扩容至32信道，为未来的需求做好了准备。考虑到卫星定位技术的发展速度，Mini太阳鸟更是一步到位，由I代太阳鸟的20信道一步到位这是一款性能突出、功能全面的蓝牙GPS接收器，专利性的太阳能蓄电技术可实时补充电能，环保型设计更符合欧盟ROHS环保条例规定，全设备采用无毒害、可回收材料制造，不仅无害于您的健康，更无害于环境。 2. 主要功能 1. 使用军转民技术的现今业内最先进、效能最高的 MT3 芯片组及解决方案。 2. 内置主动式接收天线，领先业界的-162dBm 的接收灵敏度，在恶劣环境下，依然能有效定位。 3. 定位精度高达 3 米，这是现今民用等级内最高精确度。 4. 支持 32 信道定位(32 Channels In-View)，一步到位满足未来需求。 5. 支持北美 WAAS 及欧洲 EGNOS，在 WAAS 或 EGNOS 覆盖区域最高精确度为 2.5 米。 6. 内建缓存可以记录卫星资料及 RTC 数据，并且周期性的更新粗略星历( Almanac )，以进一步缩短开机定位速度，达到每次都是热开机的效果。 7. 专利性的太阳能蓄电设计可将太阳能转化为电能储存到锂电池中，有效地将连续使用时间延长至 35 小时，相对于同类产品的单一锂电设计可以进一步提高产品的使用效率。 8. 日光及灯光照射下均可实时充电，而无论是否开启了太阳能充电功能，免除野外环境缺乏电力供应的烦恼。 9. 符合欧盟 ROHS 环保条例规定，全设备采用无毒害、可回收材料制造。 10. 可扩充收天线设计：信号接收能力再强的GPS都会遇到恶劣收讯环境，通过外接MMCX标准接头扩充天线可进一步增强信号接收，提高定位精准度。 Page 3

3. 技术规格功能芯片组 Satellite channel GPS frequency Receiver 天线类型外接天线端口 Acquisition Time Cold Start (冷开机) Warm start (暖开机) Hot start (热开机) 位置信息升级周期 Precision / Accuracy Protocol & Interface Output format NMEA code support Wireless Connection 电源供应 External Voltage Power system Main battery Backup battery Solar Panel Power consumption 电源供应时间高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 使用 MTK 超高效能 MT3 解决方案规格同时追踪 32 颗卫星信号 1575.42 MHz L1, C/A code. 内置主动式天线标准 MMCX 接口 37 秒内(通常仅在第一次使用该 GPS 接受器时) <平均小于 36 秒 <小于 1 秒 100ns(0.01 秒) 3m CEP(50%), without SA (horizontal) NMEA 0183 V3.01, GPGGA(1 sec interval);GPGSV(1 sec interval) GPGSA(1 sec interval):GPRMC(1 sec interval) Compatible with Bluetooth devices with Serial Port Profile (SPP) 5V DC +/- 5% Rechargeable Lithium-ion 3.7V battery on board 3V backup battery for RTC(Real Time Clock) auxiliary power provider 30mA(typical) 饱电状态至少 20 小时连续使用时间，日光照射充电状况下可延长至 35 小时。内置智能电源管理系统，当蓝牙接口离线超过 30 分钟，电源将自动关闭以避免耗电，同时保证客户信息安全。蓝牙标准蓝牙 2.0 协议，有效距离 10 米(实际有效距离与操作环境有关) 尺寸重量 Environment Specification Operation temperature Storage temperature Operation humidity 52 mm × 82 mm × 21 mm (宽 x 长 x 高) 65 克 -10℃ to + 70℃ -40℃ to + 85℃ 5%R.H. to 95%R.H. no compressed Page 4

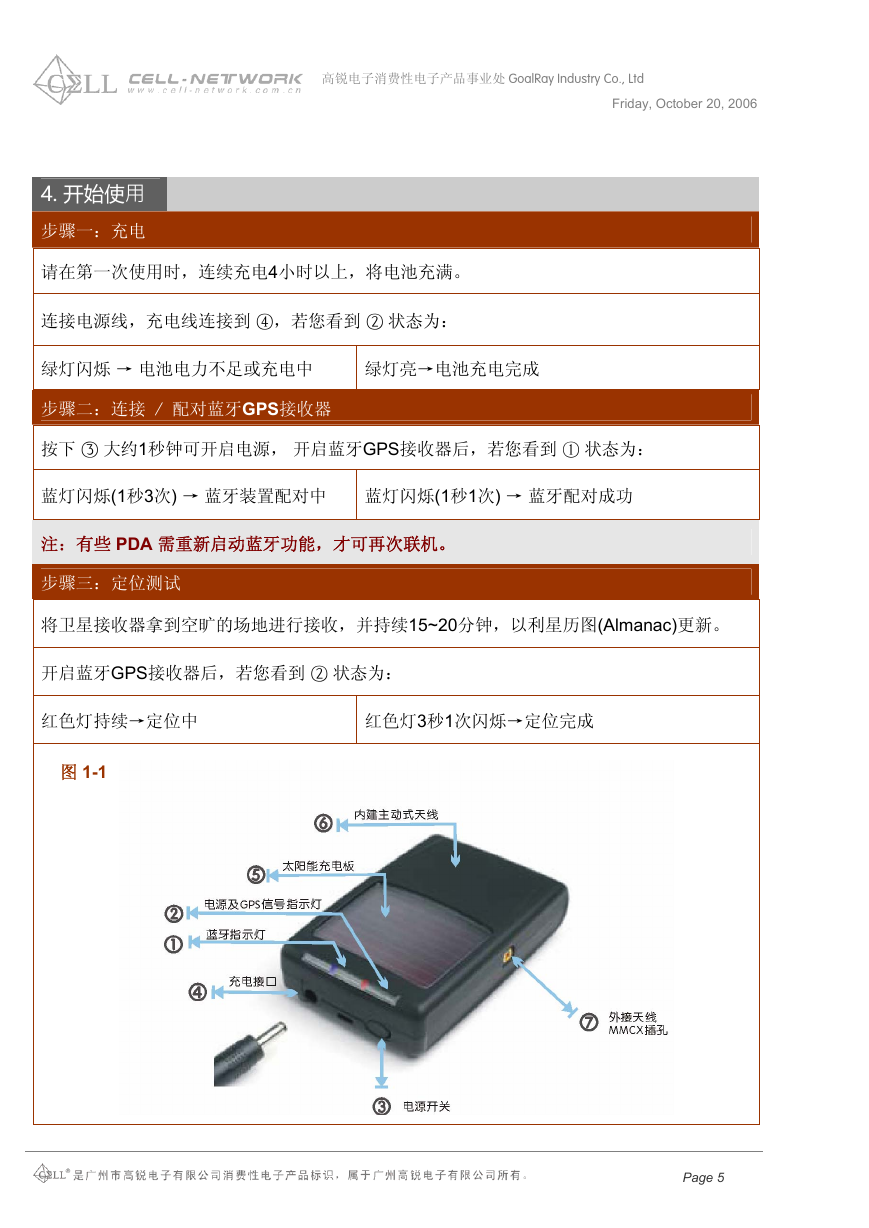

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 4. 开始使用步骤一：充电请在第一次使用时，连续充电4小时以上，将电池充满。连接电源线，充电线连接到 ④，若您看到 ② 状态为：绿灯闪烁 → 电池电力不足或充电中绿灯亮→电池充电完成步骤二：连接 / 配对蓝牙GPS接收器按下 ③ 大约1秒钟可开启电源，开启蓝牙GPS接收器后，若您看到 ① 状态为：蓝灯闪烁(1秒3次) → 蓝牙装置配对中蓝灯闪烁(1秒1次) → 蓝牙配对成功注：有些 PDA 需重新启动蓝牙功能，才可再次联机。步骤三：定位测试将卫星接收器拿到空旷的场地进行接收，并持续15~20分钟，以利星历图(Almanac)更新。开启蓝牙GPS接收器后，若您看到 ② 状态为：红色灯持续→定位中红色灯3秒1次闪烁→定位完成图 1-1 Page 5

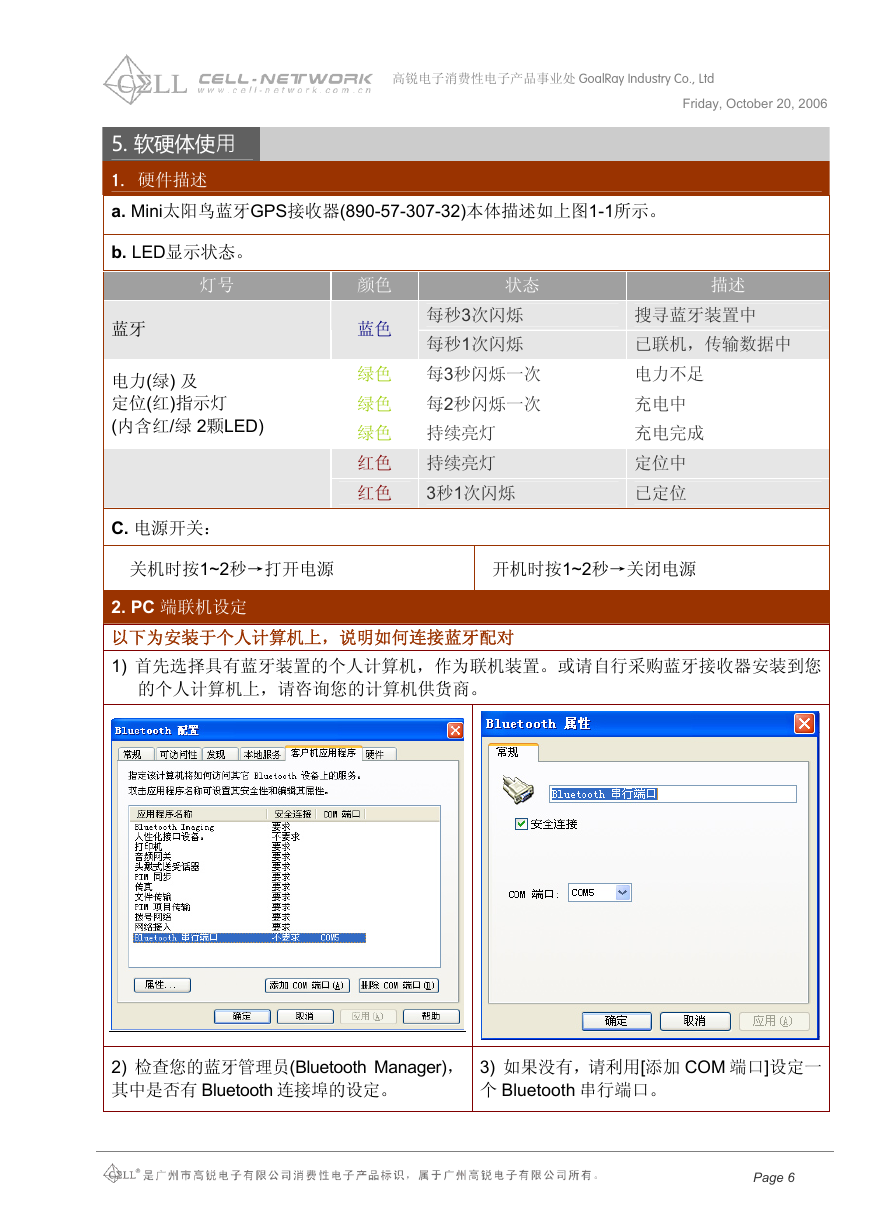

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 5. 软硬体使用 1. 硬件描述 a. Mini太阳鸟蓝牙GPS接收器(890-57-307-32)本体描述如上图1-1所示。 b. LED显示状态。灯号蓝牙电力(绿) 及定位(红)指示灯 (内含红/绿 2颗LED) C. 电源开关：颜色蓝色状态每秒3次闪烁每秒1次闪烁绿色每3秒闪烁一次绿色每2秒闪烁一次绿色持续亮灯红色持续亮灯红色 3秒1次闪烁描述搜寻蓝牙装置中已联机，传输数据中电力不足充电中充电完成定位中已定位关机时按1~2秒→打开电源开机时按1~2秒→关闭电源 2. PC 端联机设定以下为安装于个人计算机上，说明如何连接蓝牙配对 1) 首先选择具有蓝牙装置的个人计算机，作为联机装置。或请自行采购蓝牙接收器安装到您的个人计算机上，请咨询您的计算机供货商。 2) 检查您的蓝牙管理员(Bluetooth Manager)，其中是否有 Bluetooth 连接埠的设定。 3) 如果没有，请利用[添加 COM 端口]设定一个 Bluetooth 串行端口。 Page 6

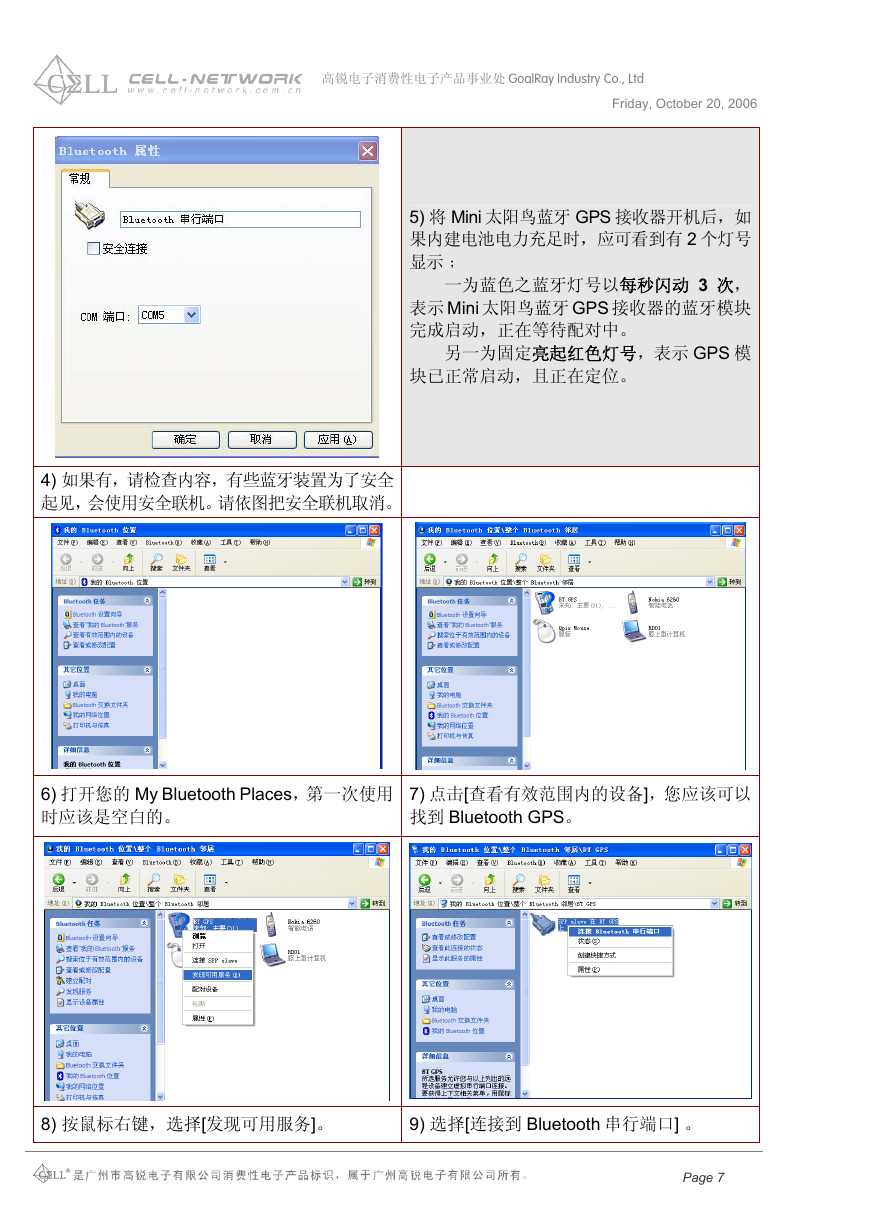

高锐电子消费性电子产品事业处 GoalRay Industry Co., Ltd Friday, October 20, 2006 5) 将 Mini 太阳鸟蓝牙 GPS 接收器开机后，如果内建电池电力充足时，应可看到有 2 个灯号显示﹔ 一为蓝色之蓝牙灯号以每秒闪动 3 次，表示 Mini 太阳鸟蓝牙 GPS 接收器的蓝牙模块完成启动，正在等待配对中。另一为固定亮起红色灯号，表示 GPS 模块已正常启动，且正在定位。 4) 如果有，请检查内容，有些蓝牙装置为了安全起见，会使用安全联机。请依图把安全联机取消。 6) 打开您的 My Bluetooth Places，第一次使用时应该是空白的。 7) 点击[查看有效范围内的设备]，您应该可以找到 Bluetooth GPS。 8) 按鼠标右键，选择[发现可用服务]。 9) 选择[连接到 Bluetooth 串行端口] 。 Page 7
