CT-520 多媒体车载导航仪使用说明北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 1 页共 32 页

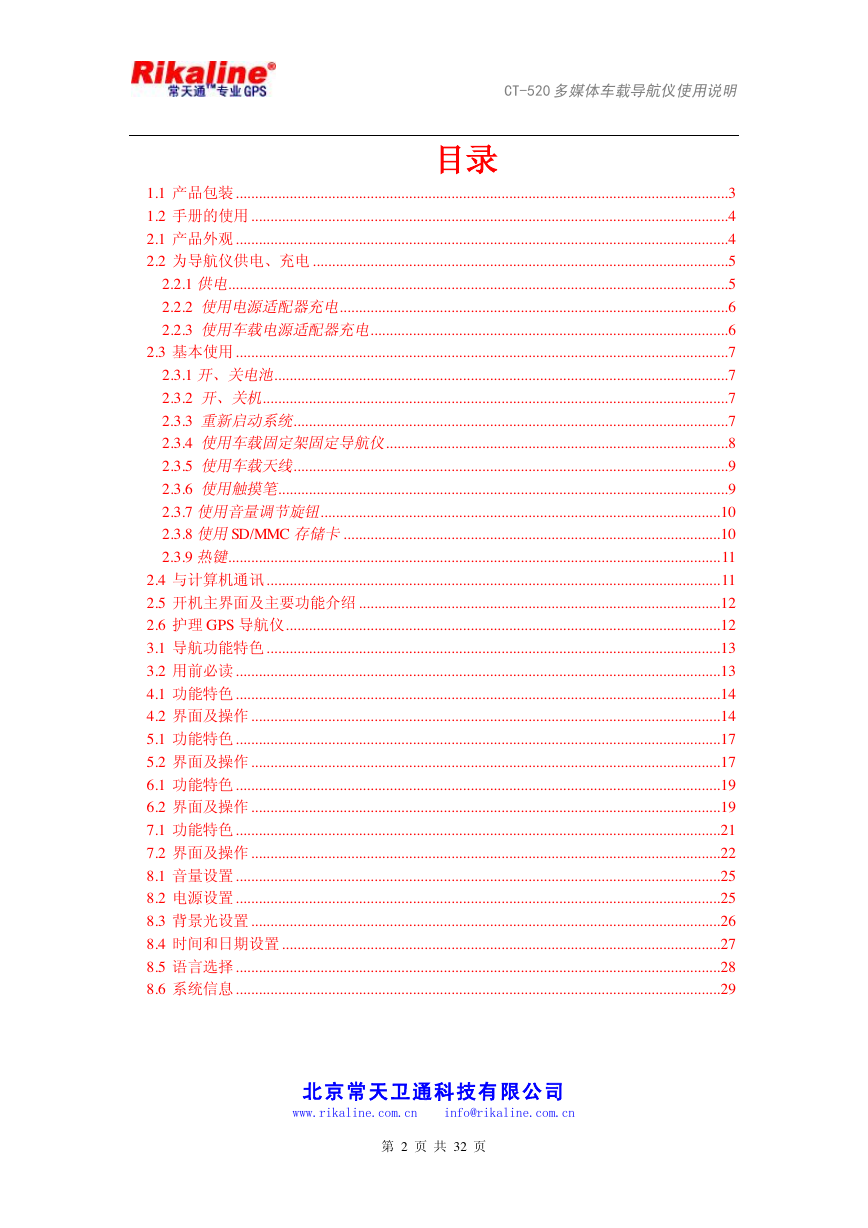

CT-520 多媒体车载导航仪使用说明目录 1.1 产品包装................................................................................................................................3 1.2 手册的使用............................................................................................................................4 2.1 产品外观................................................................................................................................4 2.2 为导航仪供电、充电............................................................................................................5 2.2.1 供电..................................................................................................................................5 2.2.2 使用电源适配器充电.....................................................................................................6 2.2.3 使用车载电源适配器充电.............................................................................................6 2.3 基本使用................................................................................................................................7 2.3.1 开、关电池......................................................................................................................7 2.3.2 开、关机.........................................................................................................................7 2.3.3 重新启动系统.................................................................................................................7 2.3.4 使用车载固定架固定导航仪.........................................................................................8 2.3.5 使用车载天线.................................................................................................................9 2.3.6 使用触摸笔.....................................................................................................................9 2.3.7 使用音量调节旋钮........................................................................................................10 2.3.8 使用SD/MMC 存储卡..................................................................................................10 2.3.9 热键................................................................................................................................11 2.4 与计算机通讯......................................................................................................................11 2.5 开机主界面及主要功能介绍..............................................................................................12 2.6 护理 GPS 导航仪.................................................................................................................12 3.1 导航功能特色......................................................................................................................13 3.2 用前必读..............................................................................................................................13 4.1 功能特色..............................................................................................................................14 4.2 界面及操作..........................................................................................................................14 5.1 功能特色..............................................................................................................................17 5.2 界面及操作..........................................................................................................................17 6.1 功能特色..............................................................................................................................19 6.2 界面及操作..........................................................................................................................19 7.1 功能特色..............................................................................................................................21 7.2 界面及操作..........................................................................................................................22 8.1 音量设置..............................................................................................................................25 8.2 电源设置..............................................................................................................................25 8.3 背景光设置..........................................................................................................................26 8.4 时间和日期设置..................................................................................................................27 8.5 语言选择..............................................................................................................................28 8.6 系统信息..............................................................................................................................29 北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 2 页共 32 页

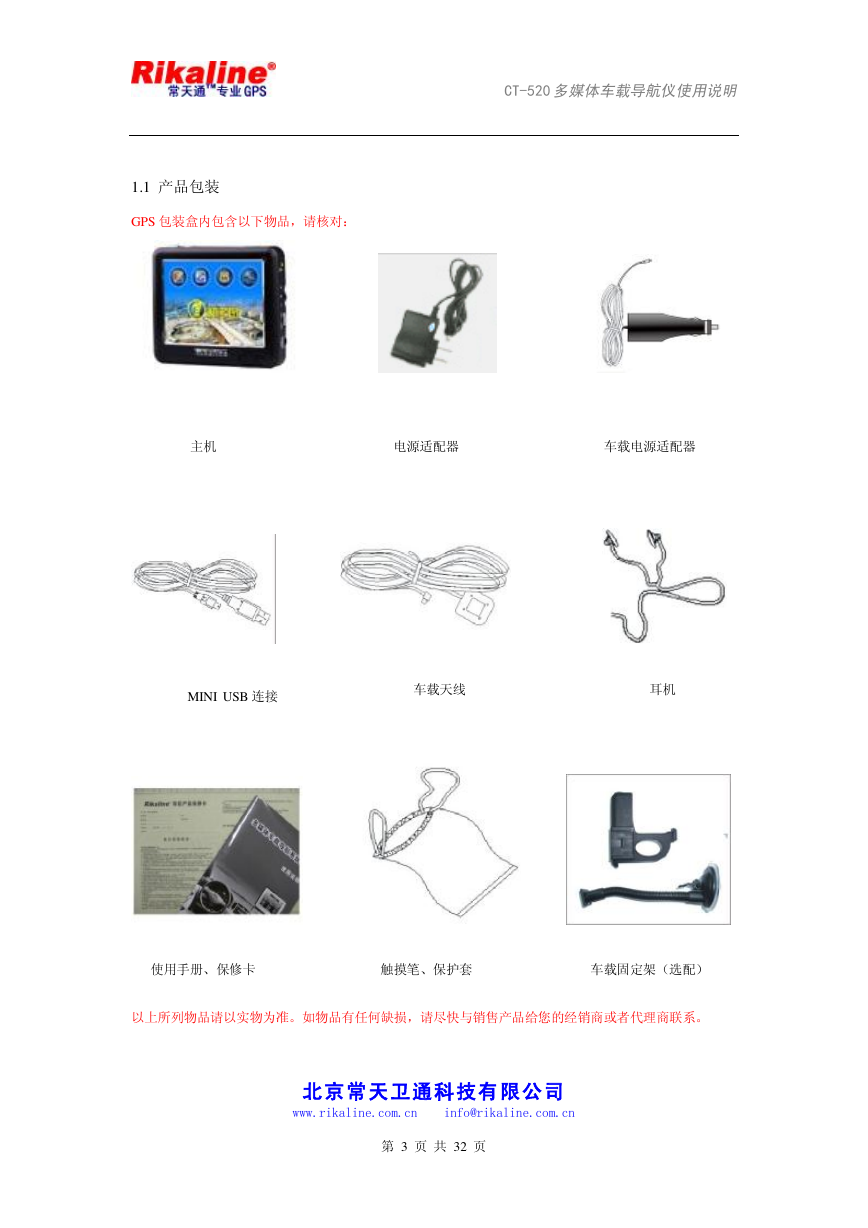

CT-520 多媒体车载导航仪使用说明 1.1 产品包装 GPS 包装盒内包含以下物品，请核对：主机电源适配器车载电源适配器 MINI USB 连接车载天线耳机使用手册、保修卡触摸笔、保护套车载固定架（选配）以上所列物品请以实物为准。如物品有任何缺损，请尽快与销售产品给您的经销商或者代理商联系。北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 3 页共 32 页

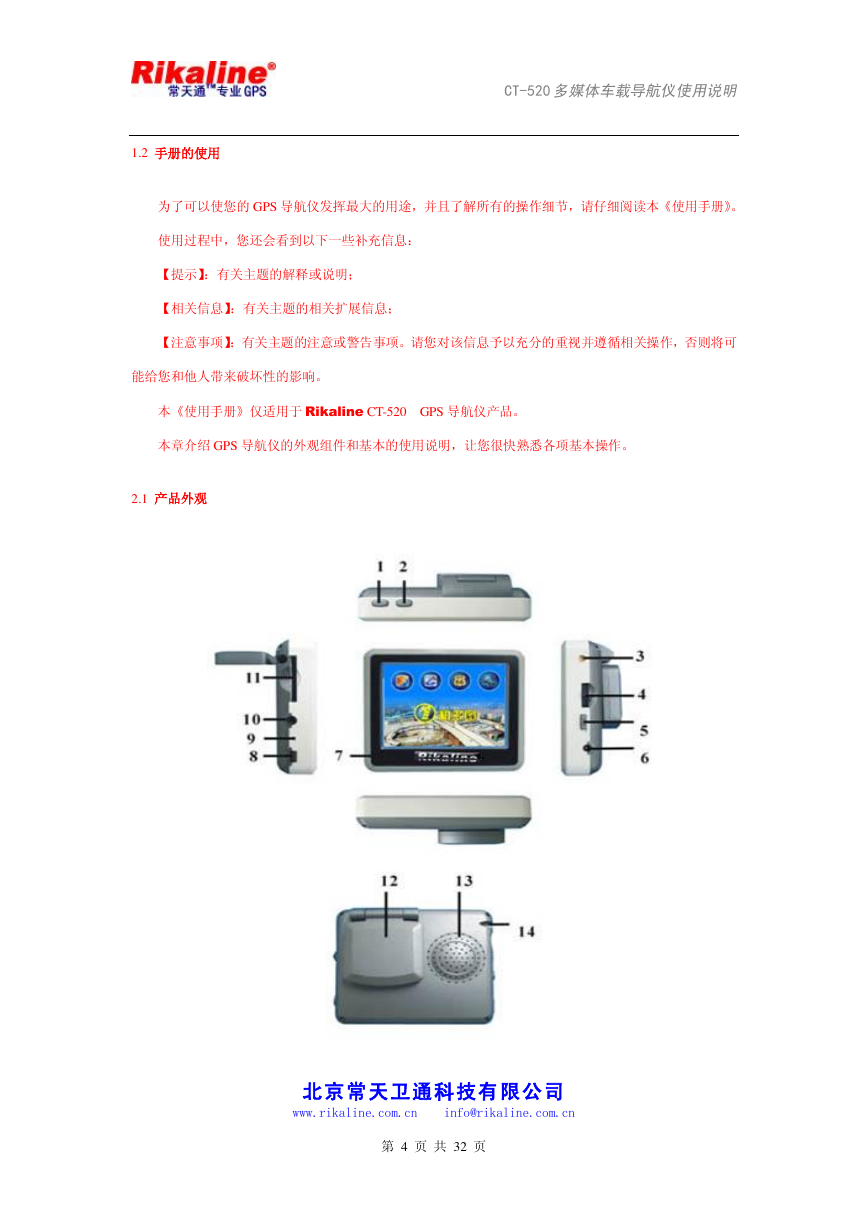

CT-520 多媒体车载导航仪使用说明 1.2 手册的使用为了可以使您的 GPS 导航仪发挥最大的用途，并且了解所有的操作细节，请仔细阅读本《使用手册》。使用过程中，您还会看到以下一些补充信息：【提示】：有关主题的解释或说明；【相关信息】：有关主题的相关扩展信息；【注意事项】：有关主题的注意或警告事项。请您对该信息予以充分的重视并遵循相关操作，否则将可能给您和他人带来破坏性的影响。本《使用手册》仅适用于 Rikaline CT-520 GPS 导航仪产品。本章介绍 GPS 导航仪的外观组件和基本的使用说明，让您很快熟悉各项基本操作。 2.1 产品外观北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 4 页共 32 页

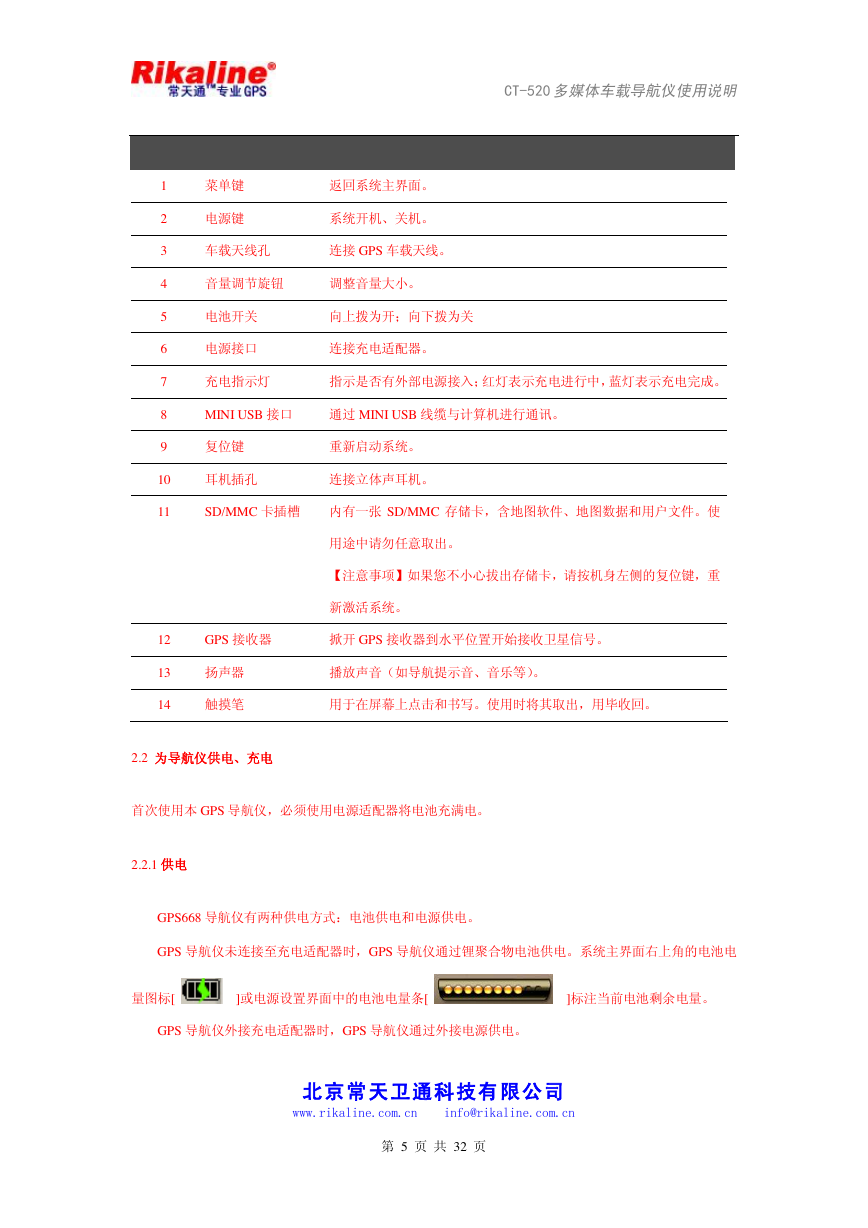

1 2 3 4 5 6 7 8 9 10 11 12 13 14 CT-520 多媒体车载导航仪使用说明菜单键电源键返回系统主界面。系统开机、关机。车载天线孔连接 GPS 车载天线。音量调节旋钮调整音量大小。电池开关电源接口向上拨为开；向下拨为关连接充电适配器。充电指示灯指示是否有外部电源接入；红灯表示充电进行中，蓝灯表示充电完成。 MINI USB 接口通过 MINI USB 线缆与计算机进行通讯。复位键耳机插孔重新启动系统。连接立体声耳机。 SD/MMC 卡插槽内有一张 SD/MMC 存储卡，含地图软件、地图数据和用户文件。使用途中请勿任意取出。【注意事项】如果您不小心拔出存储卡，请按机身左侧的复位键，重新激活系统。 GPS 接收器掀开 GPS 接收器到水平位置开始接收卫星信号。扬声器触摸笔播放声音（如导航提示音、音乐等）。用于在屏幕上点击和书写。使用时将其取出，用毕收回。 2.2 为导航仪供电、充电首次使用本 GPS 导航仪，必须使用电源适配器将电池充满电。 2.2.1 供电 GPS668 导航仪有两种供电方式：电池供电和电源供电。 GPS 导航仪未连接至充电适配器时，GPS 导航仪通过锂聚合物电池供电。系统主界面右上角的电池电量图标[ ]或电源设置界面中的电池电量条[ ]标注当前电池剩余电量。 GPS 导航仪外接充电适配器时，GPS 导航仪通过外接电源供电。北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 5 页共 32 页

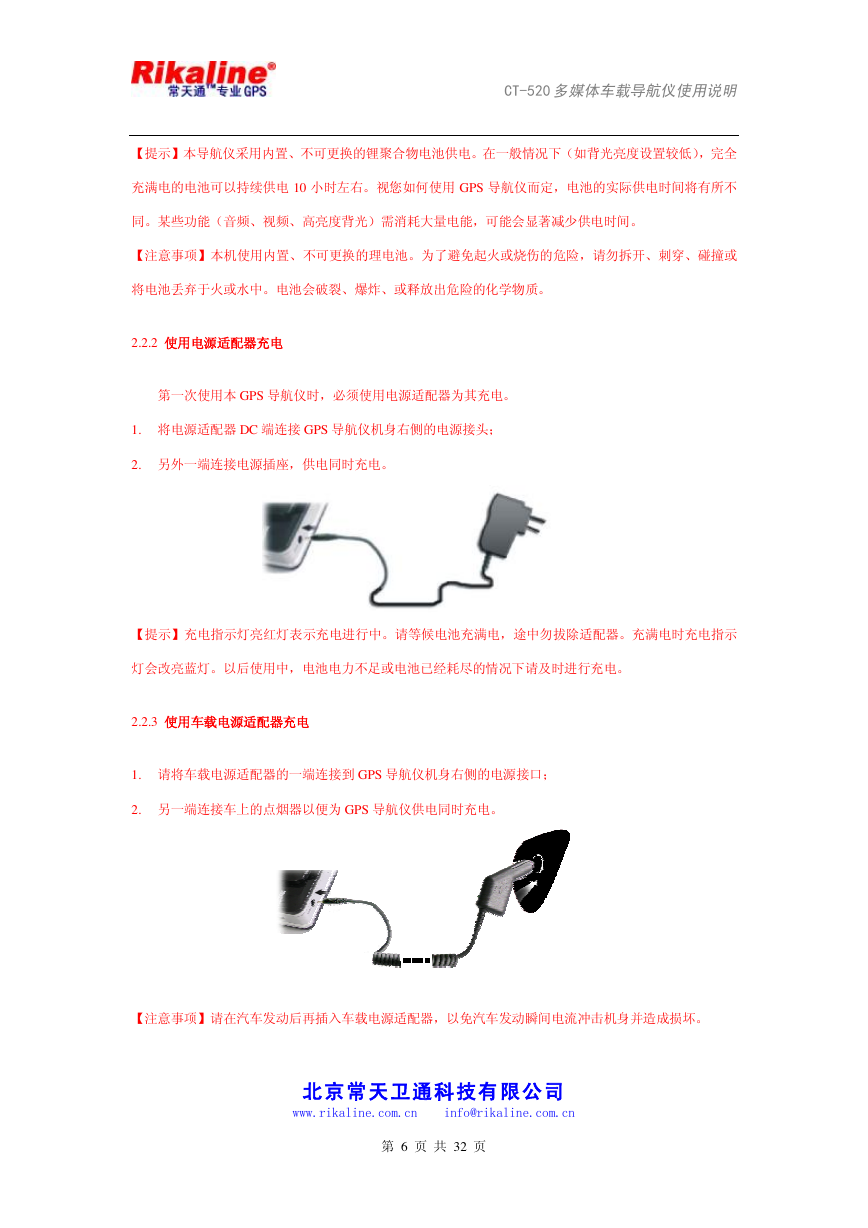

CT-520 多媒体车载导航仪使用说明【提示】本导航仪采用内置、不可更换的锂聚合物电池供电。在一般情况下（如背光亮度设置较低），完全充满电的电池可以持续供电 10 小时左右。视您如何使用 GPS 导航仪而定，电池的实际供电时间将有所不同。某些功能（音频、视频、高亮度背光）需消耗大量电能，可能会显著减少供电时间。【注意事项】本机使用内置、不可更换的理电池。为了避免起火或烧伤的危险，请勿拆开、刺穿、碰撞或将电池丢弃于火或水中。电池会破裂、爆炸、或释放出危险的化学物质。 2.2.2 使用电源适配器充电第一次使用本 GPS 导航仪时，必须使用电源适配器为其充电。 1. 将电源适配器 DC 端连接 GPS 导航仪机身右侧的电源接头； 2. 另外一端连接电源插座，供电同时充电。【提示】充电指示灯亮红灯表示充电进行中。请等候电池充满电，途中勿拔除适配器。充满电时充电指示灯会改亮蓝灯。以后使用中，电池电力不足或电池已经耗尽的情况下请及时进行充电。 2.2.3 使用车载电源适配器充电 1. 请将车载电源适配器的一端连接到 GPS 导航仪机身右侧的电源接口； 2. 另一端连接车上的点烟器以便为 GPS 导航仪供电同时充电。【注意事项】请在汽车发动后再插入车载电源适配器，以免汽车发动瞬间电流冲击机身并造成损坏。北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 6 页共 32 页

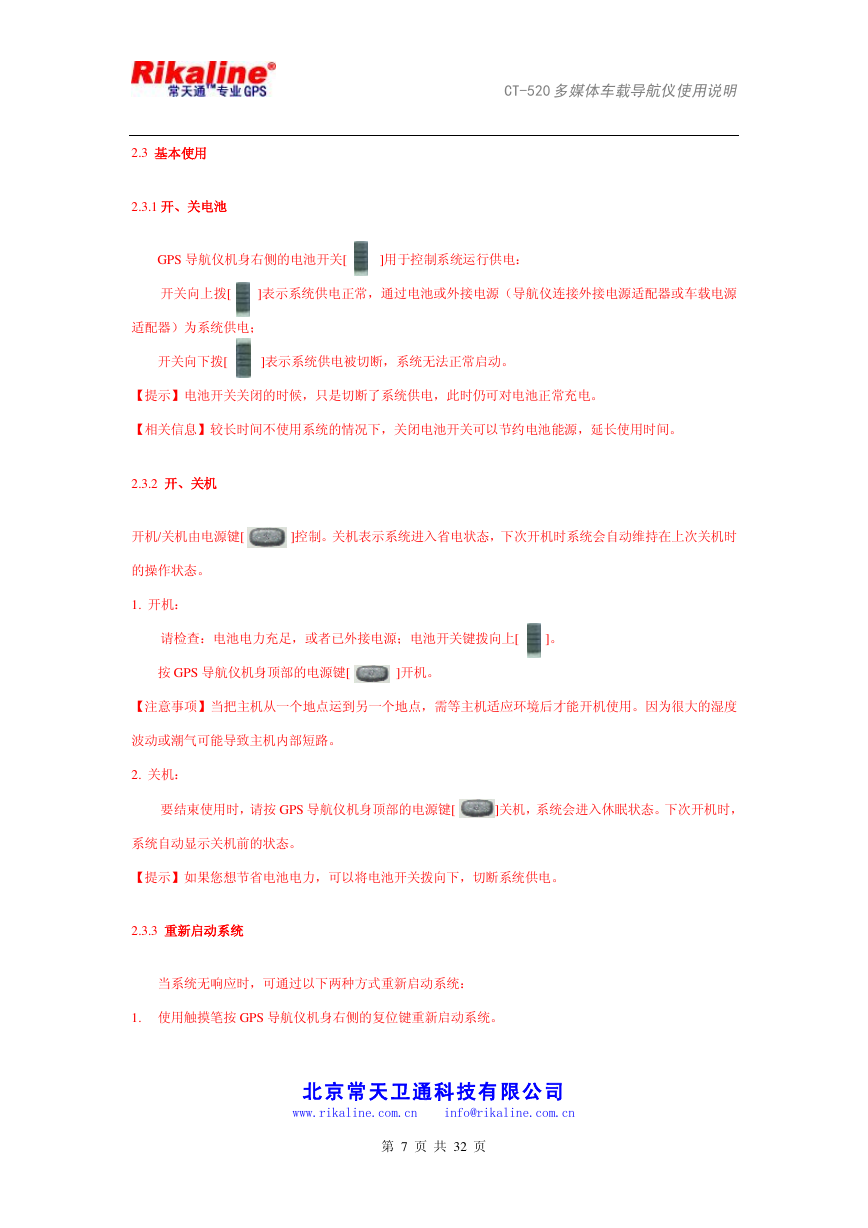

CT-520 多媒体车载导航仪使用说明 2.3 基本使用 2.3.1 开、关电池 GPS 导航仪机身右侧的电池开关[ ] 用于控制系统运行供电：开关向上拨[ ] 表示系统供电正常，通过电池或外接电源（导航仪连接外接电源适配器或车载电源适配器）为系统供电；开关向下拨[ ]表示系统供电被切断，系统无法正常启动。【提示】电池开关关闭的时候，只是切断了系统供电，此时仍可对电池正常充电。【相关信息】较长时间不使用系统的情况下，关闭电池开关可以节约电池能源，延长使用时间。 2.3.2 开、关机开机/关机由电源键[ ] 控制。关机表示系统进入省电状态，下次开机时系统会自动维持在上次关机时的操作状态。 1. 开机：请检查：电池电力充足，或者已外接电源；电池开关键拨向上[ ]。按 GPS 导航仪机身顶部的电源键[ ] 开机。【注意事项】当把主机从一个地点运到另一个地点，需等主机适应环境后才能开机使用。因为很大的湿度波动或潮气可能导致主机内部短路。 2. 关机：要结束使用时，请按 GPS 导航仪机身顶部的电源键[ ] 关机，系统会进入休眠状态。下次开机时，系统自动显示关机前的状态。【提示】如果您想节省电池电力，可以将电池开关拨向下，切断系统供电。 2.3.3 重新启动系统当系统无响应时，可通过以下两种方式重新启动系统： 1. 使用触摸笔按 GPS 导航仪机身右侧的复位键重新启动系统。北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 7 页共 32 页

CT-520 多媒体车载导航仪使用说明 2. 将电池开关拨向下切断系统供电，再拨向上重新启动系统。【相关信息】下列情况可能导致系统无响应状况： 1. 画面切换过程出现延迟、停滞，导致画面无法顺利切换； 2. 点选功能，执行时间过长，无法激活； 3. 按电源键无法执行开关动作。【注意事项】系统无响应时，通过复位键或电池开关重新启动系统，将会丢失尚未保存的系统信息。请自行定时做好数据备份。 2.3.4 使用车载固定架固定导航仪车载固定架由托架和支架组成。在车内使用 GPS 时，应使用车载固定架将机身固定于前挡风玻璃下的仪表板上。【注意事项】使用车载固定架时，请慎选放置的位置。勿将 GPS 导航仪放在会阻碍开车视线的位置；不可随意摆放而不加以固定；不可固定于安全气囊所在之处；不可放在安全气囊膨胀后的区域。北京常天卫通科技有限公司 www.rikaline.com.cn info@rikaline.com.cn 第 8 页共 32 页
