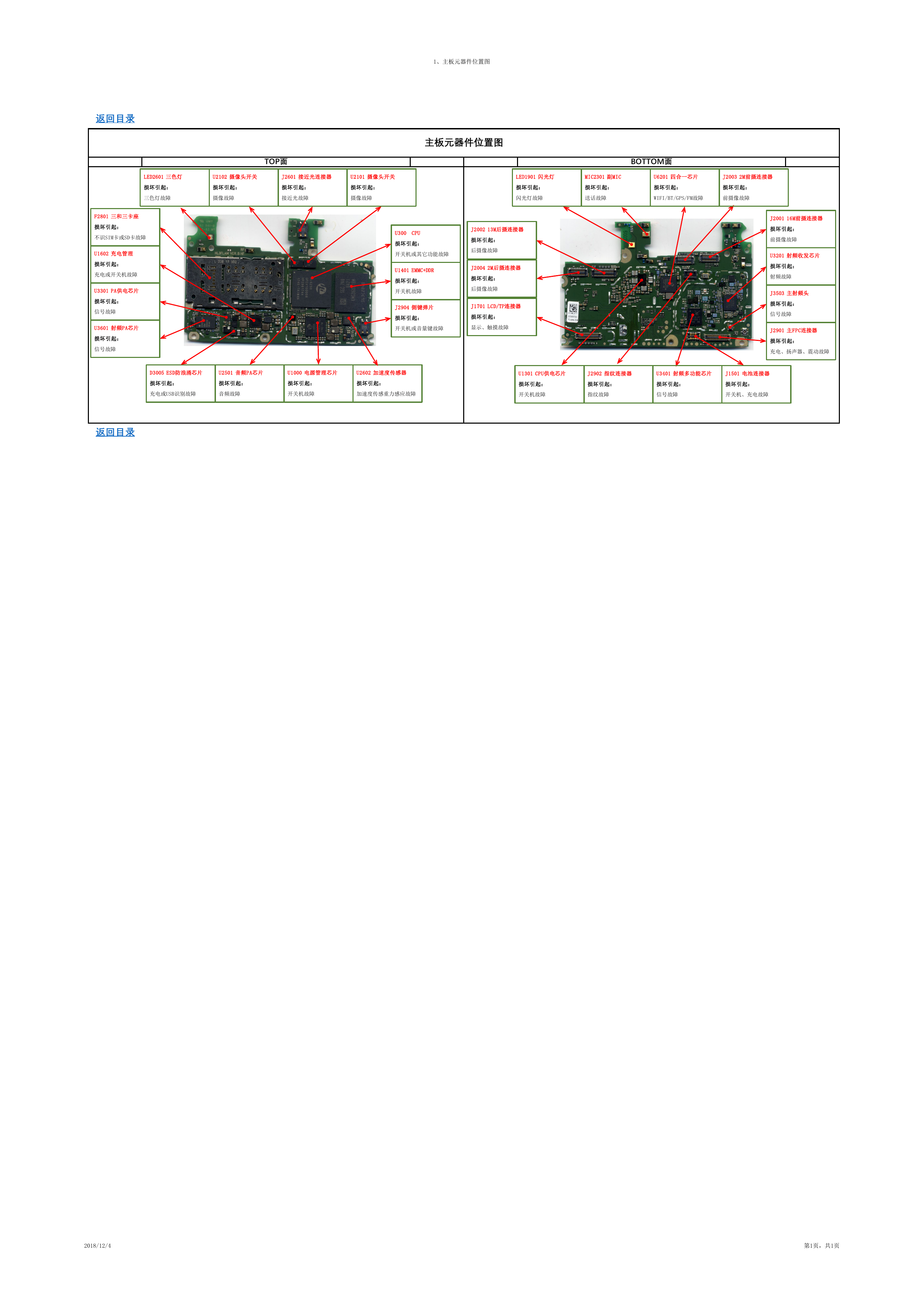

返回目录 1、主板元器件位置图 主板元器件位置图 TOP面 BOTTOM面 LED2601 三色灯 U2102 摄像头开关 J2601 接近光连接器 U2101 摄像头开关 LED1901 闪光灯 MIC2301 副MIC U6201 四合一芯片 J2003 2M前摄连接器 损坏引起： 三色灯故障 损坏引起： 摄像故障 损坏引起： 接近光故障 损坏引起： 摄像故障 损坏引起： 闪光灯故障 损坏引起： 送话故障 损坏引起： 损坏引起： WIFI/BT/GPS/FM故障 前摄像故障 U300 CPU 损坏引起： 开关机或其它功能故障 U1401 EMMC+DDR 损坏引起： 开关机故障 J2904 侧键弹片 损坏引起： 开关机或音量键故障 J2002 13M后摄连接器 损坏引起： 后摄像故障 J2004 2M后摄连接器 损坏引起： 后摄像故障 J1701 LCD/TP连接器 损坏引起： 显示、触摸故障 J2001 16M前摄连接器 损坏引起： 前摄像故障 U3201 射频收发芯片 损坏引起： 射频故障 J3503 主射频头 损坏引起： 信号故障 J2901 主FPC连接器 损坏引起： 充电、扬声器、震动故障 D3005 ESD防浪涌芯片 U2501 音频PA芯片 U1000 电源管理芯片 U2602 加速度传感器 U1301 CPU供电芯片 J2902 指纹连接器 U3401 射频多功能芯片 J1501 电池连接器 损坏引起： 损坏引起： 充电或USB识别故障 音频故障 损坏引起： 开关机故障 损坏引起： 加速度传感重力感应故障 损坏引起： 开关机故障 损坏引起： 指纹故障 损坏引起： 信号故障 损坏引起： 开关机、充电故障 F2801 三和三卡座 损坏引起： 不识SIM卡或SD卡故障 U1602 充电管理 损坏引起： 充电或开关机故障 U3301 PA供电芯片 损坏引起： 信号故障 U3601 射频PA芯片 损坏引起： 信号故障 返回目录 2018/12/4 第1页，共1页
