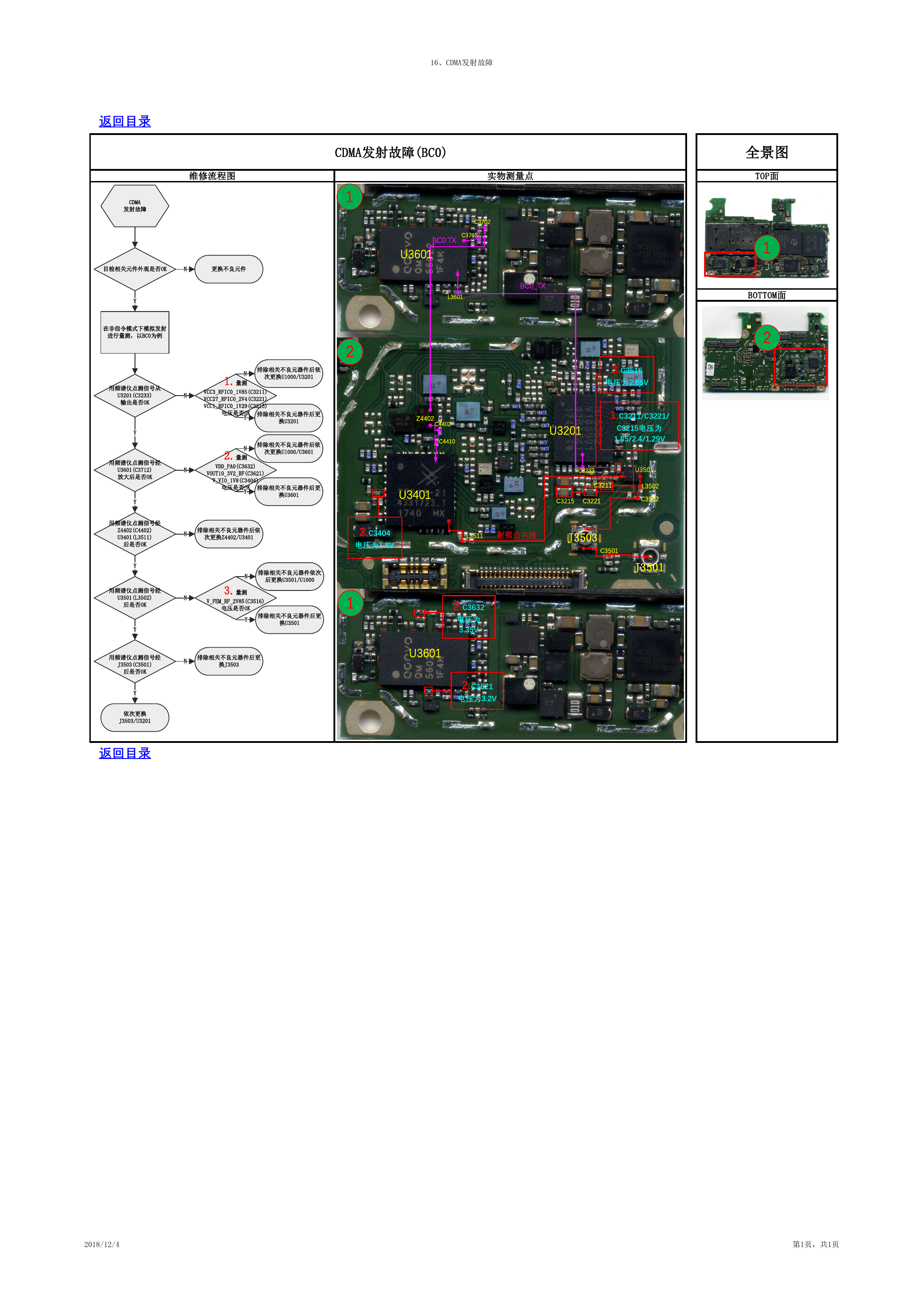

16、CDMA发射故障 CDMA发射故障(BC0) 维修流程图 实物测量点 全景图 TOP面 1 BOTTOM面 2 1 2 C3702 C3712 BC0 TX U3601 BC0_TX L3601 Z4402 C4402 C4410 U3401 3.C3516 电压为2.85V U3201 1.C3211/C3221/ C3215电压为 1.85/2.4/1.29V C3233 C3211 C3215 C3221 U3501 L3502 C3502 目检相关元件外观是否OK N 更换不良元件 N 1.量测 排除相关不良元器件后依 次更换U1000/U3201 VCC3_RFIC0_1V85(C3211) VCC27_RFIC0_2V4(C3221) VCC1_RFIC0_1V29(C3215) 电压是否OK Y 排除相关不良元器件后更 换U3201 N 2.量测 排除相关不良元器件后依 次更换U1000/U3601 VDD_PA0(C3632) VOUT10_3V2_RF(C3621) V_VIO_1V8(C3404) N N 电压是否OK 排除相关不良元器件后更 Y 换U3601 返回目录 CDMA 发射故障 Y 在非信令模式下模拟发射 进行量测，以BC0为例 用频谱仪点测信号从 U3201(C3233) 输出是否OK Y 用频谱仪点测信号经 U3601(C3712) 放大后是否OK Y 用频谱仪点测信号经 Z4402(C4402) U3401(L3511) 后是否OK Y 用频谱仪点测信号经 U3501(L3502) 后是否OK Y 用频谱仪点测信号经 J3503(C3501) 后是否OK Y 依次更换 J3503/U3201 返回目录 J3501 N 排除相关不良元器件后依 次更换Z4402/U3401 2.C3404 电压为1.8V L3511 射频公共线 J3503 C3501 N 排除相关不良元器件依次 后更换U3501/U1000 3.量测 V_FEM_RF_2V85(C3516) 电压是否OK Y 排除相关不良元器件后更 换U3501 1 排除相关不良元器件后更 换J3503 U3601 N N 2.C3632 电压为 3.35V 2.C3621 电压为3.2V 2018/12/4 第1页，共1页
