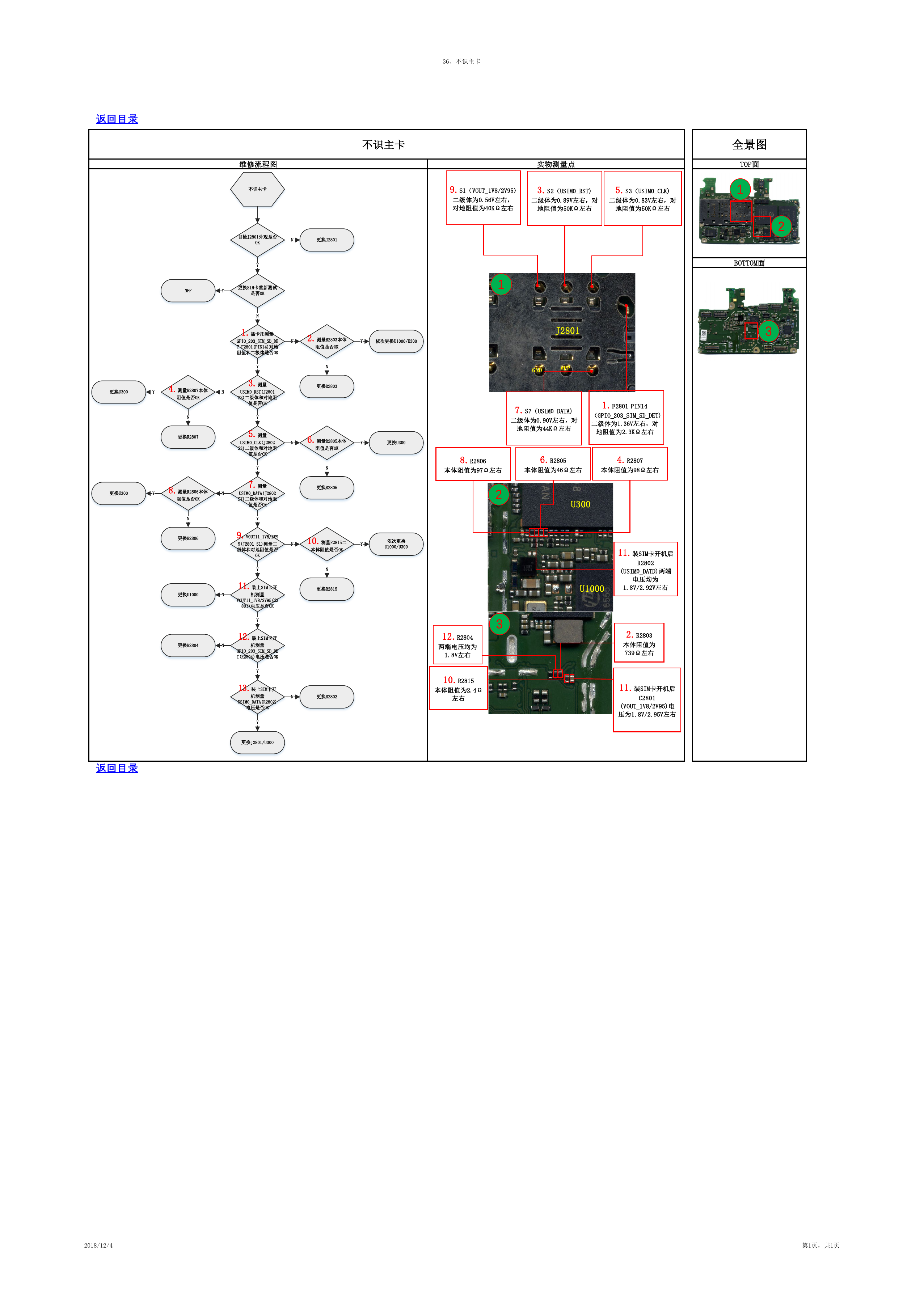

返回目录 36、不识主卡 不识主卡 实物测量点 9.S1（VOUT_1V8/2V95) 二级体为0.56V左右， 对地阻值为40KΩ左右 3.S2（USIM0_RST) 5.S3（USIM0_CLK) 二级体为0.89V左右，对 二级体为0.83V左右，对 地阻值为50KΩ左右 地阻值为50KΩ左右 N 更换J2801 维修流程图 不识主卡 目检J2801外观是否 OK Y NFF Y 更换SIM卡重新测试 是否OK 1 N N N N N 1.插卡托测量 GPIO_203_SIM_SD_DE T F2801(PIN14)对地 阻值和二极体是否OK Y 3.测量 USIM0_RST(J2801 S2)二级体和对地阻 值是否OK Y 5.测量 USIM0_CLK(J2802 S3)二级体和对地阻 值是否OK Y 7.测量 USIM0_DATA(J2802 S7)二级体和对地阻 值是否OK Y 9.VOUT11_1V8/2V9 5(J2801 S1)测量二 级体和对地阻值是否 OK Y 11.装上SIM卡开 机测量 VOUT11_1V8/2V95(C2 801)电压是否OK Y 12.装上SIM卡开 机测量 GPIO_203_SIM_SD_DE T(R2804)电压是否OK Y 13.装上SIM卡开 机测量 USIM0_DATA(R2802) 电压是否OK Y 更换J2801/U300 更换U300 Y 4.测量R2807本体 阻值是否OK N 更换R2807 更换U300 Y 8.测量R2806本体 阻值是否OK N 更换R2806 更换U1000 更换R2804 返回目录 N N N 2.测量R2803本体 阻值是否OK Y 依次更换U1000/U300 N 更换R2803 6.测量R2805本体 阻值是否OK Y 更换U300 N 更换R2805 10.测量R2815二 本体阻值是否OK Y 依次更换 U1000/U300 N 更换R2815 12.R2804 两端电压均为 1.8V左右 10.R2815 本体阻值为2.4Ω 左右 N 更换R2802 J2801 GND VPP 7.S7（USIM0_DATA) 二级体为0.90V左右，对 地阻值为44KΩ左右 1.F2801 PIN14 （GPIO_203_SIM_SD_DET) 二级体为1.36V左右，对 地阻值为2.3KΩ左右 8.R2806 6.R2805 4.R2807 本体阻值为97Ω左右 本体阻值为46Ω左右 本体阻值为98Ω左右 2 3 U300 11.装SIM卡开机后 R2802 (USIM0_DATD)两端 电压均为 1.8V/2.92V左右 U1000 2.R2803 本体阻值为 739Ω左右 11.装SIM卡开机后 C2801 (VOUT_1V8/2V95)电 压为1.8V/2.95V左右 全景图 TOP面 1 BOTTOM面 2 3 2018/12/4 第1页，共1页
