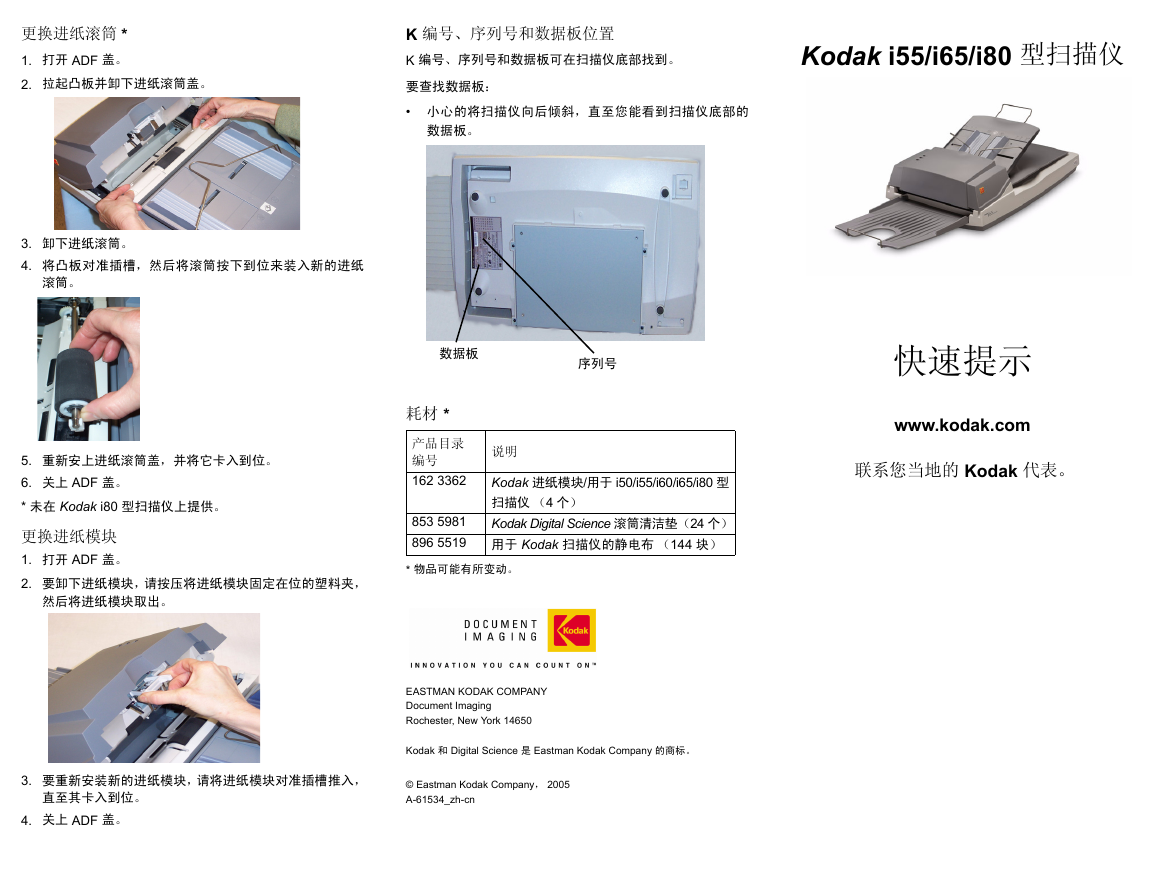

更换进纸滚筒 * 1. 打开 ADF 盖。 2. 拉起凸板并卸下进纸滚筒盖。 K 编号、序列号和数据板位置 K 编号、序列号和数据板可在扫描仪底部找到。 要查找数据板： • 小心的将扫描仪向后倾斜，直至您能看到扫描仪底部的 数据板。 Kodak i55/i65/i80 型扫描仪 3. 卸下进纸滚筒。 4. 将凸板对准插槽，然后将滚筒按下到位来装入新的进纸 滚筒。 5. 重新安上进纸滚筒盖，并将它卡入到位。 6. 关上 ADF 盖。 * 未在 Kodak i80 型扫描仪上提供。 更换进纸模块 1. 打开 ADF 盖。 2. 要卸下进纸模块，请按压将进纸模块固定在位的塑料夹， 然后将进纸模块取出。 数据板 序列号 耗材 * 产品目录 编号 162 3362 说明 Kodak 进纸模块/用于 i50/i55/i60/i65/i80 型 扫描仪 （4 个） Kodak Digital Science 滚筒清洁垫（24 个） 853 5981 896 5519 用于 Kodak 扫描仪的静电布 （144 块） * 物品可能有所变动。 快速提示 www.kodak.com 联系您当地的 Kodak 代表。 EASTMAN KODAK COMPANY Document Imaging Rochester, New York 14650 Kodak 和 Digital Science 是 Eastman Kodak Company 的商标。 3. 要重新安装新的进纸模块，请将进纸模块对准插槽推入， 直至其卡入到位。 4. 关上 ADF 盖。 © Eastman Kodak Company， 2005 A-61534_zh-cn 

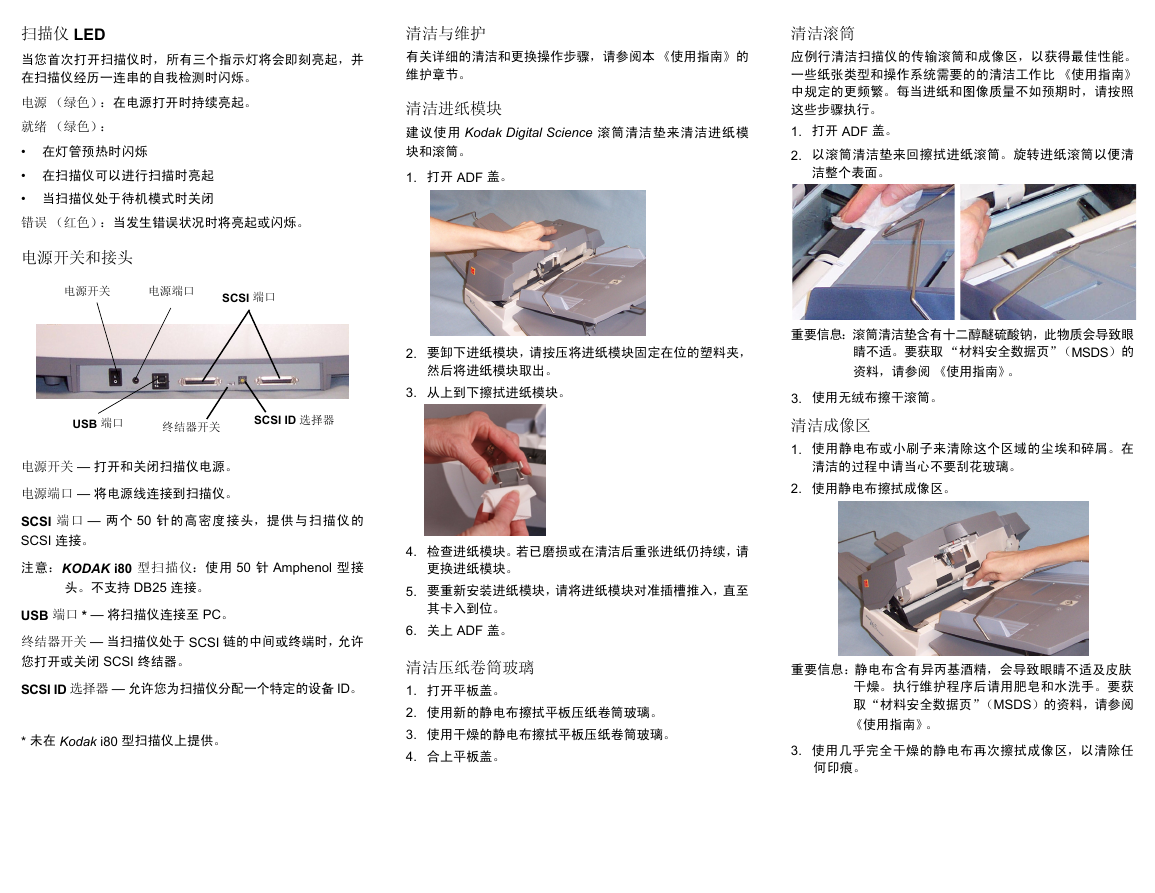

扫描仪 LED 当您首次打开扫描仪时，所有三个指示灯将会即刻亮起，并 在扫描仪经历一连串的自我检测时闪烁。 电源 （绿色）：在电源打开时持续亮起。 就绪 （绿色）： • 在灯管预热时闪烁 • 在扫描仪可以进行扫描时亮起 • 当扫描仪处于待机模式时关闭 错误 （红色）：当发生错误状况时将亮起或闪烁。 电源开关和接头 电源开关 电源端口 SCSI 端口 USB 端口 终结器开关 SCSI ID 选择器 电源开关 — 打开和关闭扫描仪电源。 电源端口 — 将电源线连接到扫描仪。 SCSI 端口 — 两个 50 针的高密度接头，提供与扫描仪的 SCSI 连接。 注意： KODAK i80 型扫描仪：使用 50 针 Amphenol 型接 头。不支持 DB25 连接。 USB 端口 * — 将扫描仪连接至 PC。 终结器开关 — 当扫描仪处于 SCSI 链的中间或终端时，允许 您打开或关闭 SCSI 终结器。 SCSI ID 选择器 — 允许您为扫描仪分配一个特定的设备 ID。 * 未在 Kodak i80 型扫描仪上提供。 清洁与维护 清洁滚筒 有关详细的清洁和更换操作步骤，请参阅本 《使用指南》的 维护章节。 清洁进纸模块 建议使用 Kodak Digital Science 滚筒清洁垫来清洁进纸模 块和滚筒。 1. 打开 ADF 盖。 应例行清洁扫描仪的传输滚筒和成像区，以获得最佳性能。 一些纸张类型和操作系统需要的的清洁工作比 《使用指南》 中规定的更频繁。每当进纸和图像质量不如预期时，请按照 这些步骤执行。 1. 打开 ADF 盖。 2. 以滚筒清洁垫来回擦拭进纸滚筒。旋转进纸滚筒以便清 洁整个表面。 2. 要卸下进纸模块，请按压将进纸模块固定在位的塑料夹， 然后将进纸模块取出。 3. 从上到下擦拭进纸模块。 重要信息：滚筒清洁垫含有十二醇醚硫酸钠，此物质会导致眼 睛不适。要获取 “材料安全数据页”（MSDS）的 资料，请参阅 《使用指南》。 3. 使用无绒布擦干滚筒。 清洁成像区 1. 使用静电布或小刷子来清除这个区域的尘埃和碎屑。在 清洁的过程中请当心不要刮花玻璃。 2. 使用静电布擦拭成像区。 4. 检查进纸模块。若已磨损或在清洁后重张进纸仍持续，请 更换进纸模块。 5. 要重新安装进纸模块，请将进纸模块对准插槽推入，直至 其卡入到位。 6. 关上 ADF 盖。 清洁压纸卷筒玻璃 1. 打开平板盖。 2. 使用新的静电布擦拭平板压纸卷筒玻璃。 3. 使用干燥的静电布擦拭平板压纸卷筒玻璃。 4. 合上平板盖。 重要信息：静电布含有异丙基酒精，会导致眼睛不适及皮肤 干燥。执行维护程序后请用肥皂和水洗手。要获 取“材料安全数据页”（MSDS）的资料，请参阅 《使用指南》。 3. 使用几乎完全干燥的静电布再次擦拭成像区，以清除任 何印痕。
