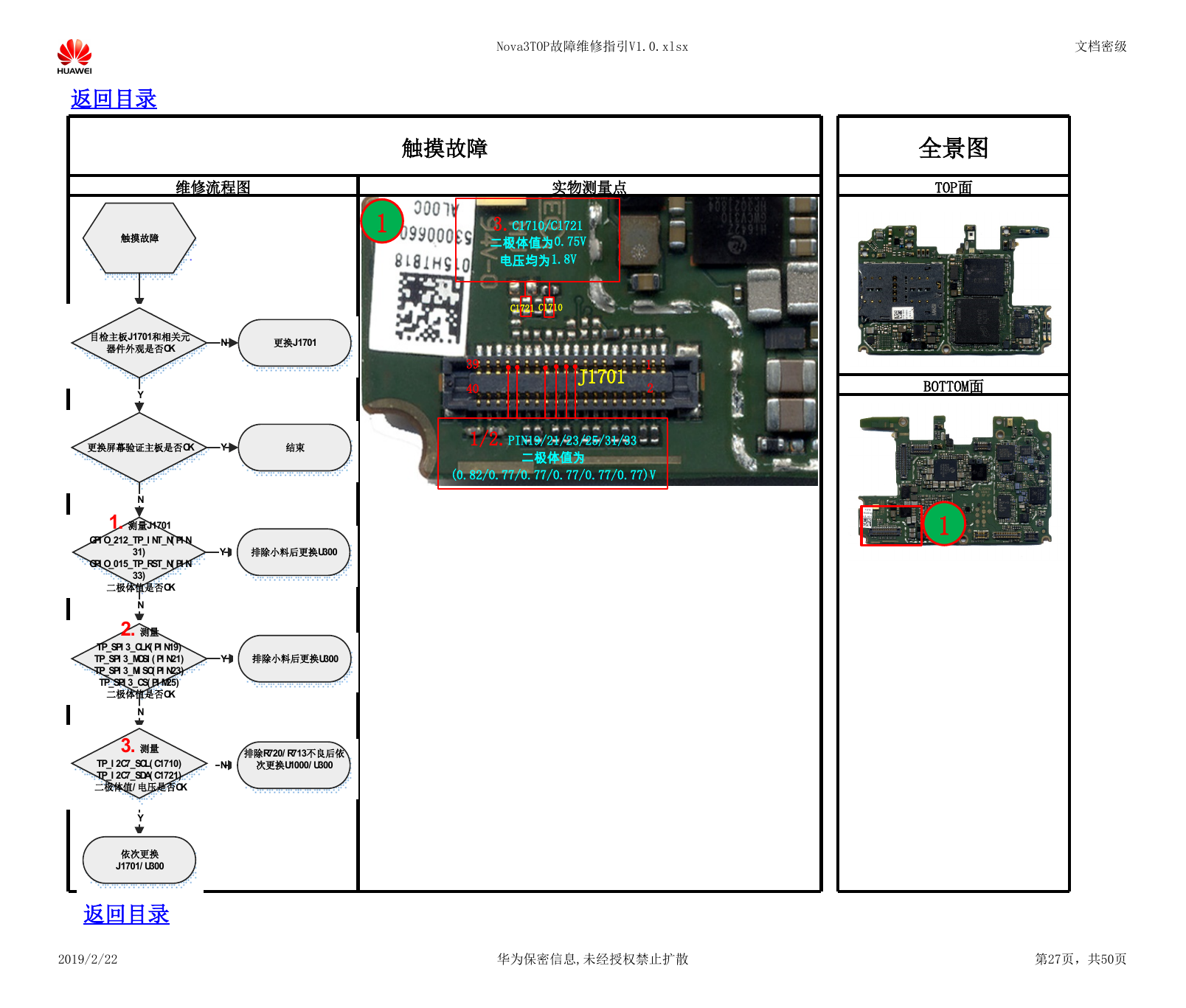

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 触摸故障 维修流程图 实物测量点 1 3.C1710/C1721 二极体值为0.75V 电压均为1.8V C1721 C1710 39 40 J1701 1 2 1/2.PIN19/21/23/25/31/33 二极体值为 (0.82/0.77/0.77/0.77/0.77/0.77)V 全景图 TOP面 BOTTOM面 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第27页，共50页 触摸故障目检主板J1701和相关元器件外观是否OK更换J1701更换屏幕验证主板是否OKN1.测量J1701GPIO_212_TP_INT_N(PIN31)GPIO_015_TP_RST_N(PIN33)二极体值是否OK结束YYNNYYN排除小料后更换U300依次更换J1701/U3002.测量TP_SPI3_CLK(PIN19)TP_SPI3_MOSI(PIN21)TP_SPI3_MISO(PIN23)TP_SPI3_CS(PIM25)二极体值是否OKNY排除小料后更换U3003.测量TP_I2C7_SCL(C1710)TP_I2C7_SDA(C1721)二极体值/电压是否OK排除R720/R713不良后依次更换U1000/U300
