    2013年电气工程师供配电专业案例考试真题下午卷
    2013 年电气工程师供配电专业案例考试真题下午卷 案例题(共 40 题，考生从中选择 25 题作答，每题 2 分) 1、根据材料，回答 1-5 题。 某 110/10kV 变电所，变压器容量为 2×25MV·A，两台变压器一台工作一台备用，变电所的 计算负荷为 17000kV·A，变压器采用室外布置，10kV 设备采用室内布置。变电所所在地海 拔高度为 2000m，户外设备运行的环境温度为一 25～45℃，且冬季时有冰雪天气，在运行方 式下 10kV 母线的三相稳态短路电流有效值为 20kA(回路总电阻小于总电抗的三分之一)，请 回答下列问题。 若 110/10kV 变电所出线间隔采用 10kV 真空断路器，断路器在正常环境条件下额定电流为 630A，周围空气温度为 40℃时允许温升为 20℃，请确定该断路器在本工程所在地区环境条 件下及环境温度 5℃时的额定电流和 40℃时的允许值为下列哪一项数值?（ A．740A，19℃ B．740A，20℃ C．630A，19℃ D．630A，20℃ ） 2、 110/10kV 变电所 10kV 供电线路中，电缆总长度约为 32kin，无架空地线的钢筋混凝土 屯杆架空线路 10km，若采用消弧线圈经接地变压器接地，使接地故障点的残余电流小于等 于 10A。请确定消弧线圈的容量(计算值)应为下列哪一项数值?（ A．32．74kV·A B．77．94kV·A C．251．53kV·A D．284．26kV·A ） 3、若 110/10kV 变电所的 1okV 系统的电容电流为 35A，阻尼率取 3％，试计算当脱谐度和长 时间中性点位移电压满足规范要求且采用过补偿方式时，消弧线圈的电感电流取值范围为下 列哪一项数值?（ A．31．50～38．5A B．35．0～38．50A C．34．25～36．75A D．36．54～38．50A ） ） 4、 110/10kV 变电所 1OkV 出线经穿墙套管引入室内，试确定穿墙套管的额定电压、额定电 流宜为下列哪组数值?（ A．20kV，1600A B．20kV，1000A C．10kV，1600A D．10kV，1000A 5、 110/10kV 变电所 1OkV 出线经穿墙套管引入室内，三相矩形母线水平布置，已知穿墙套 管与近的一组母线支撑绝缘子的距离为 800mm，穿墙套管的长度为 500mm，相间距离为 300mm， 绝缘子上受力的折算系数取 1，试确定穿墙套管的小弯矩破坏负荷为下列哪一项数值? （ ） 1
    A．500N B．1000N C．2000N D．4000N 6、根据材料，回答 6-10 题。 某 35kV 变电所，两回电缆进线，装有两台 35/10kV 变压器、两台 35/0．4kV 所用变，10kV 馈出回路若干。请回答下列问题。 已知某 10kV 出线电缆线路的计算电流为 230A，采用交联聚乙烯绝缘铠装铜芯三芯电缆，直 埋敷设在多石地层、非常干燥、湿度为 3％的砂土层中，环境温度为 25℃，请计算按持续工 作电流选择电缆截面时，该电缆小截面为下列哪一项数值?（ A．120m ㎡ B．150m ㎡ C．185m ㎡ D．240m ㎡ ） 7、已知变电所室内 10kV 母线采用矩形硬铝母线，母线工作温度为 75℃，母线短路电流交 流分量引起的热效应为 400kA2S，母线短路电流直流分量引起的热效应为 4kA2s，请计算母 线截面小应该选择下面哪一项数值?（ A．160m ㎡ B．200m ㎡ C．250m ㎡ D．300m ㎡ ） 8、假定变电所所在地海拔高度为 2000m，环境温度为+35℃，已知 35kV 户外软导线在正常 使用环境下的载流量为 200A，请计算校正后的户外软导线载流量为下列哪一项数值?（ A．120A B．150A C．170A D．210A ） 9、已知变电所一路 380V 所用电回路是以气体放电灯为主的照明回路，拟采用 1kV 交联聚乙 烯等截面铜芯四芯电缆直埋敷设(环境温度 25℃，热阻系数 P=2．5)见下表，该回路的基波 电流为 80A，各相线电流中三次谐波分量为 35％，该回路的电缆小截面应为下列哪一项数值? （ ） 2
    A．25m ㎡ B．35m ㎡ C．50m ㎡ D．70m ㎡ 10、已知变电所另一路 380V 所用电回路出线采用聚氯乙烯绝缘铜芯电缆，线芯长期允许工 作温度 70℃，且用电缆的金属护层做保护导体，假定通过该回路的保护电器预期故障电流 为 14．1kA，保护电器自动切断电流的动作时间为 0．2s，清确定该回路保护导体的小截面 应为下面哪一项数值?（ A．25m ㎡ B．35m ㎡ C．50m ㎡ D．70m ㎡ ） 11、根据材料，回答 11-15 题。 某无人值班的 35/10kV 变电所，35kV 侧采用线路变压器组接线，10kV 侧采用单母线分段接 线，设母联断路器：两台变压器同时运行、互为备用，当任一路电源失电或任一台变压器解 列时，该路 35kV 断路器及 10kV 进线断路器跳闸，1OkV 母联断路器自动投入(不考虑两路电 源同时失电)，变电所采用蓄电池直流操作电源，电压等级为 220V，直流负荷中，信号装置 计算负荷电流为 5A，控制保护装置计算负荷电流为 5A，应急照明(直流事故照明)计算负荷 电流为 5A，35kV 及 10kV 断路器跳闸电流均为 5A，合闸电流均为 120A(以上负荷均已考虑负 荷系数)，请回答下列问题。 请计算事故全停电情况下，与之相对应的持续放电时间的放电容量接近下列哪一项数值? （ A．15A·h B．25A·h ） 3

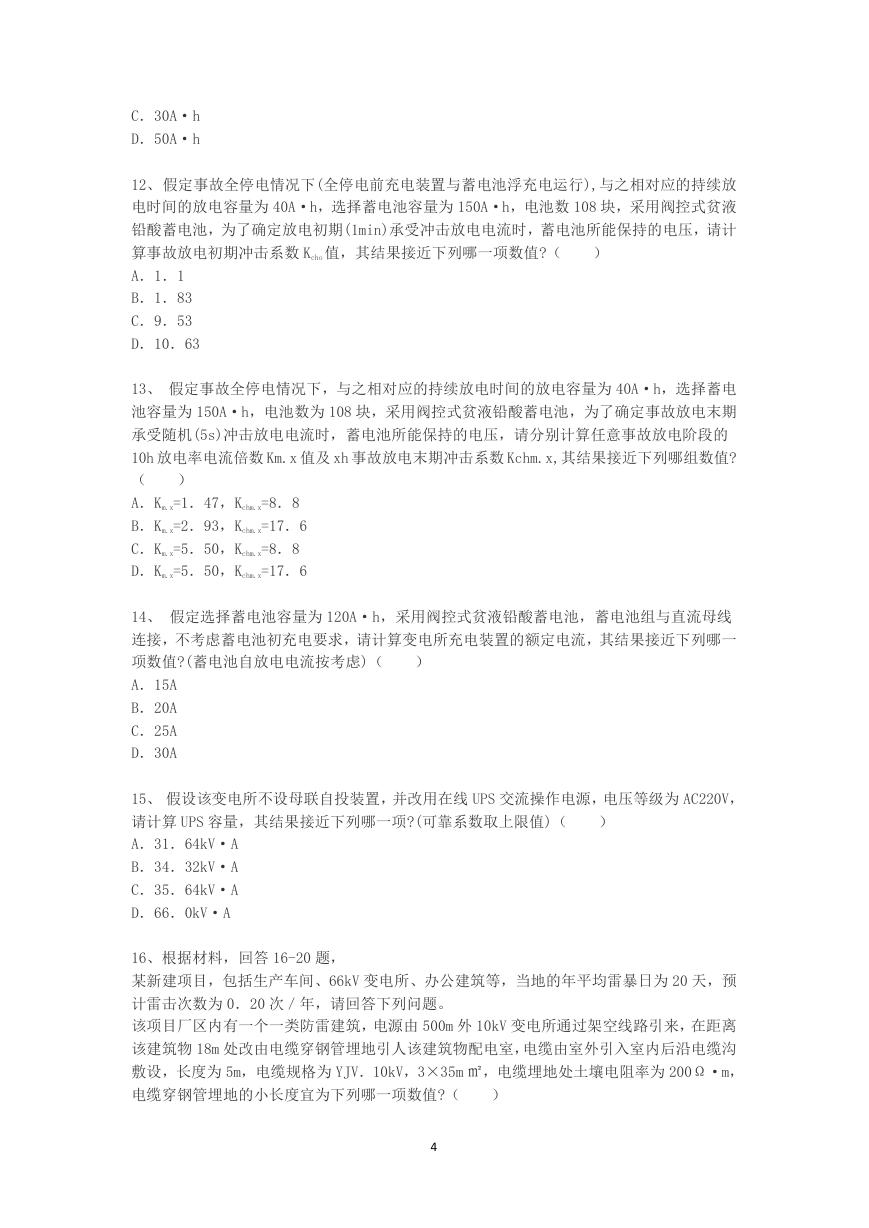

    C．30A·h D．50A·h 12、假定事故全停电情况下(全停电前充电装置与蓄电池浮充电运行),与之相对应的持续放 电时间的放电容量为 40A·h，选择蓄电池容量为 150A·h，电池数 108 块，采用阀控式贫液 铅酸蓄电池，为了确定放电初期(1min)承受冲击放电电流时，蓄电池所能保持的电压，请计 算事故放电初期冲击系数 Kcho 值，其结果接近下列哪一项数值?（ A．1．1 B．1．83 C．9．53 D．10．63 ） 13、 假定事故全停电情况下，与之相对应的持续放电时间的放电容量为 40A·h，选择蓄电 池容量为 150A·h，电池数为 108 块，采用阀控式贫液铅酸蓄电池，为了确定事故放电末期 承受随机(5s)冲击放电电流时，蓄电池所能保持的电压，请分别计算任意事故放电阶段的 10h 放电率电流倍数 Km.x 值及 xh 事故放电末期冲击系数 Kchm.x,其结果接近下列哪组数值? （ A．Km.x=1．47，Kchm.x=8．8 B．Km.x=2．93，Kchm.x=17．6 C．Km.x=5．50，Kchm.x=8．8 D．Km.x=5．50，Kchm.x=17．6 ） 14、 假定选择蓄电池容量为 120A·h，采用阀控式贫液铅酸蓄电池，蓄电池组与直流母线 连接，不考虑蓄电池初充电要求，请计算变电所充电装置的额定电流，其结果接近下列哪一 项数值?(蓄电池自放电电流按考虑)（ A．15A B．20A C．25A D．30A ） 15、 假设该变电所不设母联自投装置，并改用在线 UPS 交流操作电源，电压等级为 AC220V， 请计算 UPS 容量，其结果接近下列哪一项?(可靠系数取上限值)（ A．31．64kV·A B．34．32kV·A C．35．64kV·A D．66．0kV·A ） 16、根据材料，回答 16-20 题， 某新建项目，包括生产车间、66kV 变电所、办公建筑等，当地的年平均雷暴日为 20 天，预 计雷击次数为 0．20 次／年，请回答下列问题。 该项目厂区内有一个一类防雷建筑，电源由 500m 外 10kV 变电所通过架空线路引来，在距离 该建筑物 18m 处改由电缆穿钢管埋地引人该建筑物配电室，电缆由室外引入室内后沿电缆沟 敷设，长度为 5m，电缆规格为 YJV．10kV，3×35m ㎡，电缆埋地处土壤电阻率为 200Ω·m， 电缆穿钢管埋地的小长度宜为下列哪一项数值?（ ） 4

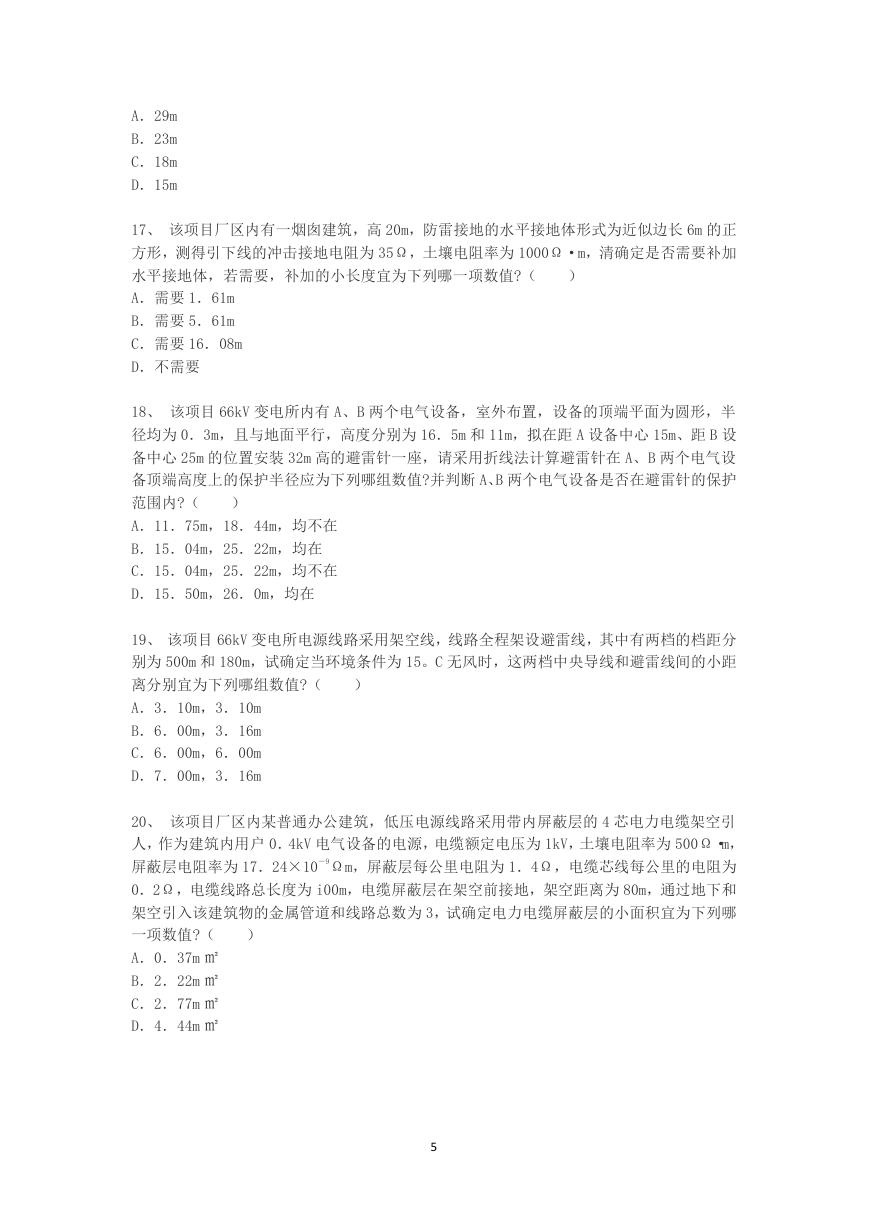

    A．29m B．23m C．18m D．15m 17、 该项目厂区内有一烟囱建筑，高 20m，防雷接地的水平接地体形式为近似边长 6m 的正 方形，测得引下线的冲击接地电阻为 35Ω，土壤电阻率为 1000Ω·m，清确定是否需要补加 水平接地体，若需要，补加的小长度宜为下列哪一项数值?（ A．需要 1．61m B．需要 5．61m C．需要 16．08m D．不需要 ） 18、 该项目 66kV 变电所内有 A、B 两个电气设备，室外布置，设备的顶端平面为圆形，半 径均为 0．3m，且与地面平行，高度分别为 16．5m 和 11m，拟在距 A 设备中心 15m、距 B 设 备中心 25m 的位置安装 32m 高的避雷针一座，请采用折线法计算避雷针在 A、B 两个电气设 备顶端高度上的保护半径应为下列哪组数值?并判断 A、B 两个电气设备是否在避雷针的保护 范围内?（ A．11．75m，18．44m，均不在 B．15．04m，25．22m，均在 C．15．04m，25．22m，均不在 D．15．50m，26．0m，均在 ） 19、 该项目 66kV 变电所电源线路采用架空线，线路全程架设避雷线，其中有两档的档距分 别为 500m 和 180m，试确定当环境条件为 15。C 无风时，这两档中央导线和避雷线间的小距 离分别宜为下列哪组数值?（ A．3．10m，3．10m B．6．00m，3．16m C．6．00m，6．00m D．7．00m，3．16m ） 20、 该项目厂区内某普通办公建筑，低压电源线路采用带内屏蔽层的 4 芯电力电缆架空引 人，作为建筑内用户 0．4kV 电气设备的电源，电缆额定电压为 1kV，土壤电阻率为 500Ω·m， 屏蔽层电阻率为 17．24×10－9Ωm，屏蔽层每公里电阻为 1．4Ω，电缆芯线每公里的电阻为 0．2Ω，电缆线路总长度为 i00m，电缆屏蔽层在架空前接地，架空距离为 80m，通过地下和 架空引入该建筑物的金属管道和线路总数为 3，试确定电力电缆屏蔽层的小面积宜为下列哪 一项数值?（ A．0．37m ㎡ B．2．22m ㎡ C．2．77m ㎡ D．4．44m ㎡ ） 5
    21、根据材料，回答 21-25 题。 某企业所在地区海拔高度为 2300m，总变电所设有 110/35kV 变压器，从电网用架空线引来 一路 110kV 电源，110kV 和 35kV 配电设备均为户外敞开式；其中，110kV 系统为中性点直接 接地系统，35kV 和 10kV 系统为中性点不接地系统，企业设有 35kV 分变电所，请回答下列 问题。 总变电所某 11okV 间隔接线平、断面图如下图所示，请问现场安装的 110kV 不同相的裸导体 之间的安全净距不应小于下列哪一项数值?（ ） A．1000mm B．1100mm C．1130mm D．1149mm 22、 上题图中，如果设备运输道路上方的 110kV 裸导体点距离地面高为 5000mm，请确定汽 车运输设备时，运输限高应为下列哪一项数值?（ A．1650mm B．3233mm C．3350mm D．3400mm ） 23、 企业分变电所布置如下图所示，为一级负荷供电，其中一路电源来自总变电所，另一 路电源来自柴油发电机。变压器 T1 为 35/10．5kV，4000kV·A，油重 3100kg，高 3．5m； 变压器 T2、T3 均为 10/0．4kV，1600kV·A，油重 1100kg，高 2．2m。高低压开关柜均为无 油设备同室布置，10kV 电力电容器独立布置于一室，变压器露天布置，设有 1．8m 高的固定遮拦。请指出变电所布置上有几处不合乎规范要求?并说明理由。（ ） 6
    A．一处 B．二处 C．三处 D．四处 24、 总变电所的 35kV 裸母线拟采用管形母线，该母线的长期允许载流量及计算用数据见下 表，设计师初选的导体尺寸为φ100/90，若当地热月平均温度为 35℃，计算该导体在实际 环境条件下的载流量为下列哪一项数值?（ ） 注：1．允许温度+70℃的载流量，是按基准环境温度+25℃，无风、无日照，辐射散热系数 与吸收系数为 0．5，不涂漆条件计算的。 7
    2 允许温度+80℃的载流量，是按基准环境温度+25℃，日照 0．1W/c ㎡，风速 0．5m/s 且与 管形导体垂直，海拔 1000m．辐射散热系数与吸收系数为 0．5，不涂漆条件计算的。 3 导体尺寸中，D 为外径，d 为内径。 A．1975．6A B．2120A C．2247A D．2333．8A 解否过程： ） 25、 总变电所所在地区的污秽特征如下，大气污染较为严重，重雾重盐碱，离海岸盐场 2．5km，盐密 0．2mg/c ㎡，总变电所中 35kV 断路器绝缘瓷瓶的爬电距离为 875mm，请判断 下列断路器绝缘瓷瓶爬电距离检验结论中，哪一项是正确的?并说明理由。（ A．经计算，合格 B．经计算，不合格 C．无法计算，不能判定 D．无需计算，合格 26、根据材料，回答 26-65 题。 题 26～30：某变电所设一台 400kV·A 动力变压器，Ud％=4，二次侧单母线给电动机负荷供 电，其中一台笼型电动机额定功率 P=132kW，额定电压 380V，额定电流 240A，额定转速 1480r/min，cos6ed=0．89，额定效率 0．94，启动电流倍数 6．8，启动转矩倍数 1．8，接 至电动机的沿桥架敷设的电缆线路电抗为 0．0245f/，变压器一次侧的短路容量为 20MV·A， 母线已有负荷为 200kV·A，cosφn=0．73。请回答下列问题。 计算电动机启动时母线电压为下列哪一项数值?(忽略母线阻抗，仅计线路电抗)（ A．337．32V B．336．81V C．335．79V D．335．30V ） 27、 若该低压笼型电动机具有 9 个出线端子，现采用延边三角形降压启动，设星形部分和 三角形部分的抽头比为 2：1，计算电动机的启动电压和启动电流应为下列哪组数值?（ A．242．33V，699．43A B．242．33V．720A C．242．33V，979．2A D．283．63V，699．43A ） 28、 若采用定子回路接人对称电阻启动，设电动机的启动电压与额定电压之比为 0.7，忽 略线路电阻，计算每相外加电阻应为下列哪一项数值?（ A．0．385Ω B．0．186Ω C．0．107Ω D．0．104Ω ） 29、 若采用定子回路接人单相电阻启动，设电动机的允许启动转矩为 1．2Mst，忽略线路 8
    分享到：

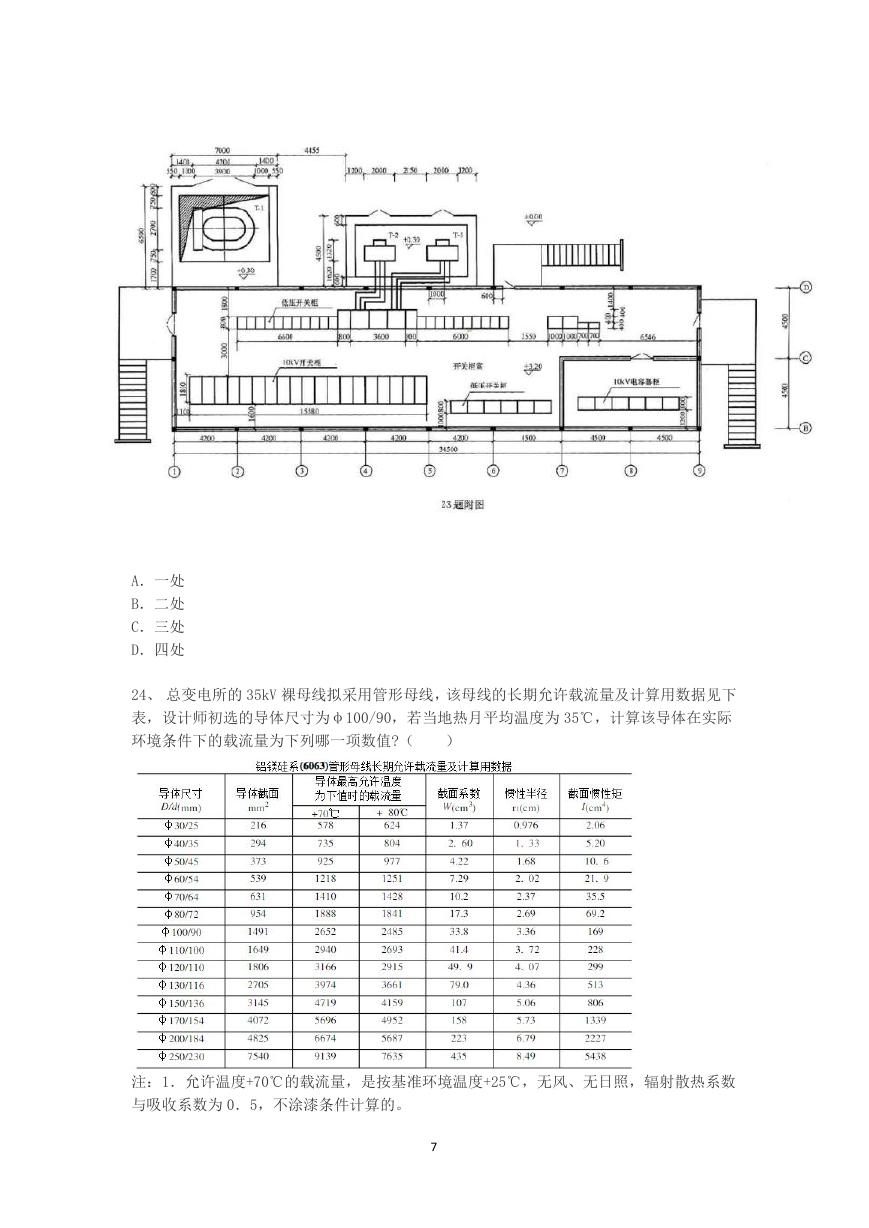

    赞 收藏
