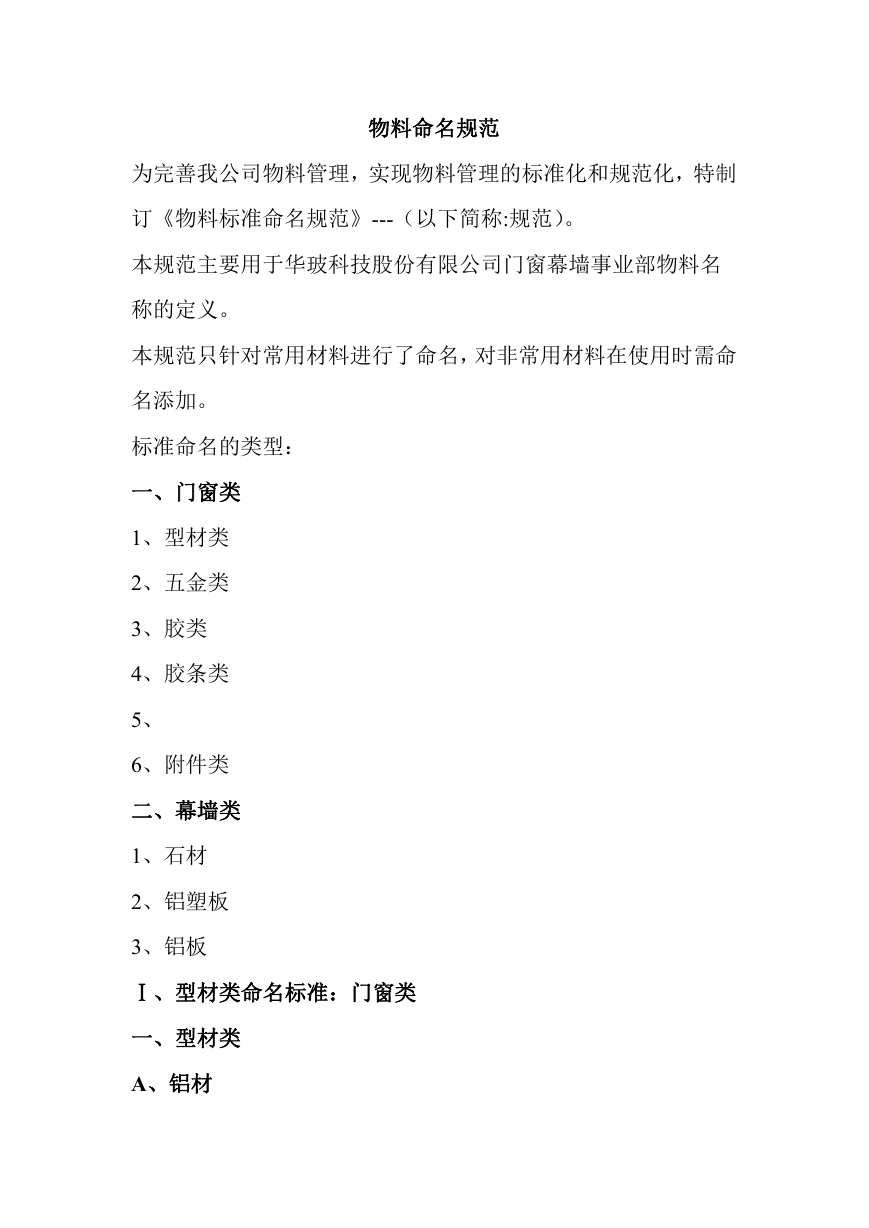

物料命名规范
为完善我公司物料管理,实现物料管理的标准化和规范化,特制
订《物料标准命名规范》---(以下简称:规范)。
本规范主要用于华玻科技股份有限公司门窗幕墙事业部物料名
称的定义。
本规范只针对常用材料进行了命名,对非常用材料在使用时需命
名添加。
标准命名的类型:
一、门窗类
1、型材类
2、五金类
3、胶类
4、胶条类
5、
6、附件类
二、幕墙类
1、石材
2、铝塑板
3、铝板

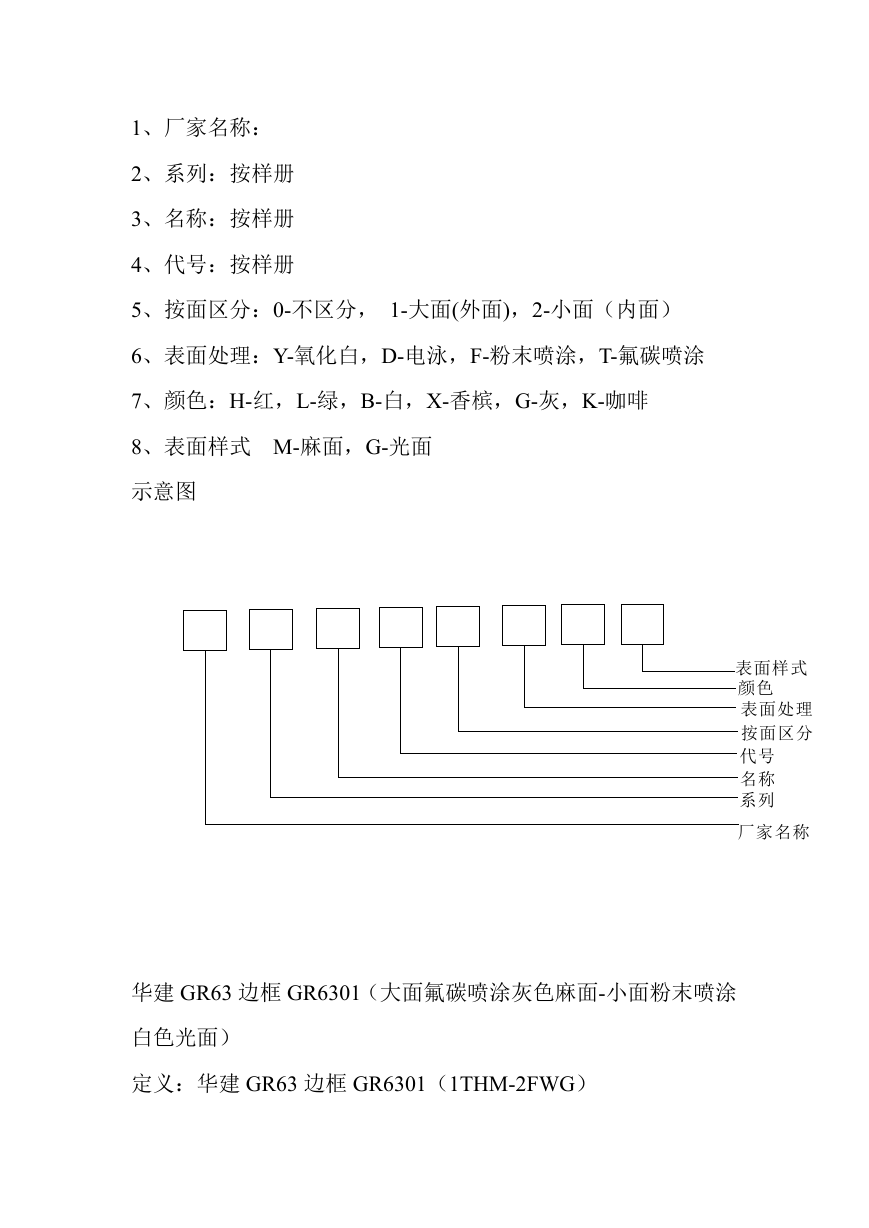

Ⅰ、型材类命名标准:门窗类
一、型材类
A、铝材
1、厂家名称:
2、系列:按样册
3、名称:按样册
4、代号:按样册
5、按面区分:0-不区分, 1-大面(外面),2-小面(内面)
6、表面处理:Y-氧化白,D-电泳,F-粉末喷涂,T-氟碳喷涂
7、颜色:H-红,L-绿,B-白,X-香槟,G-灰,K-咖啡
8、表面样式 M-麻面,G-光面
示意图
表面样式
颜色
表面处理
按面区分
代号
名称
系列
厂家名称
华建 GR63 边框 GR6301(大面氟碳喷涂灰色麻面-小面粉末喷涂
白色光面)
定义:华建 GR63 边框 GR6301(1THM-2FWG)
华建 70 边封 7001 电泳香槟料
定义:华建 70 边封 7001(0DX)
说明:1、平开窗区分大面和小面,推拉窗区分外面和内面

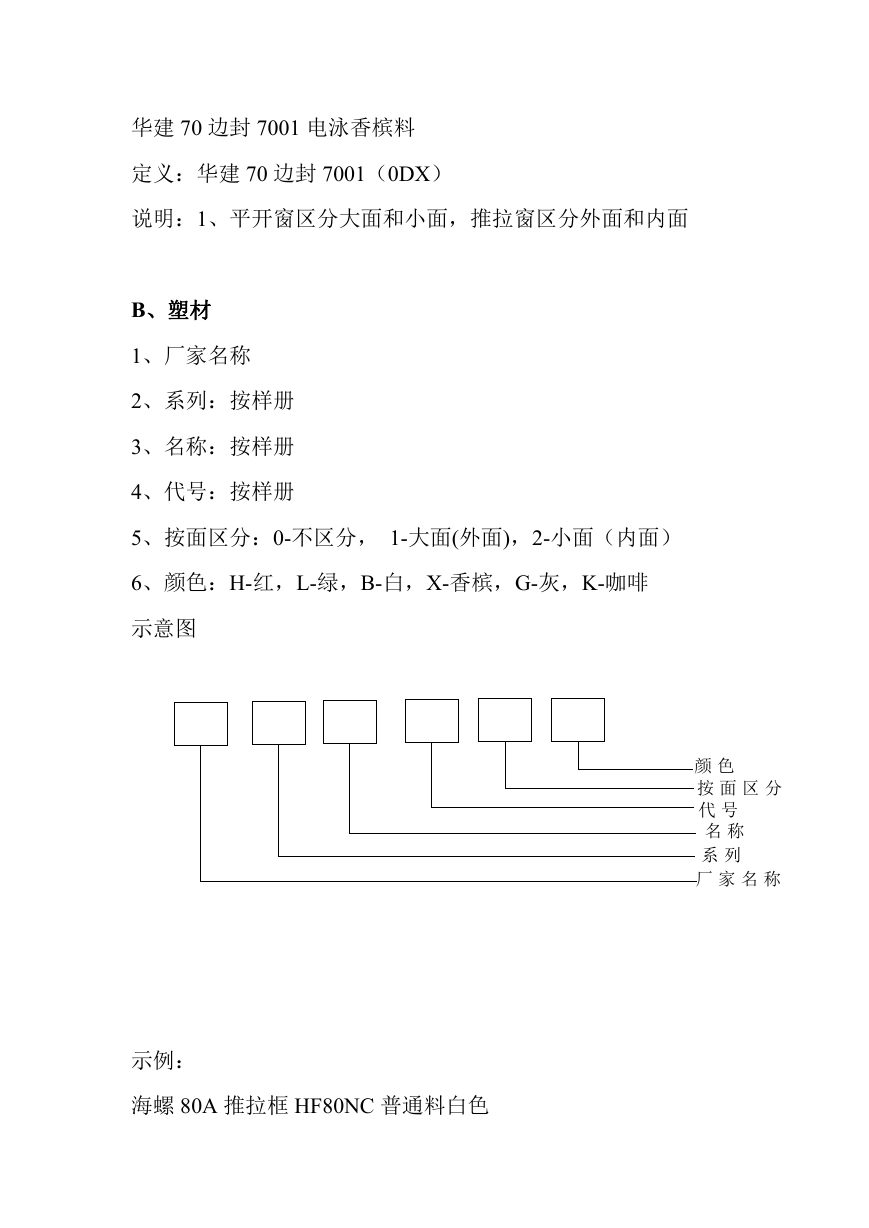

B、塑材
1、厂家名称
2、系列:按样册
3、名称:按样册
4、代号:按样册
5、按面区分:0-不区分, 1-大面(外面),2-小面(内面)
6、颜色:H-红,L-绿,B-白,X-香槟,G-灰,K-咖啡
示意图
颜 色
按 面 区 分
代 号
名 称
系 列
厂 家 名 称
示例:
海螺 80A 推拉框 HF80NC 普通料白色
定义:海螺 80A 推拉框 HF80NC (0B)
海螺 80A 推拉框 HF80NC 双色共挤外绿内灰
定义:海螺 80A 推拉框 HF80NC(1H-2G)
说明:
1、平开窗区分大面和小面,推拉窗区分外面和内面

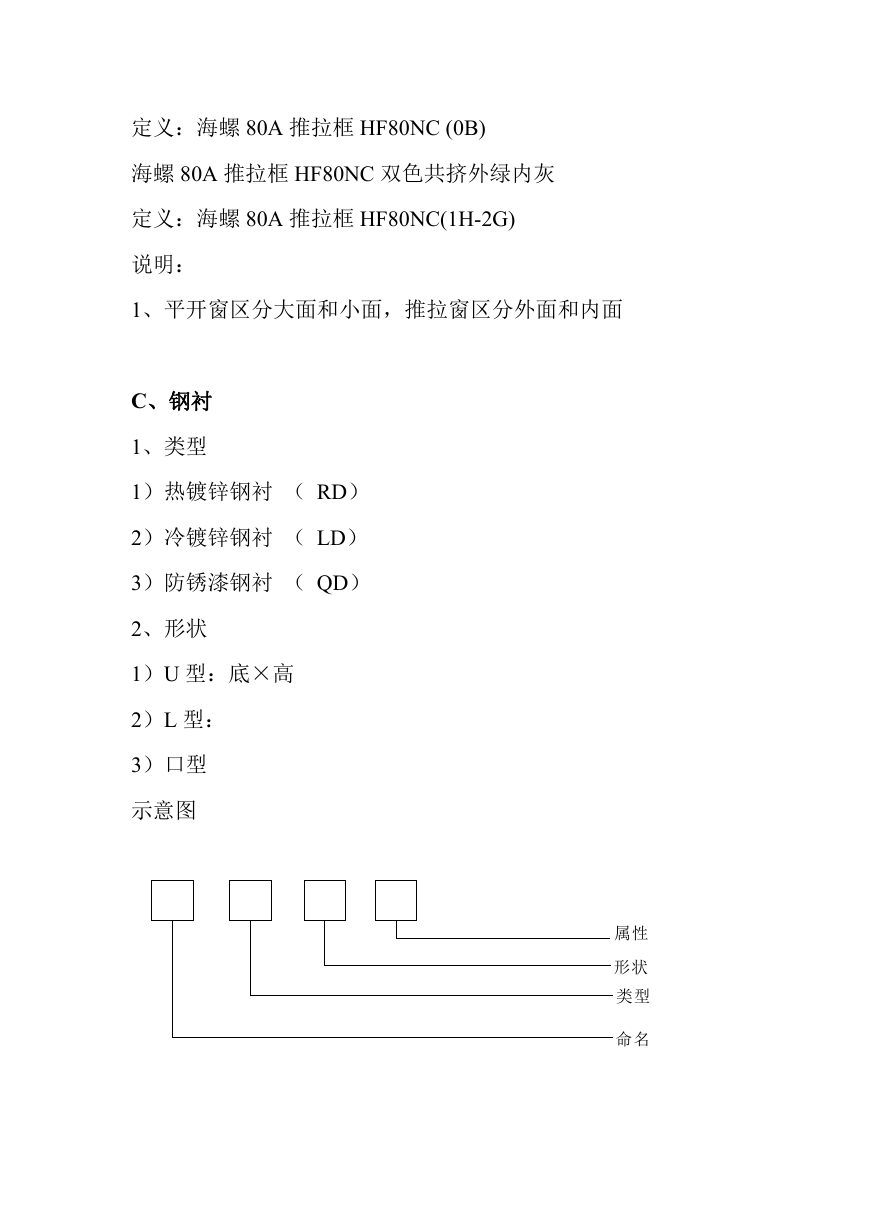

C、钢衬
1、类型
1)热镀锌钢衬 ( RD)
2)冷镀锌钢衬 ( LD)
3)防锈漆钢衬 ( QD)
2、形状
1)U 型:底×高
2)L 型:
3)口型
示意图
属性
形状
类型
命名
描述:U 型热镀锌钢衬 30×15 壁厚 1.2mm
定义:钢衬(RD-U-35×15×1.2)

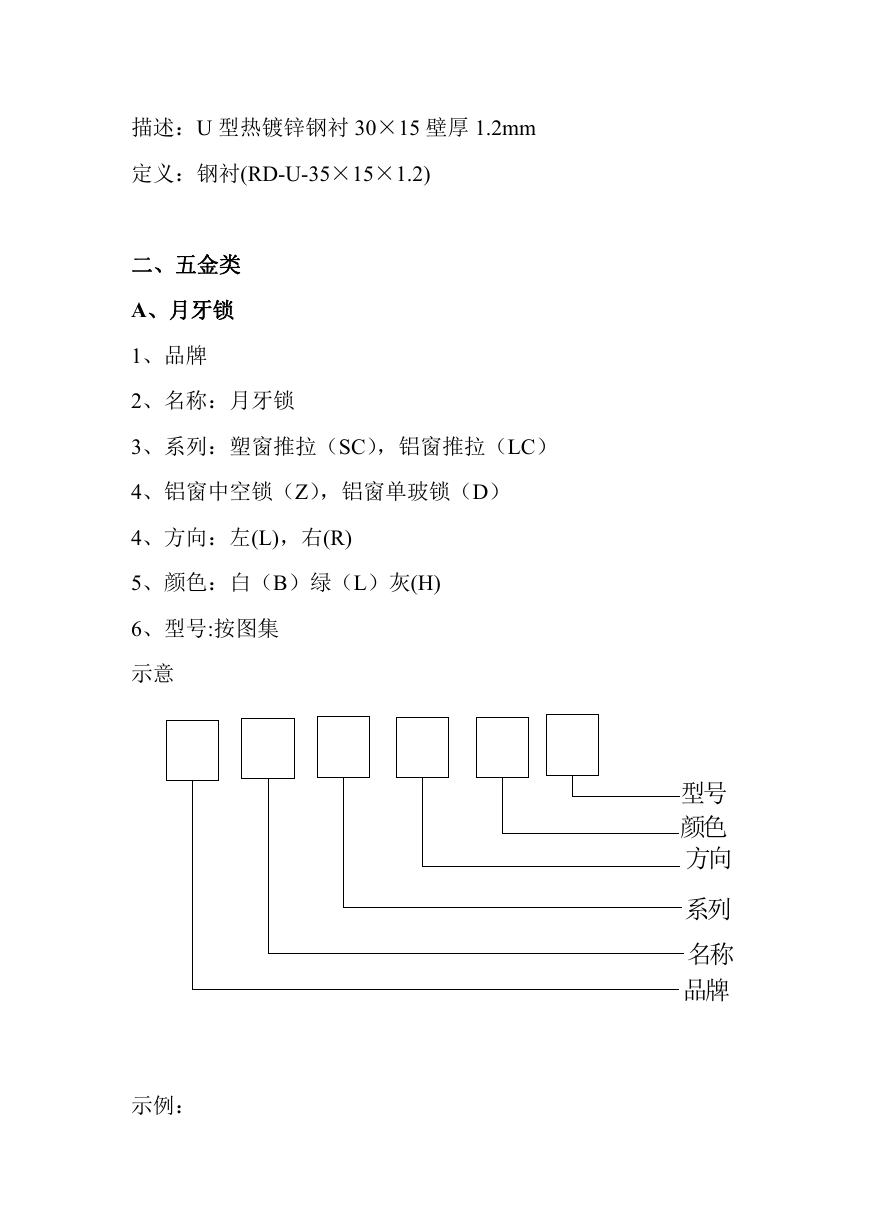

二、五金类
A、月牙锁
1、品牌
2、名称:月牙锁
3、系列:塑窗推拉(SC),铝窗推拉(LC)
4、铝窗中空锁(Z),铝窗单玻锁(D)
4、方向:左(L),右(R)
5、颜色:白(B)绿(L)灰(H)
6、型号:按图集
示意
示例:
型号
颜色
方向
系列
名称
品牌
塑窗用国强月牙锁左锁,颜色白色,代号 ST120
定义:国强月牙锁(SC -L- B)-ST120
(注:塑窗无中空和单玻区分)
铝窗用国强中空月牙锁右锁,颜色灰色,代号 ST120
定义:国强月牙锁(LC-Z-R- H)-ST120

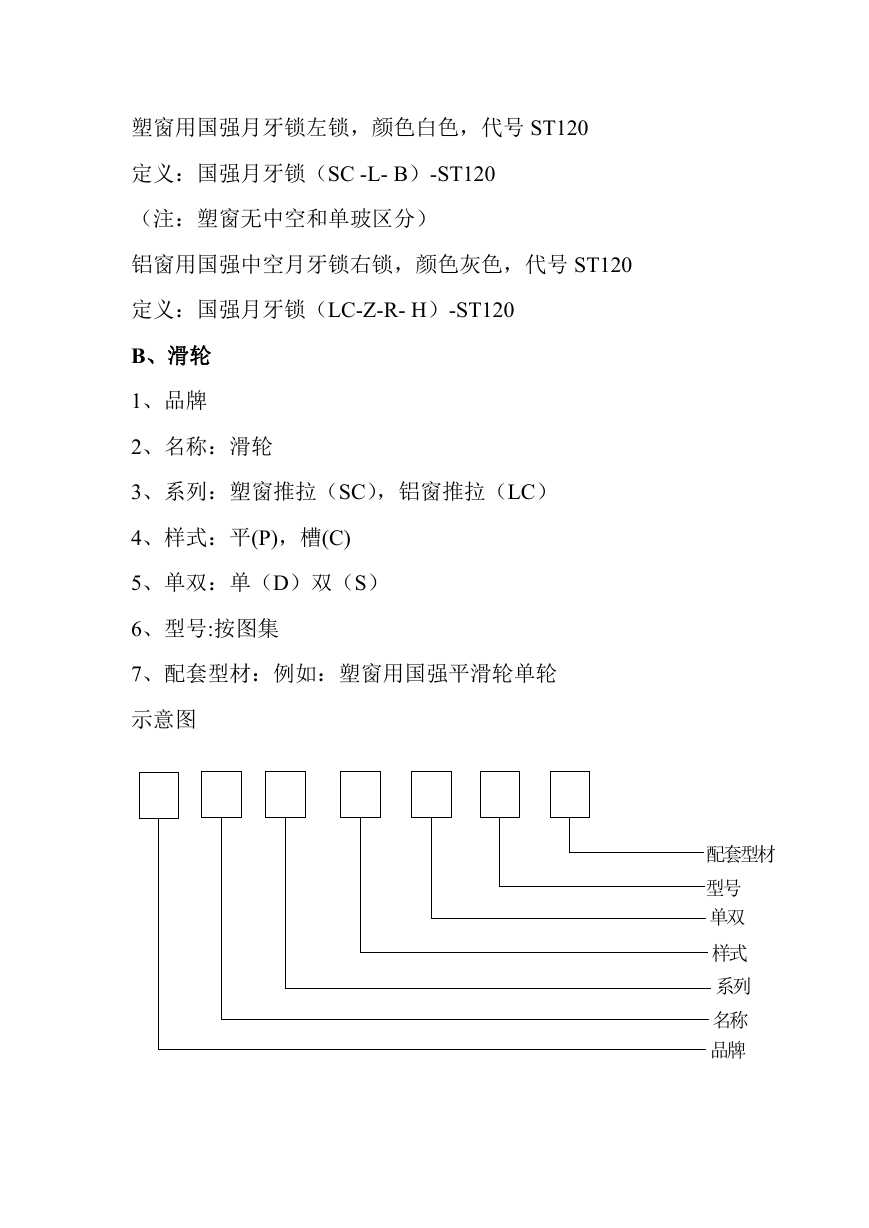

B、滑轮
1、品牌
2、名称:滑轮
3、系列:塑窗推拉(SC),铝窗推拉(LC)
4、样式:平(P),槽(C)
5、单双:单(D)双(S)
6、型号:按图集
7、配套型材:例如:塑窗用国强平滑轮单轮
示意图
配套型材
型号
单双
样式
系列
名称
品牌
描述:国强滑轮(SC-P-D)
(注:塑窗无配套型材区分)
例如:铝窗用国强双滑轮,配套华建 708
描述:国强滑轮(LC-S)-华建 708
(注:铝窗无样式区分)

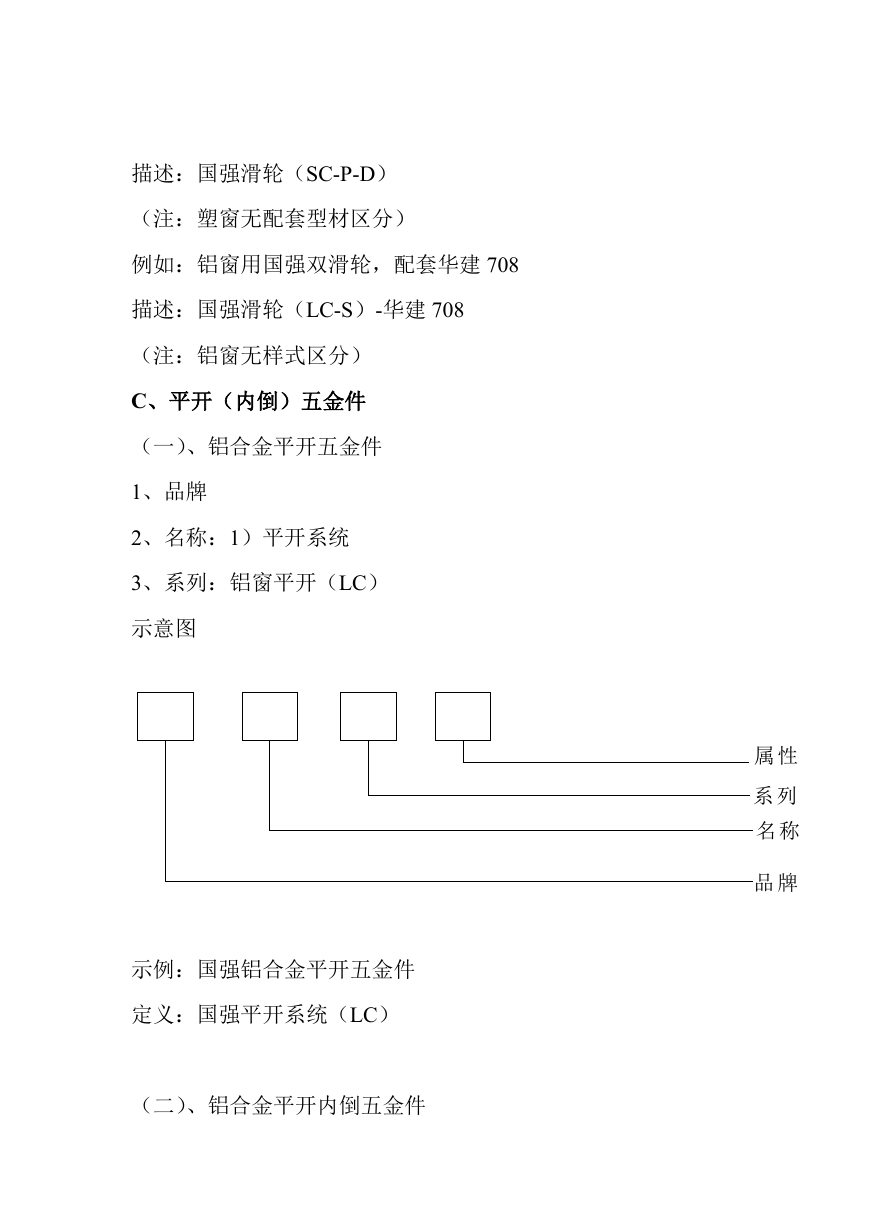

C、平开(内倒)五金件
(一)、铝合金平开五金件
1、品牌
2、名称:1)平开系统
3、系列:铝窗平开(LC)
示意图
示例:国强铝合金平开五金件
定义:国强平开系统(LC)
(二)、铝合金平开内倒五金件
属 性
系 列
名 称
品 牌

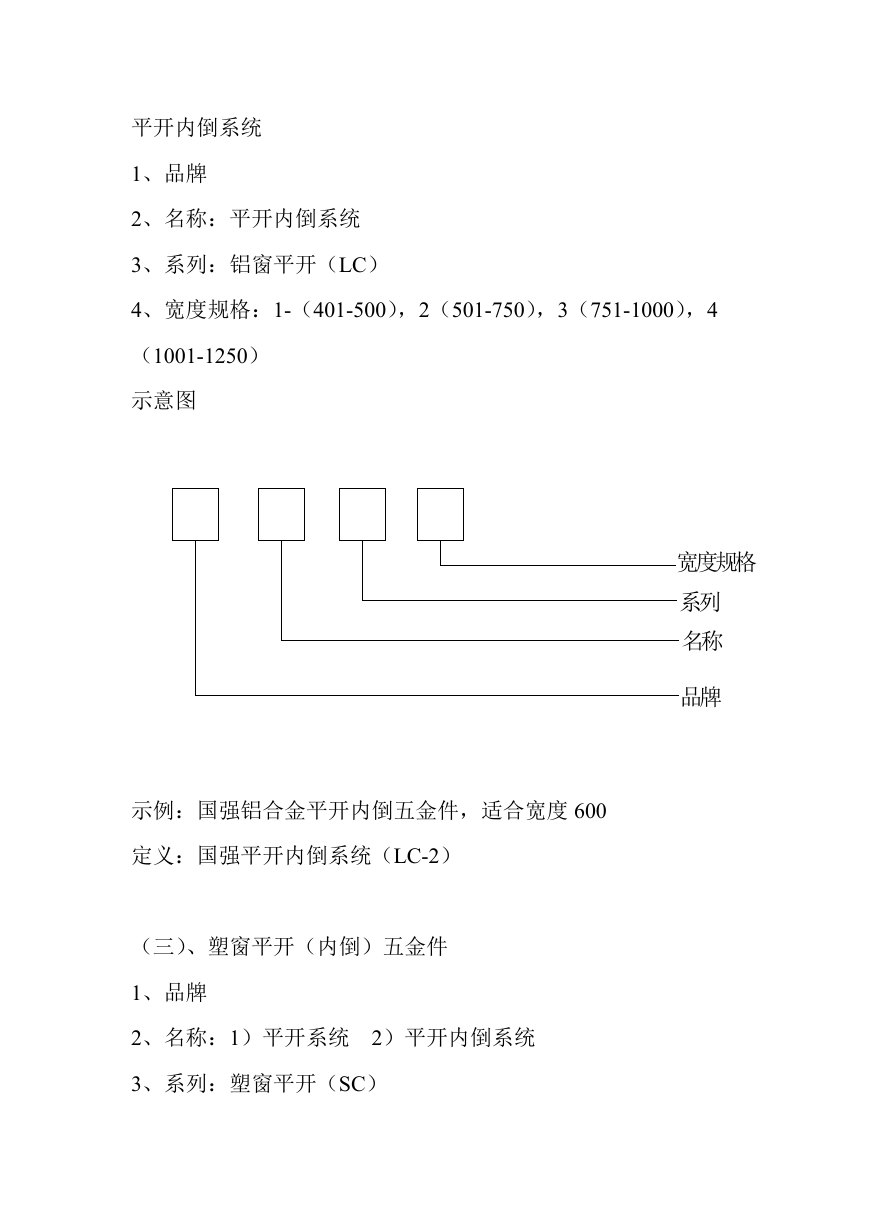

平开内倒系统
1、品牌
2、名称:平开内倒系统
3、系列:铝窗平开(LC)
4、宽度规格:1-(401-500),2(501-750),3(751-1000),4
(1001-1250)
示意图
宽度规格
系列
名称
品牌
示例:国强铝合金平开内倒五金件,适合宽度 600
定义:国强平开内倒系统(LC-2)
(三)、塑窗平开(内倒)五金件
1、品牌
2、名称:1)平开系统 2)平开内倒系统
3、系列:塑窗平开(SC)
