华为荣耀9 原厂图 维修流程图 不识USB.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.42M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

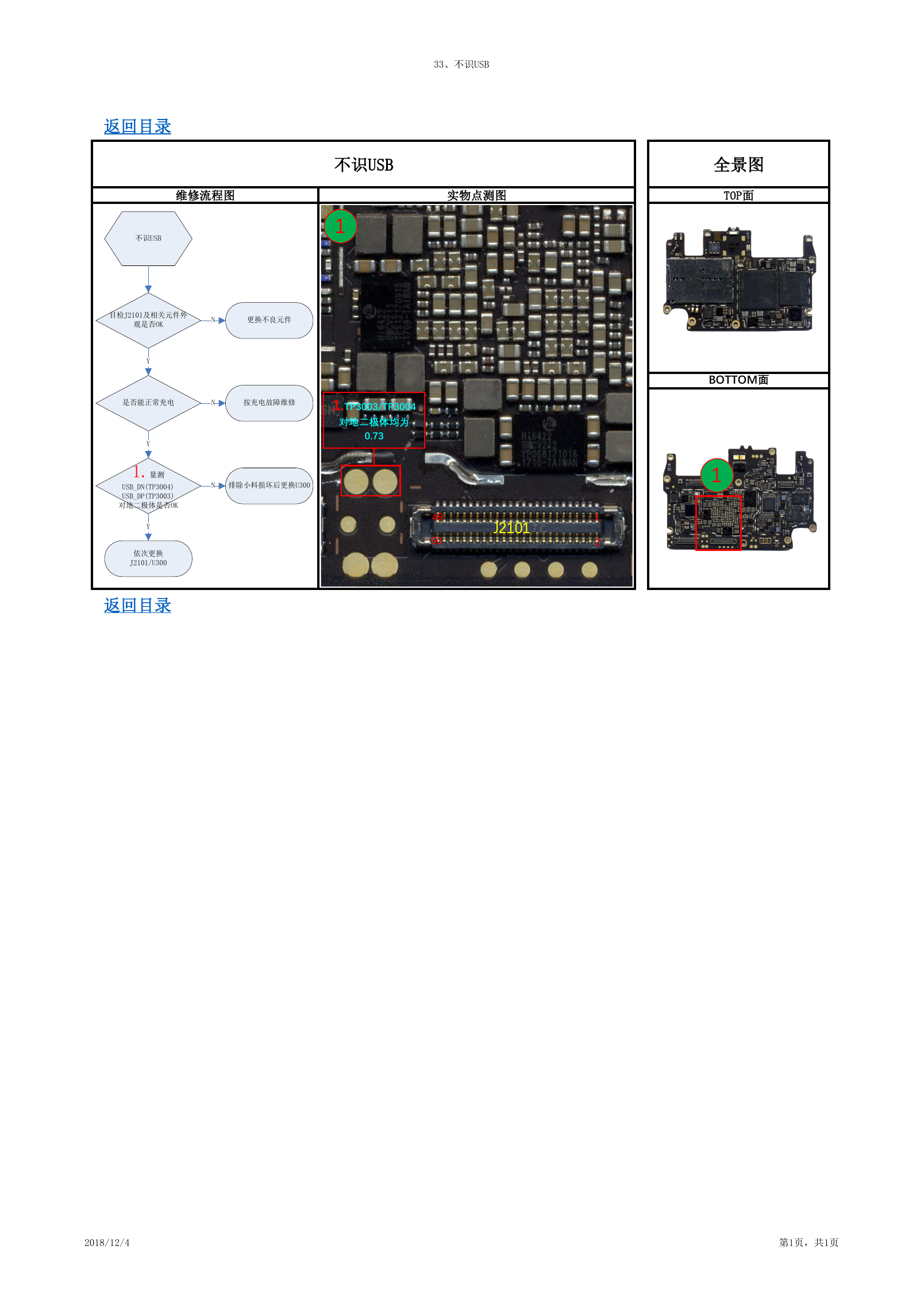

    33、不识USB 返回目录 不识USB 维修流程图 实物点测图 不识USB 1 目检J2101及相关元件外 观是否OK N 更换不良元件 Y 是否能正常充电 N 按充电故障维修 1.TP3003/TP3004 对地二极体均为 0.73 Y 1.量测 USB_DN(TP3004) USB_DP(TP3003) 对地二极体是否OK Y 依次更换 J2101/U300 返回目录 N 排除小料损坏后更换U300 49 50 J2101 1 2 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
