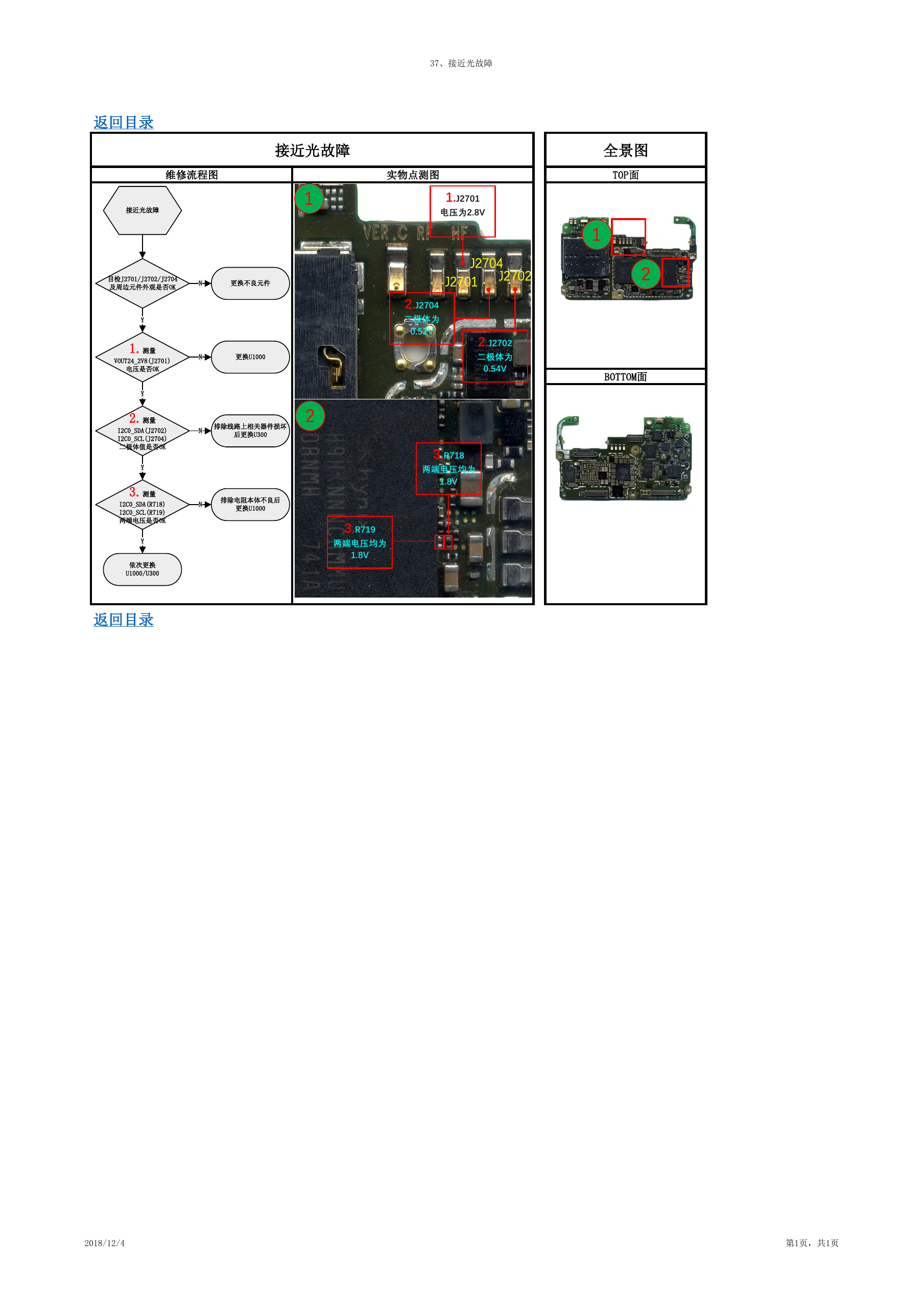

37、接近光故障 接近光故障 维修流程图 实物点测图 返回目录 接近光故障 1 2 1.J2701 电压为2.8V J2704 J2702 J2701 2.J2704 二极体为 0.52V 2.J2702 二极体为 0.54V 3.R718 两端电压均为 1.8V 3.R719 两端电压均为 1.8V 目检J2701/J2702/J2704 及周边元件外观是否OK N 更换不良元件 N N N 更换U1000 排除线路上相关器件损坏 后更换U300 排除电阻本体不良后 更换U1000 Y 1.测量 VOUT24_2V8(J2701) 电压是否OK Y 2.测量 I2C0_SDA(J2702) I2C0_SCL(J2704) 二极体值是否OK Y 3.测量 I2C0_SDA(R718) I2C0_SCL(R719) 两端电压是否OK Y 依次更换 U1000/U300 返回目录 全景图 TOP面 1 2 BOTTOM面 2018/12/4 第1页，共1页
