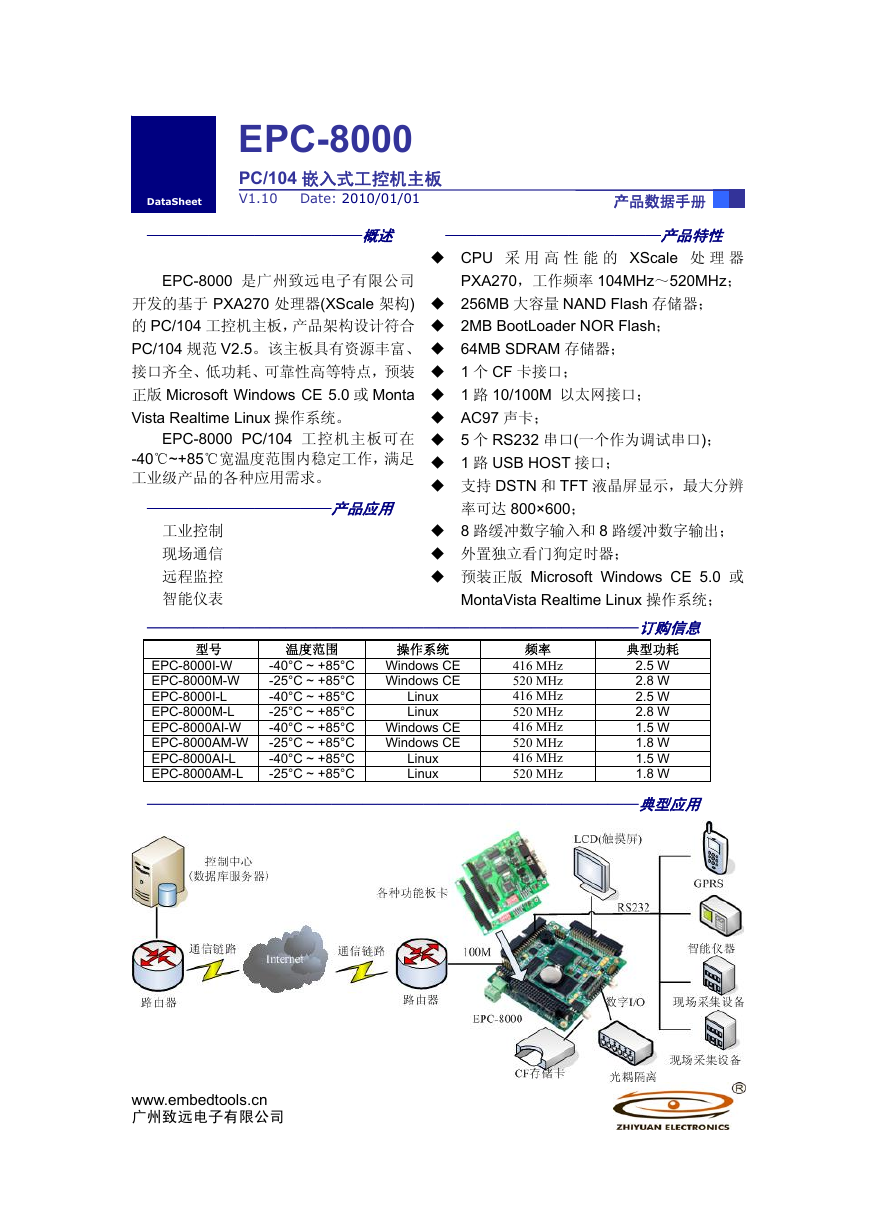

EPC-8000 PC/104 嵌入式工控机主板 V1.10 Date: 2010/01/01 DataSheet 产品数据手册 ——————————————概述 ——————————————产品特性 EPC-8000 是广州致远电子有限公司开发的基于 PXA270 处理器(XScale 架构) 的 PC/104 工控机主板，产品架构设计符合 PC/104 规范 V2.5。该主板具有资源丰富、接口齐全、低功耗、可靠性高等特点，预装正版 Microsoft Windows CE 5.0 或 Monta Vista Realtime Linux 操作系统。 EPC-8000 PC/104 工控机主板可在 -40℃~+85℃宽温度范围内稳定工作，满足工业级产品的各种应用需求。 ————————————产品应用工业控制现场通信远程监控智能仪表  CPU 采用高性能的 XScale 处理器 PXA270，工作频率 104MHz～520MHz；  256MB 大容量 NAND Flash 存储器；  2MB BootLoader NOR Flash；  64MB SDRAM 存储器；  1 个 CF 卡接口；  1 路 10/100M 以太网接口；  AC97 声卡；  5 个 RS232 串口(一个作为调试串口)；  1 路 USB HOST 接口；  支持 DSTN 和 TFT 液晶屏显示，最大分辨率可达 800×600；  8 路缓冲数字输入和 8 路缓冲数字输出；  外置独立看门狗定时器；  预装正版 Microsoft Windows CE 5.0 或 MontaVista Realtime Linux 操作系统； ————————————————————————————————订购信息型号 EPC-8000I-W EPC-8000M-W EPC-8000I-L EPC-8000M-L EPC-8000AI-W EPC-8000AM-W EPC-8000AI-L EPC-8000AM-L 温度范围 -40°C ~ +85°C -25°C ~ +85°C -40°C ~ +85°C -25°C ~ +85°C -40°C ~ +85°C -25°C ~ +85°C -40°C ~ +85°C -25°C ~ +85°C 操作系统 Windows CE Windows CE Windows CE Windows CE Linux Linux Linux Linux 频率 416 MHz 520 MHz 416 MHz 520 MHz 416 MHz 520 MHz 416 MHz 520 MHz 典型功耗 2.5 W 2.8 W 2.5 W 2.8 W 1.5 W 1.8 W 1.5 W 1.8 W ————————————————————————————————典型应用 www.embedtools.cn 广州致远电子有限公司

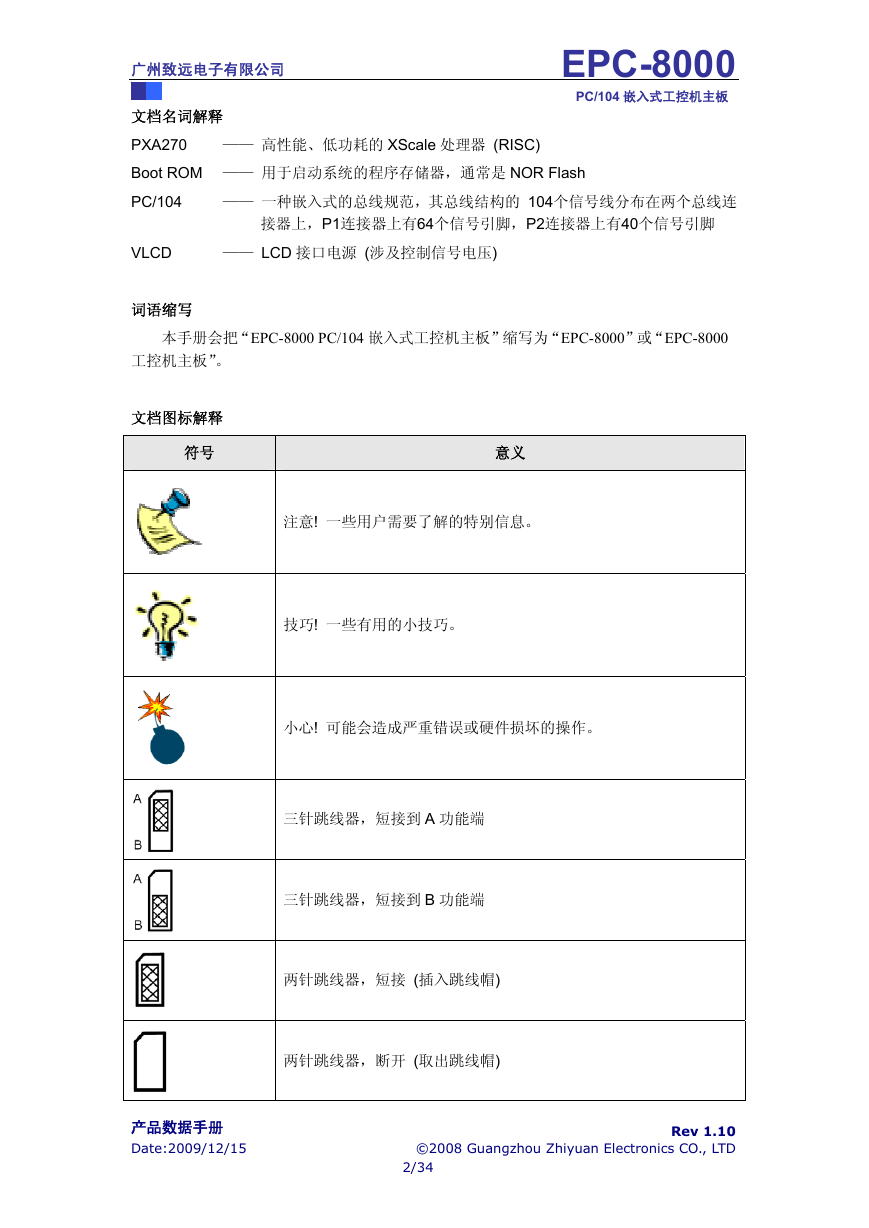

广州致远电子有限公司 EPC-8000 PC/104 嵌入式工控机主板文档名词解释 PXA270 —— 高性能、低功耗的 XScale 处理器 (RISC) Boot ROM —— 用于启动系统的程序存储器，通常是 NOR Flash PC/104 —— 一种嵌入式的总线规范，其总线结构的 104个信号线分布在两个总线连接器上，P1连接器上有64个信号引脚，P2连接器上有40个信号引脚 —— LCD 接口电源 (涉及控制信号电压) VLCD 词语缩写本手册会把“EPC-8000 PC/104 嵌入式工控机主板”缩写为“EPC-8000”或“EPC-8000 工控机主板”。文档图标解释符号意义注意! 一些用户需要了解的特别信息。技巧! 一些有用的小技巧。小心! 可能会造成严重错误或硬件损坏的操作。三针跳线器，短接到 A 功能端三针跳线器，短接到 B 功能端两针跳线器，短接 (插入跳线帽) 两针跳线器，断开 (取出跳线帽) 产品数据手册 Date:2009/12/15 Rev 1.10 ©2008 Guangzhou Zhiyuan Electronics CO., LTD 2/34

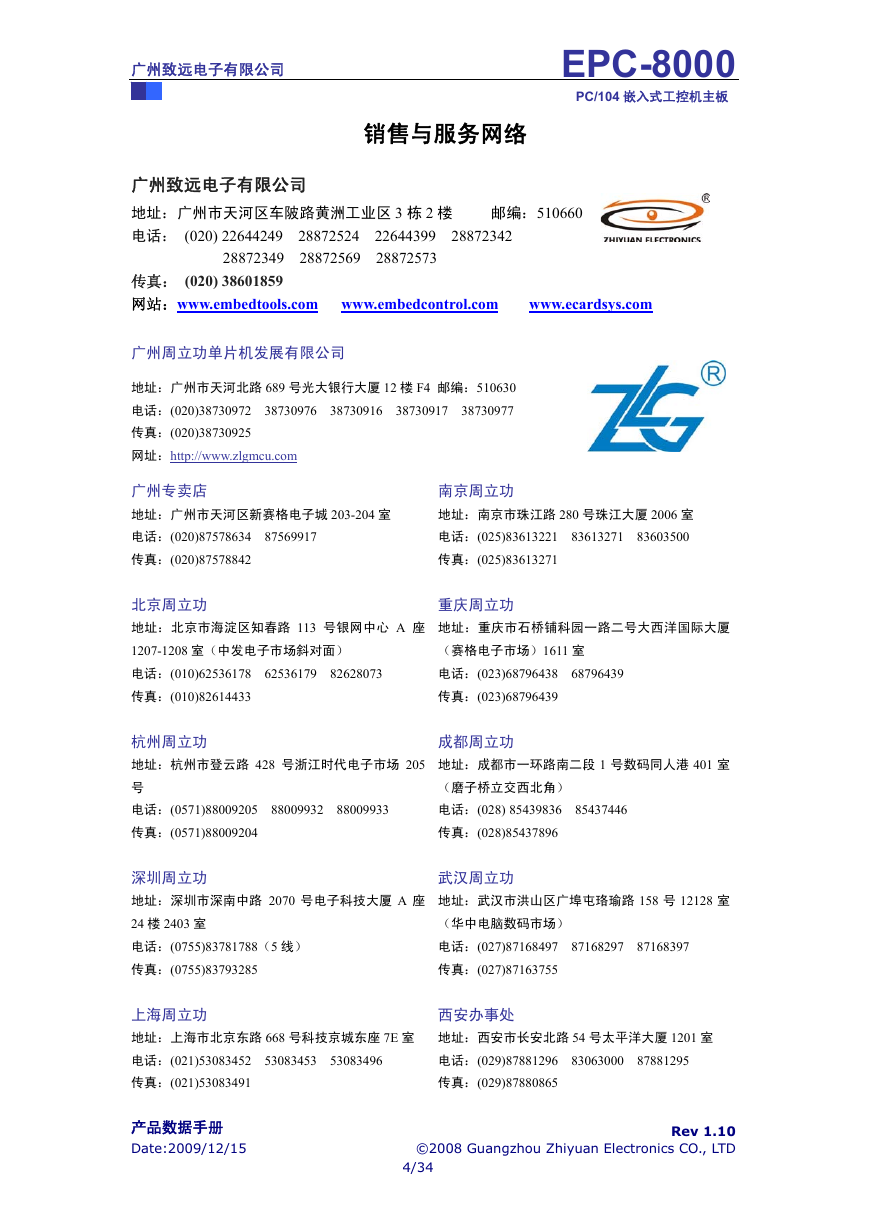

广州致远电子有限公司 EPC-8000 PC/104 嵌入式工控机主板销售与服务网络广州致远电子有限公司地址：广州市天河区车陂路黄洲工业区 3 栋 2 楼邮编：510660 电话： (020) 22644249 28872524 22644399 28872342 28872349 28872569 28872573 传真： (020) 38601859 网站：www.embedtools.com www.embedcontrol.com www.ecardsys.com 广州周立功单片机发展有限公司地址：广州市天河北路 689 号光大银行大厦 12 楼 F4 邮编：510630 电话：(020)38730972 38730976 38730916 38730917 38730977 传真：(020)38730925 网址：http://www.zlgmcu.com 广州专卖店地址：广州市天河区新赛格电子城 203-204 室电话：(020)87578634 87569917 传真：(020)87578842 北京周立功地址：北京市海淀区知春路 113 号银网中心 A 座 1207-1208 室（中发电子市场斜对面）电话：(010)62536178 62536179 82628073 传真：(010)82614433 杭州周立功地址：杭州市登云路 428 号浙江时代电子市场 205 号电话：(0571)88009205 88009932 88009933 传真：(0571)88009204 深圳周立功地址：深圳市深南中路 2070 号电子科技大厦 A 座 24 楼 2403 室电话：(0755)83781788（5 线）传真：(0755)83793285 上海周立功地址：上海市北京东路 668 号科技京城东座 7E 室电话：(021)53083452 53083453 53083496 传真：(021)53083491 南京周立功地址：南京市珠江路 280 号珠江大厦 2006 室电话：(025)83613221 83613271 83603500 传真：(025)83613271 重庆周立功地址：重庆市石桥铺科园一路二号大西洋国际大厦（赛格电子市场）1611 室电话：(023)68796438 68796439 传真：(023)68796439 成都周立功地址：成都市一环路南二段 1 号数码同人港 401 室（磨子桥立交西北角）电话：(028) 85439836 85437446 传真：(028)85437896 武汉周立功地址：武汉市洪山区广埠屯珞瑜路 158 号 12128 室（华中电脑数码市场）电话：(027)87168497 87168297 87168397 传真：(027)87163755 西安办事处地址：西安市长安北路 54 号太平洋大厦 1201 室电话：(029)87881296 83063000 87881295 传真：(029)87880865 产品数据手册 Date:2009/12/15 Rev 1.10 Guangzhou Zhiyuan Electronics CO., LTD ©2008 /34 4

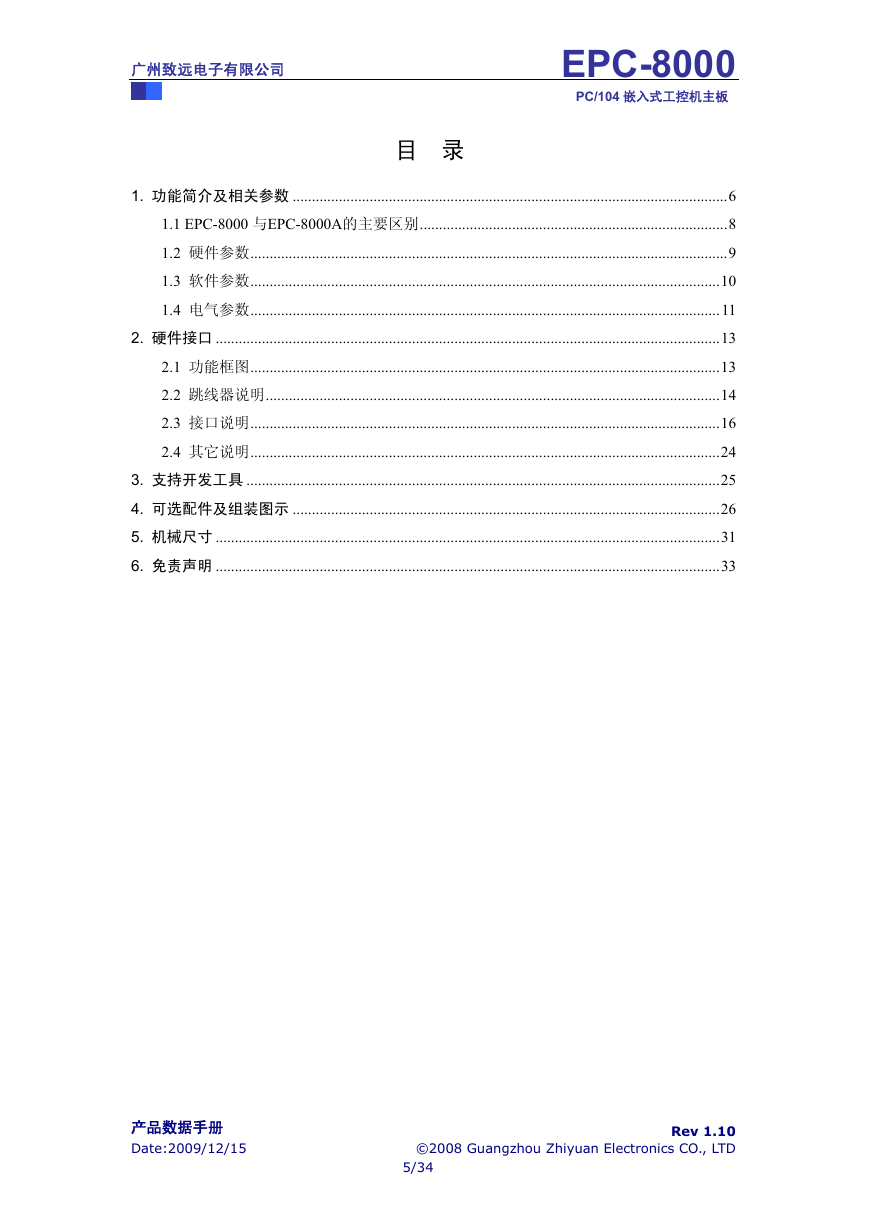

广州致远电子有限公司 EPC-8000 PC/104 嵌入式工控机主板目录 1. 功能简介及相关参数 .................................................................................................................6 1.1 EPC-8000 与EPC-8000A的主要区别................................................................................8 1.2 硬件参数............................................................................................................................9 1.3 软件参数..........................................................................................................................10 1.4 电气参数..........................................................................................................................11 2. 硬件接口 ...................................................................................................................................13 2.1 功能框图..........................................................................................................................13 2.2 跳线器说明......................................................................................................................14 2.3 接口说明..........................................................................................................................16 2.4 其它说明..........................................................................................................................24 3. 支持开发工具 ...........................................................................................................................25 4. 可选配件及组装图示 ...............................................................................................................26 5. 机械尺寸 ...................................................................................................................................31 6. 免责声明 ...................................................................................................................................33 产品数据手册 Date:2009/12/15 Rev 1.10 ©2008 Guangzhou Zhiyuan Electronics CO., LTD 5/34

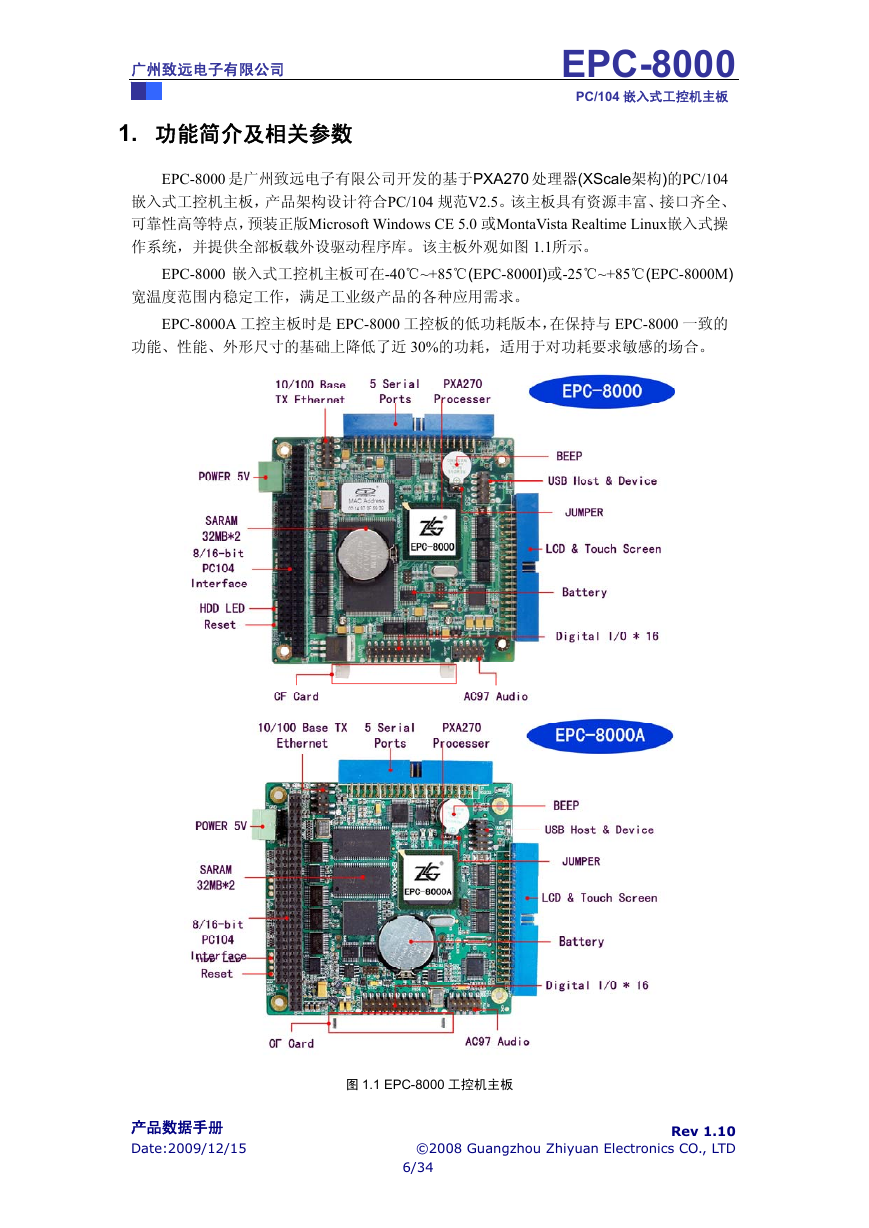

广州致远电子有限公司 1. 功能简介及相关参数 EPC-8000 PC/104 嵌入式工控机主板 EPC-8000 是广州致远电子有限公司开发的基于PXA270 处理器(XScale架构)的PC/104 嵌入式工控机主板，产品架构设计符合PC/104 规范V2.5。该主板具有资源丰富、接口齐全、可靠性高等特点，预装正版Microsoft Windows CE 5.0 或MontaVista Realtime Linux嵌入式操作系统，并提供全部板载外设驱动程序库。该主板外观如图 1.1所示。 EPC-8000 嵌入式工控机主板可在-40℃~+85℃(EPC-8000I)或-25℃~+85℃(EPC-8000M) 宽温度范围内稳定工作，满足工业级产品的各种应用需求。 EPC-8000A 工控主板时是 EPC-8000 工控板的低功耗版本，在保持与 EPC-8000 一致的功能、性能、外形尺寸的基础上降低了近 30%的功耗，适用于对功耗要求敏感的场合。图 1.1 EPC-8000 工控机主板产品数据手册 Date:2009/12/15 Rev 1.10 ©2008 Guangzhou Zhiyuan Electronics CO., LTD 6/34

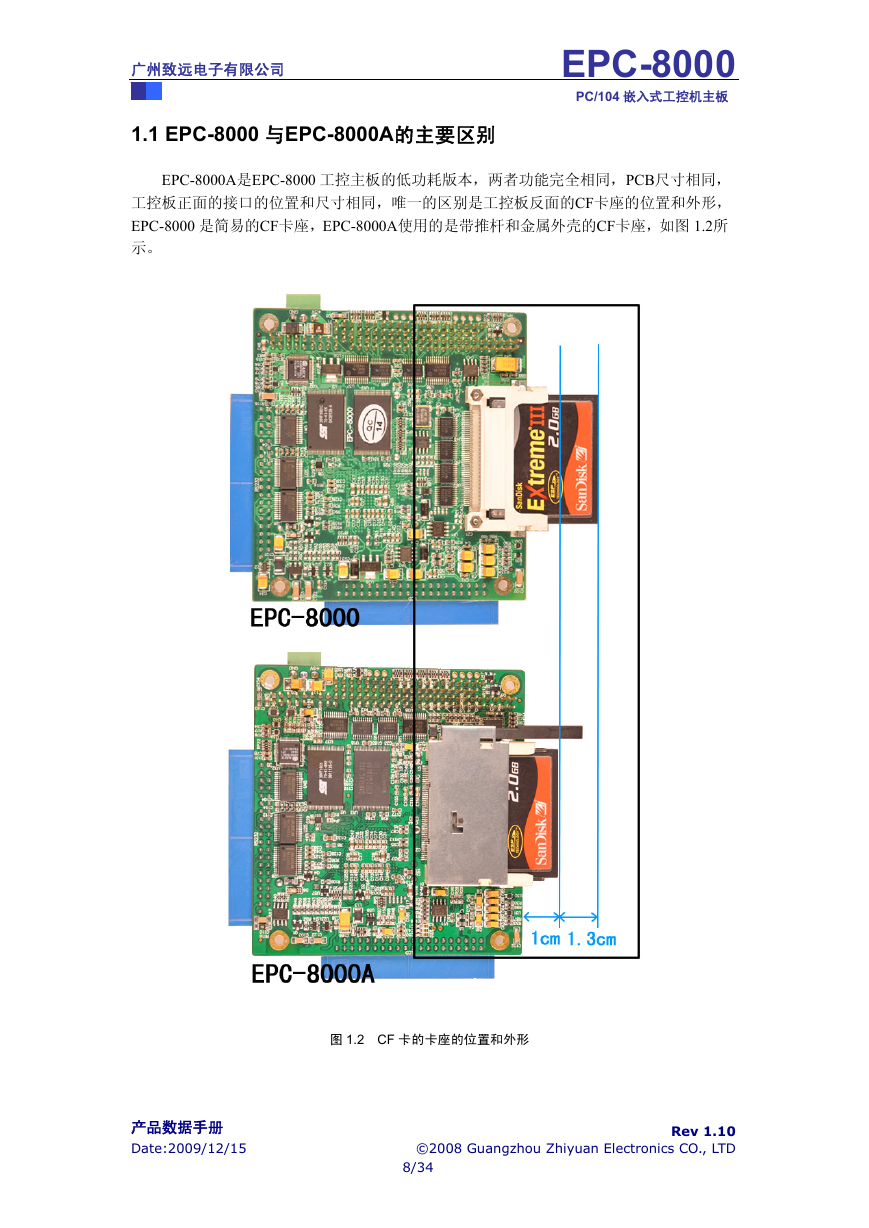

广州致远电子有限公司 1.1 EPC-8000 与EPC-8000A的主要区别 EPC-8000 PC/104 嵌入式工控机主板 EPC-8000A是EPC-8000 工控主板的低功耗版本，两者功能完全相同，PCB尺寸相同，工控板正面的接口的位置和尺寸相同，唯一的区别是工控板反面的CF卡座的位置和外形， EPC-8000 是简易的CF卡座，EPC-8000A使用的是带推杆和金属外壳的CF卡座，如图 1.2所示。图 1.2 CF 卡的卡座的位置和外形产品数据手册 Date:2009/12/15 Rev 1.10 ©2008 Guangzhou Zhiyuan Electronics CO., LTD 8/34
