    MATLAB中用plot命令画出示波器的图形总结
    用MATLAB命令将simulink示波器的图形画出
    将不同示波器中的曲线画在一张图上

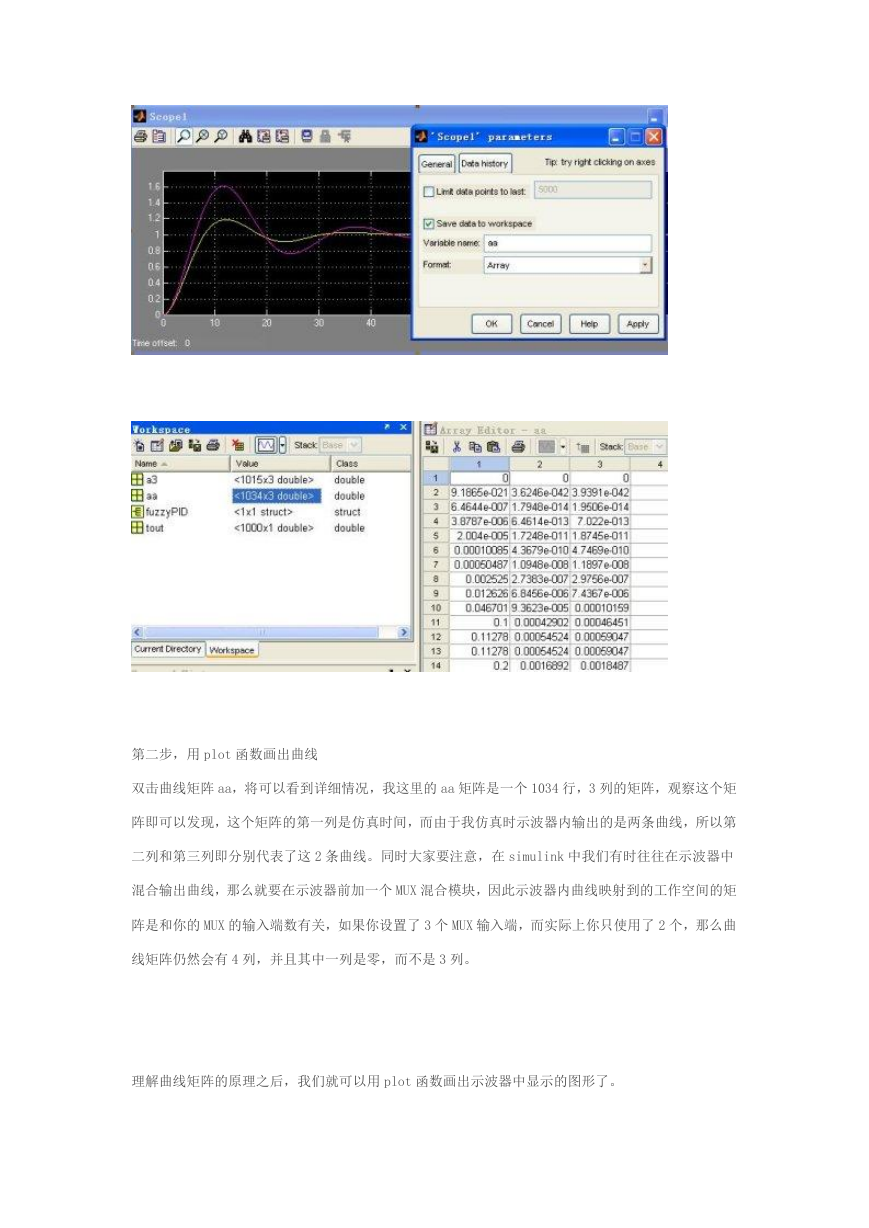

    MATLAB 中用 plot 命令画出示波器的图形总结 这两天碰到一个问题是关于用 MATLAB 命令把示波器图形画出，经过努力总算得到解决。 看到网上有的同行问怎么改示波器的背景，把示波器波形复制到 Word 中，我有两种方法，第一种是 我一个同学告诉我的，通过命令对示波器进行操作。 具体如下 shh = get(0,'ShowHiddenHandles'); set(0,'ShowHiddenHandles','On') set(gcf,'menubar','figure') set(gcf,'CloseRequestFcn','closereq') set(gcf,'DefaultLineClipping','Off') set(0,'ShowHiddenHandles',shh) 输入以上命令可以直接对示波器进行修改，包括背景和曲线颜色 第二种方法我以前总结过，现在详细说明一下 用 MATLAB 命令将 simulink 示波器的图形画出 第一步，将你的示波器的输出曲线以矩阵形式映射到 MATLAB 的工作空间内。 如图 1 所示，双击示波器后选择 parameters 目录下的 Data history,将 Save data to workspace 勾 上，Format 选择 Array,Variable name 即你输入至工作空间的矩阵名称，这里我取名 aa。在这之后 运行一次仿真，那么你就可以在 MATLAB 的工作空间里看到你示波器输出曲线的矩阵 aa。如图 2 所示。
    第二步，用 plot 函数画出曲线 双击曲线矩阵 aa，将可以看到详细情况，我这里的 aa 矩阵是一个 1034 行，3 列的矩阵，观察这个矩 阵即可以发现，这个矩阵的第一列是仿真时间，而由于我仿真时示波器内输出的是两条曲线，所以第 二列和第三列即分别代表了这 2 条曲线。同时大家要注意，在 simulink 中我们有时往往在示波器中 混合输出曲线，那么就要在示波器前加一个 MUX 混合模块，因此示波器内曲线映射到的工作空间的矩 阵是和你的 MUX 的输入端数有关，如果你设置了 3 个 MUX 输入端，而实际上你只使用了 2 个，那么曲 线矩阵仍然会有 4 列，并且其中一列是零，而不是 3 列。 理解曲线矩阵的原理之后，我们就可以用 plot 函数画出示波器中显示的图形了。
    curve=plot(aa(:,1),aa(:,2),aa(:,1),aa(:,3),'--r') %aa(:,1)表示取 aa 的第一列，仿真时间 %aa(:,2)表示取 aa 的第二列，示波器的输入一 %aa(:,3)表示取 aa 的第三列，示波器的输入二 %--r 表示曲线 2 显示的形式和颜色，这里是（red) set(curve(1),'linewidth',3) %设置曲线 1 的粗细 set(curve(2),'linewidth',3) %设置曲线 2 的粗细 legend('Fuzzy','PID') %曲线名称标注 xlabel('仿真时间（s）') %X 坐标轴名称标注 ylabel('幅值') %Y 轴坐标轴标注 title('Fuzzy Control VS PID') %所画图的名称 grid on %添加网格 运行上述命令后即可以看到用 MATLAB 命令画出的图形了，你可以在图形出来之后继续进行编辑。
    将不同示波器中的曲线画在一张图上 如何将不同示波器中的曲线画在一张图上，很简单，如下命令解释 curve=plot(f1(:,1),f1(:,2),FP(:,1),FP(:,2),'r',FP(:,1),FP(:,3),'k') %f1 为即示波器 1 输出的曲线矩阵 f1，FP 为示波器 2 输出的曲线矩阵 FP 同一示波器内的仿真时间和曲线要相一致，所以 f1(:,1),f1(:,2)放一起，FP(:,1),FP(:,2)放一起， 不能出现 f1(:,1),FP(:,2)的情况 一般示波器不能编辑图片，在命令中窗口输入以下命令即可随意操作了： shh = get(0,'ShowHiddenHandles'); set(0,'ShowHiddenHandles','On') set(gcf,'menubar','figure')

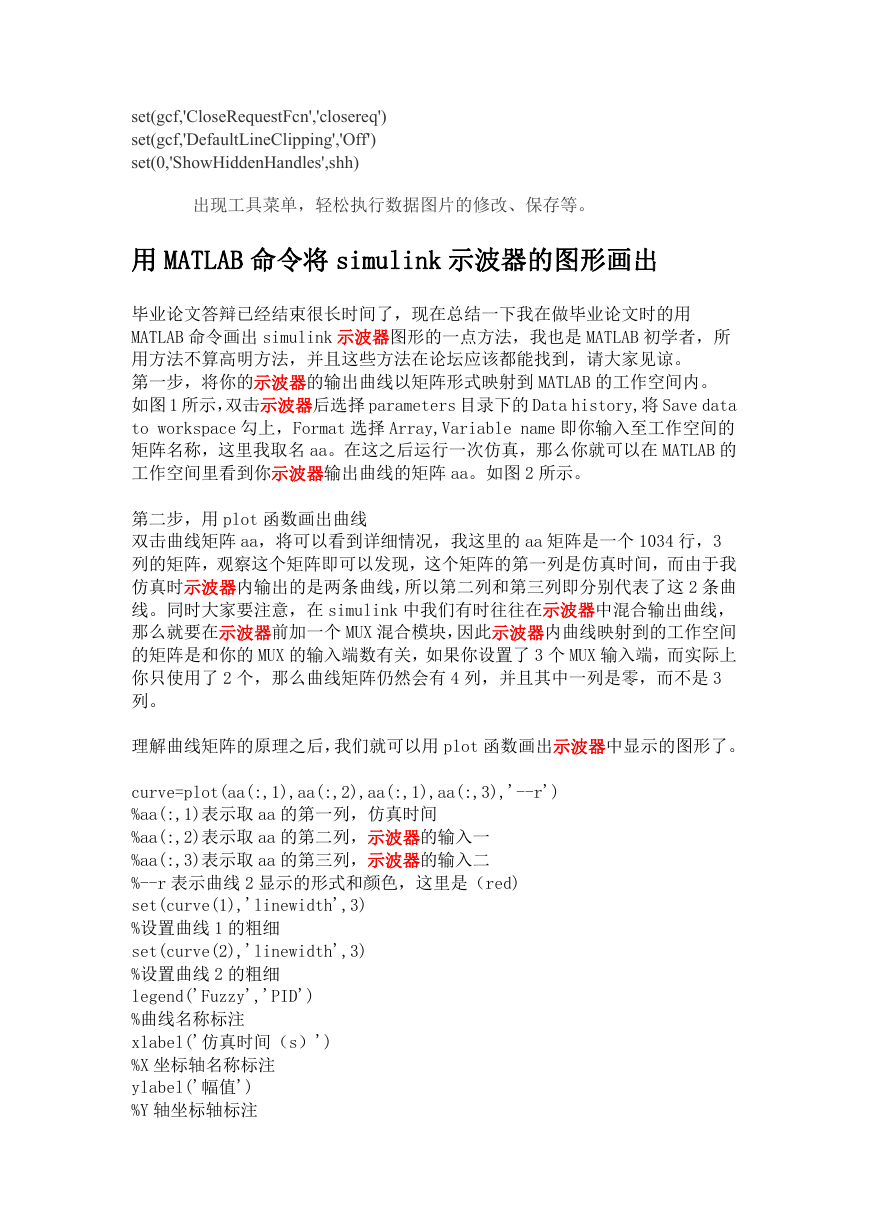

    set(gcf,'CloseRequestFcn','closereq') set(gcf,'DefaultLineClipping','Off') set(0,'ShowHiddenHandles',shh) 出现工具菜单，轻松执行数据图片的修改、保存等。 用 MATLAB 命令将 simulink 示波器的图形画出 毕业论文答辩已经结束很长时间了，现在总结一下我在做毕业论文时的用 MATLAB 命令画出 simulink 示波器图形的一点方法，我也是 MATLAB 初学者，所 用方法不算高明方法，并且这些方法在论坛应该都能找到，请大家见谅。 第一步，将你的示波器的输出曲线以矩阵形式映射到 MATLAB 的工作空间内。 如图 1 所示，双击示波器后选择 parameters 目录下的 Data history,将 Save data to workspace 勾上，Format 选择 Array,Variable name 即你输入至工作空间的 矩阵名称，这里我取名 aa。在这之后运行一次仿真，那么你就可以在 MATLAB 的 工作空间里看到你示波器输出曲线的矩阵 aa。如图 2 所示。 第二步，用 plot 函数画出曲线 双击曲线矩阵 aa，将可以看到详细情况，我这里的 aa 矩阵是一个 1034 行，3 列的矩阵，观察这个矩阵即可以发现，这个矩阵的第一列是仿真时间，而由于我 仿真时示波器内输出的是两条曲线，所以第二列和第三列即分别代表了这 2 条曲 线。同时大家要注意，在 simulink 中我们有时往往在示波器中混合输出曲线， 那么就要在示波器前加一个 MUX 混合模块，因此示波器内曲线映射到的工作空间 的矩阵是和你的 MUX 的输入端数有关，如果你设置了 3 个 MUX 输入端，而实际上 你只使用了 2 个，那么曲线矩阵仍然会有 4 列，并且其中一列是零，而不是 3 列。 理解曲线矩阵的原理之后，我们就可以用 plot 函数画出示波器中显示的图形了。 curve=plot(aa(:,1),aa(:,2),aa(:,1),aa(:,3),'--r') %aa(:,1)表示取 aa 的第一列，仿真时间 %aa(:,2)表示取 aa 的第二列，示波器的输入一 %aa(:,3)表示取 aa 的第三列，示波器的输入二 %--r 表示曲线 2 显示的形式和颜色，这里是（red) set(curve(1),'linewidth',3) %设置曲线 1 的粗细 set(curve(2),'linewidth',3) %设置曲线 2 的粗细 legend('Fuzzy','PID') %曲线名称标注 xlabel('仿真时间（s）') %X 坐标轴名称标注 ylabel('幅值') %Y 轴坐标轴标注

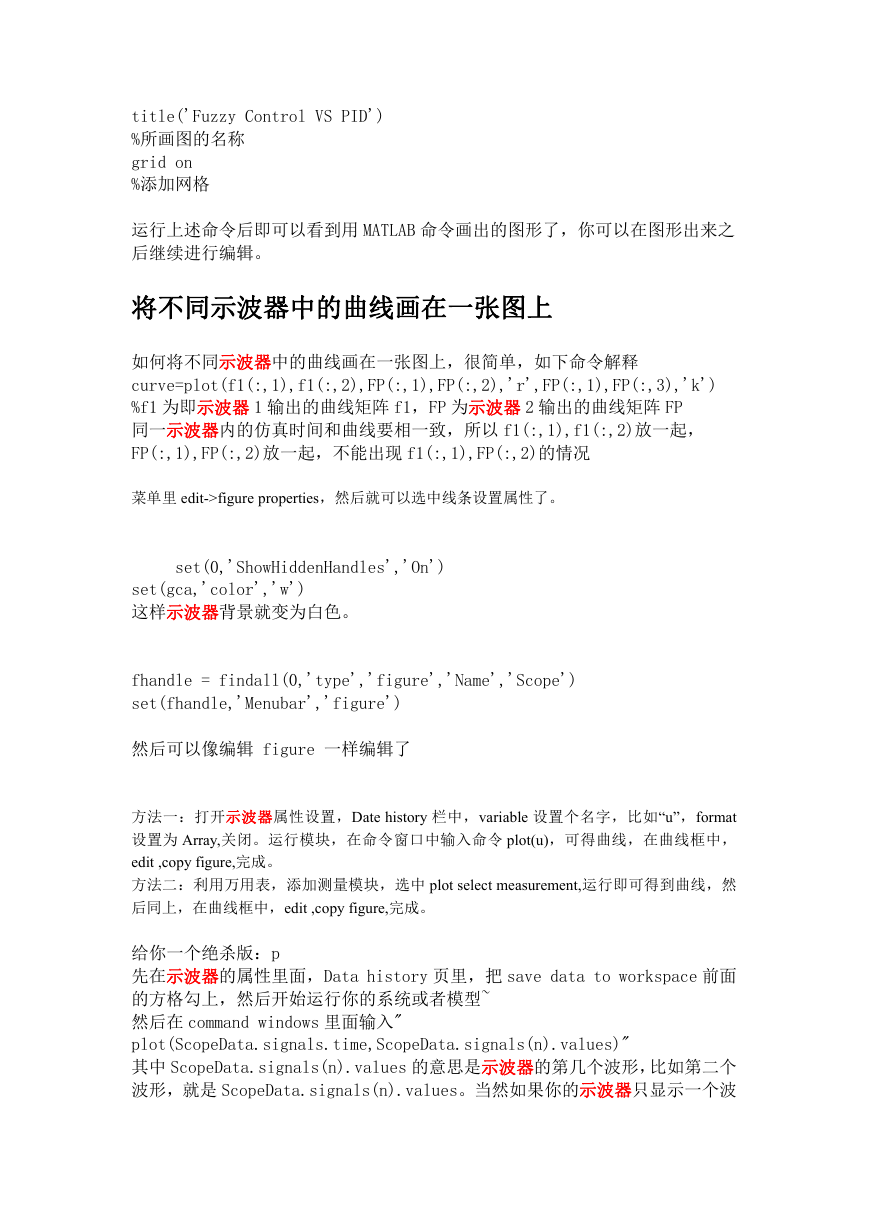

    title('Fuzzy Control VS PID') %所画图的名称 grid on %添加网格 运行上述命令后即可以看到用 MATLAB 命令画出的图形了，你可以在图形出来之 后继续进行编辑。 将不同示波器中的曲线画在一张图上 如何将不同示波器中的曲线画在一张图上，很简单，如下命令解释 curve=plot(f1(:,1),f1(:,2),FP(:,1),FP(:,2),'r',FP(:,1),FP(:,3),'k') %f1 为即示波器 1 输出的曲线矩阵 f1，FP 为示波器 2 输出的曲线矩阵 FP 同一示波器内的仿真时间和曲线要相一致，所以 f1(:,1),f1(:,2)放一起， FP(:,1),FP(:,2)放一起，不能出现 f1(:,1),FP(:,2)的情况 菜单里 edit->figure properties，然后就可以选中线条设置属性了。 set(0,'ShowHiddenHandles','On') set(gca,'color','w') 这样示波器背景就变为白色。 fhandle = findall(0,'type','figure','Name','Scope') set(fhandle,'Menubar','figure') 然后可以像编辑 figure 一样编辑了 方法一：打开示波器属性设置，Date history 栏中，variable 设置个名字，比如“u”，format 设置为 Array,关闭。运行模块，在命令窗口中输入命令 plot(u)，可得曲线，在曲线框中， edit ,copy figure,完成。 方法二：利用万用表，添加测量模块，选中 plot select measurement,运行即可得到曲线，然 后同上，在曲线框中，edit ,copy figure,完成。 给你一个绝杀版：p 先在示波器的属性里面，Data history 页里，把 save data to workspace 前面 的方格勾上，然后开始运行你的系统或者模型~ 然后在 command windows 里面输入" plot(ScopeData.signals.time,ScopeData.signals(n).values)" 其中 ScopeData.signals(n).values 的意思是示波器的第几个波形，比如第二个 波形，就是 ScopeData.signals(n).values。当然如果你的示波器只显示一个波
    形，那就只要 ScopeData.signals.values 就 OK 啦~ 上面命令输入完毕后就回车，然后会跳出一个波形，你点编辑波形，就可以改它 的横轴纵轴，还能加横轴纵轴标签等等，相当的好用呀~ 最后当你的波形编辑好了之后，在目录 EDIT 里面选择 Copy Figure,然后就可以 直接粘贴到任何你想粘的地方啦~\(≧▽≦)/~ 最后有个小补充，如果想要几个波形复合在一起，可以在" plot(ScopeData.signals.time,ScopeData.signals(n).values)"命令结束后加 个“hold on”，然后继续 plot 你下面要的波形，两个波形就何以画在一个坐标 系里了~ 最近也在弄波形，如果还有什么不清楚我们可以再一起讨论下~ 希望对你有帮助~ 等 scope 显示出来图像以后，在 MATLAB 上运行 set(0,'ShowHiddenHandles','On') set(gcf,'menubar','figure') 这时候你会发现 scope 的工具栏的上面多了一行，点击 insert-axes，鼠标会变 成十字形状，然后再图像的任意一处双击左键出现一个对话框 PropertyEditor， 选中 style 在窗口的右便会出现 color，这时你就可以任意修改背景颜色了。 建议你最好保存数据在 workspace 里面，用 plot 的方法打印图形。不要直接复 制示波器的波形。 .首先添加一个 clock 时间控件，输出时间 t 到一个示波器里。修改该示波器参数， 进入到 data history，删除 limit data，勾选 save data to workspace，变量名 t， 格式 array。 2.仿照上面示波器参数设置，修改你所要显示的示波器。设变量名为 x 3.在 MATLAB 主界面（或新建一个 m 文件）输入：plot（t,x） （ps：有时候 t 可能不止一列，需要选择一下，如：plot(t(:,1),x)） 4.整理图像，选 edit 下 copy figure，粘贴入 word 中。
