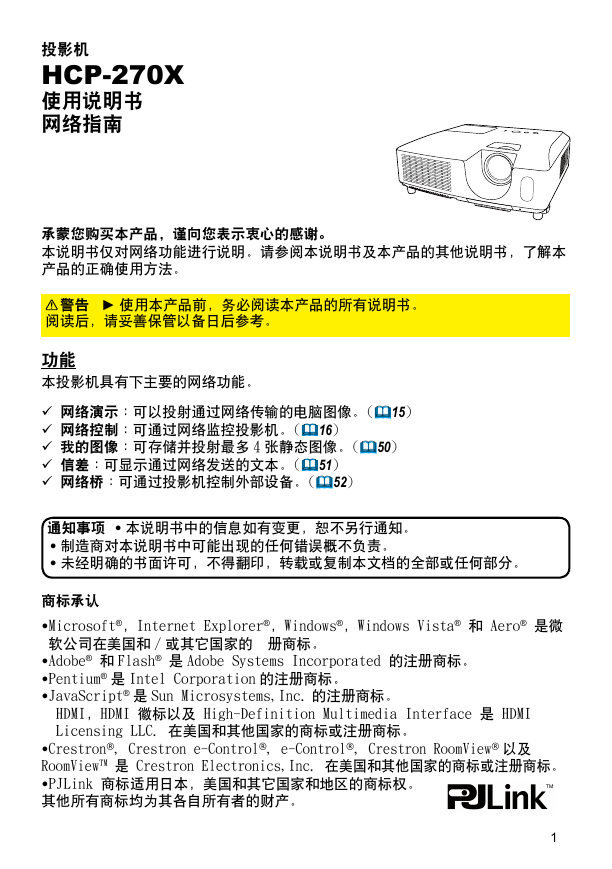

投影机 HCP-270X 使用说明书网络指南承蒙您购买本产品，谨向您表示衷心的感谢。本说明书仅对网络功能进行说明。请参阅本说明书及本产品的其他说明书，了解本产品的正确使用方法。警告 ► 使用本产品前，务必阅读本产品的所有说明书。阅读后，请妥善保管以备日后参考。功能本投影机具有下主要的网络功能。 ü网络演示：可以投射通过网络传输的电脑图像。(&15) ü网络控制：可通过网络监控投影机。(&16) ü我的图像：可存储并投射最多 4 张静态图像。(&50) ü信差：可显示通过网络发送的文本。(&51) ü网络桥：可通过投影机控制外部设备。(&52) • 本说明书中的信息如有变更，恕不另行通知。通知事项 • 制造商对本说明书中可能出现的任何错误概不负责。 • 未经明确的书面许可，不得翻印，转载或复制本文档的全部或任何部分。商标承认 •Microsoft®，InternetExplorer®，Windows®，WindowsVista®和Aero®是微软公司在美国和 / 或其它国家的㊟册商标。 •Adobe®和 Flash®是 AdobeSystemsIncorporated的注册商标。 •Pentium® 是 IntelCorporation 的注册商标。 •JavaScript® 是 SunMicrosystems,Inc. 的注册商标。㊟HDMI，HDMI徽标以及High-DefinitionMultimediaInterface是HDMI LicensingLLC.在美国和其他国家的商标或注册商标。 •Crestron®,Crestrone-Control®,e-Control®,CrestronRoomView® 以及 RoomViewTM是CrestronElectronics,Inc.在美国和其他国家的商标或注册商标。 •PJLink商标适用日本，美国和其它国家和地区的商标权。其他所有商标均为其各自所有者的财产。 1

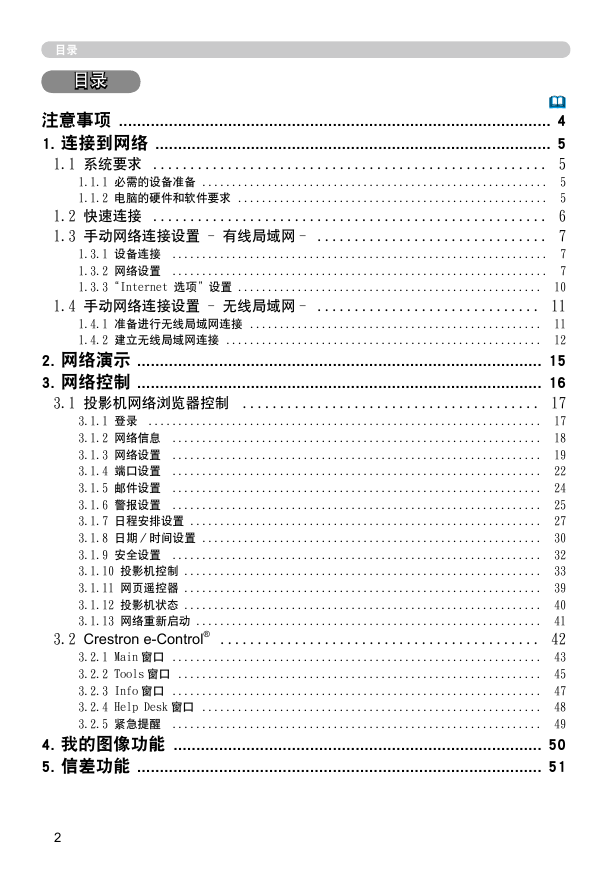

目录目录 & 注意事项...............................................................................................4 1.连接到网络.......................................................................................5 1.1系统要求..................................................... 5 1.1.1必需的设备准备.......................................................... 5 1.1.2电脑的硬件和软件要求.................................................... 5 1.2快速连接..................................................... 6 1.3手动网络连接设置-有线局域网 -............................... 7 1.3.1设备连接............................................................... 7 1.3.2网络设置............................................................... 7 1.3.3“Internet选项”设置................................................... 10 1.4手动网络连接设置-无线局域网 -.............................. 11 1.4.1准备进行无线局域网连接................................................. 11 1.4.2建立无线局域网连接..................................................... 12 2.网络演示.........................................................................................15 3.网络控制.........................................................................................16 3.1投影机网络浏览器控制........................................ 17 3.1.1登录.................................................................. 17 3.1.2网络信息.............................................................. 18 3.1.3网络设置.............................................................. 19 3.1.4端口设置.............................................................. 22 3.1.5邮件设置.............................................................. 24 3.1.6警报设置.............................................................. 25 3.1.7日程安排设置........................................................... 27 3.1.8日期／时间设置......................................................... 30 3.1.9安全设置.............................................................. 32 3.1.10投影机控制............................................................ 33 3.1.11网页遥控器............................................................ 39 3.1.12投影机状态............................................................ 40 3.1.13网络重新启动.......................................................... 41 3.2Crestron e-Control®........................................... 42 3.2.1Main 窗口.............................................................. 43 3.2.2Tools 窗口............................................................. 45 3.2.3Info 窗口.............................................................. 47 3.2.4HelpDesk 窗口......................................................... 48 3.2.5紧急提醒.............................................................. 49 4.我的图像功能.................................................................................50 5.信差功能.........................................................................................51 2

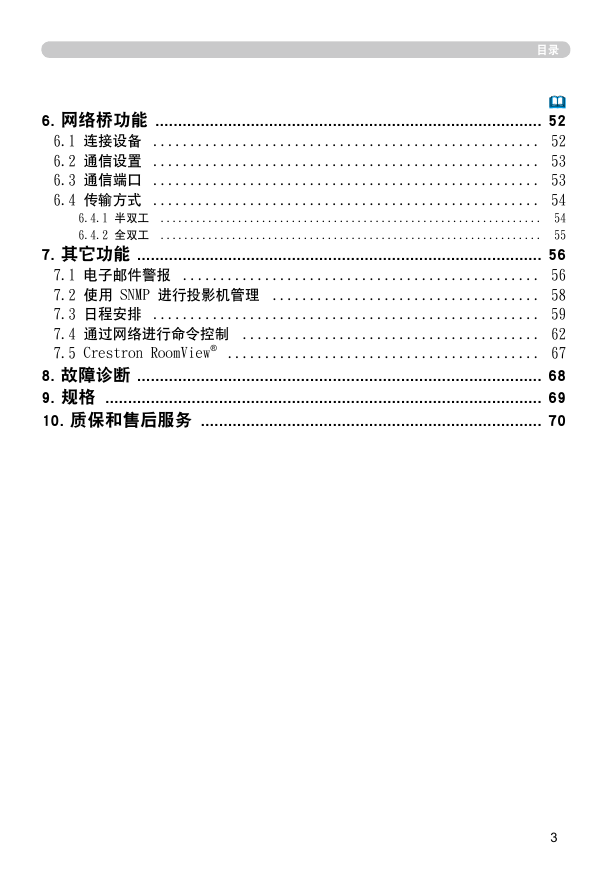

目录 & 6.网络桥功能.....................................................................................52 6.1连接设备.................................................... 52 6.2通信设置.................................................... 53 6.3通信端口.................................................... 53 6.4传输方式.................................................... 54 6.4.1半双工................................................................ 54 6.4.2全双工................................................................ 55 7.其它功能.........................................................................................56 7.1电子邮件警报................................................ 56 7.2使用SNMP进行投影机管理.................................... 58 7.3日程安排.................................................... 59 7.4通过网络进行命令控制........................................ 62 7.5CrestronRoomView®.......................................... 67 8.故障诊断.........................................................................................68 9.规格................................................................................................69 10.质保和售后服务...........................................................................70 3

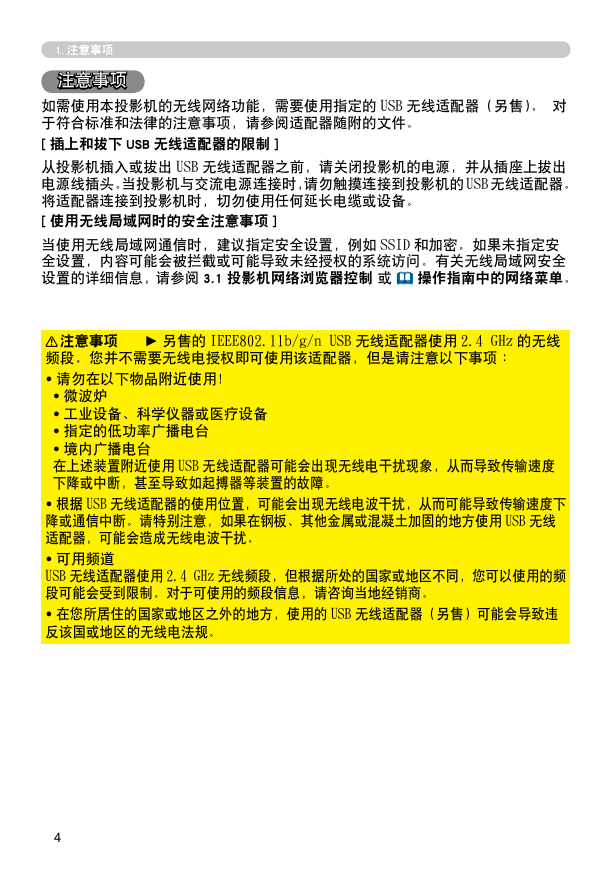

1. 注意事项注意事项如需使用本投影机的无线网络功能，需要使用指定的 USB 无线适配器（另售）。对于符合标准和法律的注意事项，请参阅适配器随附的文件。 [ 插上和拔下 USB 无线适配器的限制 ] 从投影机插入或拔出 USB 无线适配器之前，请关闭投影机的电源，并从插座上拔出电源线插头。当投影机与交流电源连接时，请勿触摸连接到投影机的 USB 无线适配器。将适配器连接到投影机时，切勿使用任何延长电缆或设备。 [ 使用无线局域网时的安全注意事项 ] 当使用无线局域网通信时，建议指定安全设置，例如 SSID 和加密。如果未指定安全设置，内容可能会被拦截或可能导致未经授权的系统访问。有关无线局域网安全设置的详细信息，请参阅 3.1投影机网络浏览器控制或 & 操作指南中的网络菜单。注意事项㊟ ► 另售的 IEEE802.11b/g/nUSB 无线适配器使用 2.4GHz 的无线频段。您并不需要无线电授权即可使用该适配器，但是请注意以下事项： • 请勿在以下物品附近使用！ • 微波炉 • 工业设备、科学仪器或医疗设备 • 指定的低功率广播电台 • 境内广播电台在上述装置附近使用 USB 无线适配器可能会出现无线电干扰现象，从而导致传输速度下降或中断，甚至导致如起搏器等装置的故障。 • 根据 USB 无线适配器的使用位置，可能会出现无线电波干扰，从而可能导致传输速度下降或通信中断。请特别注意，如果在钢板、其他金属或混凝土加固的地方使用 USB 无线适配器，可能会造成无线电波干扰。 • 可用频道 USB 无线适配器使用 2.4GHz 无线频段，但根据所处的国家或地区不同，您可以使用的频段可能会受到限制。对于可使用的频段信息，请咨询当地经销商。 • 在您所居住的国家或地区之外的地方，使用的 USB 无线适配器（另售）可能会导致违反该国或地区的无线电法规。 4

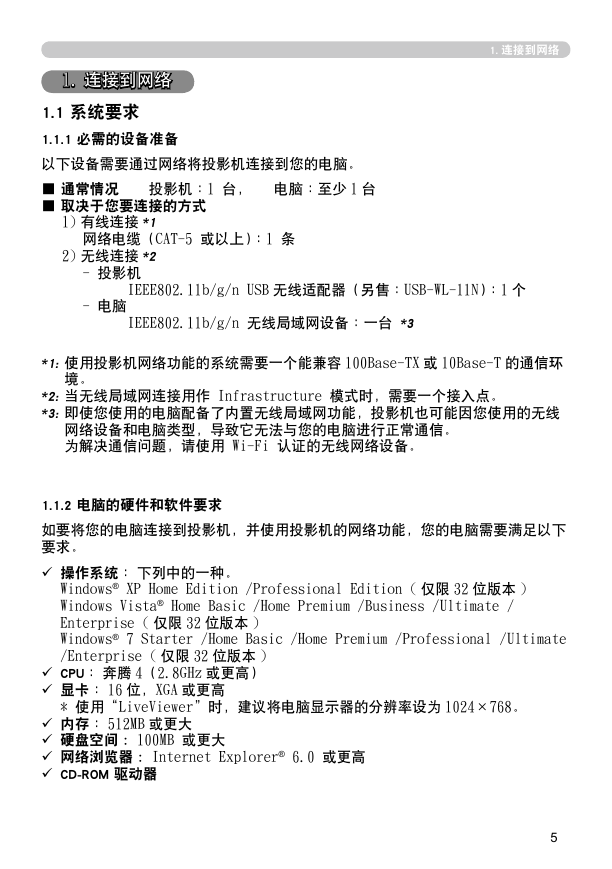

1. 连接到网络 1. 连接到网络 1.1系统要求 1.1.1必需的设备准备以下设备需要通过网络将投影机连接到您的电脑。 ■通常情况投影机：1台，电脑：至少 1 台 ■取决于您要连接的方式 1) 有线连接 *1 网络电缆（CAT-5或以上）：1条 2) 无线连接 *2 -投影机 IEEE802.11b/g/nUSB 无线适配器（另售：USB-WL-11N）：1 个 -电脑 IEEE802.11b/g/n无线局域网设备：一台*3 *1:使用投影机网络功能的系统需要一个能兼容 100Base-TX 或 10Base-T 的通信环境。 *2:当无线局域网连接用作Infrastructure模式时，需要一个接入点。 *3:即使您使用的电脑配备了内置无线局域网功能，投影机也可能因您使用的无线网络设备和电脑类型，导致它无法与您的电脑进行正常通信。为解决通信问题，请使用Wi-Fi认证的无线网络设备。 1.1.2电脑的硬件和软件要求如要将您的电脑连接到投影机，并使用投影机的网络功能，您的电脑需要满足以下要求。 ü操作系统：下列中的一种。 Windows®XPHomeEdition/ProfessionalEdition( 仅限 32 位版本 ) WindowsVista®HomeBasic/HomePremium/Business/Ultimate/ Enterprise( 仅限 32 位版本 ) Windows®7Starter/HomeBasic/HomePremium/Professional/Ultimate /Enterprise( 仅限 32 位版本 ) üCPU ：奔腾 4（2.8GHz 或更高） ü显卡：16 位，XGA 或更高 *使用“LiveViewer”时，建议将电脑显示器的分辨率设为 1024×768。 ü内存：512MB 或更大 ü硬盘空间 :100MB或更大 ü网络浏览器 :InternetExplorer®6.0或更高 üCD-ROM驱动器 5

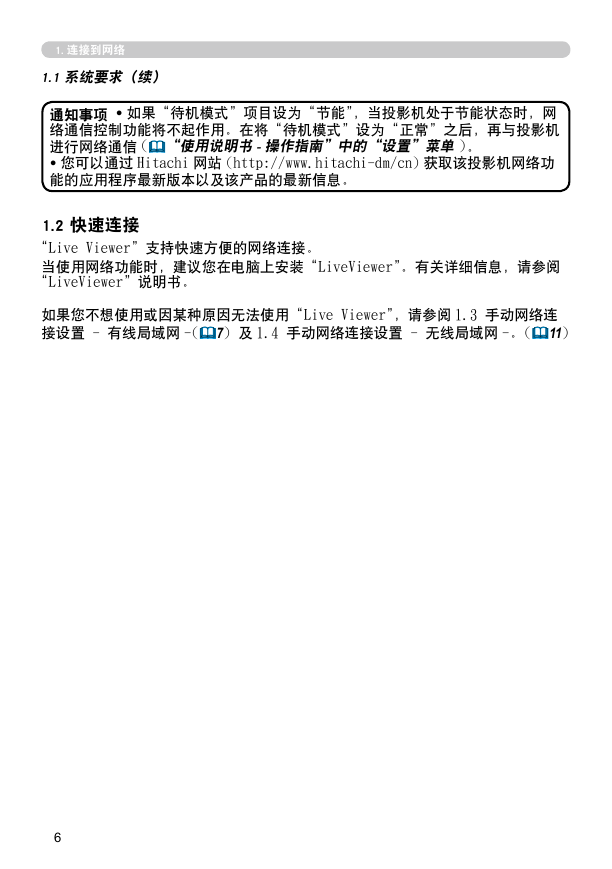

1. 连接到网络 1.1系统要求（续） • 如果“待机模式”项目设为“节能”，当投影机处于节能状态时，网通知事项络通信控制功能将不起作用。在将“待机模式”设为“正常”之后，再与投影机进行网络通信 (&“使用说明书-操作指南”中的“设置”菜单 )。 • 您可以通过 Hitachi 网站 (http://www.hitachi-dm/cn) 获取该投影机网络功能的应用程序最新版本以及该产品的最新信息。 1.2快速连接 “LiveViewer”支持快速方便的网络连接。当使用网络功能时，建议您在电脑上安装“LiveViewer”。有关详细信息，请参阅 “LiveViewer”说明书。如果您不想使用或因某种原因无法使用“LiveViewer”，请参阅 1.3手动网络连接设置-有线局域网 -(&7)及 1.4手动网络连接设置-无线局域网 -。(&11) 6

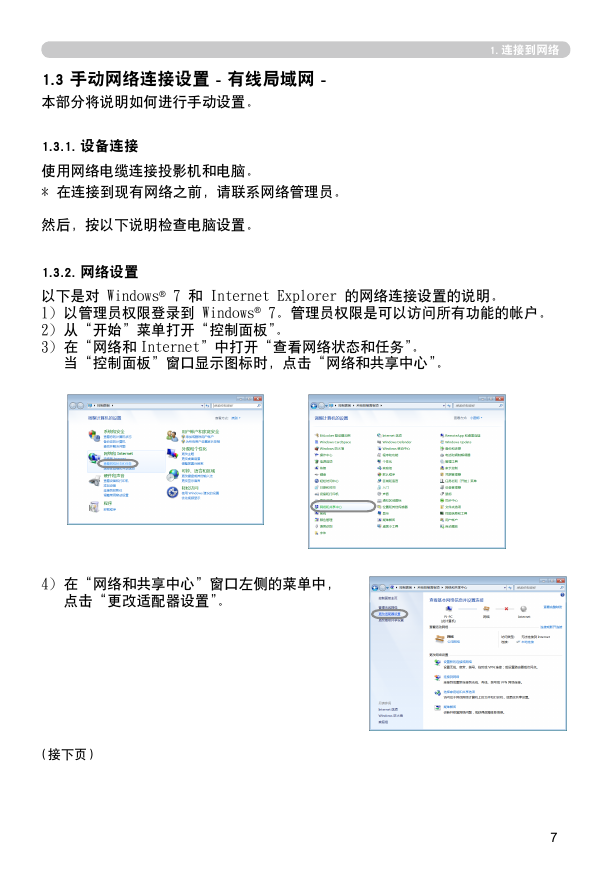

1. 连接到网络 1.3手动网络连接设置-有线局域网- 本部分将说明如何进行手动设置。 1.3.1.设备连接使用网络电缆连接投影机和电脑。 *在连接到现有网络之前，请联系网络管理员。然后，按以下说明检查电脑设置。 1.3.2.网络设置以下是对Windows®7和InternetExplorer的网络连接设置的说明。 1)以管理员权限登录到Windows®7。管理员权限是可以访问所有功能的帐户。 2)从“开始”菜单打开“控制面板”。 3)在“网络和 Internet”中打开“查看网络状态和任务”。当“控制面板”窗口显示图标时，点击“网络和共享中心”。 4)在“网络和共享中心”窗口左侧的菜单中，点击“更改适配器设置”。（接下页） 7

1. 连接到网络 1.3手动网络连接设置-有线局域网-（续） 5)右键单击“本地连接”打开菜单，并选择“属性”。 6)选择“Internet 协议版本 4（TCP/IPv4）”并点击 [ 属性 ]。 7)选择“使用下面的IP地址”，并在电脑上设置相应的 IP 地址、子网掩码和默认网关。如果 DHCP 服务器在网络中存在，您可以选择“自动获得IP地址”，然后将会自动分配 IP 地址。设置完成后，点击 [ 确定 ]，关闭窗口。（接下页） 8
