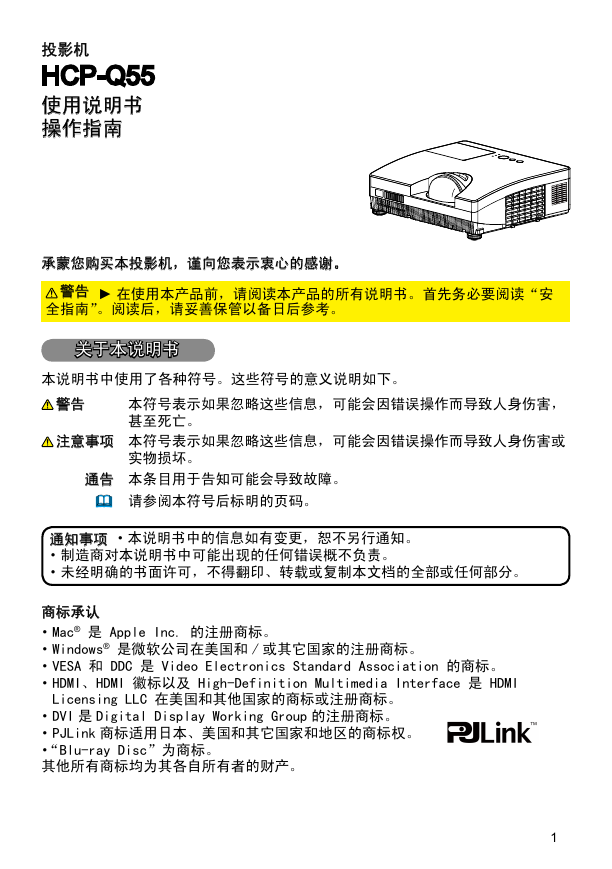

投影机 HCP-Q55 使用说明书操作指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。首先务必要阅读“安全指南”。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告注意事项本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或实物损坏。通告本条目用于告知可能会导致故障。  请参阅本符号后标明的页码。 ·本说明书中的信息如有变更，恕不另行通知。通知事项 ·制造商对本说明书中可能出现的任何错误概不负责。 ·未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分。商标承认 ·Mac® 是 Apple Inc. 的注册商标。 · Windows® 是微软公司在美国和 / 或其它国家的注册商标。 ·VESA 和 DDC 是 Video Electronics Standard Association 的商标。 · HDMI、HDMI 徽标以及 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。 ·DVI 是 Digital Display Working Group 的注册商标。 ·PJLink 商标适用日本、美国和其它国家和地区的商标权。 ·“Blu-ray Disc”为商标。其他所有商标均为其各自所有者的财产。 1

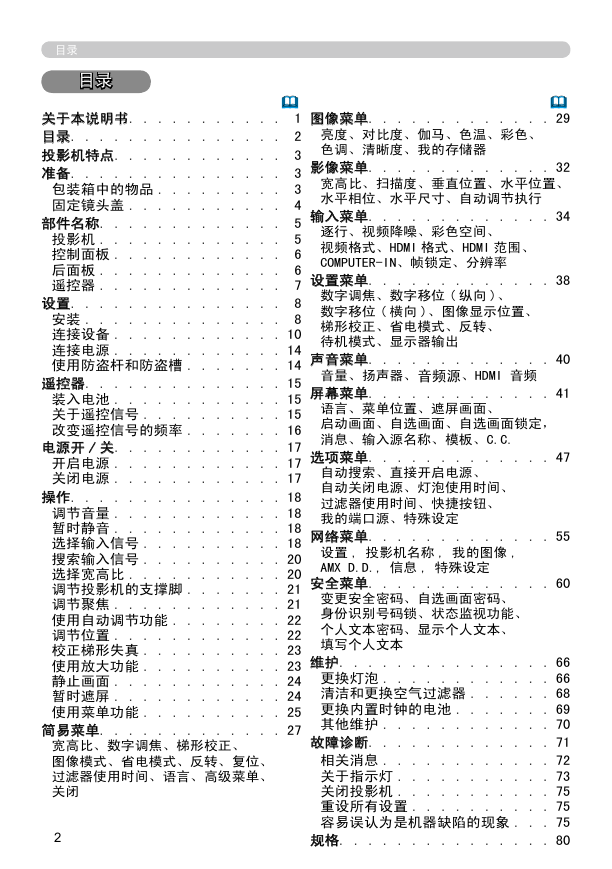

目录目录  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 投影机特点. . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 固定镜头盖 . . . . . . . . . . . 4 部件名称. . . . . . . . . . . . . 5 投影机 . . . . . . . . . . . . . 5 控制面板 . . . . . . . . . . . . 6 后面板 . . . . . . . . . . . . . 6 遥控器 . . . . . . . . . . . . . 7 设置. . . . . . . . . . . . . . . 8 安装 . . . . . . . . . . . . . . 8 连接设备 . . . . . . . . . . . . 10 连接电源 . . . . . . . . . . . . 14 使用防盗杆和防盗槽 . . . . . . . 14 遥控器. . . . . . . . . . . . . . 15 装入电池 . . . . . . . . . . . . 15 关于遥控信号 . . . . . . . . . . 15 改变遥控信号的频率 . . . . . . . 16 电源开 / 关. . . . . . . . . . . . 17 开启电源 . . . . . . . . . . . . 17 关闭电源 . . . . . . . . . . . . 17 操作. . . . . . . . . . . . . . . 18 调节音量 . . . . . . . . . . . . 18 暂时静音 . . . . . . . . . . . . 18 选择输入信号 . . . . . . . . . . 18 搜索输入信号 . . . . . . . . . . 20 选择宽高比 . . . . . . . . . . . 20 调节投影机的支撑脚 . . . . . . . 21 调节聚焦 . . . . . . . . . . . . 21 使用自动调节功能 . . . . . . . . 22 调节位置 . . . . . . . . . . . . 22 校正梯形失真 . . . . . . . . . . 23 使用放大功能 . . . . . . . . . . 23 静止画面 . . . . . . . . . . . . 24 暂时遮屏 . . . . . . . . . . . . 24 使用菜单功能 . . . . . . . . . . 25 简易菜单. . . . . . . . . . . . . 27 宽高比、数字调焦、梯形校正、图像模式、省电模式、反转、复位、过滤器使用时间、语言、高级菜单、关闭 2  图像菜单. . . . . . . . . . . . . 29 亮度、对比度、伽马、色温、彩色、色调、清晰度、我的存储器影像菜单. . . . . . . . . . . . . 32 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行输入菜单. . . . . . . . . . . . . 34 逐行、视频降噪、彩色空间、视频格式、HDMI 格式、HDMI 范围、 COMPUTER-IN、帧锁定、分辨率设置菜单. . . . . . . . . . . . . 38 数字调焦、数字移位 ( 纵向 )、数字移位 ( 横向 )、图像显示位置、梯形校正、省电模式、反转、待机模式、显示器输出声音菜单. . . . . . . . . . . . . 40 音量、扬声器、音频源、HDMI 音频屏幕菜单. . . . . . . . . . . . . 41 语言、菜单位置、遮屏画面、启动画面、自选画面、自选画面锁定，消息、输入源名称、模板、C.C. 选项菜单. . . . . . . . . . . . . 47 自动搜索、直接开启电源、自动关闭电源、灯泡使用时间、过滤器使用时间、快捷按钮、我的端口源、特殊设定网络菜单. . . . . . . . . . . . . 55 设置 , 投影机名称 , 我的图像 , AMX D.D., 信息 , 特殊设定安全菜单. . . . . . . . . . . . . 60 变更安全密码、自选画面密码、身份识别号码锁、状态监视功能、个人文本密码、显示个人文本、填写个人文本维护. . . . . . . . . . . . . . . 66 更换灯泡 . . . . . . . . . . . . 66 清洁和更换空气过滤器 . . . . . . 68 更换内置时钟的电池 . . . . . . . 69 其他维护 . . . . . . . . . . . . 70 故障诊断. . . . . . . . . . . . . 71 相关消息 . . . . . . . . . . . . 72 关于指示灯 . . . . . . . . . . . 73 关闭投影机 . . . . . . . . . . . 75 重设所有设置 . . . . . . . . . . 75 容易误认为是机器缺陷的现象 . . . 75 规格. . . . . . . . . . . . . . . 80

投影机特点 / 准备投影机特点本投影机用途广泛，具有以下特点： ü 独特的光学系统可以实现短距投射，进一步扩大了本产品的使用场合。 ü 双层过滤器系统有效延长其使用寿命，并能减少维护的频率。 ü HDMI 端口可支持具有数字接口的各种影像设备，以在屏幕上获得更加清晰的图像。 ü 本投影机可通过 LAN 连接进行监控。 ü 本投影机的网络支持 PJLinkTM 标准。 ü PJLinkTM 是用于投影机操作和数据控制的统一标准。PJLinkTM 可实现对不同厂商制造的投影机进行集中控制，所有投影机由一台控制器操作。可随时随地对符合 PJLinkTM 标准的设备进行管理和控制，无论制造商是否相同。如要了解 PJLinkTM 命令，请参阅  使用说明书 -Technical。如要了解 PJLinkTM 的规范，请访问日本办公机械与信息系统产业协会的网站。 http://pjlink.jbmia.or.jp 准备包装箱中的物品本投影机应附带以下附件。请查看包装箱内的所有物品。若有缺失任一物品，请立即与您的经销商联系。 (1) 带两节 AA 型号电池的遥控器 (2) 电源线 (3) RGB 电缆 (4) 镜头盖和带子 (5) 使用说明书 (6) 防盗警示标签 VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON 1 2 MUTE POSITION MENU ENTER ESC RESET (1) (2) (3) (4) (5) (6) 通知事项务必使用原包装材料。特别要小心保护镜头。 ·请妥善保管原包装材料，以备日后重新装运。在搬运投影机时，请 3

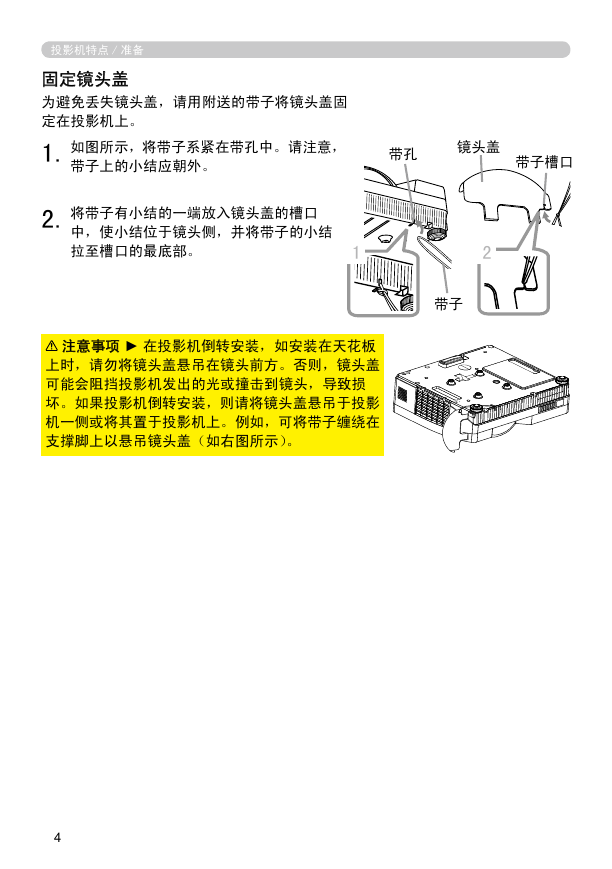

投影机特点 / 准备固定镜头盖为避免丢失镜头盖，请用附送的带子将镜头盖固定在投影机上。 1. 如图所示，将带子系紧在带孔中。请注意，带子上的小结应朝外。 2. 将带子有小结的一端放入镜头盖的槽口中，使小结位于镜头侧，并将带子的小结拉至槽口的最底部。带孔镜头盖带子槽口 1 2 带子注意事项 ► 在投影机倒转安装，如安装在天花板上时，请勿将镜头盖悬吊在镜头前方。否则，镜头盖可能会阻挡投影机发出的光或撞击到镜头，导致损坏。如果投影机倒转安装，则请将镜头盖悬吊于投影机一侧或将其置于投影机上。例如，可将带子缠绕在支撑脚上以悬吊镜头盖（如右图所示）。 4

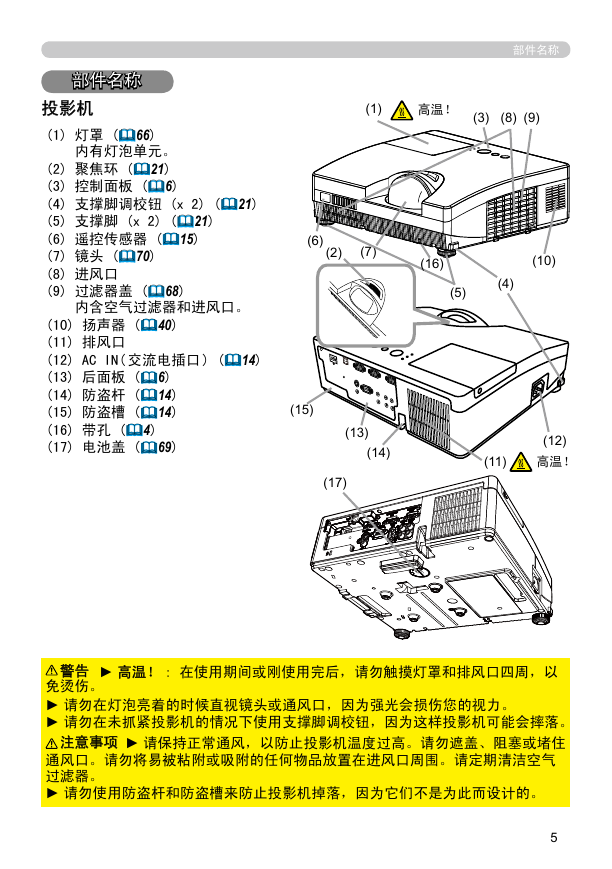

部件名称投影机 (1) 灯罩 (66) 内有灯泡单元。 (2) 聚焦环 (21) (3) 控制面板 (6) (4) 支撑脚调校钮 (x 2) (21) (5) 支撑脚 (x 2) (21) (6) 遥控传感器 (15) (7) 镜头 (70) (8) 进风口 (9) 过滤器盖 (68) 内含空气过滤器和进风口。 (10) 扬声器 (40) (11) 排风口 (12) AC IN( 交流电插口 ) (14) (13) 后面板 (6) (14) 防盗杆 (14) (15) 防盗槽 (14) (16) 带孔 (4) (17) 电池盖 (69) 部件名称 (1) 高温！ (3) (8) (9) (6) (2) (7) (16) (10) (4) (5) (15) (13) (14) (17) (12) 高温！ (11) 警告 ► 高温！ : 在使用期间或刚使用完后，请勿触摸灯罩和排风口四周，以免烫伤。 ► 请勿在灯泡亮着的时候直视镜头或通风口，因为强光会损伤您的视力。 ► 请勿在未抓紧投影机的情况下使用支撑脚调校钮，因为这样投影机可能会摔落。 ► 请保持正常通风，以防止投影机温度过高。请勿遮盖、阻塞或堵住注意事项通风口。请勿将易被粘附或吸附的任何物品放置在进风口周围。请定期清洁空气过滤器。 ► 请勿使用防盗杆和防盗槽来防止投影机掉落，因为它们不是为此而设计的。 5

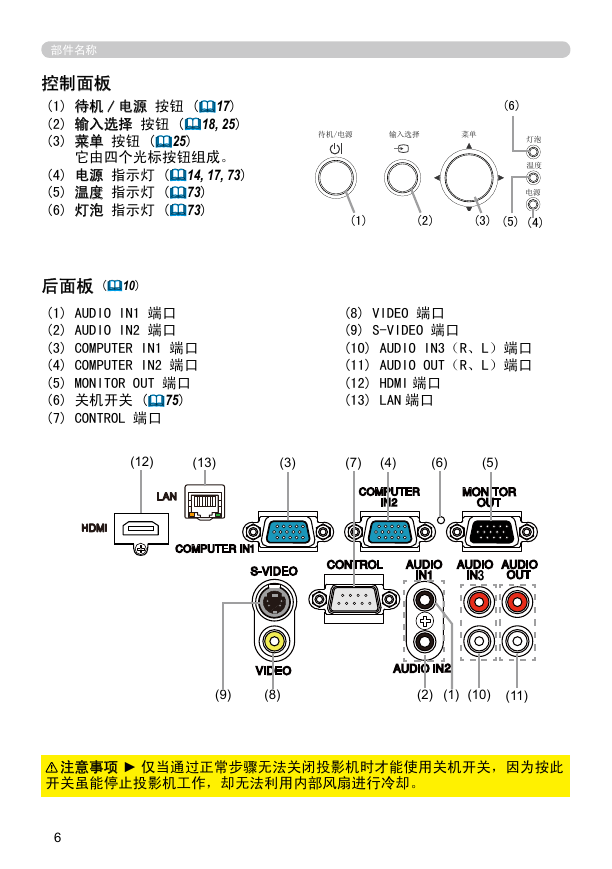

部件名称控制面板 (1) 待机 / 电源按钮 (17) (2) 输入选择按钮 (18, 25) (3) 菜单按钮 (25) 它由四个光标按钮组成。 (4) 电源指示灯 (14, 17, 73) (5) 温度指示灯 (73) (6) 灯泡指示灯 (73) 后面板 (10) (1) AUDIO IN1 端口 (2) AUDIO IN2 端口 (3) COMPUTER IN1 端口 (4) COMPUTER IN2 端口 (5) MONITOR OUT 端口 (6) 关机开关 (75) (7) CONTROL 端口待机/电源输入选择菜单 (6) 灯泡温度电源 (1) (2) (3) (5) (4) (8) VIDEO 端口 (9) S-VIDEO 端口 (10) AUDIO IN3（R、L）端口 (11) AUDIO OUT（R、L）端口 (12) HDMI 端口 (13) LAN 端口 (12) (13) (3) (7) (4) (6) (5) LAN HDMI (9) (8) (2) (1) (10) (11) 注意事项 ► 仅当通过正常步骤无法关闭投影机时才能使用关机开关，因为按此开关虽能停止投影机工作，却无法利用内部风扇进行冷却。 6

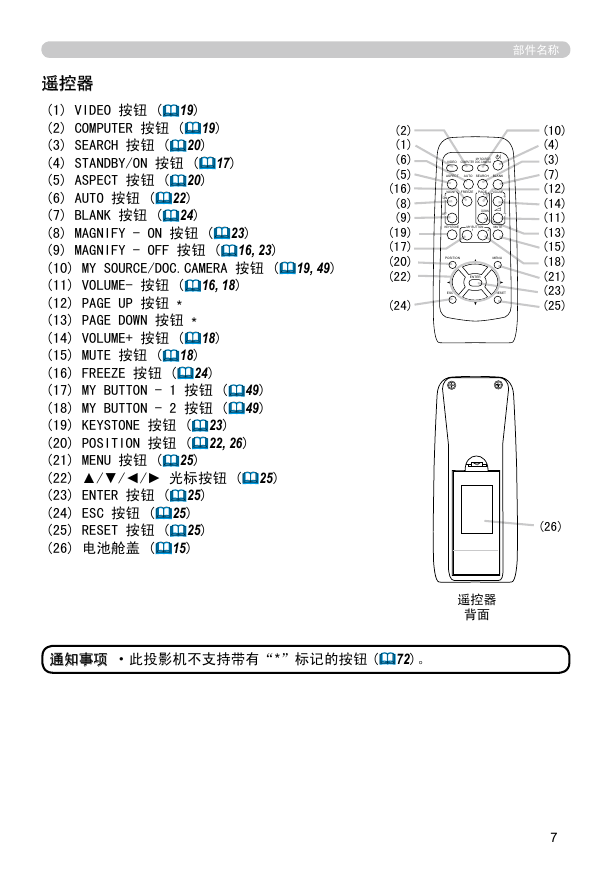

(2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON 1 2 MUTE POSITION MENU ENTER ESC RESET 遥控器 (1) VIDEO 按钮 (19) (2) COMPUTER 按钮 (19) (3) SEARCH 按钮 (20) (4) STANDBY/ON 按钮 (17) (5) ASPECT 按钮 (20) (6) AUTO 按钮 (22) (7) BLANK 按钮 (24) (8) MAGNIFY - ON 按钮 (23) (9) MAGNIFY - OFF 按钮 (16, 23) (10) MY SOURCE/DOC.CAMERA 按钮 (19, 49) (11) VOLUME- 按钮 (16, 18) (12) PAGE UP 按钮 * (13) PAGE DOWN 按钮 * (14) VOLUME+ 按钮 (18) (15) MUTE 按钮 (18) (16) FREEZE 按钮 (24) (17) MY BUTTON - 1 按钮 (49) (18) MY BUTTON - 2 按钮 (49) (19) KEYSTONE 按钮 (23) (20) POSITION 按钮 (22, 26) (21) MENU 按钮 (25) (22) ▲/▼/◄/► 光标按钮 (25) (23) ENTER 按钮 (25) (24) ESC 按钮 (25) (25) RESET 按钮 (25) (26) 电池舱盖 (15) 通知事项 ·此投影机不支持带有“*”标记的按钮 (72)。遥控器背面部件名称 (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) 7

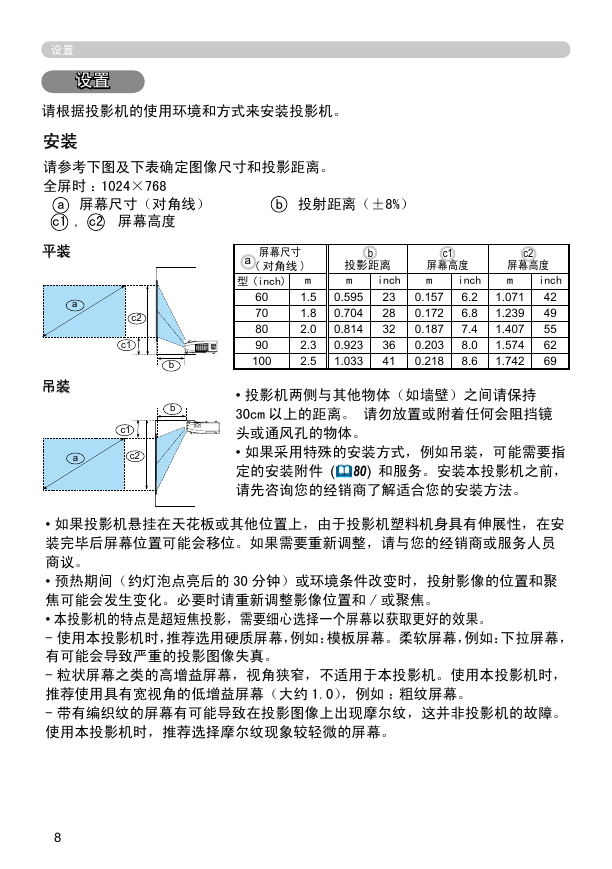

设置设置请根据投影机的使用环境和方式来安装投影机。安装请参考下图及下表确定图像尺寸和投影距离。全屏时：1024×768 a 屏幕尺寸（对角线） c1 , c2 屏幕高度 b 投射距离（±8%）平装吊装 a a c2 c1 c1 c2 b b a 型 (inch) 屏幕尺寸 ( 对角线 ) m 1.5 1.8 2.0 2.3 2.5 60 70 80 90 100 inch 23 28 32 36 41 0.595 0.704 0.814 0.923 1.033 b 投影距离 m c1 屏幕高度 m c2 屏幕高度 m inch 6.2 6.8 7.4 8.0 8.6 inch 42 49 55 62 69 1.071 1.239 1.407 1.574 1.742 0.157 0.172 0.187 0.203 0.218 • 投影机两侧与其他物体（如墙壁）之间请保持 30cm 以上的距离。请勿放置或附着任何会阻挡镜头或通风孔的物体。 • 如果采用特殊的安装方式，例如吊装，可能需要指定的安装附件 (80) 和服务。安装本投影机之前，请先咨询您的经销商了解适合您的安装方法。 • 如果投影机悬挂在天花板或其他位置上，由于投影机塑料机身具有伸展性，在安装完毕后屏幕位置可能会移位。如果需要重新调整，请与您的经销商或服务人员商议。 • 预热期间（约灯泡点亮后的 30 分钟）或环境条件改变时，投射影像的位置和聚焦可能会发生变化。必要时请重新调整影像位置和 / 或聚焦。 • 本投影机的特点是超短焦投影，需要细心选择一个屏幕以获取更好的效果。 - 使用本投影机时，推荐选用硬质屏幕，例如：模板屏幕。柔软屏幕，例如：下拉屏幕，有可能会导致严重的投影图像失真。 - 粒状屏幕之类的高增益屏幕，视角狭窄，不适用于本投影机。使用本投影机时，推荐使用具有宽视角的低增益屏幕（大约 1.0），例如：粗纹屏幕。 - 带有编织纹的屏幕有可能导致在投影图像上出现摩尔纹，这并非投影机的故障。使用本投影机时，推荐选择摩尔纹现象较轻微的屏幕。 8
