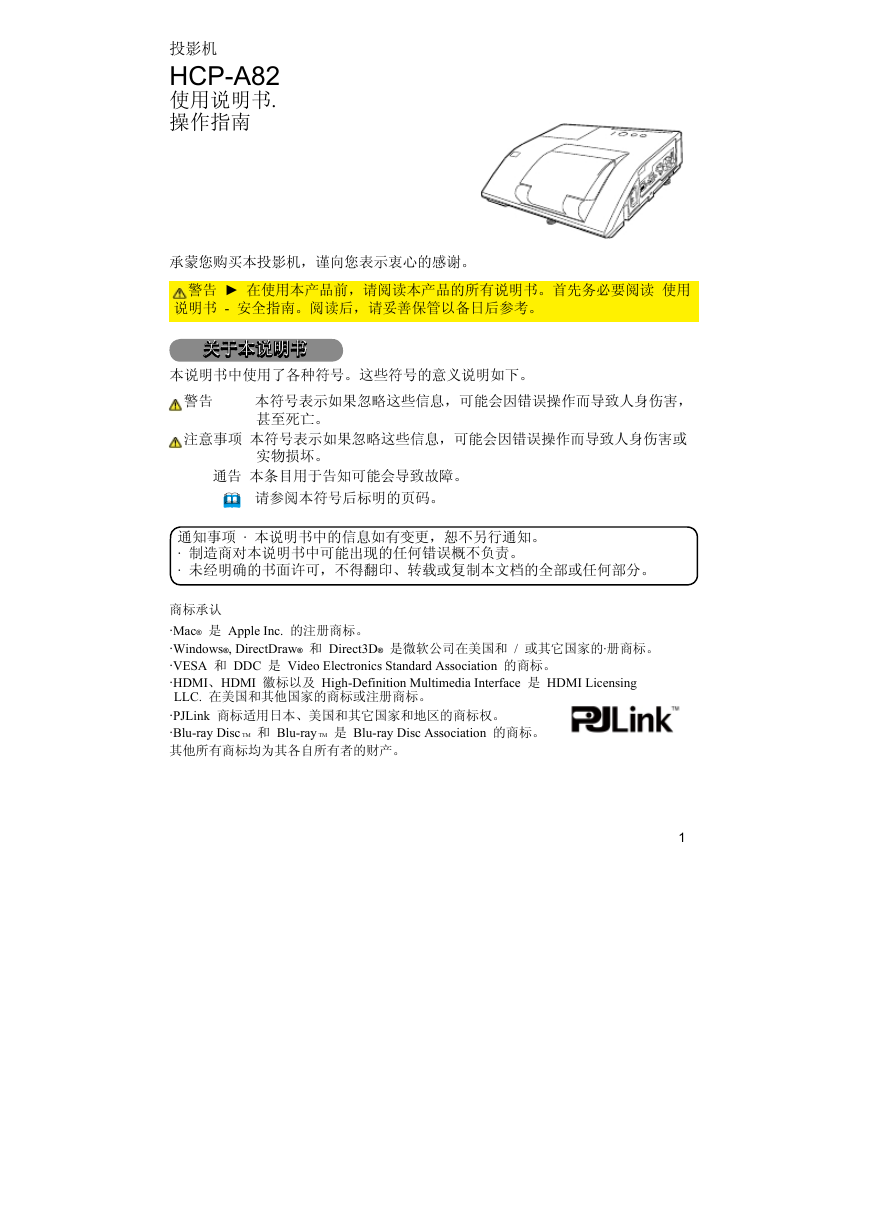

投影机 HCP-A82 使用说明书. 操作指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。首先务必要阅读使用说明书 - 安全指南。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或实物损坏。通告本条目用于告知可能会导致故障。请参阅本符号后标明的页码。通知事项 · 本说明书中的信息如有变更，恕不另行通知。 · 制造商对本说明书中可能出现的任何错误概不负责。 · 未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分。商标承认 ·Mac® 是 Apple Inc. 的注册商标。 ·Windows®, DirectDraw® 和 Direct3D® 是微软公司在美国和 / 或其它国家的·册商标。 ·VESA 和 DDC 是 Video Electronics Standard Association 的商标。 ·HDMI、HDMI 徽标以及 High-Definition Multimedia Interface 是 HDMI Licensing LLC. 在美国和其他国家的商标或注册商标。 ·PJLink 商标适用日本、美国和其它国家和地区的商标权。 ·Blu-ray Disc TM 和 Blu-ray TM 是 Blu-ray Disc Association 的商标。其他所有商标均为其各自所有者的财产。 1

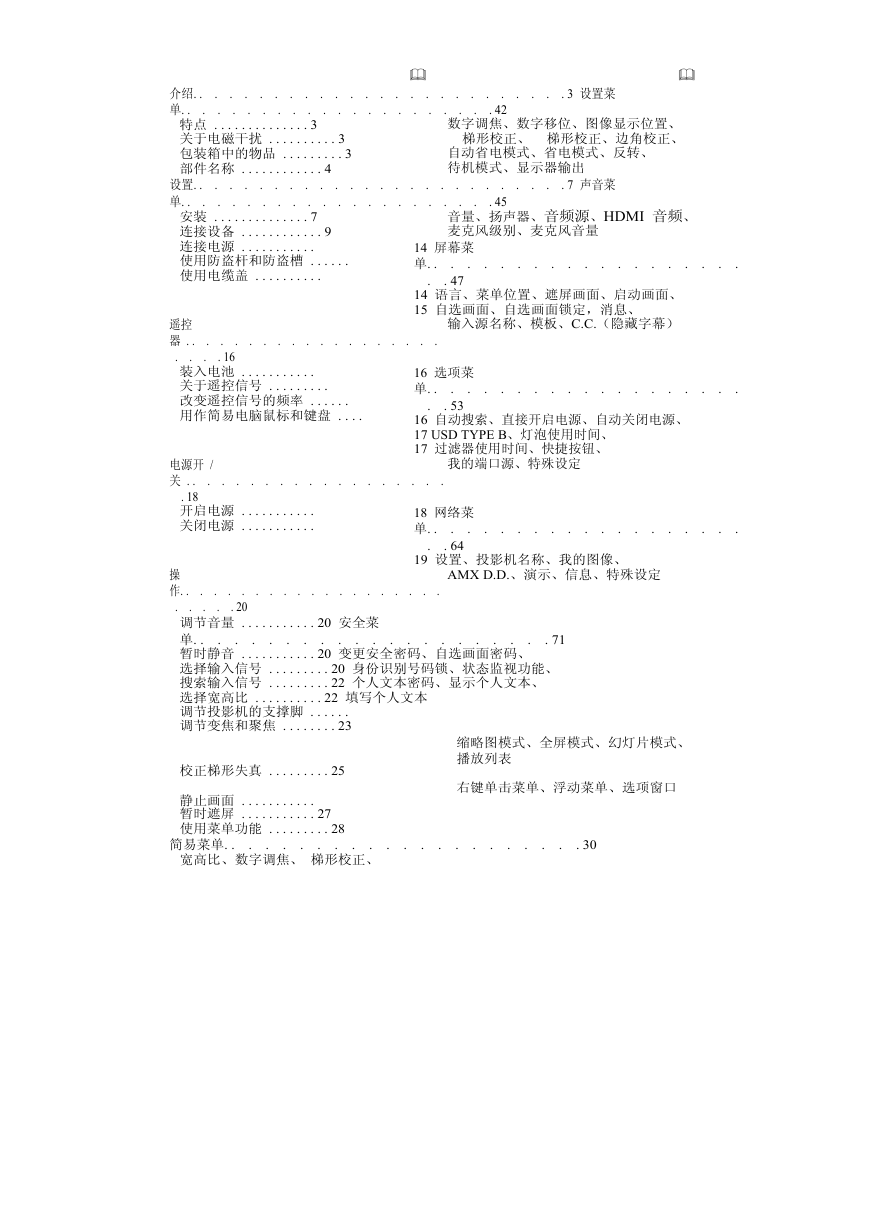

目录介绍. . . . . . . . . . . . . . . . . . . . . . . . . . 3 设置菜单. . . . . . . . . . . . . . . . . . . . . . 42 设置. . . . . . . . . . . . . . . . . . . . . . . . . . 7 声音菜单. . . . . . . . . . . . . . . . . . . . . . 45 特点 . . . . . . . . . . . . . . 3 关于电磁干扰 . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 部件名称 . . . . . . . . . . . . 4 安装 . . . . . . . . . . . . . . 7 连接设备 . . . . . . . . . . . . 9 连接电源 . . . . . . . . . . . 使用防盗杆和防盗槽 . . . . . . 使用电缆盖 . . . . . . . . . . 遥控器 . . . . . . . . . . . . . . . . . . . . . . . 16 装入电池 . . . . . . . . . . . 关于遥控信号 . . . . . . . . . 改变遥控信号的频率 . . . . . . 用作简易电脑鼠标和键盘 . . . . 电源开 / 关 . . . . . . . . . . . . . . . . . . . . 18 开启电源 . . . . . . . . . . . 关闭电源 . . . . . . . . . . . 数字调焦、数字移位、图像显示位置、梯形校正、梯形校正、边角校正、自动省电模式、省电模式、反转、待机模式、显示器输出音量、扬声器、音频源、HDMI 音频、麦克风级别、麦克风音量 14 屏幕菜单. . . . . . . . . . . . . . . . . . . . . . 47 14 语言、菜单位置、遮屏画面、启动画面、 15 自选画面、自选画面锁定，消息、输入源名称、模板、C.C.（隐藏字幕） 16 选项菜单. . . . . . . . . . . . . . . . . . . . . . 53 16 自动搜索、直接开启电源、自动关闭电源、 17 USD TYPE B、灯泡使用时间、 17 过滤器使用时间、快捷按钮、我的端口源、特殊设定 18 网络菜单. . . . . . . . . . . . . . . . . . . . . . 64 19 设置、投影机名称、我的图像、 AMX D.D.、演示、信息、特殊设定操作. . . . . . . . . . . . . . . . . . . . . . . . . 20 调节音量 . . . . . . . . . . . 20 安全菜单. . . . . . . . . . . . . . . . . . . . . . 71 暂时静音 . . . . . . . . . . . 20 变更安全密码、自选画面密码、选择输入信号 . . . . . . . . . 20 身份识别号码锁、状态监视功能、搜索输入信号 . . . . . . . . . 22 个人文本密码、显示个人文本、选择宽高比 . . . . . . . . . . 22 填写个人文本调节投影机的支撑脚 . . . . . . 调节变焦和聚焦 . . . . . . . . 23 缩略图模式、全屏模式、幻灯片模式、播放列表右键单击菜单、浮动菜单、选项窗口校正梯形失真 . . . . . . . . . 25 静止画面 . . . . . . . . . . . 暂时遮屏 . . . . . . . . . . . 27 使用菜单功能 . . . . . . . . . 28 简易菜单. . . . . . . . . . . . . . . . . . . . . . 30 宽高比、数字调焦、梯形校正、

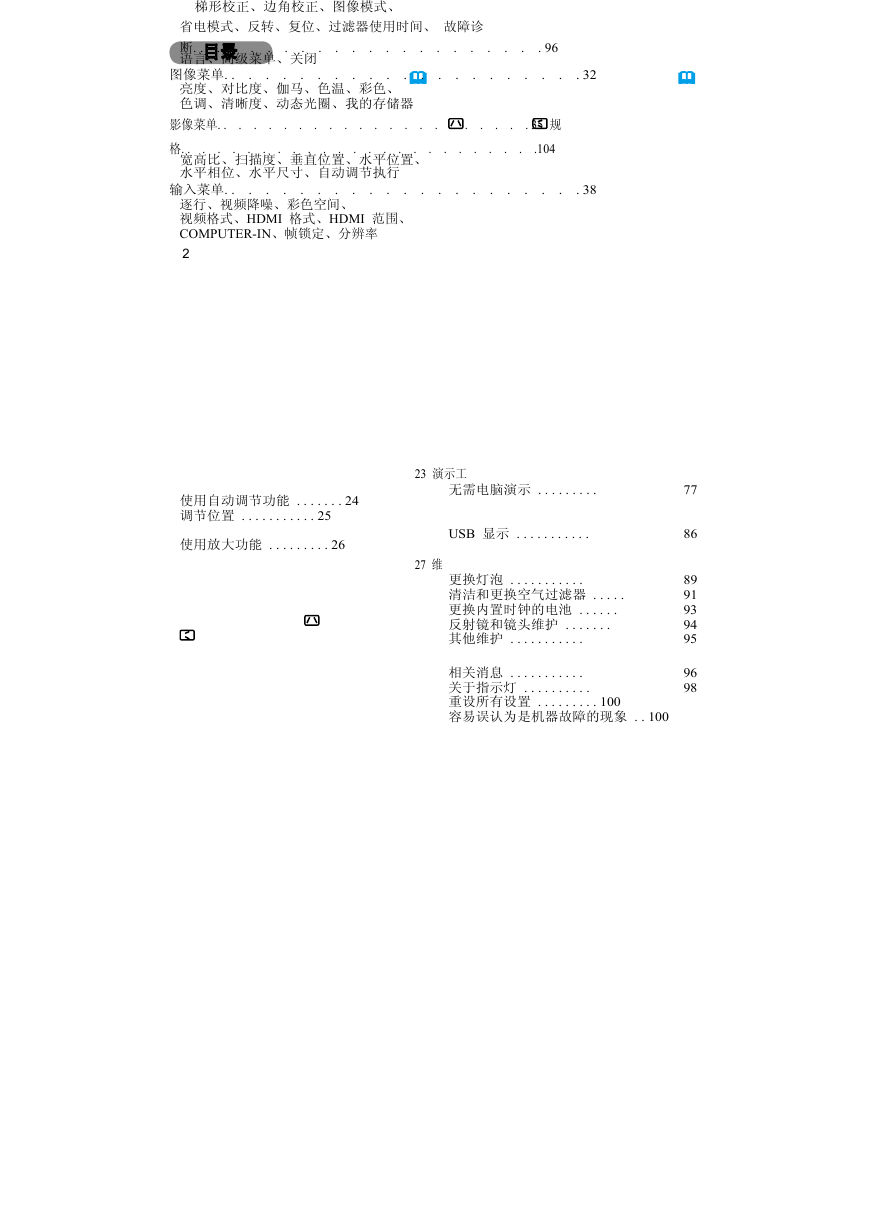

梯形校正、边角校正、图像模式、省电模式、反转、复位、过滤器使用时间、故障诊断. . . . . . . . . . . . . . . . . . . . . . 96 语言、高级菜单、关闭图像菜单. . . . . . . . . . . . . . . . . . . . . . 32 亮度、对比度、伽马、色温、彩色、色调、清晰度、动态光圈、我的存储器影像菜单. . . . . . . . . . . . . . . . . . . . . . 35 规格. . . . . . . . . . . . . . . . . . . . . . . . .104 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行输入菜单. . . . . . . . . . . . . . . . . . . . . . 38 逐行、视频降噪、彩色空间、视频格式、HDMI 格式、HDMI 范围、 COMPUTER-IN、帧锁定、分辨率 2 使用自动调节功能 . . . . . . . 24 调节位置 . . . . . . . . . . . 25 使用放大功能 . . . . . . . . . 26 23 演示工无需电脑演示 . . . . . . . . . USB 显示 . . . . . . . . . . . 27 维更换灯泡 . . . . . . . . . . . 清洁和更换空气过滤器 . . . . . 更换内置时钟的电池 . . . . . . 反射镜和镜头维护 . . . . . . . 其他维护 . . . . . . . . . . . 相关消息 . . . . . . . . . . . 关于指示灯 . . . . . . . . . . 重设所有设置 . . . . . . . . . 100 容易误认为是机器故障的现象 . . 100 77 86 89 91 93 94 95 96 98

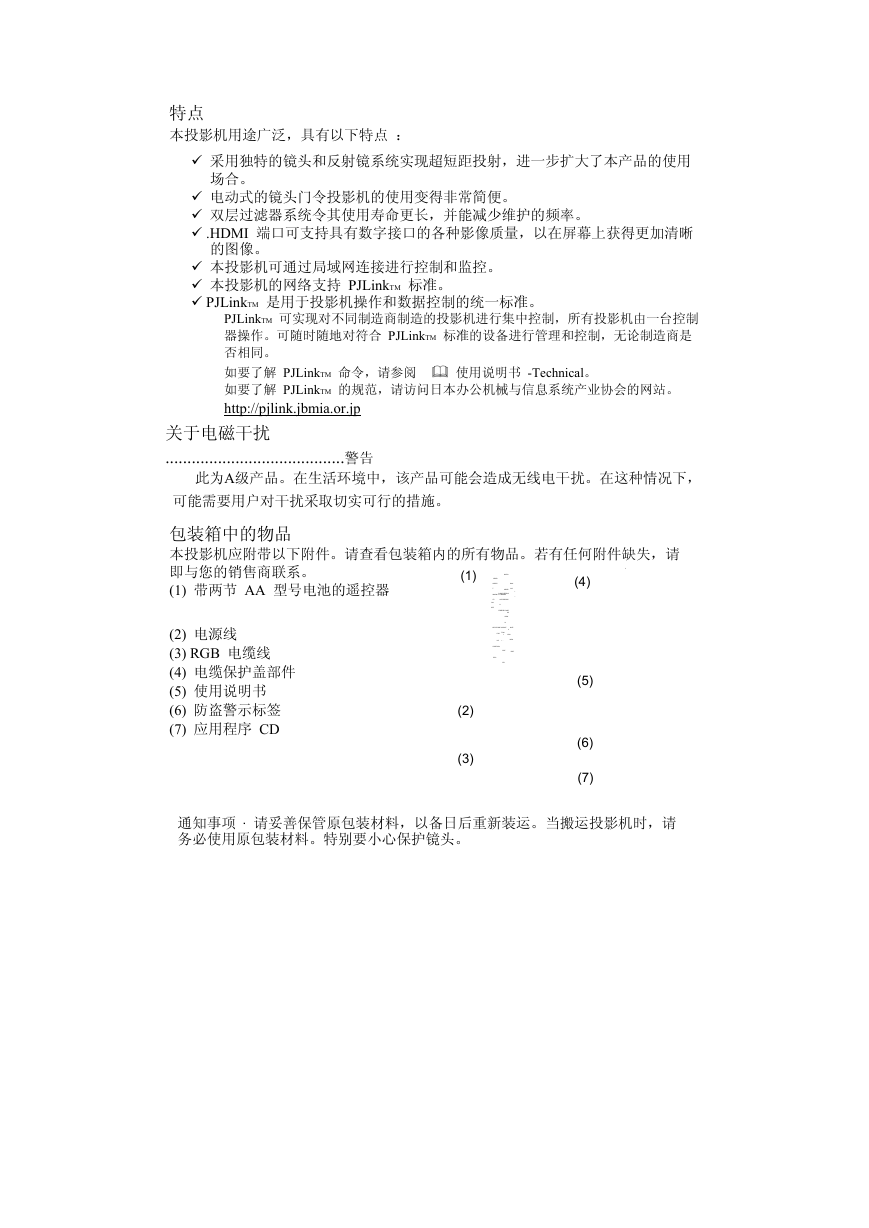

介绍特点本投影机用途广泛，具有以下特点：介绍采用独特的镜头和反射镜系统实现超短距投射，进一步扩大了本产品的使用电动式的镜头门令投影机的使用变得非常简便。双层过滤器系统令其使用寿命更长，并能减少维护的频率。 .HDMI 端口可支持具有数字接口的各种影像质量，以在屏幕上获得更加清晰场合。的图像。本投影机可通过局域网连接进行控制和监控。本投影机的网络支持 PJLinkTM 标准。 PJLinkTM 是用于投影机操作和数据控制的统一标准。 PJLinkTM 可实现对不同制造商制造的投影机进行集中控制，所有投影机由一台控制器操作。可随时随地对符合 PJLinkTM 标准的设备进行管理和控制，无论制造商是否相同。如要了解 PJLinkTM 命令，请参阅使用说明书 -Technical。如要了解 PJLinkTM 的规范，请访问日本办公机械与信息系统产业协会的网站。 http://pjlink.jbmia.or.jp 关于电磁干扰 .........................................警告此为A级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。包装箱中的物品本投影机应附带以下附件。请查看包装箱内的所有物品。若有任何附件缺失，请即与您的销售商联系。 (1) 带两节 AA 型号电池的遥控器 (4) (1) VIDEO BLANK MAGNI COMPUTERDO C.CAMERA VOLUME URCE/ ＋ー MYSO ASPEC T 1 (2) 电源线 (3) RGB 电缆线 (4) 电缆保护盖部件 (5) 使用说明书 (6) 防盗警示标签 (7) 应用程序 CD FY ON OFF AUTOSEARC H FREEZE PAGE UP DOW N KEYSTONE MYBUT MUTE 2 D-ZOOM FOC TON 1 US + - MENU POSITION ENT RESET ESC ER (2) (3) (5) (6) (7) 通知事项 · 请妥善保管原包装材料，以备日后重新装运。当搬运投影机时，请务必使用原包装材料。特别要小心保护镜头。

3 - + 1 3 2 2

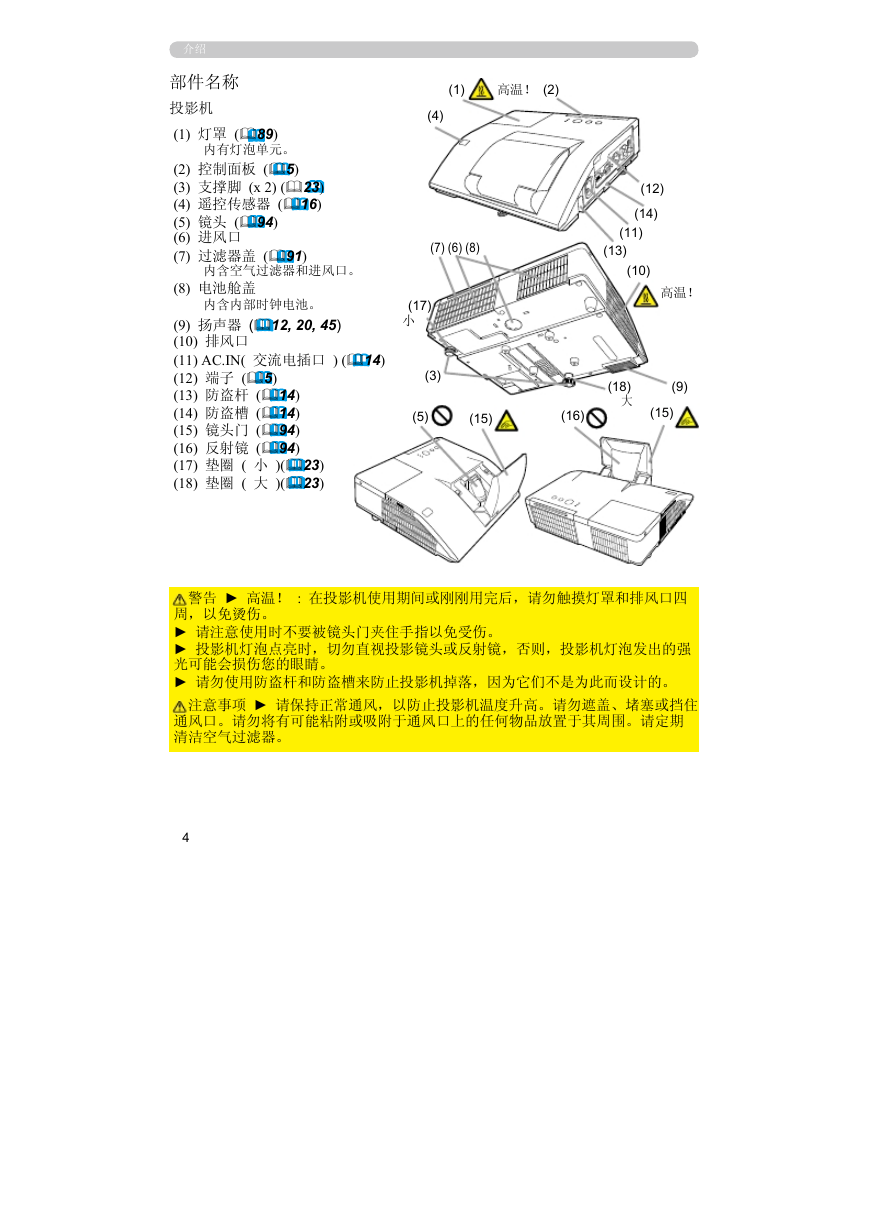

介绍部件名称投影机 (1) 灯罩 (89) 内有灯泡单元。 (2) 控制面板 (5) (3) 支撑脚 (x 2) (23) (4) 遥控传感器 (16) (5) 镜头 (94) (6) 进风口 (7) 过滤器盖 (91) 内含空气过滤器和进风口。 (8) 电池舱盖内含内部时钟电池。 (9) 扬声器 (12, 20, 45) (10) 排风口 (11) AC.IN( 交流电插口 ) (14) (12) 端子 (5) (13) 防盗杆 (14) (14) 防盗槽 (14) (15) 镜头门 (94) (16) 反射镜 (94) (17) 垫圈 ( 小 )(23) (18) 垫圈 ( 大 )(23) (7) (6) (8) (17) 小 (3) (5) (15) 高温！ (2) (1) (4) (12) (14) (11) (13) (10) 高温！ (16) (18) 大 (9) (15) 警告 ► 高温！ : 在投影机使用期间或刚刚用完后，请勿触摸灯罩和排风口四周，以免烫伤。 ► 请注意使用时不要被镜头门夹住手指以免受伤。 ► 投影机灯泡点亮时，切勿直视投影镜头或反射镜，否则，投影机灯泡发出的强光可能会损伤您的眼睛。 ► 请勿使用防盗杆和防盗槽来防止投影机掉落，因为它们不是为此而设计的。注意事项 ► 请保持正常通风，以防止投影机温度升高。请勿遮盖、堵塞或挡住通风口。请勿将有可能粘附或吸附于通风口上的任何物品放置于其周围。请定期清洁空气过滤器。 4

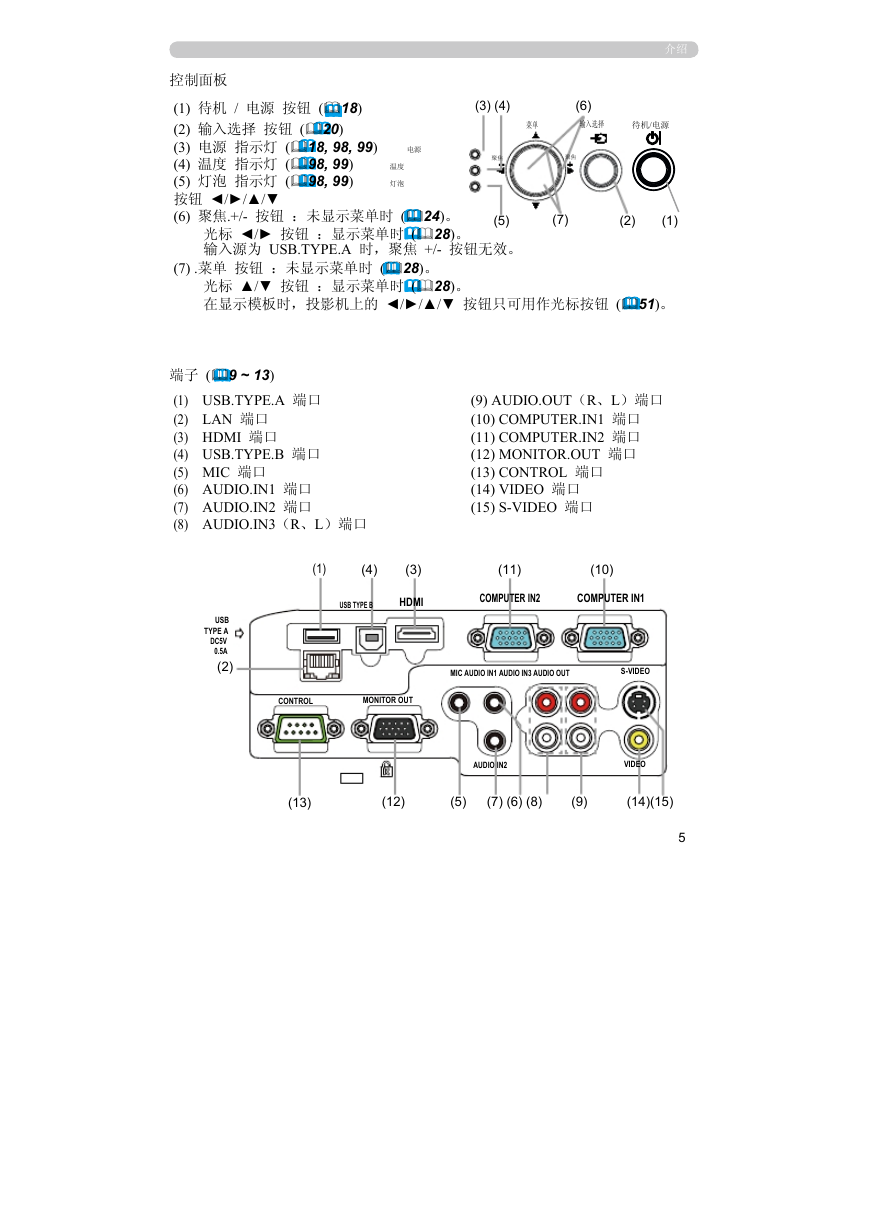

控制面板 (1) 待机 / 电源按钮 (18) (2) 输入选择按钮 (20) (3) 电源指示灯 (18, 98, 99) 电源 (4) 温度指示灯 (98, 99) 温度 (5) 灯泡指示灯 (98, 99) 灯泡按钮 ◄/►/▲/▼ (6) 聚焦.+/- 按钮：未显示菜单时 (24)。 (3) (4) 聚焦 (5) 介绍待机/电源 (2) (1) 菜单 (6) 输入选择聚焦 (7) 光标 ◄/► 按钮：显示菜单时 (28)。输入源为 USB.TYPE.A 时，聚焦 +/- 按钮无效。 (7) .菜单按钮：未显示菜单时 (28)。光标 ▲/▼ 按钮：显示菜单时 (28)。在显示模板时，投影机上的 ◄/►/▲/▼ 按钮只可用作光标按钮 (51)。端子 (9 ~ 13) (1) (2) (3) (4) (5) (6) (7) (8) USB.TYPE.A 端口 LAN 端口 HDMI 端口 USB.TYPE.B 端口 MIC 端口 AUDIO.IN1 端口 AUDIO.IN2 端口 AUDIO.IN3（R、L）端口 (9) AUDIO.OUT（R、L）端口 (10) COMPUTER.IN1 端口 (11) COMPUTER.IN2 端口 (12) MONITOR.OUT 端口 (13) CONTROL 端口 (14) VIDEO 端口 (15) S-VIDEO 端口 USB TYPE A DC5V 0.5A (2) (1) (4) USB TYPE B (3) HDMI (11) (10) COMPUTER IN2 COMPUTER IN1 CONTROL MONITOR OUT (13) (12) MIC AUDIO IN1 AUDIO IN3 AUDIO OUT AUDIO IN2 (7) (6) (8) (5) (9) S-VIDEO VIDEO (14)(15) 5

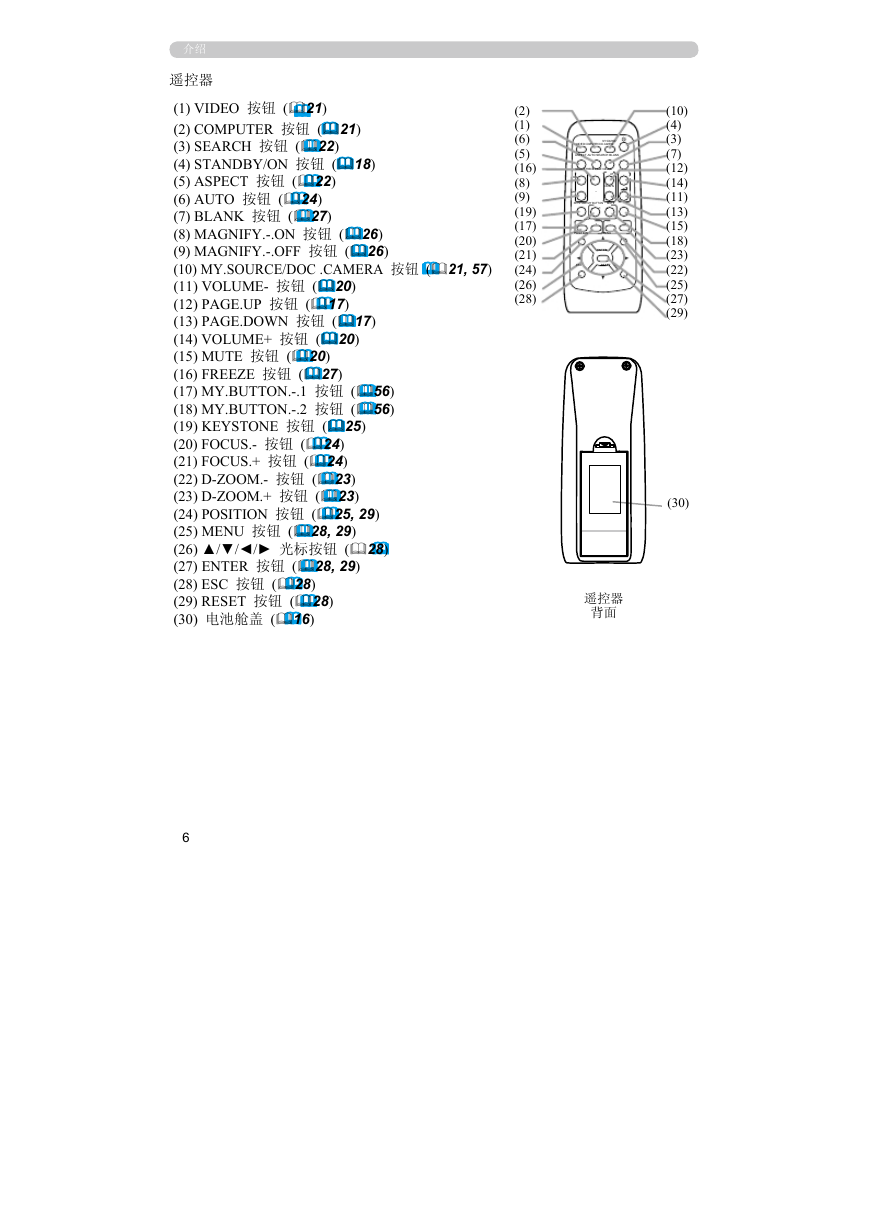

(2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (21) (24) (26) (28) 介绍遥控器 (1) VIDEO 按钮 (21) (2) COMPUTER 按钮 (21) (3) SEARCH 按钮 (22) (4) STANDBY/ON 按钮 (18) (5) ASPECT 按钮 (22) (6) AUTO 按钮 (24) (7) BLANK 按钮 (27) (8) MAGNIFY.-.ON 按钮 (26) (9) MAGNIFY.-.OFF 按钮 (26) (10) MY.SOURCE/DOC .CAMERA 按钮 (21, 57) (11) VOLUME- 按钮 (20) (12) PAGE.UP 按钮 (17) (13) PAGE.DOWN 按钮 (17) (14) VOLUME+ 按钮 (20) (15) MUTE 按钮 (20) (16) FREEZE 按钮 (27) (17) MY.BUTTON.-.1 按钮 (56) (18) MY.BUTTON.-.2 按钮 (56) (19) KEYSTONE 按钮 (25) (20) FOCUS.- 按钮 (24) (21) FOCUS.+ 按钮 (24) (22) D-ZOOM.- 按钮 (23) (23) D-ZOOM.+ 按钮 (23) (24) POSITION 按钮 (25, 29) (25) MENU 按钮 (28, 29) (26) ▲/▼/◄/► 光标按钮 (28) (27) ENTER 按钮 (28, 29) (28) ESC 按钮 (28) (29) RESET 按钮 (28) (30) 电池舱盖 (16) VIDEO COMPUTER DOC.CAMERA MY SOURCE/ ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME UP ON ＋ DOWN OFF ー KEYSTONE MY BUTTON MUTE 1 2 FOCUS D-ZOOM - + - + POSITION MENU ENTER ESC RESET 遥控器背面 (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (23) (22) (25) (27) (29) (30) 6
