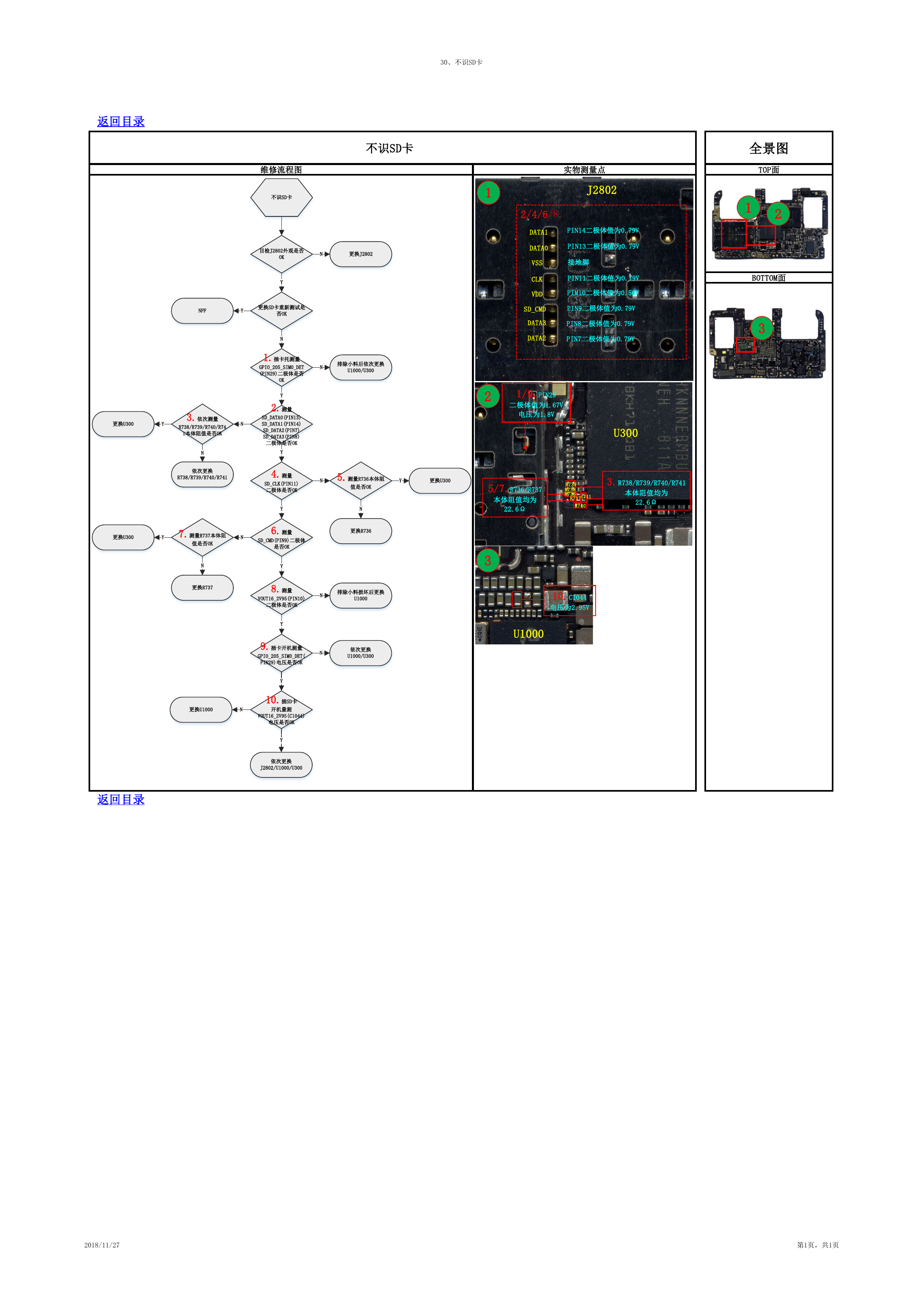

全景图 TOP面 1 2 BOTTOM面 3 3 30、不识SD卡 返回目录 不识SD卡 维修流程图 不识SD卡 1 实物测量点 J2802 N 更换J2802 目检J2802外观是否 OK Y NFF Y 更换SD卡重新测试是 否OK N 1.插卡托测量 GPIO_205_SIM0_DET (PIN29)二极体是否 OK Y 2.测量 SD_DATA0(PIN13) SD_DATA1(PIN14) SD_DATA2(PIN7) SD_DATA3(PIN8) 二极体是否OK Y 4.测量 SD_CLK(PIN11) 二极体是否OK N 排除小料后依次更换 U1000/U300 5.测量R736本体阻 N 值是否OK Y 更换U300 更换U300 Y 3.依次测量 R738/R739/R740/R74 1本体阻值是否OK N N 依次更换 R738/R739/R740/R741 Y N 更换U300 Y 7.测量R737本体阻 N 值是否OK 6.测量 SD_CMD(PIN9)二极体 是否OK 更换R736 2/4/6/8. DATA1 DATA0 VSS CLK VDD SD_CMD DATA3 DATA2 PIN14二极体值为0.79V PIN13二极体值为0.79V 接地脚 PIN11二极体值为0.79V PIM10二极体值为0.56V PIN9二极体值为0.79V PIN8二极体值为0.79V PIN7二极体值为0.79V 2 1/9.PIN29 二极体值为1.67V 电压为1.8V 5/7.R736/R737 本体阻值均为 22.6Ω 3 U300 3.R738/R739/R740/R741 本体阻值均为 22.6Ω R739 R738 R736 R741 R737 R740 N N 排除小料损坏后更换 U1000 依次更换 U1000/U300 10.C1044 电压为2.95V U1000 N 更换R737 更换U1000 N Y 8.测量 VOUT16_2V95(PIN10) 二极体是否OK Y 9.插卡开机测量 GPIO_205_SIM0_DET( PIN29)电压是否OK Y 10.插SD卡 开机量测 VOUT16_2V95(C1044) 电压是否OK Y 依次更换 J2802/U1000/U300 返回目录 2018/11/27 第1页，共1页
