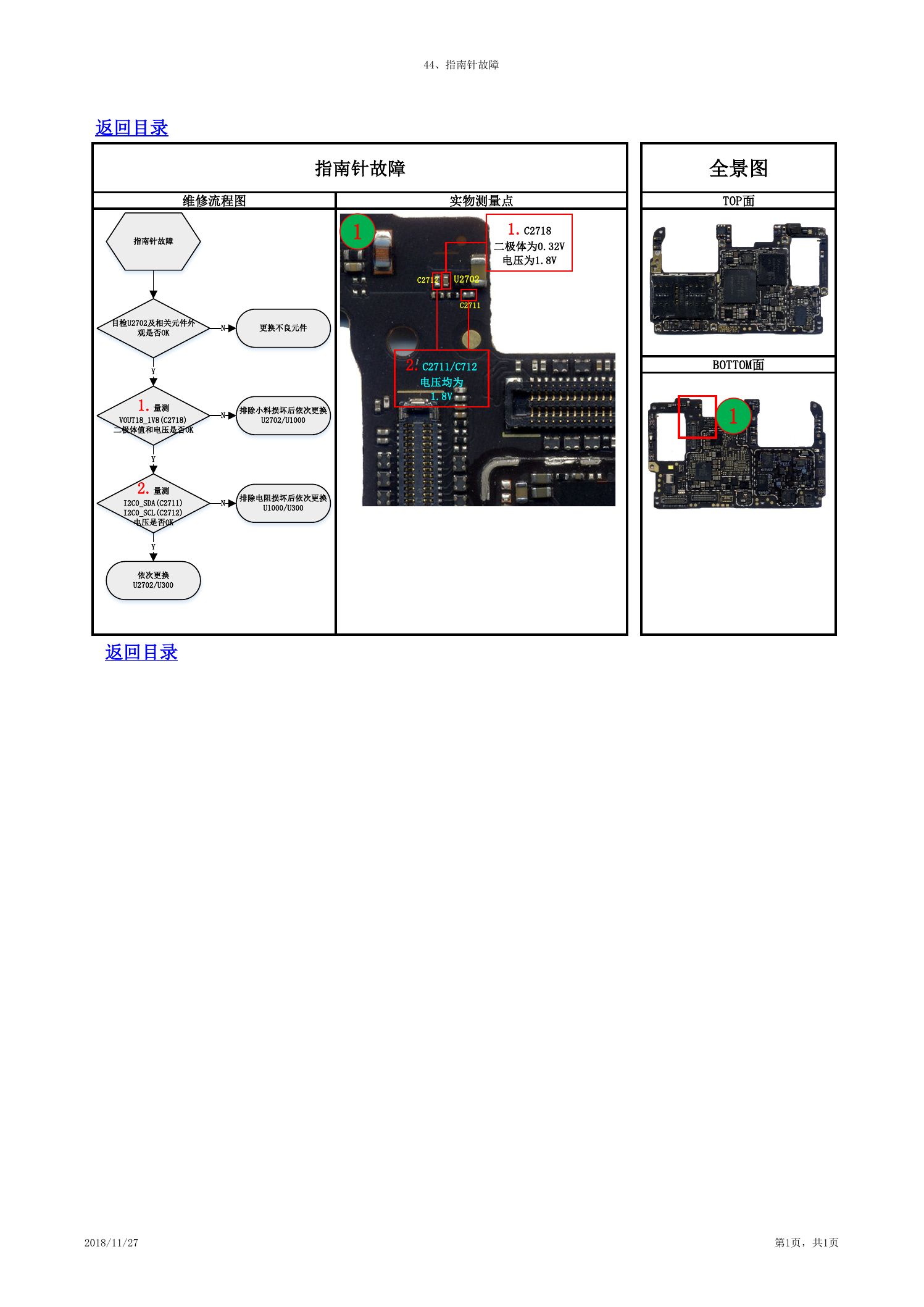

44、指南针故障 返回目录 指南针故障 维修流程图 实物测量点 指南针故障 1 1.C2718 二极体为0.32V 电压为1.8V C2712 U2702 C2711 2.C2711/C712 电压均为 1.8V 目检U2702及相关元件外 观是否OK N 更换不良元件 N N 排除小料损坏后依次更换 U2702/U1000 排除电阻损坏后依次更换 U1000/U300 Y 1.量测 VOUT18_1V8(C2718) 二极体值和电压是否OK Y 2.量测 I2C0_SDA(C2711) I2C0_SCL(C2712) 电压是否OK Y 依次更换 U2702/U300 返回目录 全景图 TOP面 BOTTOM面 1 2018/11/27 第1页，共1页
