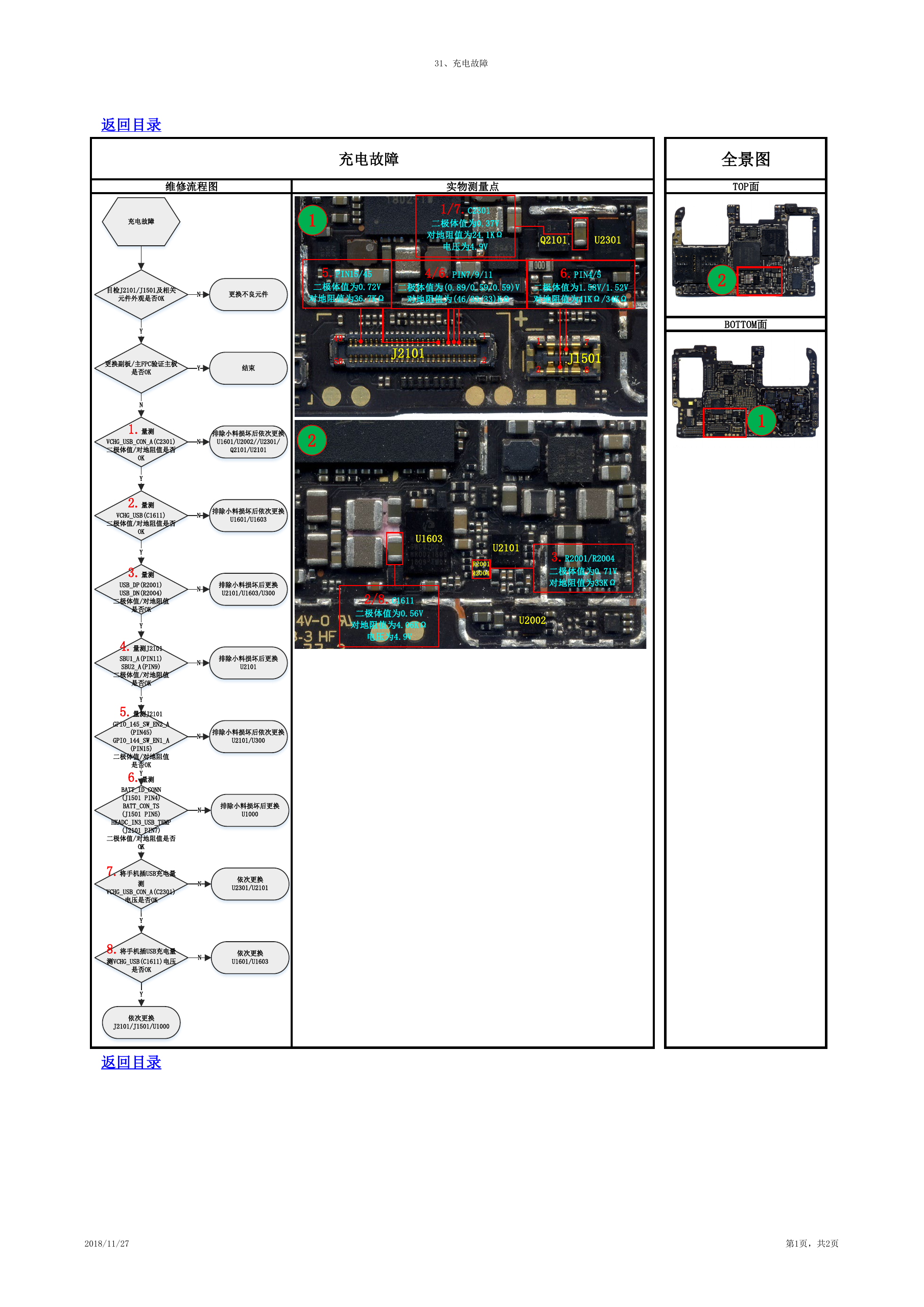

全景图 TOP面 2 BOTTOM面 1 5.PIN15/45 二极体值为0.72V 对地阻值为36.7KΩ 4/6.PIN7/9/11 二极体值为(0.89/0.59/0.59)V 对地阻值为(46/33/33)KΩ Q2101 U2301 6.PIN4/5 二极体值为1.58V/1.52V 对地阻值为41KΩ/34KΩ 49 50 J2101 1 2 1 2 7 J1501 8 U1603 U2101 R2001 R2004 3.R2001/R2004 二极体值为0.71V 对地阻值为33KΩ 2/8.C1611 二极体值为0.56V 对地阻值为4.06KΩ 电压为4.9V U2002 返回目录 充电故障 维修流程图 充电故障 1 31、充电故障 实物测量点 1/7.C2301 二极体值为0.37V 对地阻值为24.1KΩ 电压为4.9V 目检J2101/J1501及相关 元件外观是否OK N 更换不良元件 Y 更换副板/主FPC验证主板 是否OK Y 结束 排除小料损坏后依次更换 N U1601/U2002//U2301/ Q2101/U2101 2 N 1.量测 VCHG_USB_CON_A(C2301) 二极体值/对地阻值是否 OK Y 2.量测 VCHG_USB(C1611) N 二极体值/对地阻值是否 N N N N N N OK Y 3.量测 USB_DP(R2001) USB_DN(R2004) 二极体值/对地阻值 是否OK Y 4.量测J2101 SBU1_A(PIN11) SBU2_A(PIN9) 二极体值/对地阻值 是否OK Y 5.量测J2101 GPIO_145_SW_EN2_A (PIN45) GPIO_144_SW_EN1_A (PIN15) 二极体值/对地阻值 是否OK Y 6.量测 BATT_ID_CONN (J1501 PIN4) BATT_CON_TS (J1501 PIN5) HKADC_IN3_USB_TEMP (J2101 PIN7) 二极体值/对地阻值是否 OK Y 7.将手机插USB充电量 测 VCHG_USB_CON_A(C2301) 电压是否OK Y 8.将手机插USB充电量 测VCHG_USB(C1611)电压 是否OK Y 依次更换 J2101/J1501/U1000 返回目录 排除小料损坏后依次更换 U1601/U1603 排除小料损坏后更换 U2101/U1603/U300 排除小料损坏后更换 U2101 排除小料损坏后依次更换 U2101/U300 排除小料损坏后更换 U1000 依次更换 U2301/U2101 依次更换 U1601/U1603 2018/11/27 第1页，共2页 
