To Start Menu

如何使用本手册

投影机的优势

安全说明

阅读并保留此使用说明书供日后使用

本手册中的安全符号

使用注意事项

安装和搬运注意事项

投影灯的注意事项

遥控器电池注意事项

关于安全使用

安装之前

搬运/装运投影机时的注意事项

安装注意事项

使用安装于天花板的投影机

朝正确的方向安装

开源软件

软件应受GNU通用公共授权版本2的约束

使用之前

随附配件

镜头盖

部件名称

正面视图

背面视图

LED 指示灯显示

遥控器准备工作

安装遥控器电池

遥控器操作范围

使用有线连接的遥控器 (RS-RC05)

基本指南

安装步骤

设置投影机

将投影机放置在屏幕前方

地板安装

较高表面安装

悬吊安装或后投影

使用悬吊配件 RS-CL15 进行悬吊安装

悬吊配件 RS-CL15 的结构

RS-CL15 附带的零部件

延长管 RS-CL08 / RS-CL09 (选件)

安装位置

组装和安装

安装到平坦的天花板上

安装到较高的天花板

调整投影角度

调整水平投影角度

调整垂直投影角度

调整屏幕倾角

投影距离与影像尺寸间的关系

镜头移位功能

镜头移位量

连接步骤

连接到电脑

连接到 AV 设备

4K 投影

有关 4K 的定义

4K 数字信号兼容性

多输入模式

多输入模式的设置

插入投影机

投影步骤

第 1 步：打开投影机

当出现语言选择屏幕时

当出现密码输入屏幕时

当出现“无信号”时

当未出现笔记本电脑屏幕时

调整影像

更改笔记本电脑屏幕输出

打开外部监视器输出

第 2 步：选择输入信号

第 3 步：调整影像

设置电脑的显示分辨率

Windows 10

Windows 8.1 / Windows 8

Windows 7

Windows Vista

Mac OS X

对焦影像、调整影像尺寸或移动影像

调整影像对焦

调整影像尺寸

调整影像位置

第 4 步：选择与屏幕相符的高宽比 (屏幕高宽比)

选择高宽比

高宽比类型

选择高宽比

第 5 步：调整梯形失真

水平/垂直梯形失真调整

边角调整

重设梯形失真调整

第 6 步：选择影像质量 (影像模式)

影像模式

选择影像模式

在 DICOM SIM 模式下投影影像

将模式切换到 DICOM SIM 模式

第 7 步：关闭投影机

便利功能

暂时关闭影像

定格画面

投影测试图案

指定节电设置

高级指南

使用菜单

菜单配置

基本菜单操作

菜单配置

菜单设置

输入设置

高宽比

输入电平

超白

色彩空间

逐行

输入信号详情

影像调整

影像模式

创建配置文件

亮度

对比度

清晰度

伽玛

色彩调整

高级调整

环境光

随机噪声降噪

MPEG 降噪

动态伽玛

记忆色彩校正 (肤色/天蓝色/绿色)

6 轴色彩调整

伽玛精细调谐

投影灯模式

重设

安装设置

位置锁定

影像翻转水平/垂直

梯形失真

专业设置

面板驱动模式

多输入模式选择

HDMI-1 EDID

HDMI-2 EDID

DVI优化器

RGB对准

高海拔设置

垂直投影

风扇速度设置

边缘对焦

边缘融合

镜头 - 位置

屏幕色彩

光圈

测试图案

系统设置

用户屏幕设置

捕获标识

标识位置

无信号屏幕

空白时屏幕

启动投影机

屏幕上

菜单位置

菜单显示时间

向导

显示输入状态

投影灯警告显示

空气滤网警告显示

过热警告显示

遥控/侧控

哔音

按键重复

按键锁定

遥控频道

音频输入端子选择

串行通信

电源管理模式

电源管理时间

直接开机

减少运动模糊

语言

其它设置

密码设置

注册密码

调整面板特性

投影灯计时器

空气滤网计时器

功率计

固件

出厂设置

网络设置

网络连接概述

连接方法

完成投影机设置

网络设置锁

网络密码设置

注册网络密码

网络待机设置

网络功能

详细设置

PJLink

AMX Device Discovery

Crestron RoomView

查看投影机信息

在网络上使用投影机

完成网络连接的电脑设置

指定 IP 地址

Windows 10

Windows 8.1 / Windows 8

Windows 7

Windows Vista

Mac OS X

重设电脑的 IP 地址设置

设置网络

显示网络配置屏幕

网络设置

错误通知邮件

从电脑控制投影机

高级投影

同时从多台投影机投影 (边缘融合)

基本操作说明

色彩调整

黑电平调整

平滑化重叠区域

用以调整投影影像的高级配准

使用 5 点调整进行配准

手动配准

重设影像配准

调整周边对焦

使影像边缘对焦

重设调整

其它信息

维护

清洁投影机

清洁空气滤网

更换空气滤网

更换投影灯

更换用的投影灯

更换投影灯步骤

产品规格

显示的测试图案

支持的信号类型

规格

投影机

遥控器

有关电波干扰的注意事项

外部视图

服务端口 (CONTROL)

故障排除

LED 指示灯详细说明

症状和解决方法

无法打开投影机

无法从投影机投影影像

没有声音

投影的影像模糊不清

无法准确投影影像

投影机电源关闭

投影机无法加入网络

无法操作遥控器

索引

数字

选件

电子投影机使用说明书在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅 ( 保留备用 )。请在充分理解内容的基础上，正确使用。安全说明使用之前安装步骤连接步骤投影步骤便利功能使用菜单菜单配置菜单设置在网络上使用投影机高级投影维护产品规格故障排除 CHI 基本指南高级指南其它信息

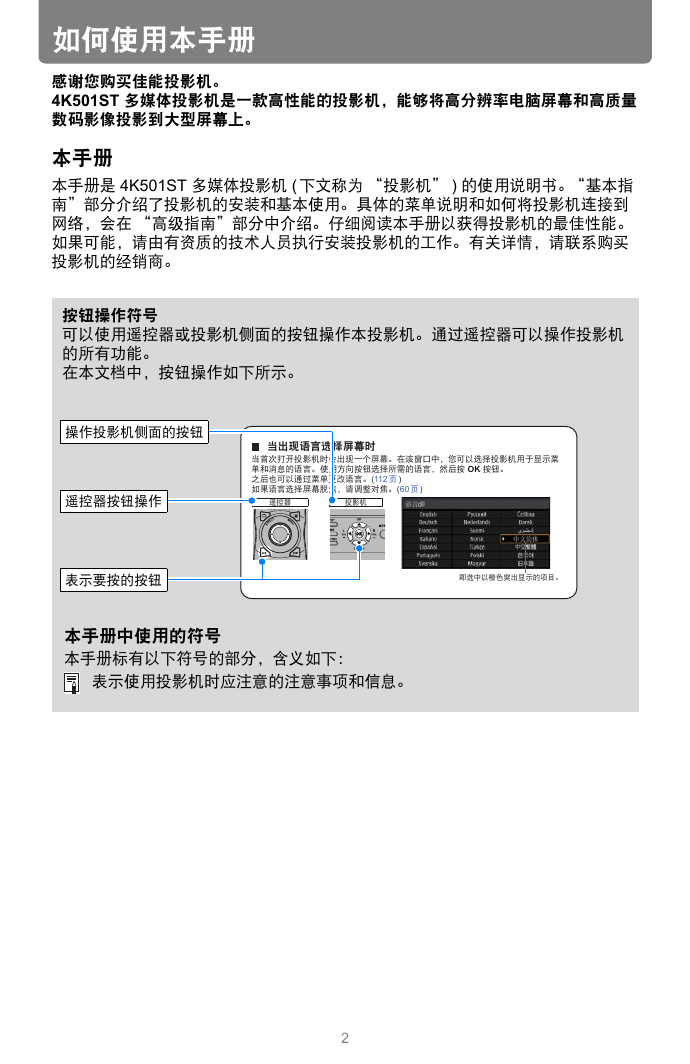

如何使用本手册感谢您购买佳能投影机。 4K501ST 多媒体投影机是一款高性能的投影机，能够将高分辨率电脑屏幕和高质量数码影像投影到大型屏幕上。本手册本手册是 4K501ST 多媒体投影机 ( 下文称为 “投影机” ) 的使用说明书。“基本指南”部分介绍了投影机的安装和基本使用。具体的菜单说明和如何将投影机连接到网络，会在 “高级指南”部分中介绍。仔细阅读本手册以获得投影机的最佳性能。如果可能，请由有资质的技术人员执行安装投影机的工作。有关详情，请联系购买投影机的经销商。按钮操作符号可以使用遥控器或投影机侧面的按钮操作本投影机。通过遥控器可以操作投影机的所有功能。在本文档中，按钮操作如下所示。操作投影机侧面的按钮 OK (112 ) (60 ) 遥控器按钮操作表示要按的按钮本手册中使用的符号本手册标有以下符号的部分，含义如下：表示使用投影机时应注意的注意事项和信息。 2

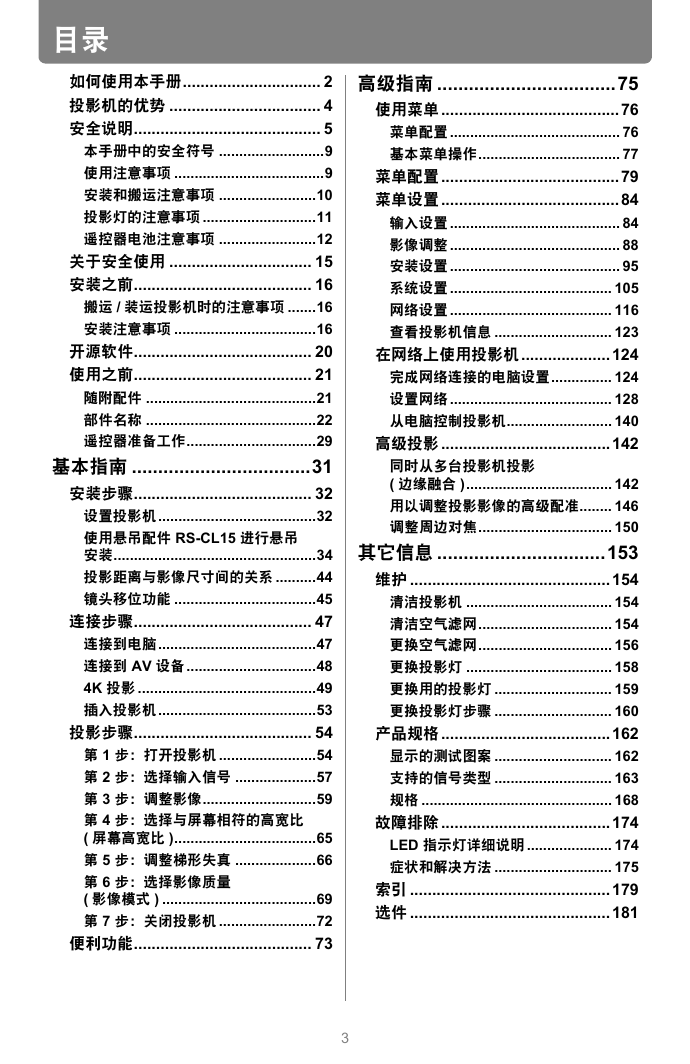

目录如何使用本手册............................... 2 投影机的优势 .................................. 4 安全说明.......................................... 5 本手册中的安全符号 ..........................9 使用注意事项 .....................................9 安装和搬运注意事项 ........................10 投影灯的注意事项 ............................11 遥控器电池注意事项 ........................12 关于安全使用 ................................ 15 安装之前........................................ 16 搬运 / 装运投影机时的注意事项 .......16 安装注意事项 ...................................16 开源软件........................................ 20 使用之前........................................ 21 随附配件 ..........................................21 部件名称 ..........................................22 遥控器准备工作................................29 基本指南 ..................................31 安装步骤........................................ 32 设置投影机.......................................32 使用悬吊配件 RS-CL15 进行悬吊安装..................................................34 投影距离与影像尺寸间的关系 ..........44 镜头移位功能 ...................................45 连接步骤........................................ 47 连接到电脑.......................................47 连接到 AV 设备................................48 4K 投影 ............................................49 插入投影机.......................................53 投影步骤........................................ 54 第 1 步：打开投影机 ........................54 第 2 步：选择输入信号 ....................57 第 3 步：调整影像............................59 第 4 步：选择与屏幕相符的高宽比 ( 屏幕高宽比 )...................................65 第 5 步：调整梯形失真 ....................66 第 6 步：选择影像质量 ( 影像模式 ) ......................................69 第 7 步：关闭投影机 ........................72 便利功能........................................ 73 3 高级指南 ..................................75 使用菜单........................................76 菜单配置.......................................... 76 基本菜单操作................................... 77 菜单配置........................................79 菜单设置........................................84 输入设置.......................................... 84 影像调整.......................................... 88 安装设置.......................................... 95 系统设置........................................ 105 网络设置........................................ 116 查看投影机信息 ............................. 123 在网络上使用投影机....................124 完成网络连接的电脑设置............... 124 设置网络........................................ 128 从电脑控制投影机.......................... 140 高级投影......................................142 同时从多台投影机投影 ( 边缘融合 ).................................... 142 用以调整投影影像的高级配准........ 146 调整周边对焦................................. 150 其它信息 ................................153 维护 .............................................154 清洁投影机 .................................... 154 清洁空气滤网................................. 154 更换空气滤网................................. 156 更换投影灯 .................................... 158 更换用的投影灯 ............................. 159 更换投影灯步骤 ............................. 160 产品规格......................................162 显示的测试图案 ............................. 162 支持的信号类型 ............................. 163 规格 ............................................... 168 故障排除......................................174 LED 指示灯详细说明..................... 174 症状和解决方法 ............................. 175 索引 .............................................179 选件 .............................................181

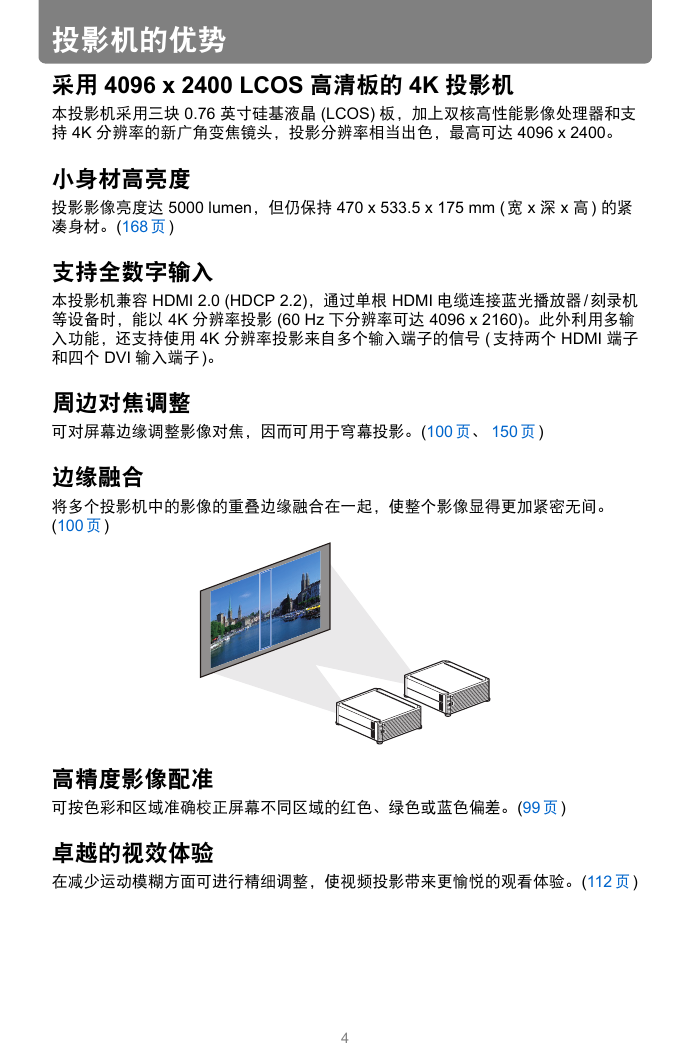

投影机的优势采用 4096 x 2400 LCOS 高清板的 4K 投影机本投影机采用三块 0.76 英寸硅基液晶 (LCOS) 板，加上双核高性能影像处理器和支持 4K 分辨率的新广角变焦镜头，投影分辨率相当出色，最高可达 4096 x 2400。小身材高亮度投影影像亮度达 5000 lumen，但仍保持 470 x 533.5 x 175 mm ( 宽 x 深 x 高) 的紧凑身材。 (168 页) 支持全数字输入本投影机兼容 HDMI 2.0 (HDCP 2.2)，通过单根 HDMI 电缆连接蓝光播放器/ 刻录机等设备时，能以 4K 分辨率投影 (60 Hz 下分辨率可达 4096 x 2160)。此外利用多输入功能，还支持使用 4K 分辨率投影来自多个输入端子的信号 ( 支持两个 HDMI 端子和四个 DVI 输入端子)。周边对焦调整可对屏幕边缘调整影像对焦，因而可用于穹幕投影。 (100 页、 150 页 ) 边缘融合将多个投影机中的影像的重叠边缘融合在一起，使整个影像显得更加紧密无间。 (100 页) 高精度影像配准可按色彩和区域准确校正屏幕不同区域的红色、绿色或蓝色偏差。 (99 页) 卓越的视效体验在减少运动模糊方面可进行精细调整，使视频投影带来更愉悦的观看体验。 (112 页) 4

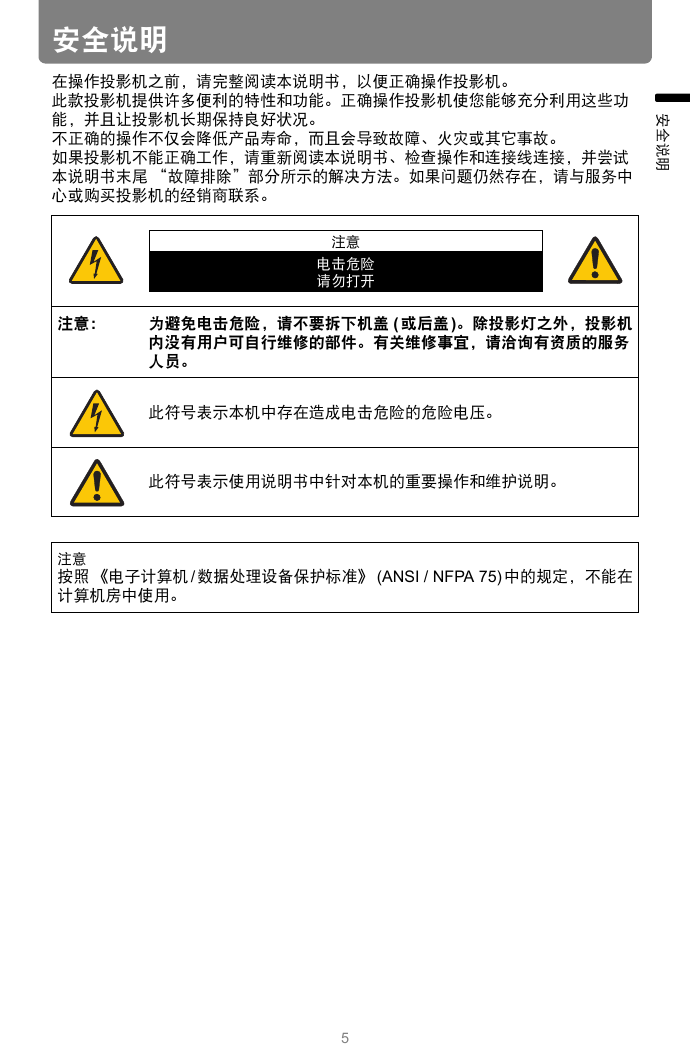

安全说明在操作投影机之前，请完整阅读本说明书，以便正确操作投影机。此款投影机提供许多便利的特性和功能。正确操作投影机使您能够充分利用这些功能，并且让投影机长期保持良好状况。不正确的操作不仅会降低产品寿命，而且会导致故障、火灾或其它事故。如果投影机不能正确工作，请重新阅读本说明书、检查操作和连接线连接，并尝试本说明书末尾 “故障排除”部分所示的解决方法。如果问题仍然存在，请与服务中心或购买投影机的经销商联系。安全说明注意电击危险请勿打开注意：为避免电击危险，请不要拆下机盖 ( 或后盖)。除投影灯之外，投影机内没有用户可自行维修的部件。有关维修事宜，请洽询有资质的服务人员。此符号表示本机中存在造成电击危险的危险电压。此符号表示使用说明书中针对本机的重要操作和维护说明。注意按照《电子计算机/ 数据处理设备保护标准》 (ANSI / NFPA 75) 中的规定，不能在计算机房中使用。 5

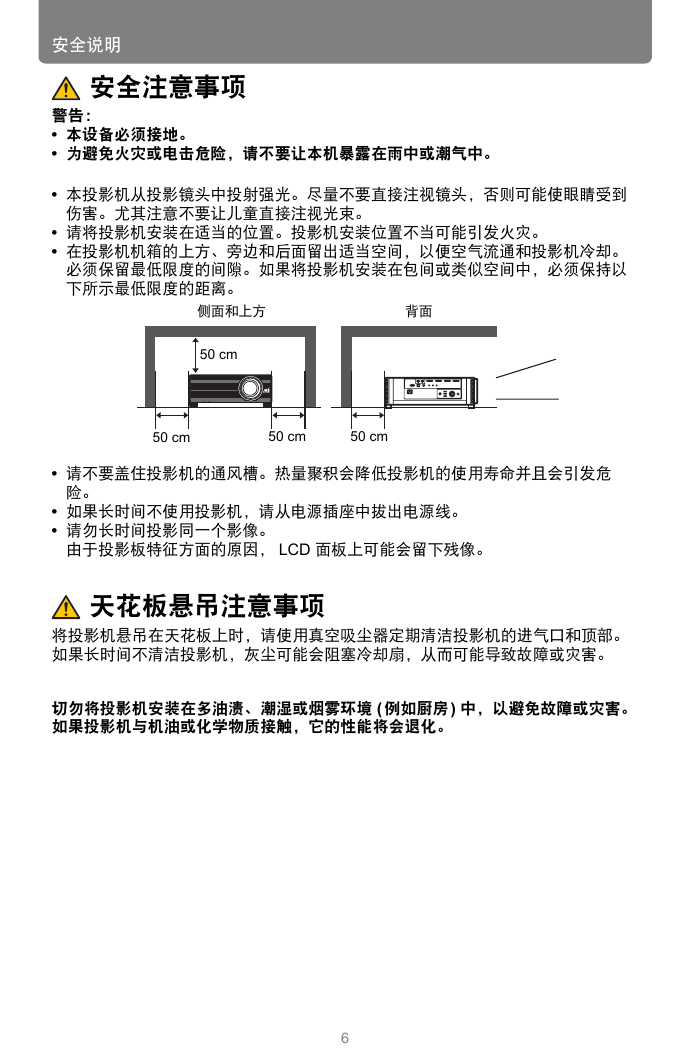

安全说明安全注意事项警告: • 本设备必须接地。 • 为避免火灾或电击危险，请不要让本机暴露在雨中或潮气中。 • 本投影机从投影镜头中投射强光。尽量不要直接注视镜头，否则可能使眼睛受到伤害。尤其注意不要让儿童直接注视光束。 • 请将投影机安装在适当的位置。投影机安装位置不当可能引发火灾。 • 在投影机机箱的上方、旁边和后面留出适当空间，以便空气流通和投影机冷却。必须保留最低限度的间隙。如果将投影机安装在包间或类似空间中，必须保持以下所示最低限度的距离。侧面和上方背面 50 cm 50 cm 50 cm 50 cm • 请不要盖住投影机的通风槽。热量聚积会降低投影机的使用寿命并且会引发危险。 • 如果长时间不使用投影机，请从电源插座中拔出电源线。 • 请勿长时间投影同一个影像。由于投影板特征方面的原因， LCD 面板上可能会留下残像。天花板悬吊注意事项将投影机悬吊在天花板上时，请使用真空吸尘器定期清洁投影机的进气口和顶部。如果长时间不清洁投影机，灰尘可能会阻塞冷却扇，从而可能导致故障或灾害。切勿将投影机安装在多油渍、潮湿或烟雾环境 ( 例如厨房) 中，以避免故障或灾害。如果投影机与机油或化学物质接触，它的性能将会退化。 6

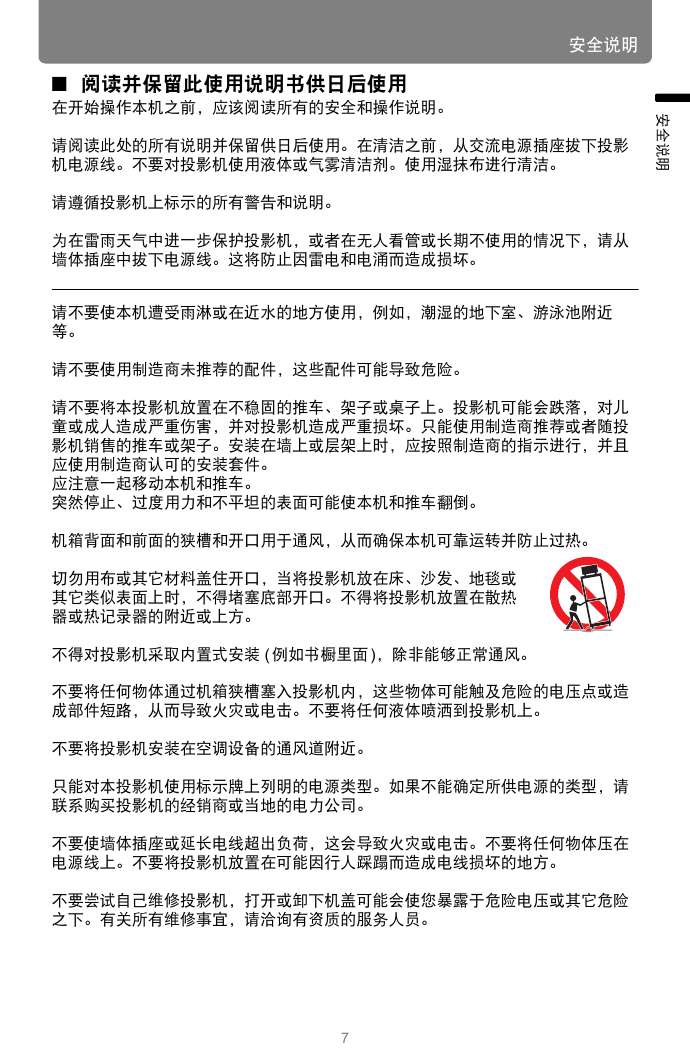

安全说明 ■ 阅读并保留此使用说明书供日后使用在开始操作本机之前，应该阅读所有的安全和操作说明。请阅读此处的所有说明并保留供日后使用。在清洁之前，从交流电源插座拔下投影机电源线。不要对投影机使用液体或气雾清洁剂。使用湿抹布进行清洁。请遵循投影机上标示的所有警告和说明。为在雷雨天气中进一步保护投影机，或者在无人看管或长期不使用的情况下，请从墙体插座中拔下电源线。这将防止因雷电和电涌而造成损坏。安全说明请不要使本机遭受雨淋或在近水的地方使用，例如，潮湿的地下室、游泳池附近等。请不要使用制造商未推荐的配件，这些配件可能导致危险。请不要将本投影机放置在不稳固的推车、架子或桌子上。投影机可能会跌落，对儿童或成人造成严重伤害，并对投影机造成严重损坏。只能使用制造商推荐或者随投影机销售的推车或架子。安装在墙上或层架上时，应按照制造商的指示进行，并且应使用制造商认可的安装套件。应注意一起移动本机和推车。突然停止、过度用力和不平坦的表面可能使本机和推车翻倒。机箱背面和前面的狭槽和开口用于通风，从而确保本机可靠运转并防止过热。切勿用布或其它材料盖住开口，当将投影机放在床、沙发、地毯或其它类似表面上时，不得堵塞底部开口。不得将投影机放置在散热器或热记录器的附近或上方。不得对投影机采取内置式安装 ( 例如书橱里面)，除非能够正常通风。不要将任何物体通过机箱狭槽塞入投影机内，这些物体可能触及危险的电压点或造成部件短路，从而导致火灾或电击。不要将任何液体喷洒到投影机上。不要将投影机安装在空调设备的通风道附近。只能对本投影机使用标示牌上列明的电源类型。如果不能确定所供电源的类型，请联系购买投影机的经销商或当地的电力公司。不要使墙体插座或延长电线超出负荷，这会导致火灾或电击。不要将任何物体压在电源线上。不要将投影机放置在可能因行人踩蹋而造成电线损坏的地方。不要尝试自己维修投影机，打开或卸下机盖可能会使您暴露于危险电压或其它危险之下。有关所有维修事宜，请洽询有资质的服务人员。 7

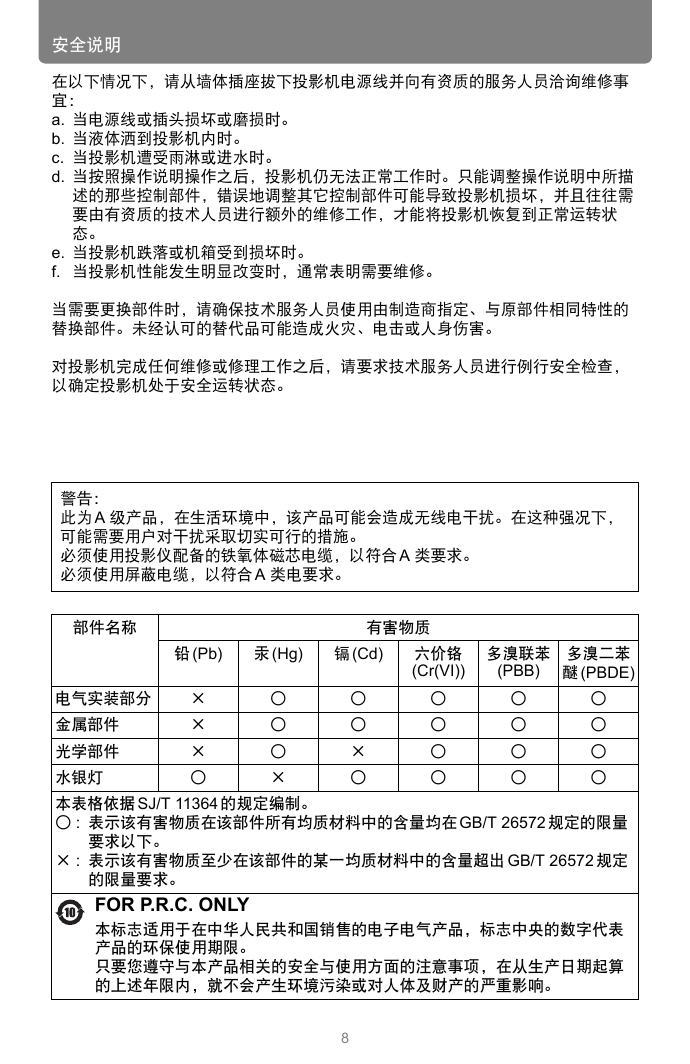

安全说明在以下情况下，请从墙体插座拔下投影机电源线并向有资质的服务人员洽询维修事宜： a. 当电源线或插头损坏或磨损时。 b. 当液体洒到投影机内时。 c. 当投影机遭受雨淋或进水时。 d. 当按照操作说明操作之后，投影机仍无法正常工作时。只能调整操作说明中所描述的那些控制部件，错误地调整其它控制部件可能导致投影机损坏，并且往往需要由有资质的技术人员进行额外的维修工作，才能将投影机恢复到正常运转状态。 e. 当投影机跌落或机箱受到损坏时。 f. 当投影机性能发生明显改变时，通常表明需要维修。当需要更换部件时，请确保技术服务人员使用由制造商指定、与原部件相同特性的替换部件。未经认可的替代品可能造成火灾、电击或人身伤害。对投影机完成任何维修或修理工作之后，请要求技术服务人员进行例行安全检查，以确定投影机处于安全运转状态。警告：此为A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种强况下，可能需要用户对干扰采取切实可行的措施。必须使用投影仪配备的铁氧体磁芯电缆，以符合A 类要求。必须使用屏蔽电缆，以符合A 类电要求。部件名称有害物质铅(Pb) 汞(Hg) 镉 (Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚(PBDE) 电气实装部分金属部件光学部件 × × × ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 水银灯本表格依据 SJ/T 11364 的规定编制。 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量 ○ ○ ○ × ○ 要求以下。 × : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 FOR P.R.C. ONLY 本标志适用于在中华人民共和国销售的电子电气产品，标志中央的数字代表产品的环保使用期限。只要您遵守与本产品相关的安全与使用方面的注意事项，在从生产日期起算的上述年限内，就不会产生环境污染或对人体及财产的严重影响。 8
