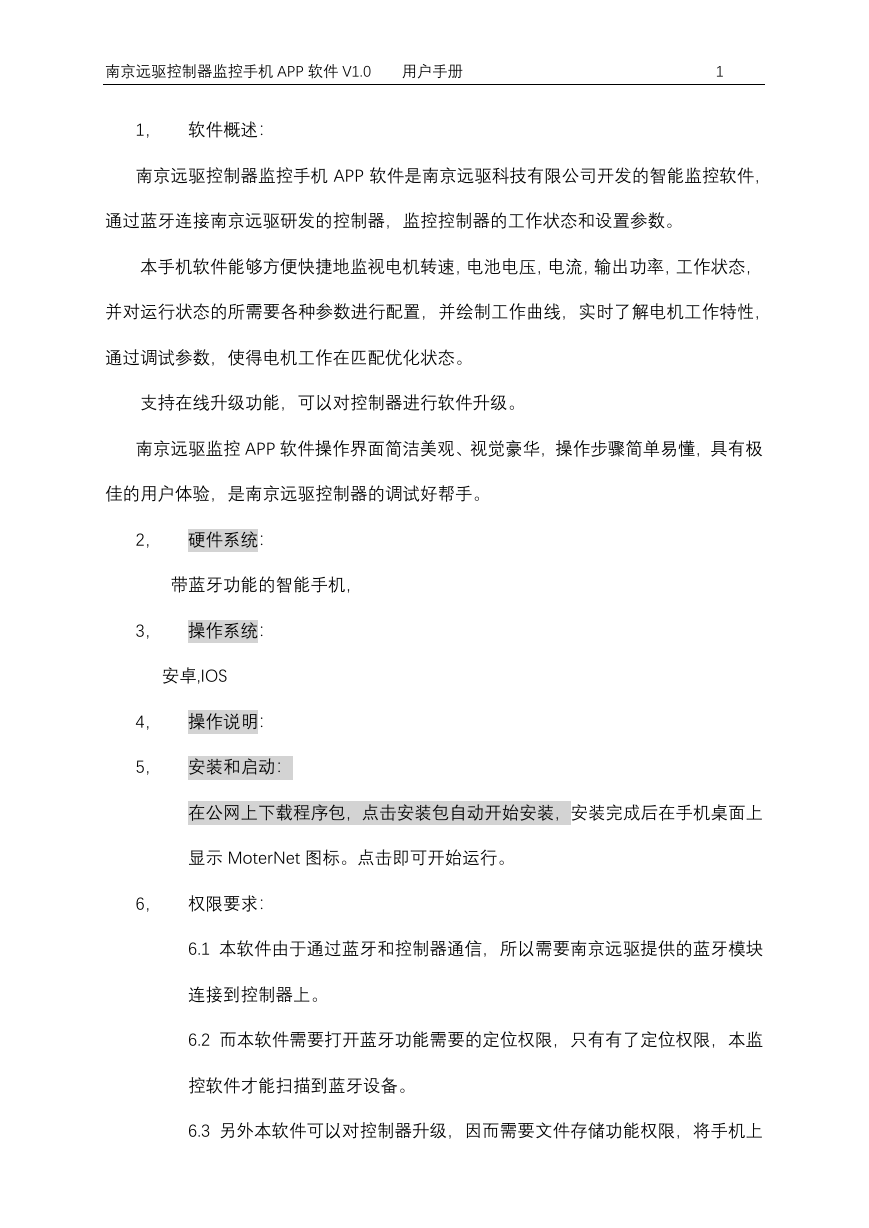

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 1 1，软件概述：南京远驱控制器监控手机 APP 软件是南京远驱科技有限公司开发的智能监控软件，通过蓝牙连接南京远驱研发的控制器，监控控制器的工作状态和设置参数。本手机软件能够方便快捷地监视电机转速，电池电压，电流，输出功率，工作状态，并对运行状态的所需要各种参数进行配置，并绘制工作曲线，实时了解电机工作特性，通过调试参数，使得电机工作在匹配优化状态。支持在线升级功能，可以对控制器进行软件升级。南京远驱监控 APP 软件操作界面简洁美观、视觉豪华，操作步骤简单易懂，具有极佳的用户体验，是南京远驱控制器的调试好帮手。 2，硬件系统：带蓝牙功能的智能手机， 3，操作系统：安卓,IOS 4，操作说明： 5，安装和启动：在公网上下载程序包，点击安装包自动开始安装，安装完成后在手机桌面上显示 MoterNet 图标。点击即可开始运行。 6，权限要求： 6.1 本软件由于通过蓝牙和控制器通信，所以需要南京远驱提供的蓝牙模块连接到控制器上。 6.2 而本软件需要打开蓝牙功能需要的定位权限，只有有了定位权限，本监控软件才能扫描到蓝牙设备。 6.3 另外本软件可以对控制器升级，因而需要文件存储功能权限，将手机上

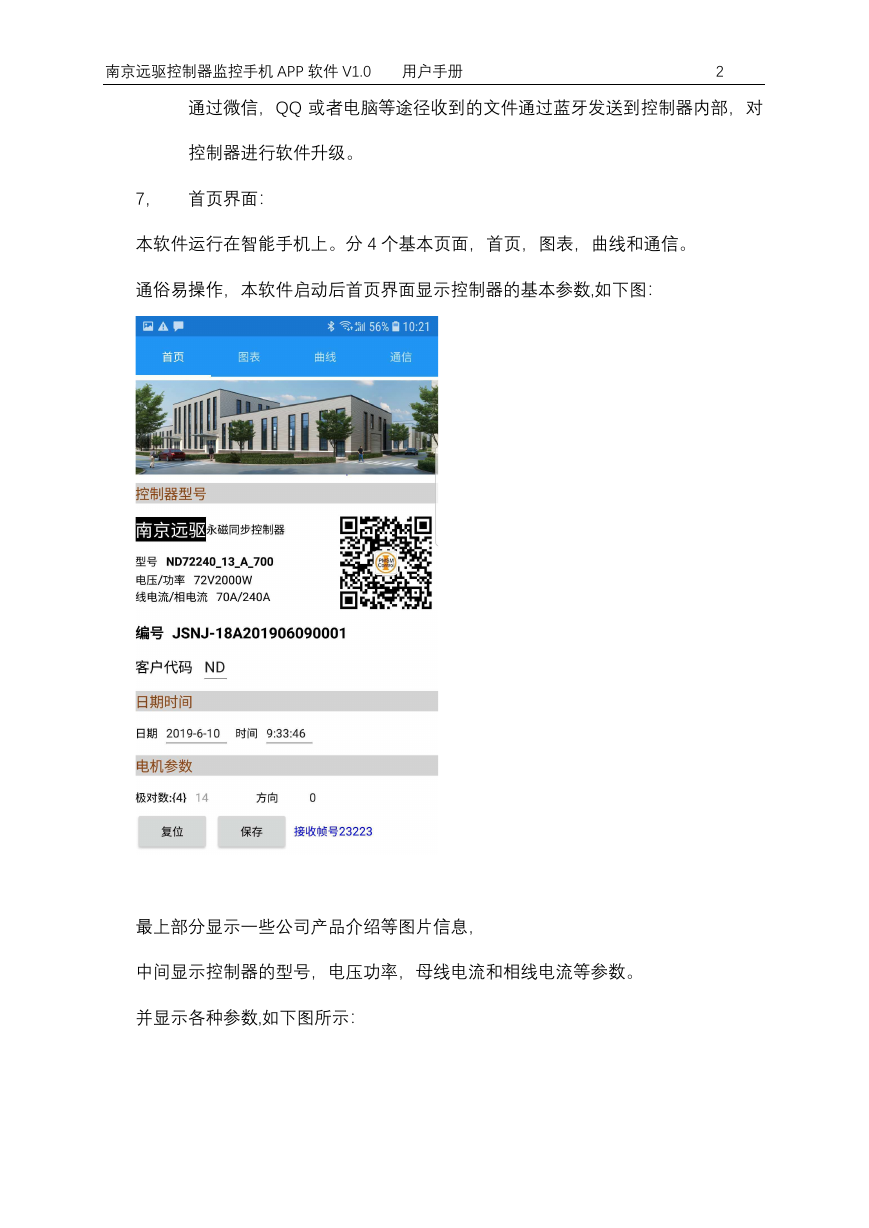

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 2 通过微信，QQ 或者电脑等途径收到的文件通过蓝牙发送到控制器内部，对控制器进行软件升级。 7，首页界面：本软件运行在智能手机上。分 4 个基本页面，首页，图表，曲线和通信。通俗易操作，本软件启动后首页界面显示控制器的基本参数,如下图：最上部分显示一些公司产品介绍等图片信息，中间显示控制器的型号，电压功率，母线电流和相线电流等参数。并显示各种参数,如下图所示：

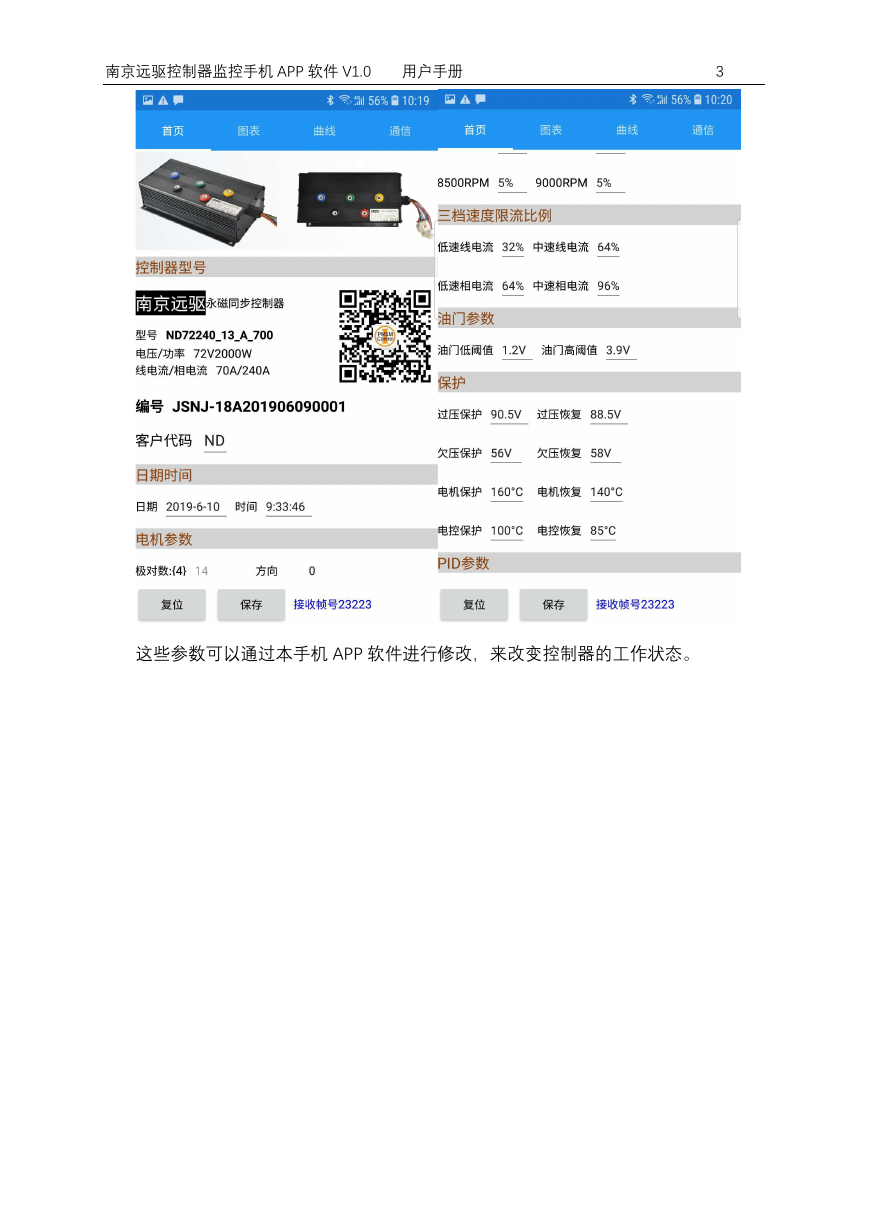

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 3 这些参数可以通过本手机 APP 软件进行修改，来改变控制器的工作状态。

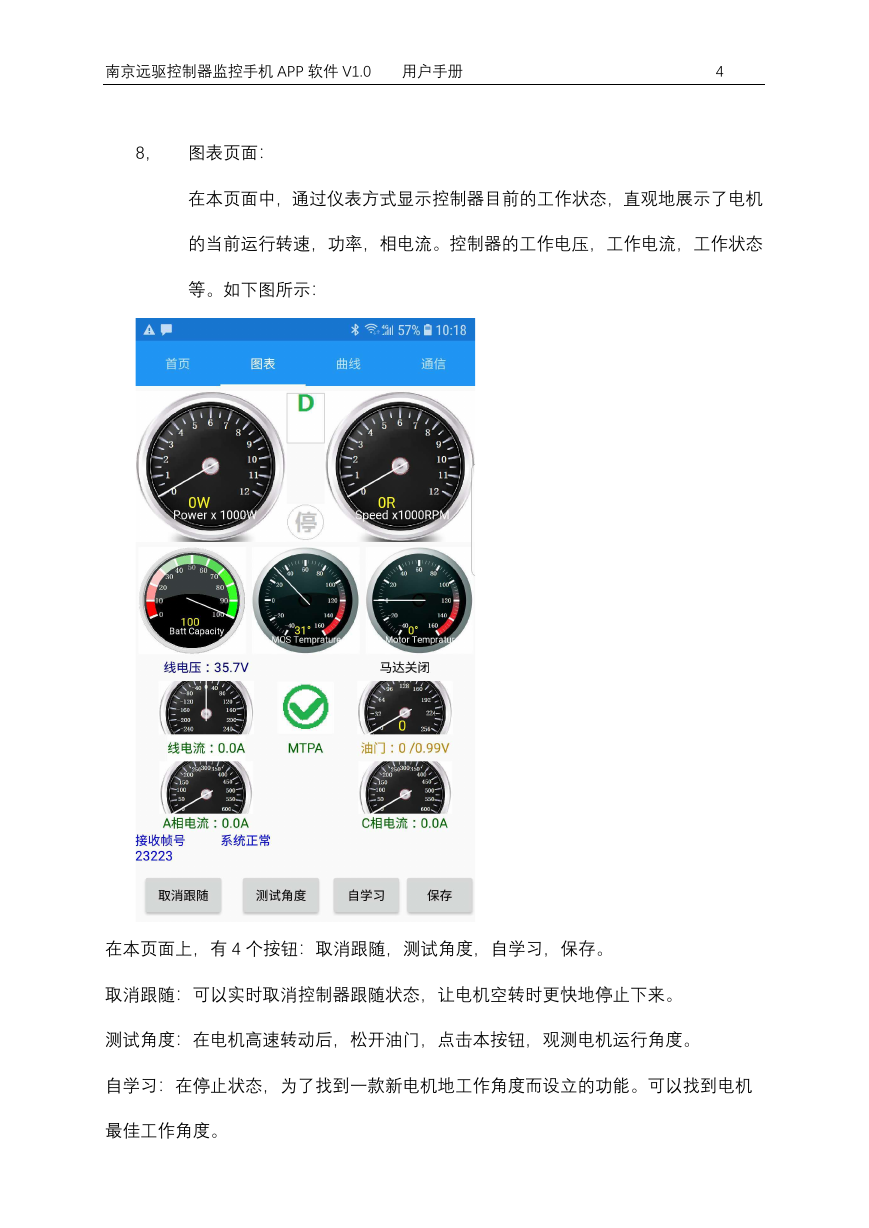

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 4 8，图表页面：在本页面中，通过仪表方式显示控制器目前的工作状态，直观地展示了电机的当前运行转速，功率，相电流。控制器的工作电压，工作电流，工作状态等。如下图所示：在本页面上，有 4 个按钮：取消跟随，测试角度，自学习，保存。取消跟随：可以实时取消控制器跟随状态，让电机空转时更快地停止下来。测试角度：在电机高速转动后，松开油门，点击本按钮，观测电机运行角度。自学习：在停止状态，为了找到一款新电机地工作角度而设立的功能。可以找到电机最佳工作角度。

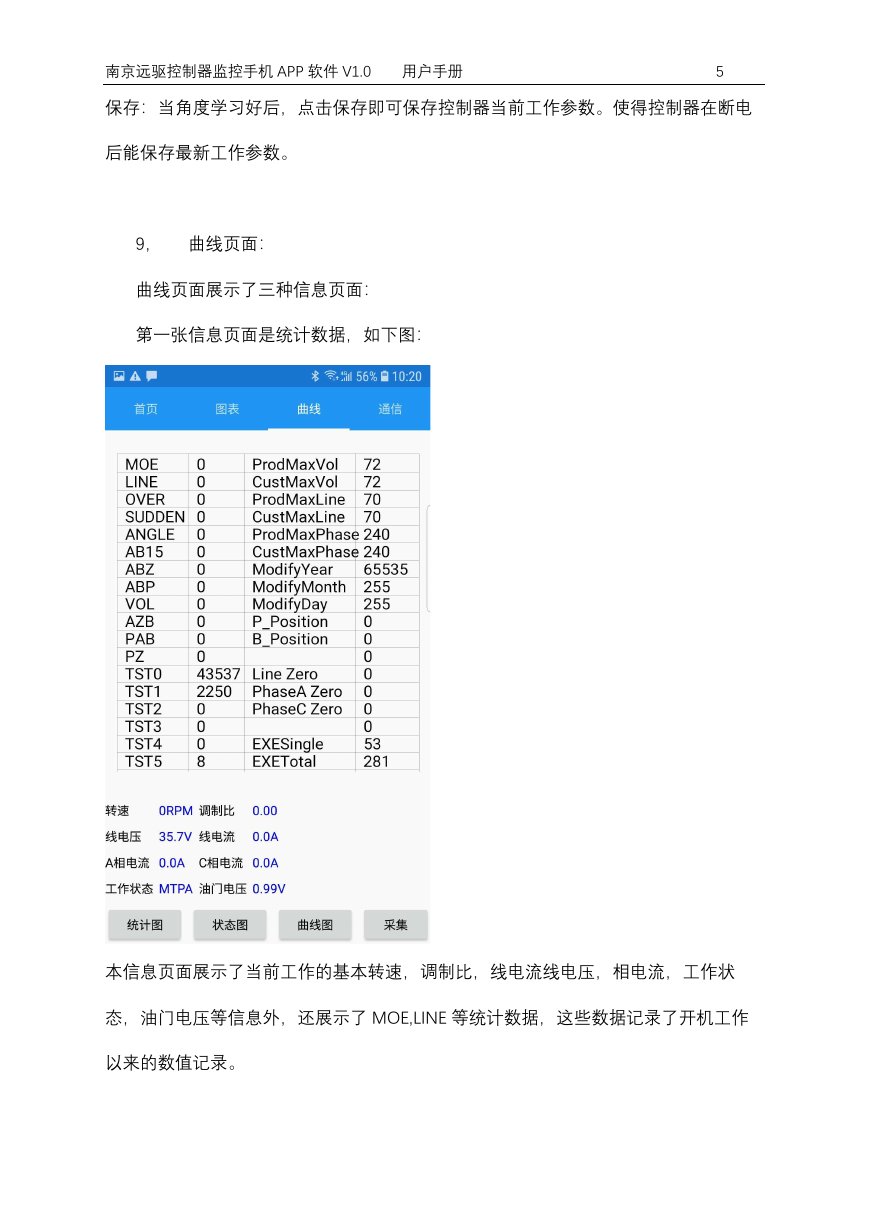

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 5 保存：当角度学习好后，点击保存即可保存控制器当前工作参数。使得控制器在断电后能保存最新工作参数。 9，曲线页面：曲线页面展示了三种信息页面：第一张信息页面是统计数据，如下图：本信息页面展示了当前工作的基本转速，调制比，线电流线电压，相电流，工作状态，油门电压等信息外，还展示了 MOE,LINE 等统计数据，这些数据记录了开机工作以来的数值记录。

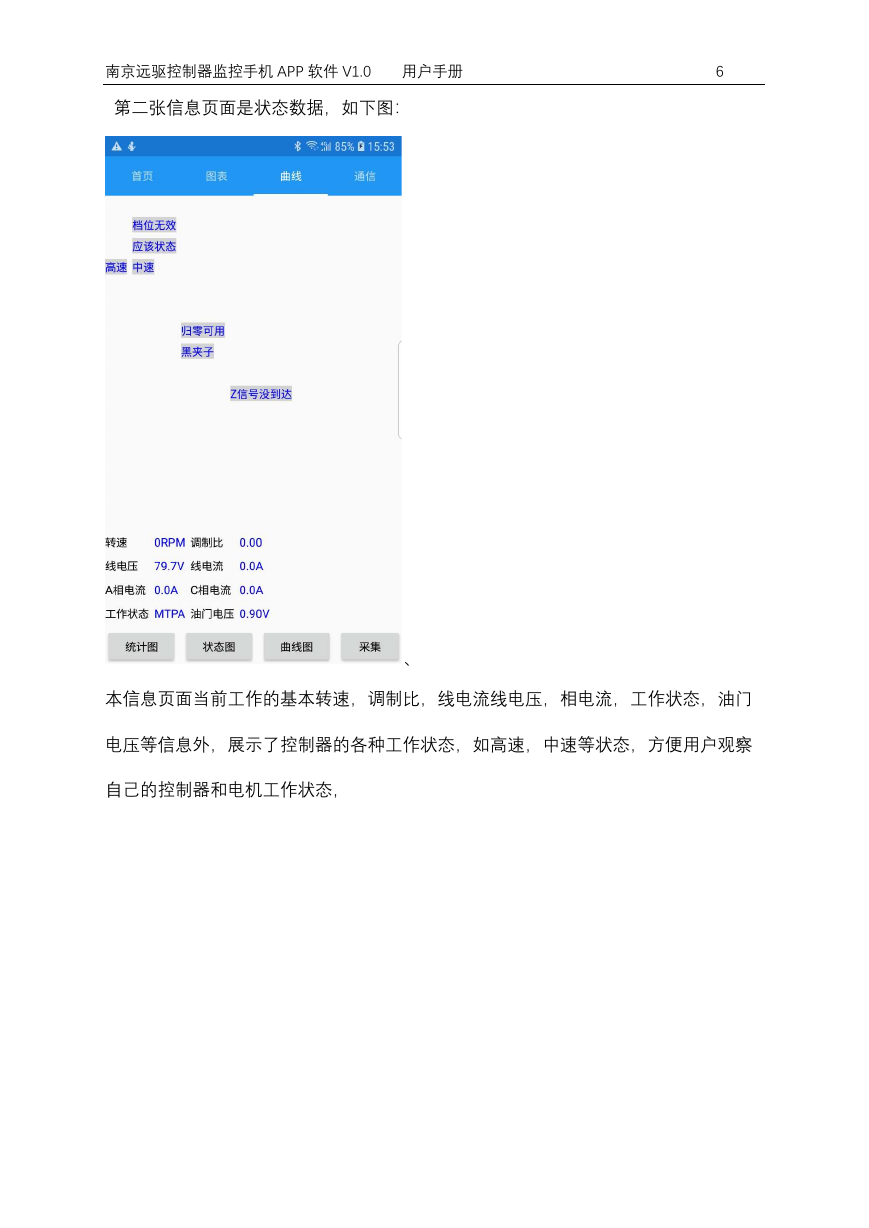

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 6 第二张信息页面是状态数据，如下图：、本信息页面当前工作的基本转速，调制比，线电流线电压，相电流，工作状态，油门电压等信息外，展示了控制器的各种工作状态，如高速，中速等状态，方便用户观察自己的控制器和电机工作状态，

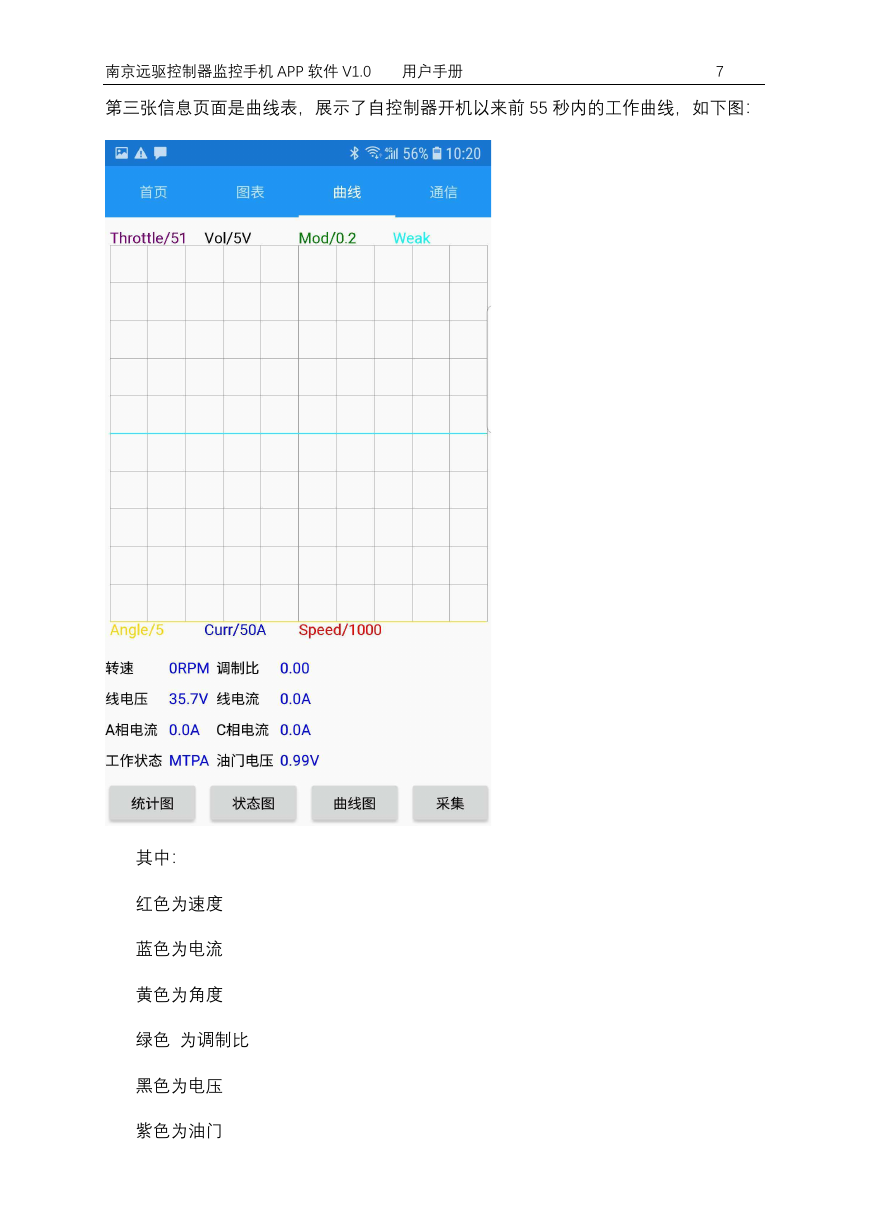

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 7 第三张信息页面是曲线表，展示了自控制器开机以来前 55 秒内的工作曲线，如下图：其中：红色为速度蓝色为电流黄色为角度绿色为调制比黑色为电压紫色为油门

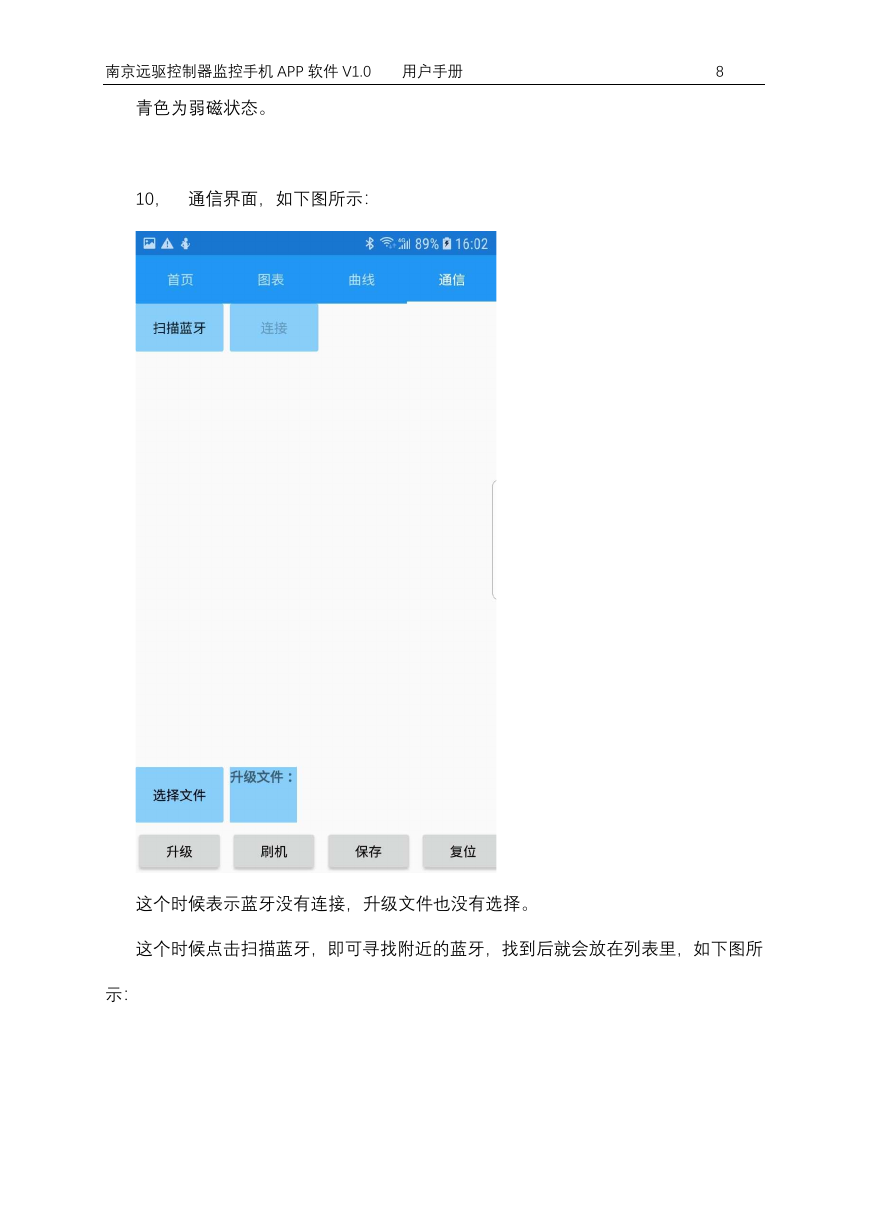

南京远驱控制器监控手机 APP 软件 V1.0 用户手册 8 青色为弱磁状态。 10，通信界面，如下图所示：这个时候表示蓝牙没有连接，升级文件也没有选择。这个时候点击扫描蓝牙，即可寻找附近的蓝牙，找到后就会放在列表里，如下图所示：
