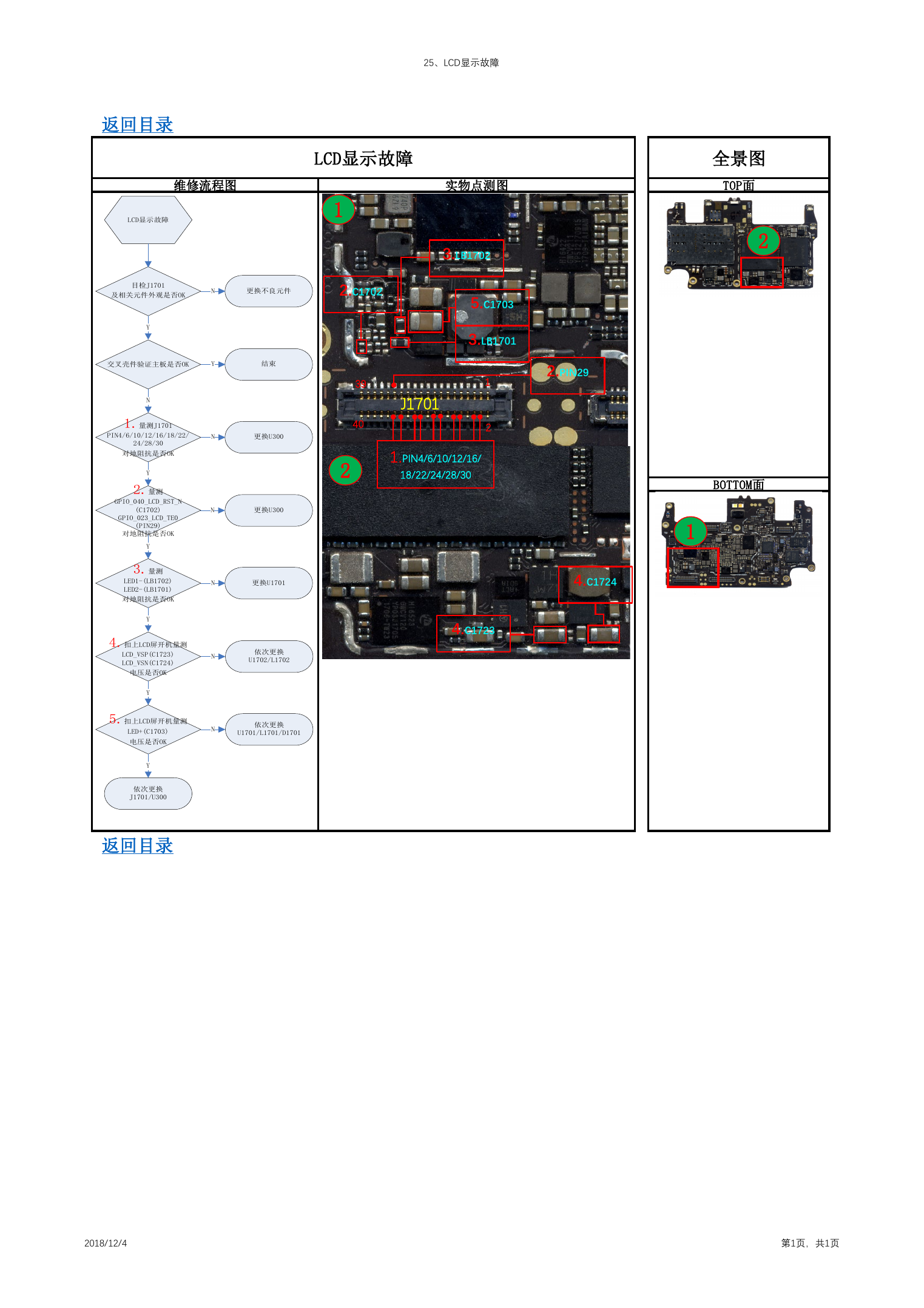

全景图 TOP面 2 BOTTOM面 1 25、LCD显示故障 返回目录 LCD显示故障 维修流程图 实物点测图 LCD显示故障 1 目检J1701 及相关元件外观是否OK N 更换不良元件 2.C1702 Y 交叉壳件验证主板是否OK Y 结束 N 1.量测J1701 PIN4/6/10/12/16/18/22/ N 更换U300 N 更换U300 N N N 更换U1701 依次更换 U1702/L1702 依次更换 U1701/L1701/D1701 24/28/30 对地阻抗是否OK Y 2.量测 GPIO_040_LCD_RST_N (C1702) GPIO_023_LCD_TE0 (PIN29) 对地阻抗是否OK Y 3.量测 LED1-(LB1702) LED2-(LB1701) 对地阻抗是否OK Y 4.扣上LCD屏开机量测 LCD_VSP(C1723) LCD_VSN(C1724) 电压是否OK Y 5.扣上LCD屏开机量测 LED+(C1703) 电压是否OK Y 依次更换 J1701/U300 返回目录 3.LB1702 5.C1703 3.LB1701 2.PIN29 39 40 J1701 1 2 2 1.PIN4/6/10/12/16/ 18/22/24/28/30 4.C1724 4.C1723 2018/12/4 第1页，共1页
