华为麦芒5 原厂图 维修流程图 重力感应故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.13M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

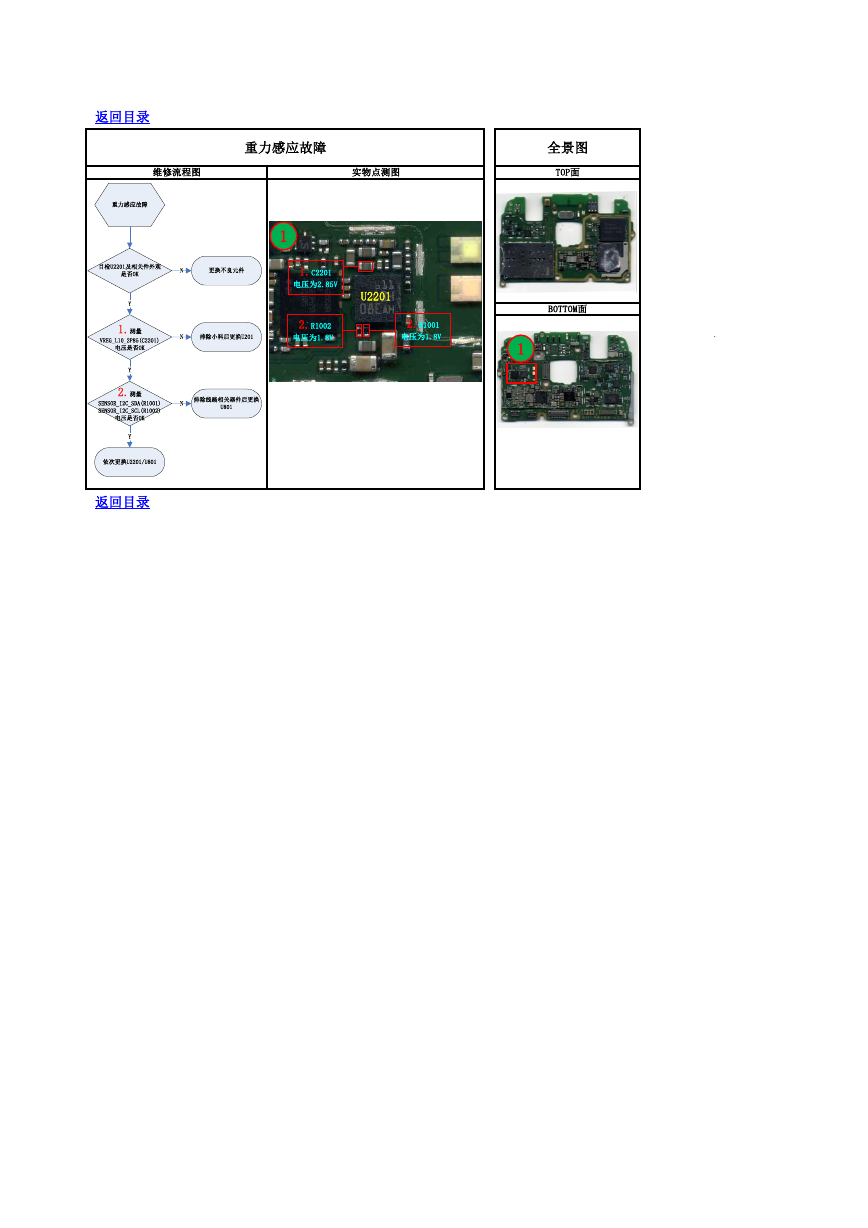

    返回目录 重力感应故障 维修流程图 实物点测图 全景图 TOP面 1 1.C2201 电压为2.85V 2.R1002 电压为1.8V U2201 2.R1001 电压为1.8V BOTTOM面 1 . 返回目录 重力感应故障目检U2201及相关件外观是否OK1.测量 VREG_L10_2P85(C2201)电压是否OKYYN更换不良元件N排除小料后更换U201依次更换U2201/U8012.测量 SENSOR_I2C_SDA(R1001) SENSOR_I2C_SCL(R1002) 电压是否OKN排除线路相关器件后更换U801Y
