华为麦芒5 原厂图 维修流程图 接近光故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.14M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

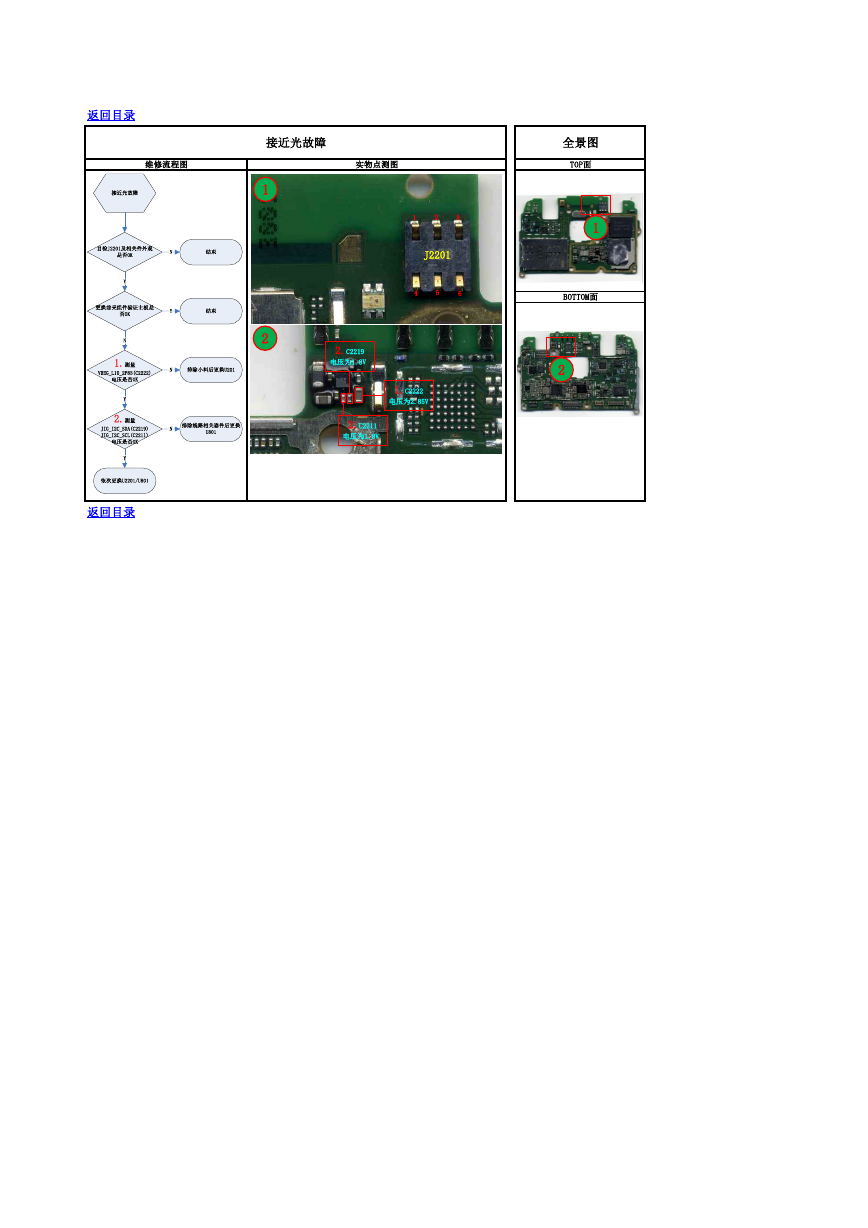

    返回目录 接近光故障 维修流程图 实物点测图 1 2 返回目录 全景图 TOP面 1 1 2 3 J2201 4 5 6 BOTTOM面 2.C2219 电压为1.8V 2.C2211 电压为1.8V 1.C2222 电压为2.85V 2 更换前壳组件验证主板是否OKY1.测量 VREG_L10_2P85(C2222)电压是否OKNYY结束N排除小料后更换U201依次更换U2201/U8012.测量JIG_I2C_SDA(C2219) JIG_I2C_SCL(C2211)电压是否OKN排除线路相关器件后更换U801Y接近光故障目检J2201及相关件外观是否OK结束N
