华为麦芒5 原厂图 维修流程图 WCDMA&CDMA发射故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

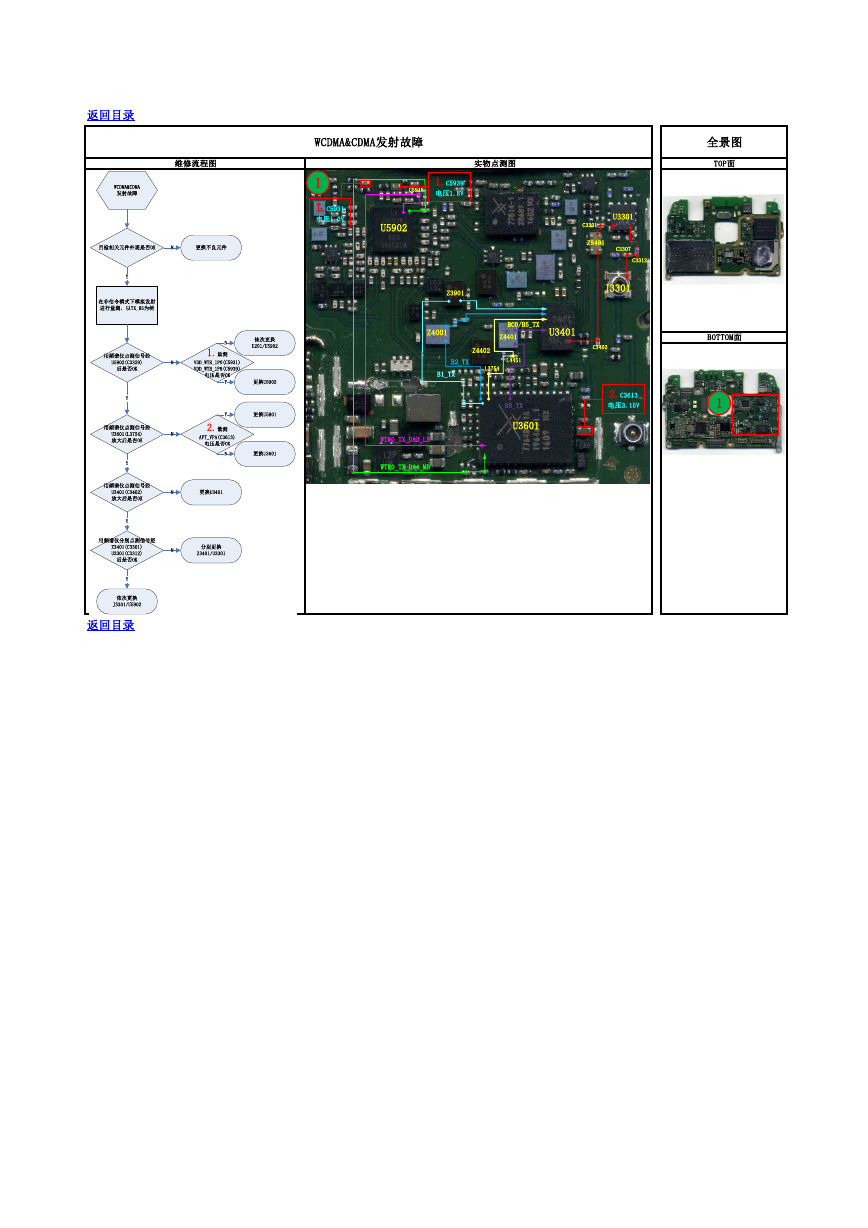

返回目录 维修流程图 实物点测图 WCDMA&CDMA发射故障 全景图 TOP面 1 1.C5931 电压1.0V C5916 1.C5939 电压1.8V U5902 Z3901 Z4001 BC0/B5_TX Z4401 U3401 Z4402 L4451 L3754 B2_TX B1_TX C3301 Z3401 U3301 C3307 C3312 J3301 C3402 BOTTOM面 B8_TX U3601 2.C3613 电压3.15V 1 WTR0_TX_DA2_LB WTR0_TX_DA4_MB 返回目录 WCDMA&CDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测,以TX_B5为例用频谱仪点测信号经U5902(C3329)后是否OK1.量测VDD_WTR_1P0(C5931)VDD_WTR_1P8(C5939)电压是否OK依次更换U201/U5902用频谱仪点测信号经U3601(L3754)放大后是否OKYYNY更换U5902NNY2.量测APT_VPA(C3613)电压是否OK更换U3601N更换U5801NY用频谱仪分别点测信号经Z3401(C3301)U3301(C3312)后是否OK分别更换Z3401/U3301N依次更换J3301/U5902Y用频谱仪点测信号经U3401(C3402)放大后是否OK更换U3401NY
