华为畅享8Plus 原厂图 维修流程图 重力感应故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.47M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

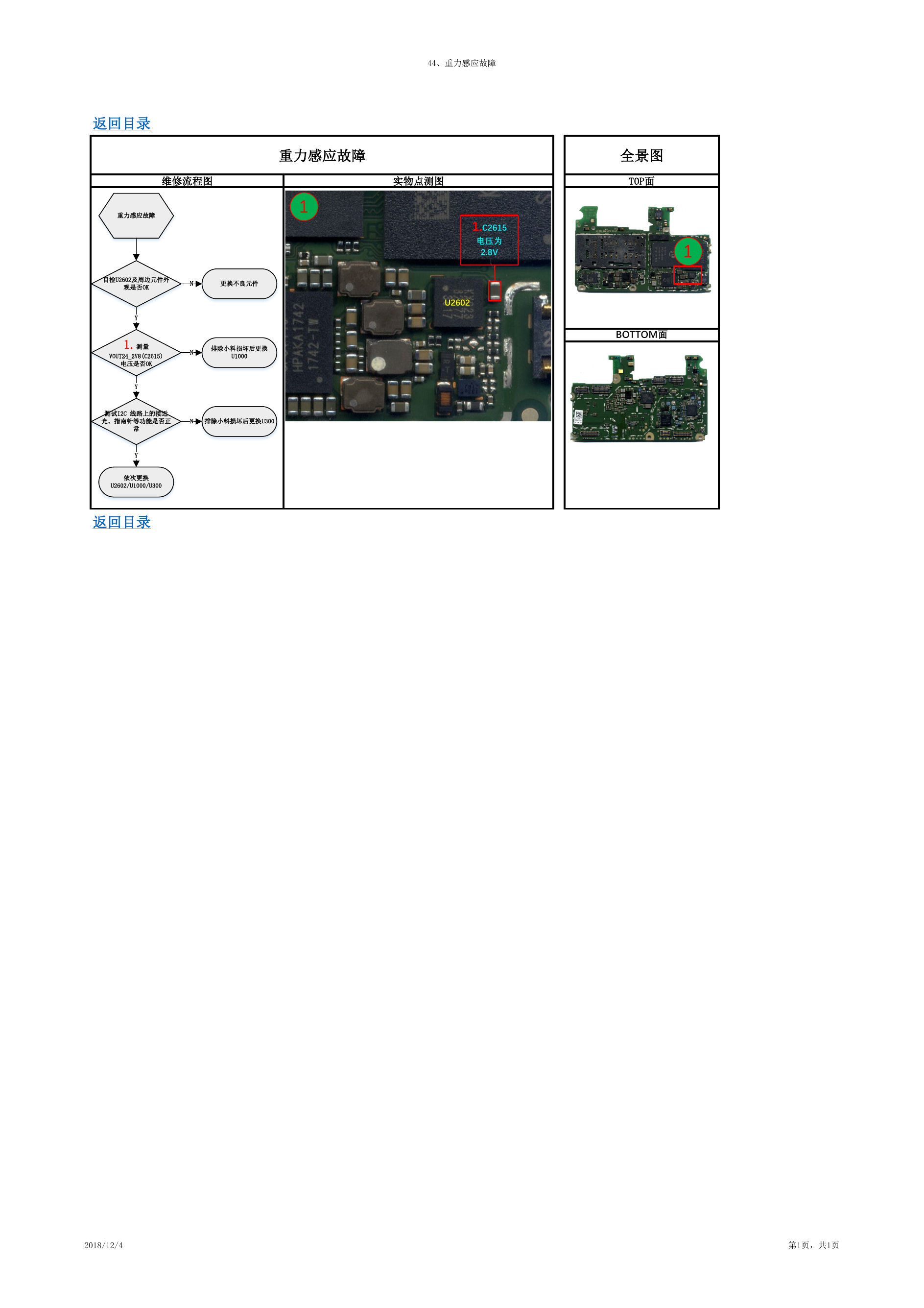

    44、重力感应故障 返回目录 重力感应故障 维修流程图 实物点测图 重力感应故障 1 目检U2602及周边元件外 观是否OK N 更换不良元件 Y 1.测量 VOUT24_2V8(C2615) 电压是否OK Y N 排除小料损坏后更换 U1000 测试I2C 线路上的接近 光、指南针等功能是否正 N 排除小料损坏后更换U300 常 Y 依次更换 U2602/U1000/U300 返回目录 1.C2615 电压为 2.8V U2602 全景图 TOP面 1 BOTTOM面 2018/12/4 第1页，共1页
