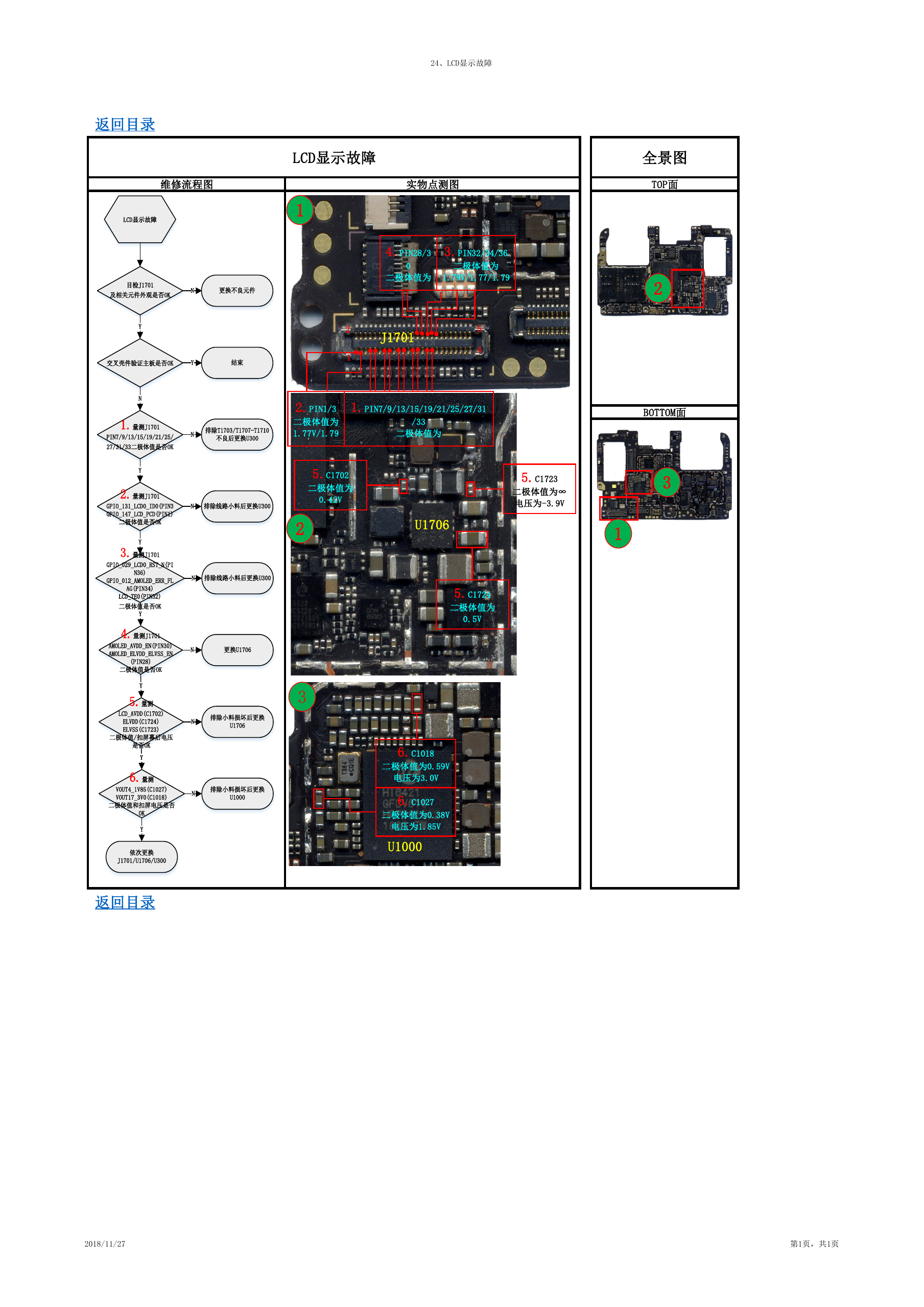

24、LCD显示故障 返回目录 LCD显示故障 维修流程图 实物点测图 LCD显示故障 1 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 4.PIN28/3 3.PIN32/34/36 0 二极体值为 二极体值为 1.79V/1.77/1.79 J1701 2 1 5 4 全景图 TOP面 2 N 排除T1703/T1707-T1710 不良后更换U300 2.PIN1/3 二极体值为 1.77V/1.79 1.PIN7/9/13/15/19/21/25/27/31 /33 二极体值为 BOTTOM面 5.C1702 二极体值为 0.42V N 排除线路小料后更换U300 2 3 N 排除线路小料后更换U300 N 更换U1706 N N 排除小料损坏后更换 U1706 排除小料损坏后更换 U1000 5.C1723 二极体值为∞ 电压为-3.9V 3 1 U1706 5.C1724 二极体值为 0.5V 6.C1018 二极体值为0.59V 电压为3.0V 6.C1027 二极体值为0.38V 电压为1.85V U1000 N 1.量测J1701 PIN7/9/13/15/19/21/25/ 27/31/33二极体值是否OK Y 2.量测J1701 GPIO_131_LCD0_ID0(PIN3 GPIO_147_LCD_PCD(PIN1) 二极体值是否OK Y 3.量测J1701 GPIO_029_LCD0_RST_N(PI N36) GPIO_012_AMOLED_ERR_FL AG(PIN34) LCD_TE0(PIN32) 二极体值是否OK Y 4.量测J1701 AMOLED_AVDD_EN(PIN30) AMOLED_ELVDD_ELVSS_EN (PIN28) 二极体值是否OK Y 5.量测 LCD_AVDD(C1702) ELVDD(C1724) ELVSS(C1723) 二极体值/扣屏幕后电压 是否OK Y 6.量测 VOUT4_1V85(C1027) VOUT17_3V0(C1018) 二极体值和扣屏电压是否 OK Y 依次更换 J1701/U1706/U300 返回目录 2018/11/27 第1页，共1页
