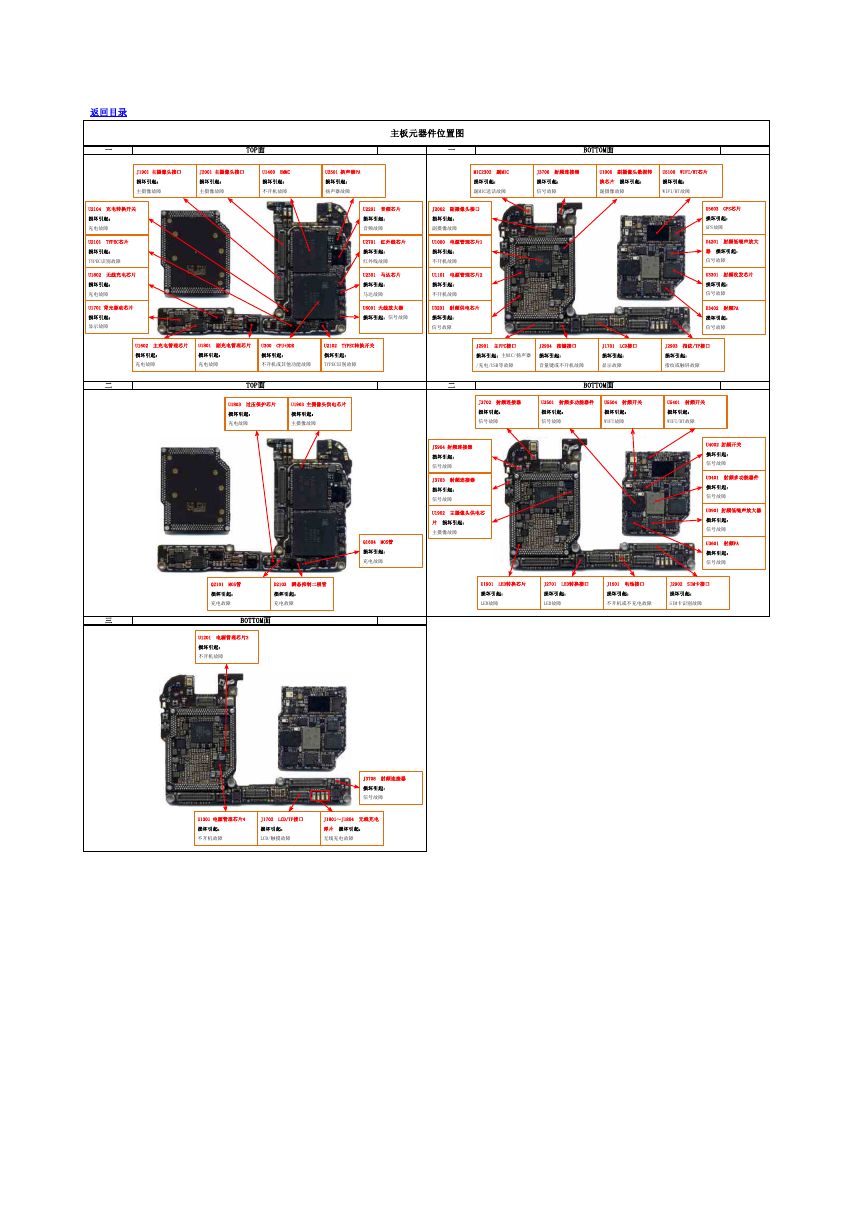

返回目录 一 TOP面 一 BOTTOM面 主板元器件位置图 J1901 主摄像头接口 J2001 主摄像头接口 U1400 EMMC U2501 扬声器PA MIC2302 副MIC J3706 射频连接器 U1905 副摄像头数据转 U5100 WIFI/BT芯片 损坏引起： 主摄像故障 损坏引起： 主摄像故障 损坏引起： 不开机故障 损坏引起： 扬声器故障 损坏引起： 副MIC送话故障 损坏引起： 信号故障 换芯片 损坏引起： 损坏引起： 副摄像故障 WIFI/BT故障 U2104 充电转换开关 损坏引起： 充电故障 U2101 TYPEC芯片 损坏引起： TYPEC识别故障 U1802 无线充电芯片 损坏引起： 充电故障 U1701 背光驱动芯片 损坏引起： 显示故障 U2201 音频芯片 J2002 副摄像头接口 损坏引起： 音频故障 损坏引起： 副摄像故障 U2701 红外线芯片 U1000 电源管理芯片1 损坏引起： 红外线故障 损坏引起： 不开机故障 U2301 马达芯片 U1101 电源管理芯片2 损坏引起： 马达故障 损坏引起： 不开机故障 U6001 天线放大器 U3201 射频供电芯片 损坏引起：信号故障 损坏引起： 信号故障 U5603 GPS芯片 损坏引起： GPS故障 U4201 射频低噪声放大 器 损坏引起： 信号故障 U3301 射频收发芯片 损坏引起： 信号故障 U3402 射频PA 损坏引起： 信号故障 U1602 主充电管理芯片 U1801 副充电管理芯片 U300 CPU+DDR U2102 TYPEC转换开关 J2901 主FPC接口 J2904 按键接口 J1701 LCD接口 J2903 指纹/TP接口 损坏引起： 充电故障 损坏引起： 充电故障 损坏引起： 损坏引起： 不开机或其他功能故障 TYPEC识别故障 损坏引起：主MIC/扬声器 损坏引起： 损坏引起： 损坏引起： /充电/USB等故障 音量键或不开机故障 显示故障 指纹或触屏故障 二 TOP面 二 BOTTOM面 U1803 过压保护芯片 U1903 主摄像头供电芯片 损坏引起： 充电故障 损坏引起： 主摄像故障 J3702 射频连接器 U3501 射频多功能器件 U5504 射频开关 U5401 射频开关 损坏引起： 信号故障 损坏引起： 信号故障 损坏引起： WIFI故障 损坏引起： WIFI/BT故障 J5904 射频连接器 损坏引起： 信号故障 J3703 射频连接器 损坏引起： 信号故障 U1902 主摄像头供电芯 片 损坏引起： 主摄像故障 Q1604 MOS管 损坏引起： 充电故障 U4002 射频开关 损坏引起： 信号故障 U3401 射频多功能器件 损坏引起： 信号故障 U3901 射频低噪声放大器 损坏引起： 信号故障 U3601 射频PA 损坏引起： 信号故障 Q2101 MOS管 D2103 瞬态抑制二极管 U1901 LED转换芯片 J2701 LED转换接口 J1501 电池接口 J2902 SIM卡接口 损坏引起： 充电故障 损坏引起： 充电故障 损坏引起： LED故障 损坏引起： LED故障 损坏引起： 损坏引起： 不开机或不充电故障 SIM卡识别故障 三 BOTTOM面 U1201 电源管理芯片3 损坏引起： 不开机故障 J3708 射频连接器 损坏引起： 信号故障 U1301 电源管理芯片4 J1702 LCD/TP接口 J1801～J1804 无线充电 损坏引起： 不开机故障 损坏引起： LCD/触摸故障 弹片 损坏引起： 无线充电故障
