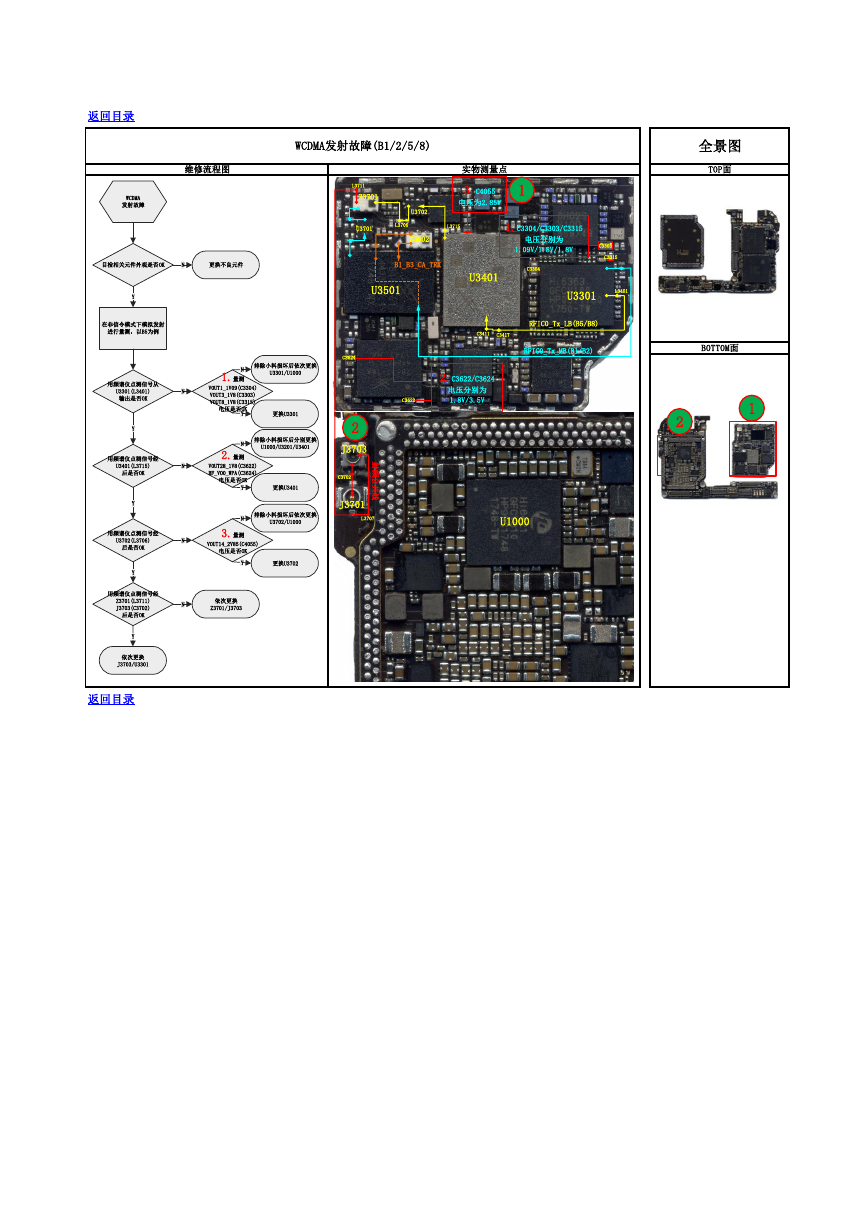

WCDMA发射故障(B1/2/5/8) L3711 Z3701 实物测量点 3.C4055 电压为2.85V 1 U3702 U3701 L3706 L3715 Z3602 1.C3304/C3303/C3315 电压分别为 1.09V/1.8V/1.8V C3303 C3315 B1_B3_CA_TRX U3401 C3304 U3501 U3301 L3401 全景图 TOP面 RFIC0_Tx_LB(B5/B8) C3411 C3417 RFIC0_Tx_MB(B1/B2) BOTTOM面 2.C3622/C3624 电压分别为 1.8V/3.5V C3622 C3624 2 J3703 射 频 公 共 线 C3702 J3701 L3707 U1000 2 1 返回目录 维修流程图 返回目录 WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B5为例用频谱仪点测信号从U3301(L3401)输出是否OK排除小料损坏后依次更换U3301/U1000NYY更换U3301NNY用频谱仪点测信号经U3401(L3715)后是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U1000/U3201/U34012.量测VOUT28_1V8(C3622)RF_VO0_WPA(C3624)电压是否OK更换U3401NNY用频谱仪点测信号经U3702(L3706)后是否OK排除小料损坏后依次更换U3702/U10003.量测VOUT14_2V85(C4055)电压是否OK更换U3702NYNY用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKN依次更换Z3701/J3703Y依次更换J3703/U3301Y
