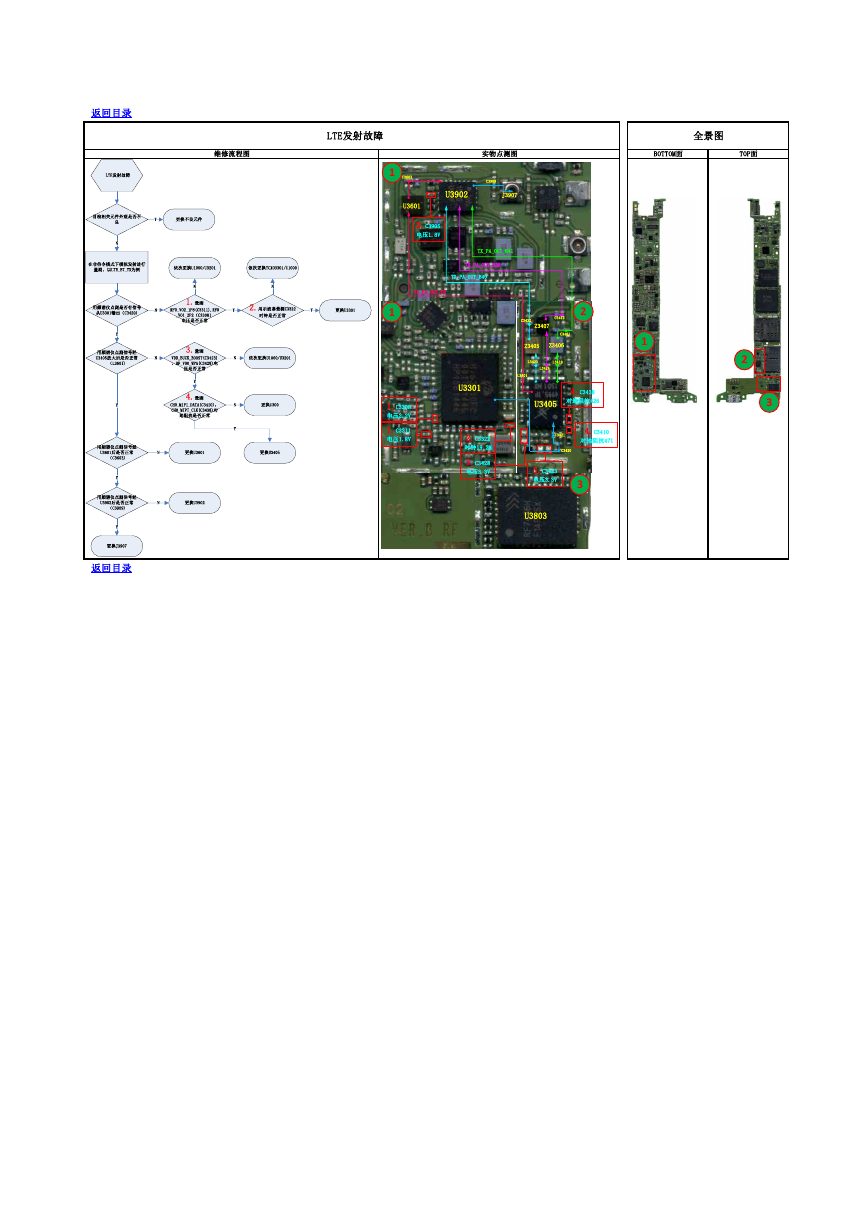

返回目录 返回目录 LTE发射故障 全景图 维修流程图 实物点测图 BOTTOM面 TOP面 1 C3603 U3601 C3909 U3902 J3907 2.C3905 电压1.8V TX_PA_OUT_B41 TX_PA_OUT_B38 TX_PA_OUT_B40 TX_PA_OUT_B7 1 2 C3412 C3432 Z3407 C3461 Z3405 Z3406 L3423 L3418 L3424 L3601 1 U3301 4.C3438 对地阻抗426 U3405 1.C3308 电压2.2V 1.C3311 2.C3322 电压1.8V 时钟19.2M 4.C3410 对地阻抗471 C3421 C3420 3.C3428 电压3.3V 3.C3423 电压3.3V 3 U3803 2 3 LTE发射故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟发射进行量测，以LTE_B7_TX为例用频谱仪点测是否有信号从U3301输出（C3420)1.量测RF0_VO2_1P8(C3311),RF0_VO1_2P2（C3308）电压是否正常依次更换U1000/U32012.用示波器量测C3322时钟是否正常依次更换TCXO3301/U1000用频谱仪点测信号经U3405放大后是否正常（L3601)YN3.量测VDD_BUCK_BOOST(C3423)，RF_VO0_WPA(C3428)电压是否正常NYN更换U300NN依次更换U1000/U3201N4.量测CH0_MIPI_DATA(C3410)，CH0_MIPI_CLK(C3438)对地阻抗是否正常YN更换U3405YY更换U3301Y用频谱仪点测信号经U3601后是否正常（C3603)更换U3601NY用频谱仪点测信号经U3902后是否正常（C3909)更换U3902N更换J3907Y
