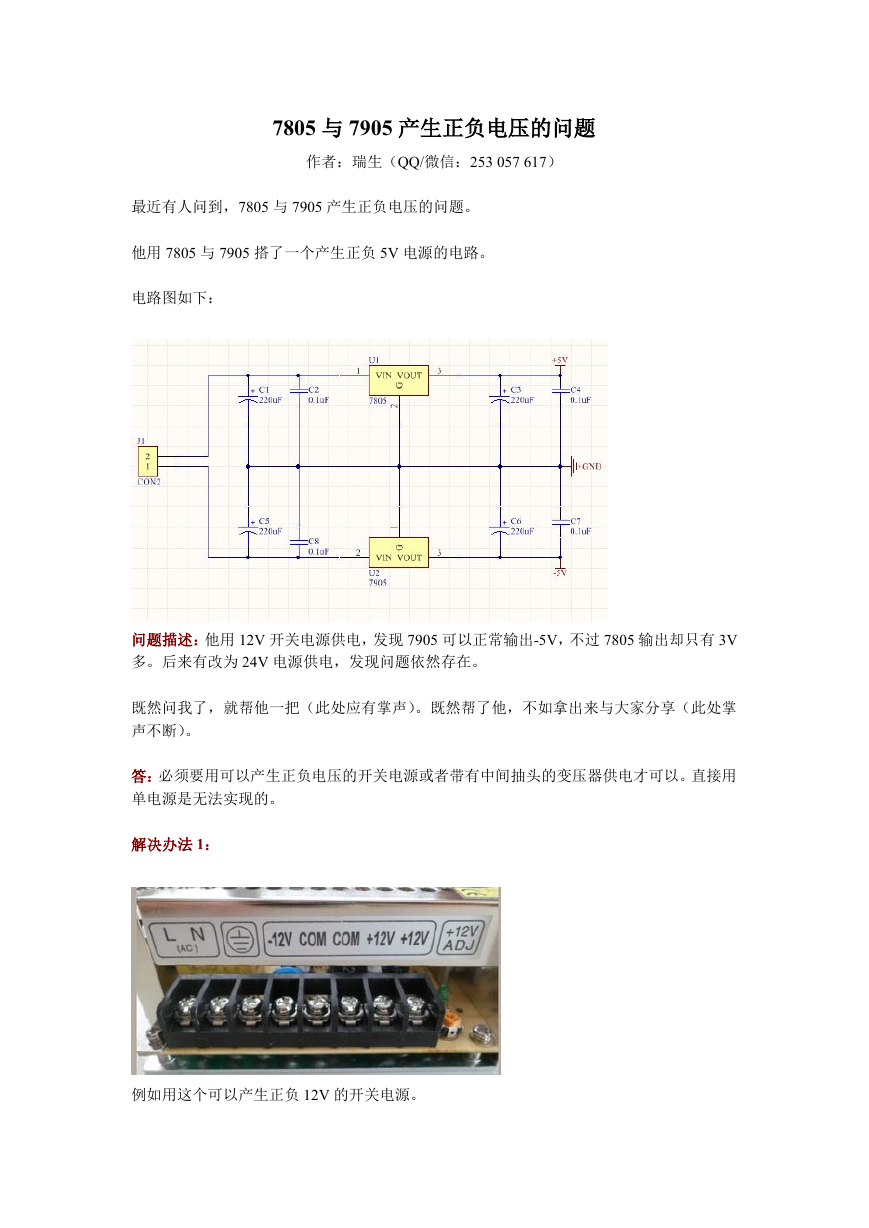

7805 与 7905 产生正负电压的问题作者：瑞生（QQ/微信：253 057 617）最近有人问到，7805 与 7905 产生正负电压的问题。他用 7805 与 7905 搭了一个产生正负 5V 电源的电路。电路图如下：问题描述：他用 12V 开关电源供电，发现 7905 可以正常输出-5V，不过 7805 输出却只有 3V 多。后来有改为 24V 电源供电，发现问题依然存在。既然问我了，就帮他一把（此处应有掌声）。既然帮了他，不如拿出来与大家分享（此处掌声不断）。答：必须要用可以产生正负电压的开关电源或者带有中间抽头的变压器供电才可以。直接用单电源是无法实现的。解决办法 1：例如用这个可以产生正负 12V 的开关电源。

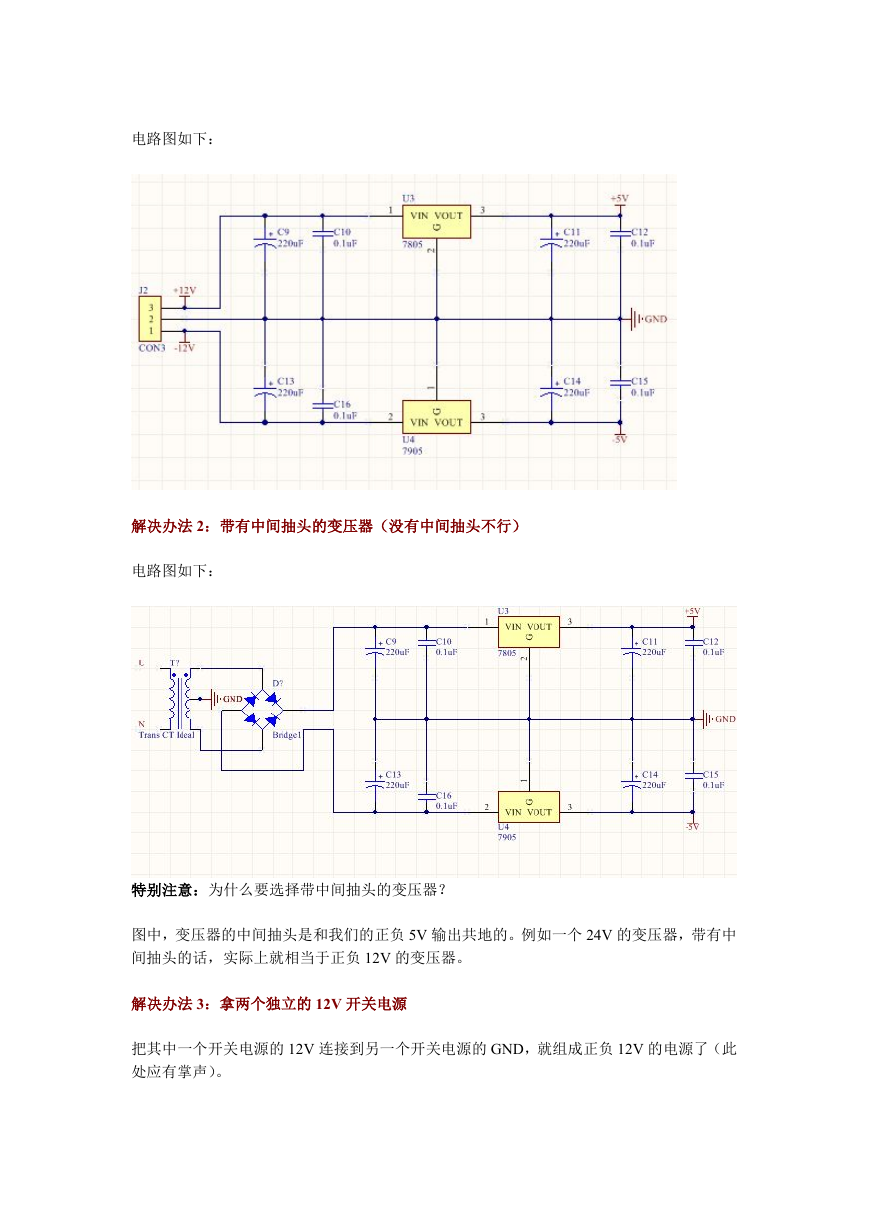

电路图如下：解决办法 2：带有中间抽头的变压器（没有中间抽头不行）电路图如下：特别注意：为什么要选择带中间抽头的变压器？图中，变压器的中间抽头是和我们的正负 5V 输出共地的。例如一个 24V 的变压器，带有中间抽头的话，实际上就相当于正负 12V 的变压器。解决办法 3：拿两个独立的 12V 开关电源把其中一个开关电源的 12V 连接到另一个开关电源的 GND，就组成正负 12V 的电源了（此处应有掌声）。

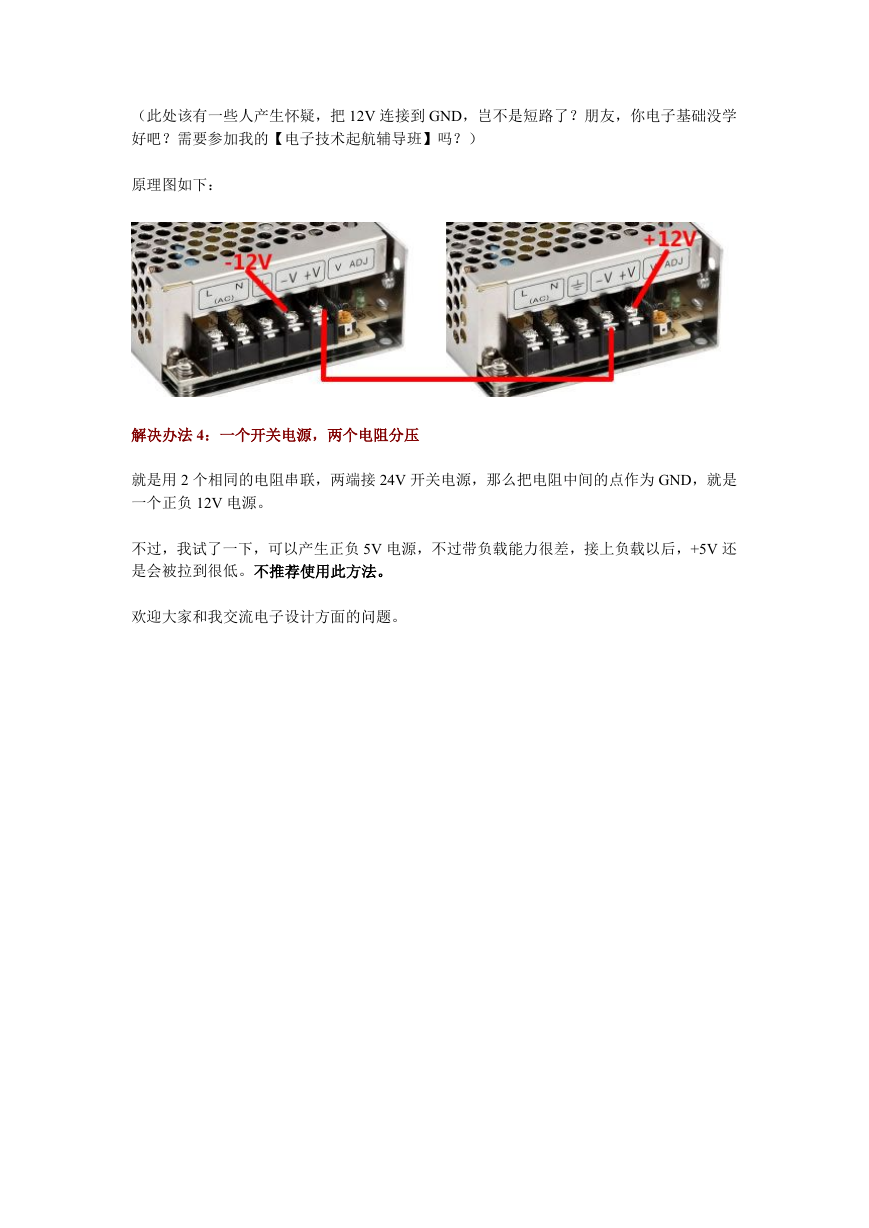

（此处该有一些人产生怀疑，把 12V 连接到 GND，岂不是短路了？朋友，你电子基础没学好吧？需要参加我的【电子技术起航辅导班】吗？）原理图如下：解决办法 4：一个开关电源，两个电阻分压就是用 2 个相同的电阻串联，两端接 24V 开关电源，那么把电阻中间的点作为 GND，就是一个正负 12V 电源。不过，我试了一下，可以产生正负 5V 电源，不过带负载能力很差，接上负载以后，+5V 还是会被拉到很低。不推荐使用此方法。欢迎大家和我交流电子设计方面的问题。
