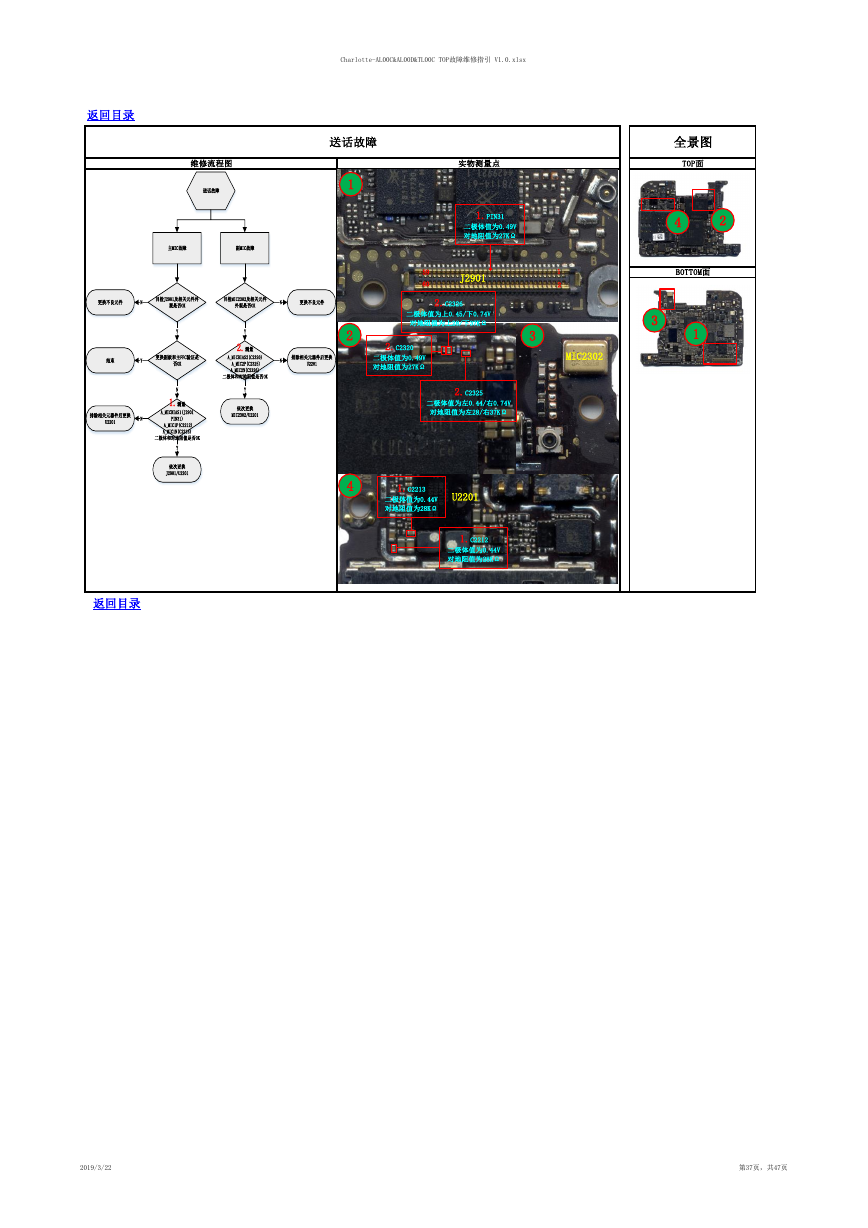

全景图 TOP面 4 2 BOTTOM面 3 1 Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物测量点 送话故障 1 2 4 1.PIN31 二极体值为0.49V 对地阻值为27KΩ 59 60 J2901 2.C2326 二极体值为上0.45/下0.74V 对地阻值为上28/下37KΩ 1 2 2.C2320 二极体值为0.49V 对地阻值为27KΩ 3 MIC2302 2.C2325 二极体值为左0.44/右0.74V 对地阻值为左28/右37KΩ 1.C2213 二极体值为0.44V 对地阻值为28KΩ U2201 1.C2212 二极体值为0.44V 对地阻值为28KΩ 返回目录 2019/3/22 第37页，共47页 送话故障主MIC故障副MIC故障目检J2901及相关元件外观是否OK目检MIC2302及相关元件外观是否OK更换不良元件NYYY更换不良元件NN依次更换MIC2302/U2201更换副板和主FPC验证是否OKN结束Y排除相关元器件后更换U2201依次更换J2901/U22011.测量A_MICBIAS1(J2901 PIN31) A_MIC1P(C2212)A_MIC1N(C2213)二极体和对地阻值是否OKYN排除相关元器件后更换U22012.测量A_MICBIAS2(C2320) A_MIC2P(C2325)A_MIC2N(C2326)二极体和对地阻值是否OK
