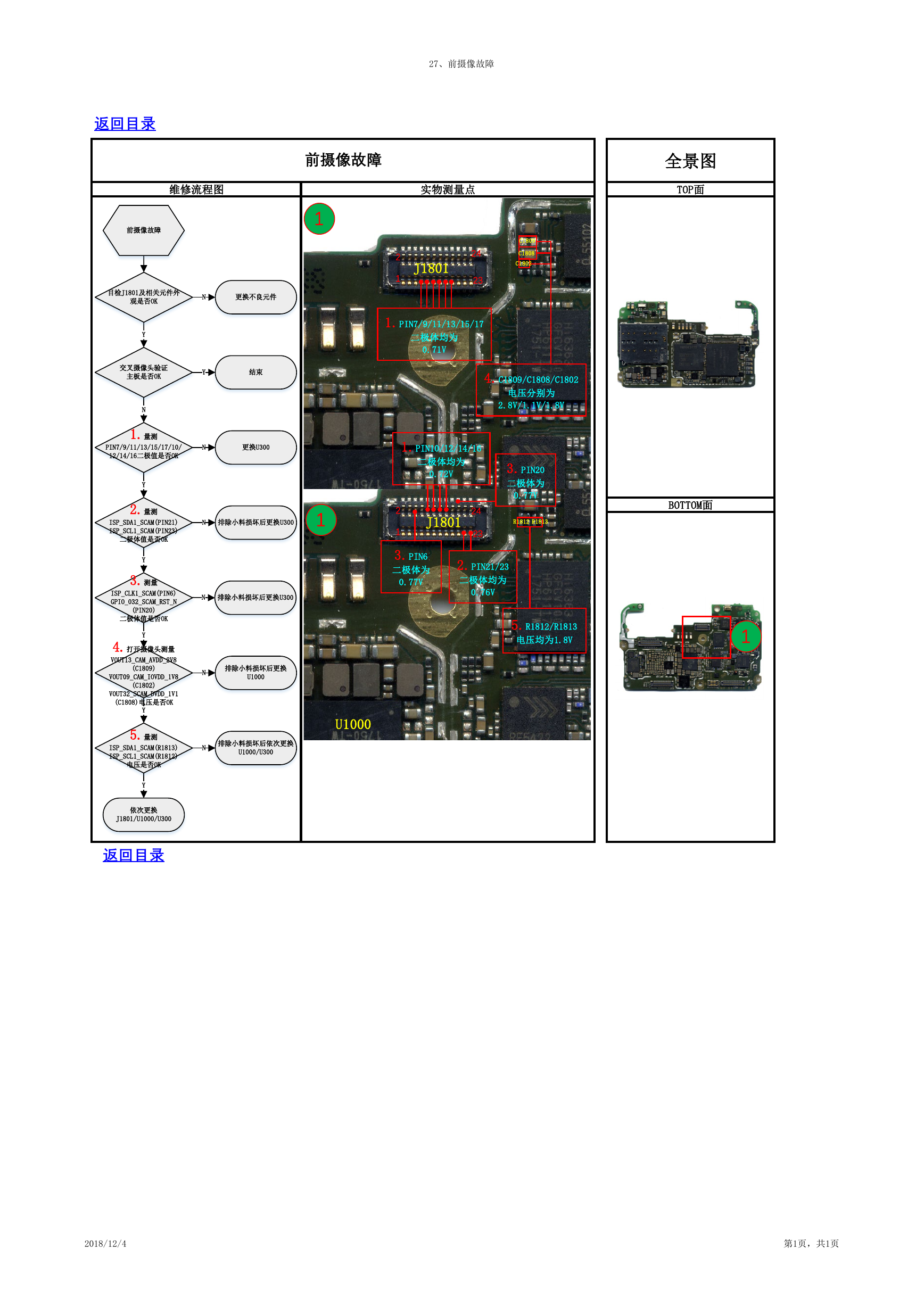

全景图 TOP面 BOTTOM面 2 1 J1801 24 23 C1809 C1808 C1802 1.PIN7/9/11/13/15/17 二极体均为 0.71V 4.C1809/C1808/C1802 电压分别为 2.8V/1.1V/1.8V 1.PIN10/12/14/16 二极体均为 0.72V 2 1 J1801 24 23 3.PIN20 二极体为 0.77V R1812 R1813 3.PIN6 二极体为 0.77V 2.PIN21/23 二极体均为 0.76V 5.R1812/R1813 电压均为1.8V 1 27、前摄像故障 返回目录 前摄像故障 维修流程图 实物测量点 前摄像故障 1 目检J1801及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测 PIN7/9/11/13/15/17/10/ N 更换U300 12/14/16二极值是否OK N 排除小料损坏后更换U300 1 N 排除小料损坏后更换U300 N N 排除小料损坏后更换 U1000 U1000 排除小料损坏后依次更换 U1000/U300 Y 2.量测 ISP_SDA1_SCAM(PIN21) ISP_SCL1_SCAM(PIN23) 二极体值是否OK Y 3.测量 ISP_CLK1_SCAM(PIN6) GPIO_032_SCAM_RST_N (PIN20) 二极体值是否OK Y 4.打开摄像头测量 VOUT13_CAM_AVDD_2V8 (C1809) VOUT09_CAM_IOVDD_1V8 (C1802) VOUT32_SCAM_DVDD_1V1 (C1808)电压是否OK Y 5.量测 ISP_SDA1_SCAM(R1813) ISP_SCL1_SCAM(R1812) 电压是否OK Y 依次更换 J1801/U1000/U300 返回目录 2018/12/4 第1页，共1页
