CANoe窗口与模块介绍.pdf

发布时间：2022-06-14 发布人：admin 分类：说明书资料大小：1.10M 资料格式：pdf 举报版权申诉


第1页 / 共53页


第2页 / 共53页


第3页 / 共53页


第4页 / 共53页


第5页 / 共53页


第6页 / 共53页


第7页 / 共53页


第8页 / 共53页

文本预览

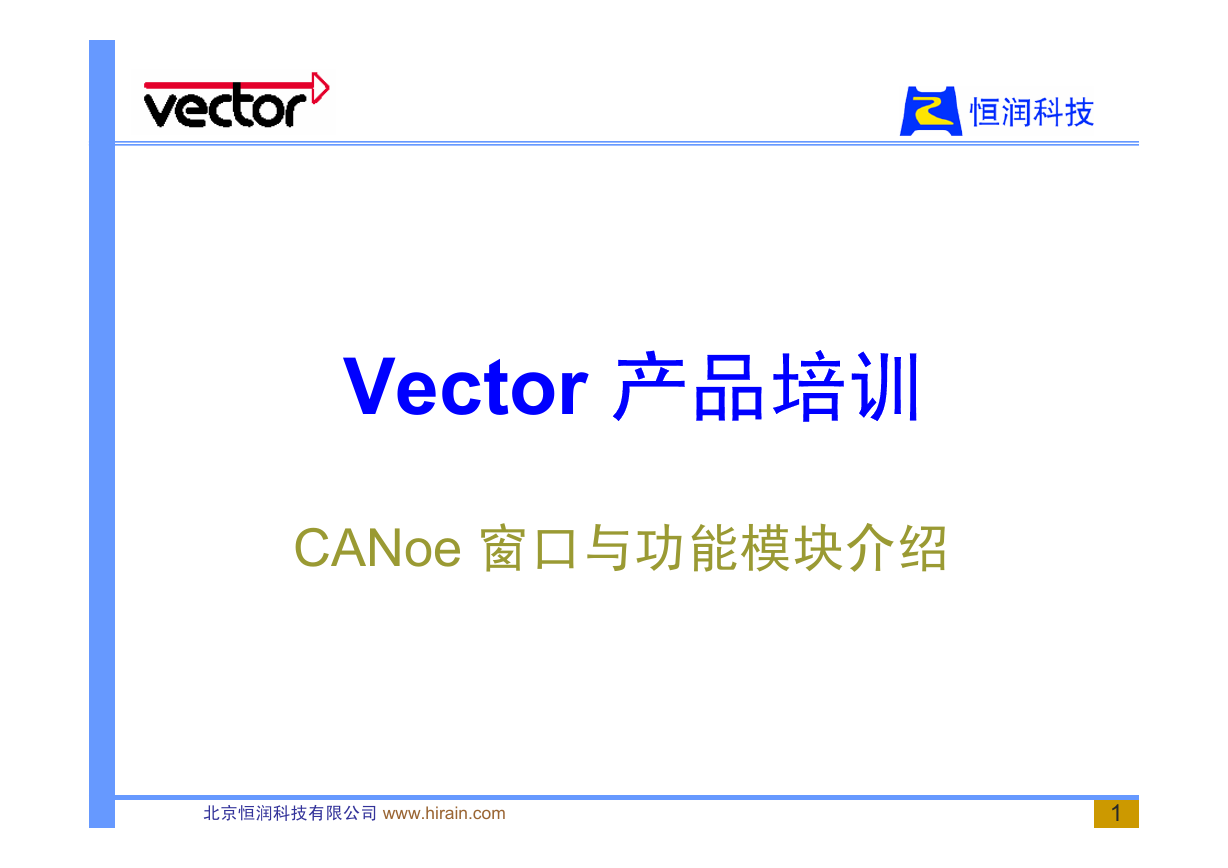

Vector 产品培训 CANoe 窗口与功能模块介绍北京恒润科技有限公司 www.hirain.com 1

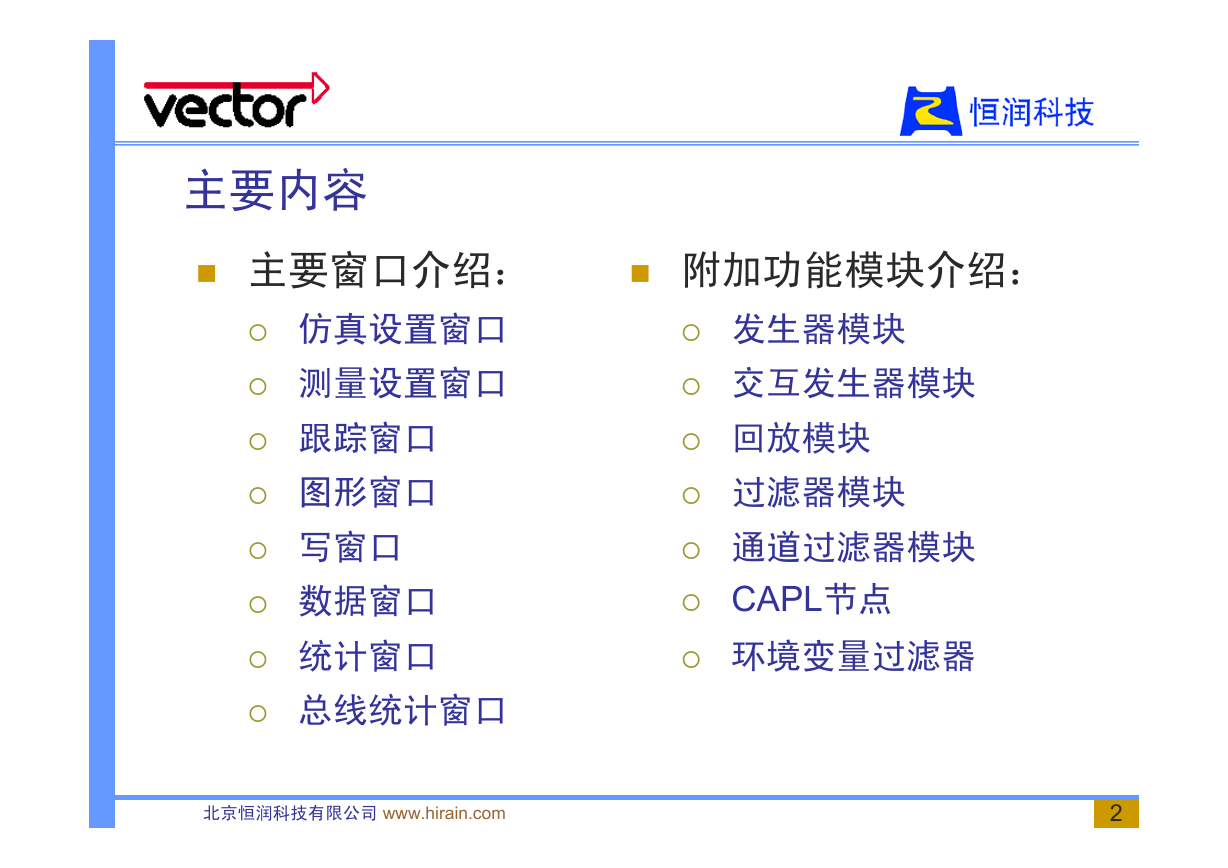

主要内容主要窗口介绍：附加功能模块介绍：仿真设置窗口测量设置窗口跟踪窗口图形窗口写窗口数据窗口统计窗口总线统计窗口发生器模块交互发生器模块回放模块过滤器模块通道过滤器模块 CAPL节点环境变量过滤器北京恒润科技有限公司 www.hirain.com 2

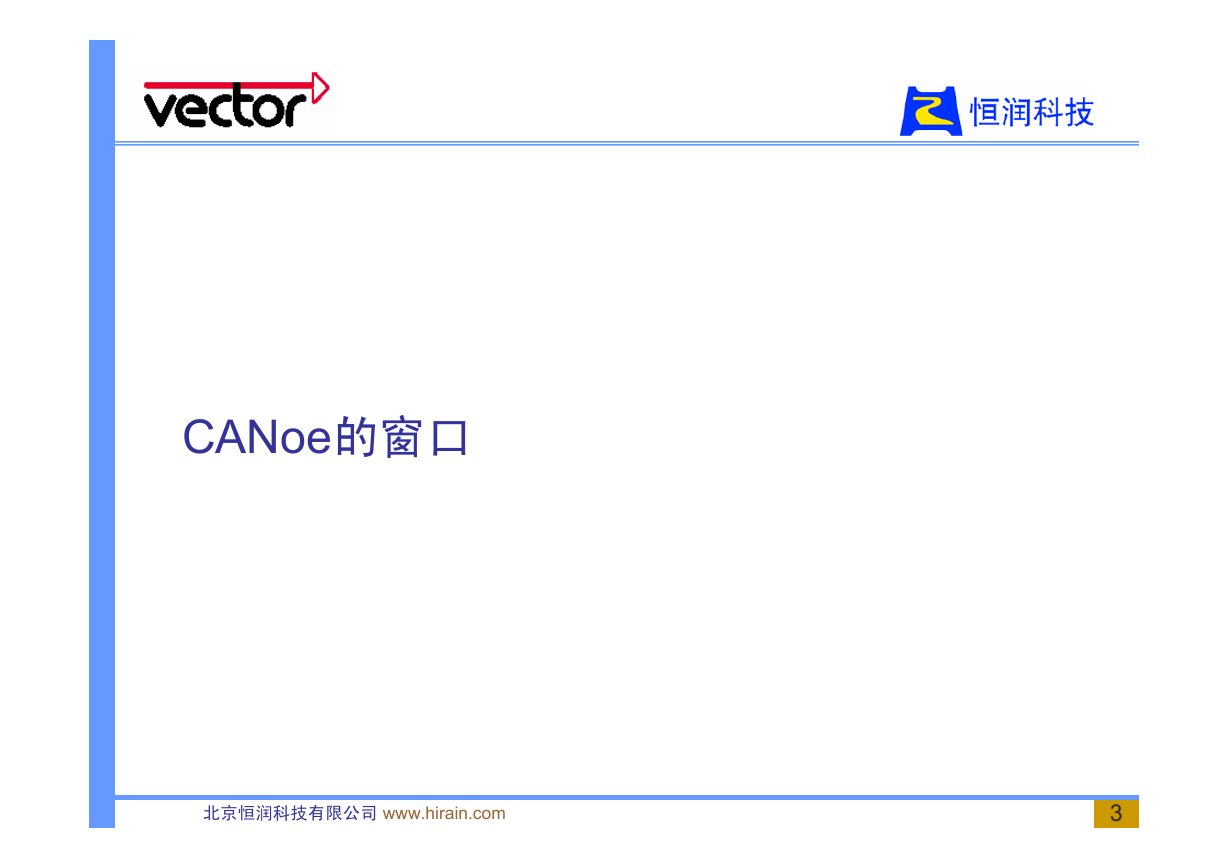

CANoe的窗口北京恒润科技有限公司 www.hirain.com 3

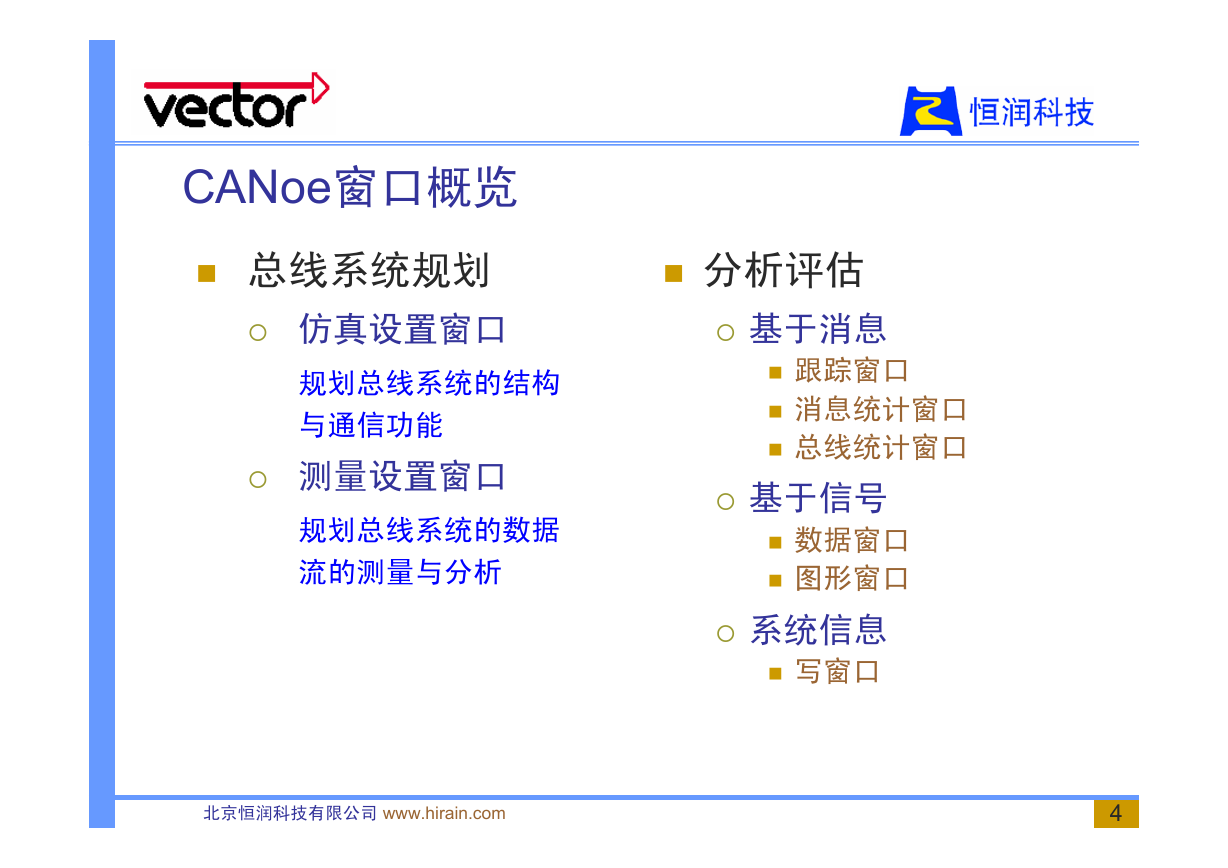

CANoe窗口概览总线系统规划分析评估仿真设置窗口基于消息规划总线系统的结构与通信功能测量设置窗口规划总线系统的数据流的测量与分析跟踪窗口消息统计窗口总线统计窗口基于信号数据窗口图形窗口系统信息写窗口北京恒润科技有限公司 www.hirain.com 4

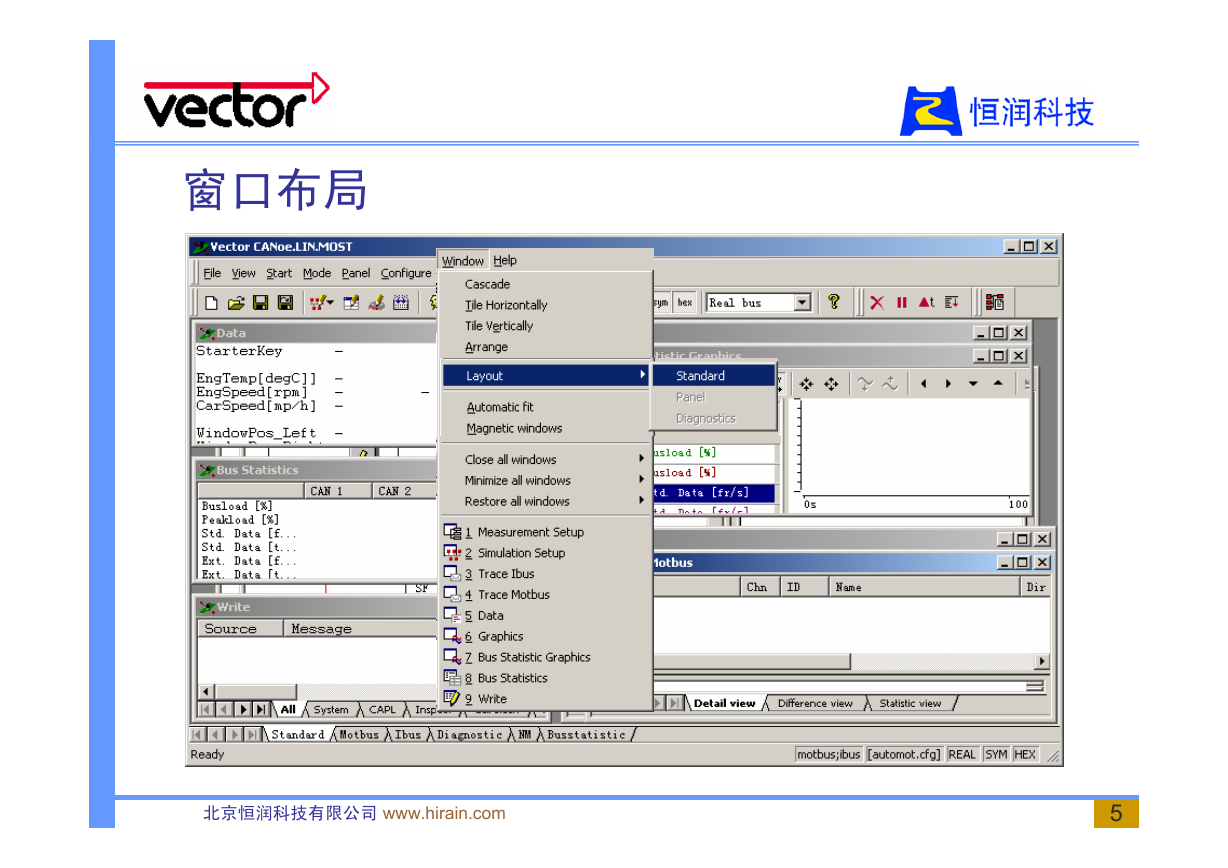

窗口布局北京恒润科技有限公司 www.hirain.com 5

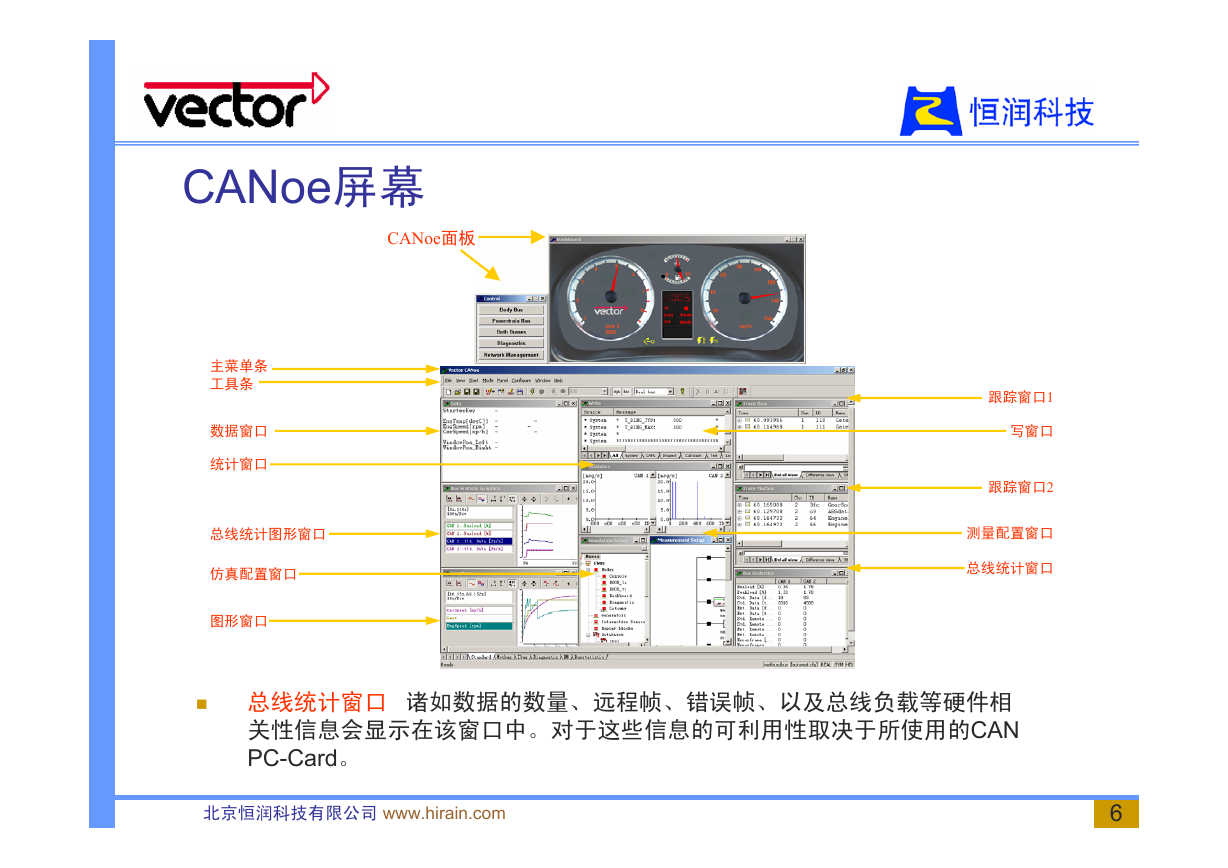

CANoe屏幕 CANoe面板主菜单条工具条数据窗口统计窗口总线统计图形窗口仿真配置窗口图形窗口跟踪窗口1 写窗口跟踪窗口2 测量配置窗口总线统计窗口在该窗口中，以消息ID为横坐标显示了各消息的平均发送频信号时域响应的图形化表示法，按时间坐标，以X-Y坐标来在该窗口中可以显示消息的预选数据段。数据窗口主菜单条用于选择基本功能用于重要命令的快速选择，也包含了所使用的数字系统的状在该窗口中记录总线活动信息。在测量完成之后，用户可以测量进程中的重要信息可以输出到该窗口中显示（比如，日仿真配置窗口在该窗口中，可以建立以图形化方式显示的包含总线和网络工具条测量配置窗口在该窗口中，显示了程序的数据流。对于测量或评估模块所跟踪窗口统计窗口图形窗口写窗口总线统计窗口诸如数据的数量、远程帧、错误帧、以及总线负载等硬件相志记录功能的触发）。此外，用户在CAPL编程中使用Write命令产生的输出关性信息会显示在该窗口中。对于这些信息的可利用性取决于所使用的CAN 态指示（十进制或十六进制），以及在测量过程中键盘输入的显示。率。它还有另一个可选功能，用户可以切换显示平均发送间隔。该窗口可以节点的整个系统。有选项的参数设置可在此窗口进行。滚动窗口查看所记录的数据。显示。在测量结束后，窗口提供了一个测量按钮和一个差分按钮。通过这两 PC-Card。放大进行详细评估。个按钮，我们可以精确查看所有测量点的坐标，或两个测量点之间的差值。结果也会写入到该窗口中。北京恒润科技有限公司 www.hirain.com 6

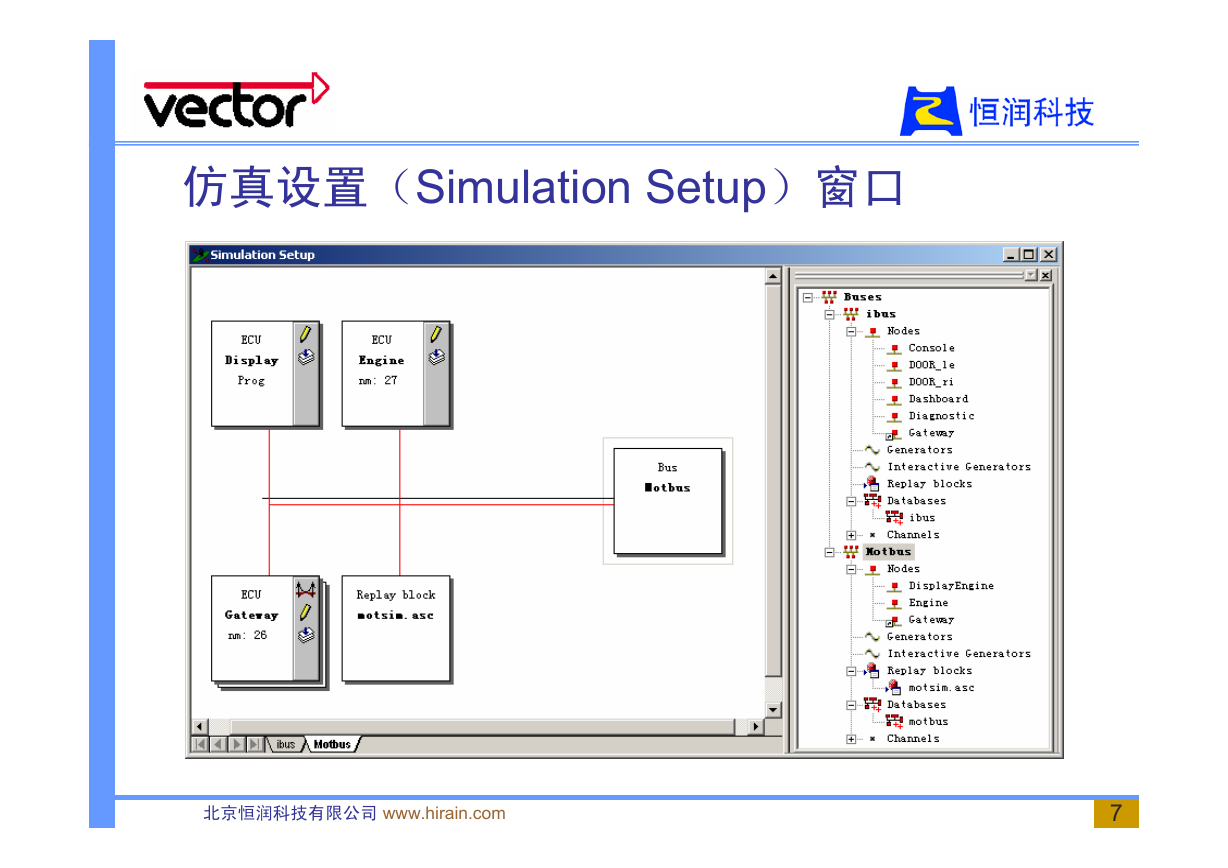

仿真设置（Simulation Setup）窗口北京恒润科技有限公司 www.hirain.com 7

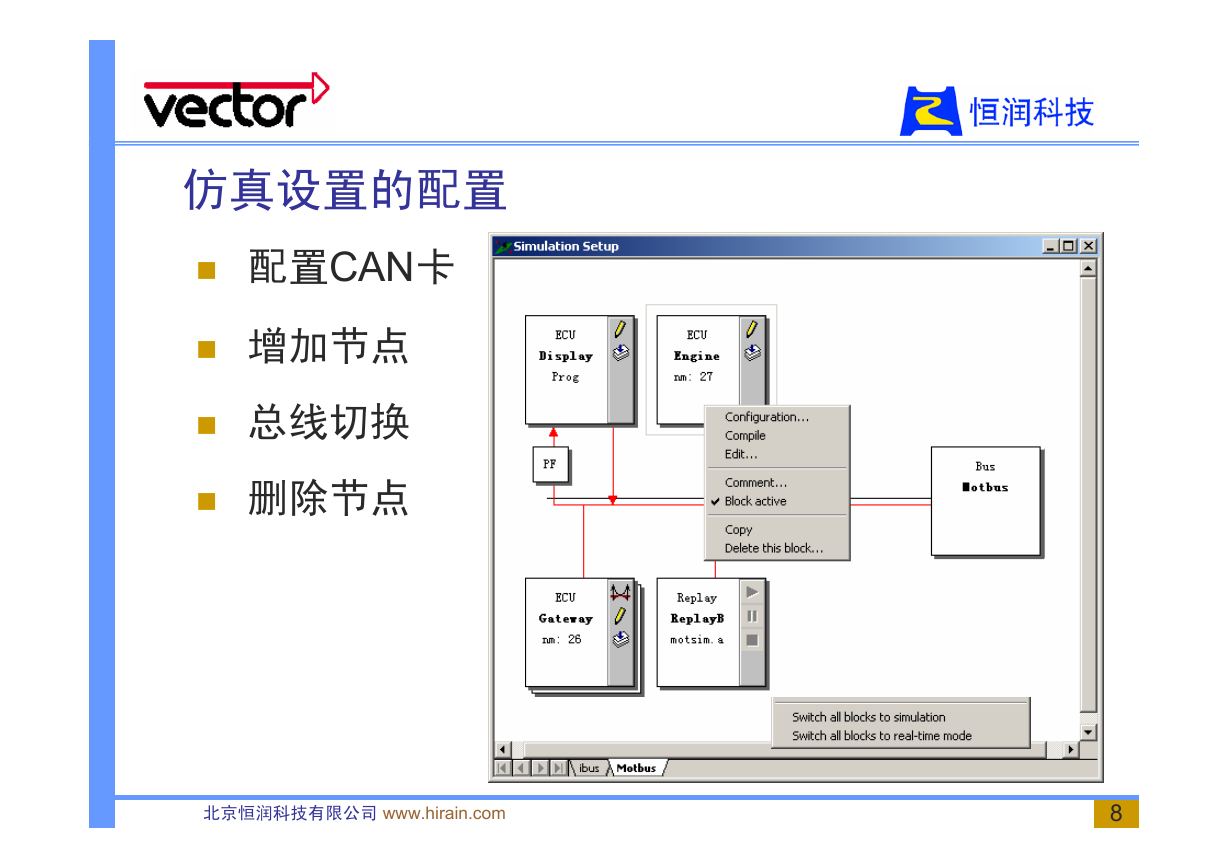

仿真设置的配置配置CAN卡增加节点总线切换删除节点北京恒润科技有限公司 www.hirain.com 8
