?? P1011091-061 修订版 B Zebra® ZXP 系列 8™ 卡片打印机用户手册

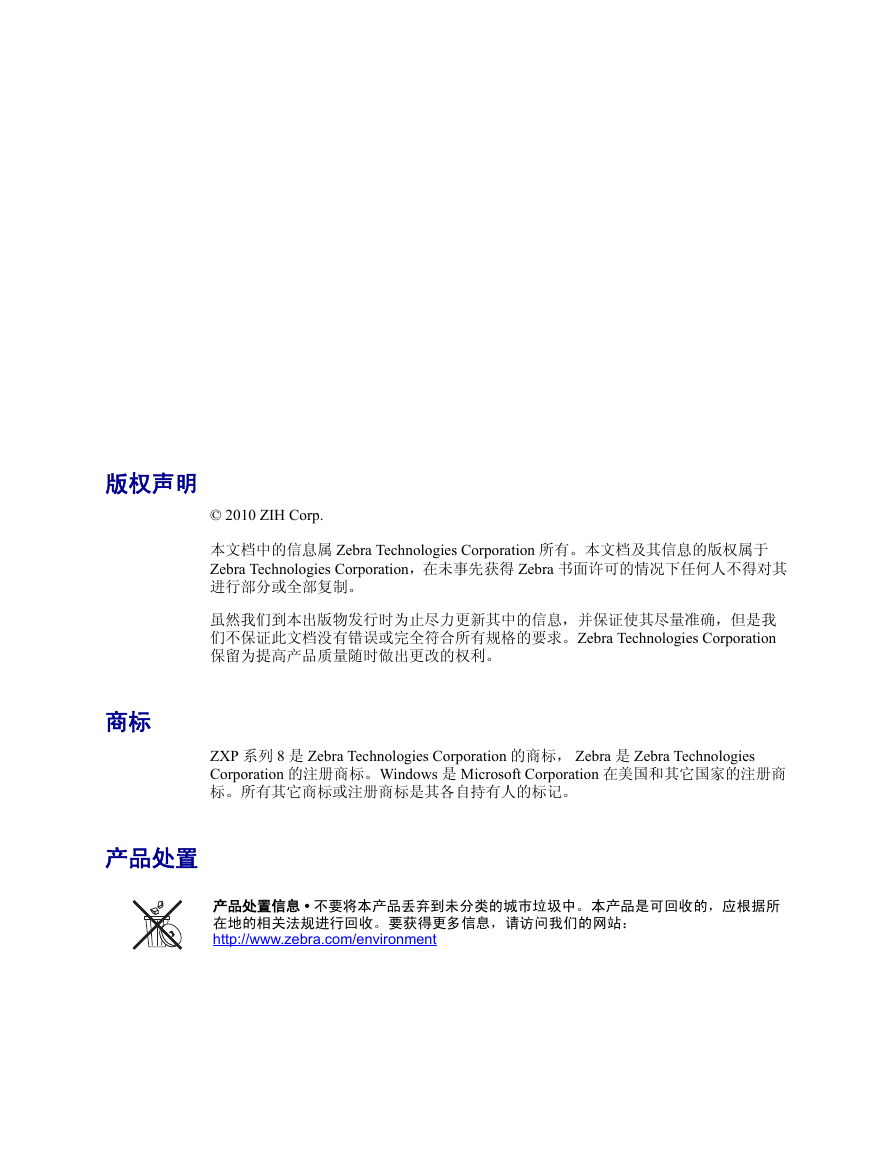

版权声明 © 2010 ZIH Corp. 本文档中的信息属 Zebra Technologies Corporation 所有。本文档及其信息的版权属于 Zebra Technologies Corporation，在未事先获得 Zebra 书面许可的情况下任何人不得对其进行部分或全部复制。虽然我们到本出版物发行时为止尽力更新其中的信息，并保证使其尽量准确，但是我们不保证此文档没有错误或完全符合所有规格的要求。 Zebra Technologies Corporation 保留为提高产品质量随时做出更改的权利。 ZXP 系列 8 是 Zebra Technologies Corporation 的商标， Zebra 是 Zebra Technologies Corporation 的注册商标。 Windows 是 Microsoft Corporation 在美国和其它国家的注册商标。所有其它商标或注册商标是其各自持有人的标记。产品处置信息 • 不要将本产品丢弃到未分类的城市垃圾中。本产品是可回收的，应根据所在地的相关法规进行回收。要获得更多信息，请访问我们的网站： http://www.zebra.com/environment 商标产品处置

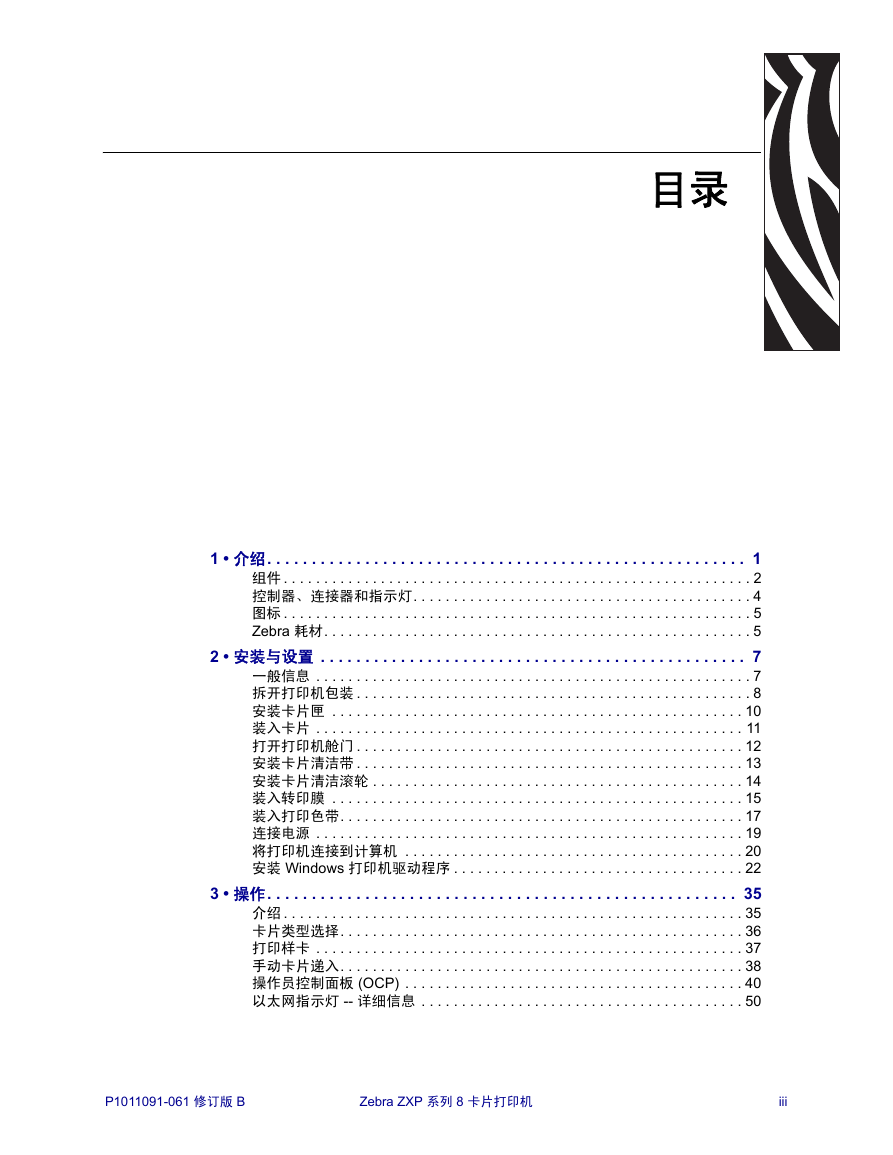

目录 1 • 介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 控制器、连接器和指示灯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Zebra 耗材. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2 • 安装与设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 一般信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 拆开打印机包装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 安装卡片匣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 装入卡片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 打开打印机舱门 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 安装卡片清洁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装卡片清洁滚轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 装入转印膜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 装入打印色带. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 连接电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 将打印机连接到计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 安装 Windows 打印机驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 3 • 操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 卡片类型选择. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 打印样卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 手动卡片递入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 操作员控制面板 (OCP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 以太网指示灯 -- 详细信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 P1011091-061 修订版 B Zebra ZXP 系列 8 卡片打印机 iii

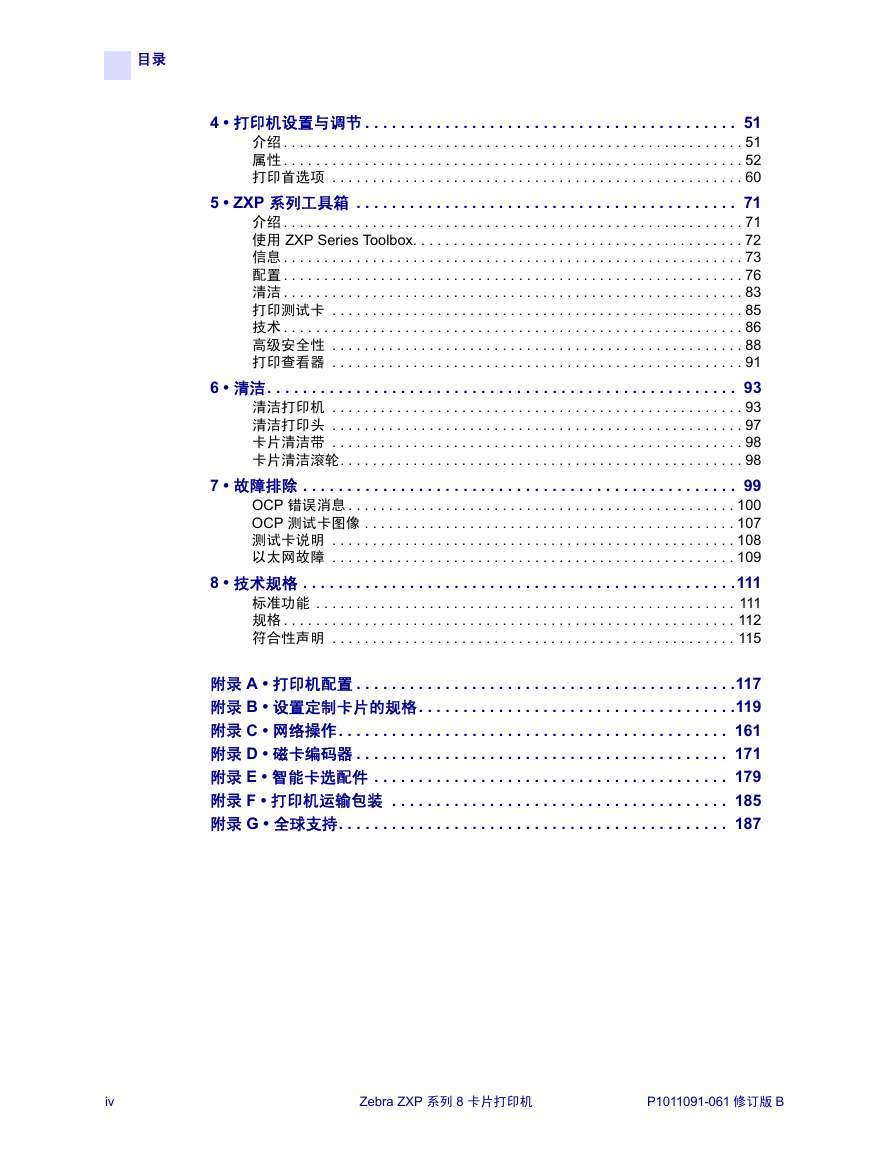

目录 4 • 打印机设置与调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 属性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 打印首选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 5 • ZXP 系列工具箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 使用 ZXP Series Toolbox. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 打印测试卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 高级安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88 打印查看器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 6 • 清洁. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 清洁打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 清洁打印头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 卡片清洁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 卡片清洁滚轮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 7 • 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 OCP 错误消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 OCP 测试卡图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 测试卡说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 以太网故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 8 • 技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111 标准功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 符合性声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 附录 A • 打印机配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117 附录 B • 设置定制卡片的规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119 附录 C • 网络操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 附录 D • 磁卡编码器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 附录 E • 智能卡选配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 附录 F • 打印机运输包装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185 附录 G • 全球支持. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 iv Zebra ZXP 系列 8 卡片打印机 P1011091-061 修订版 B

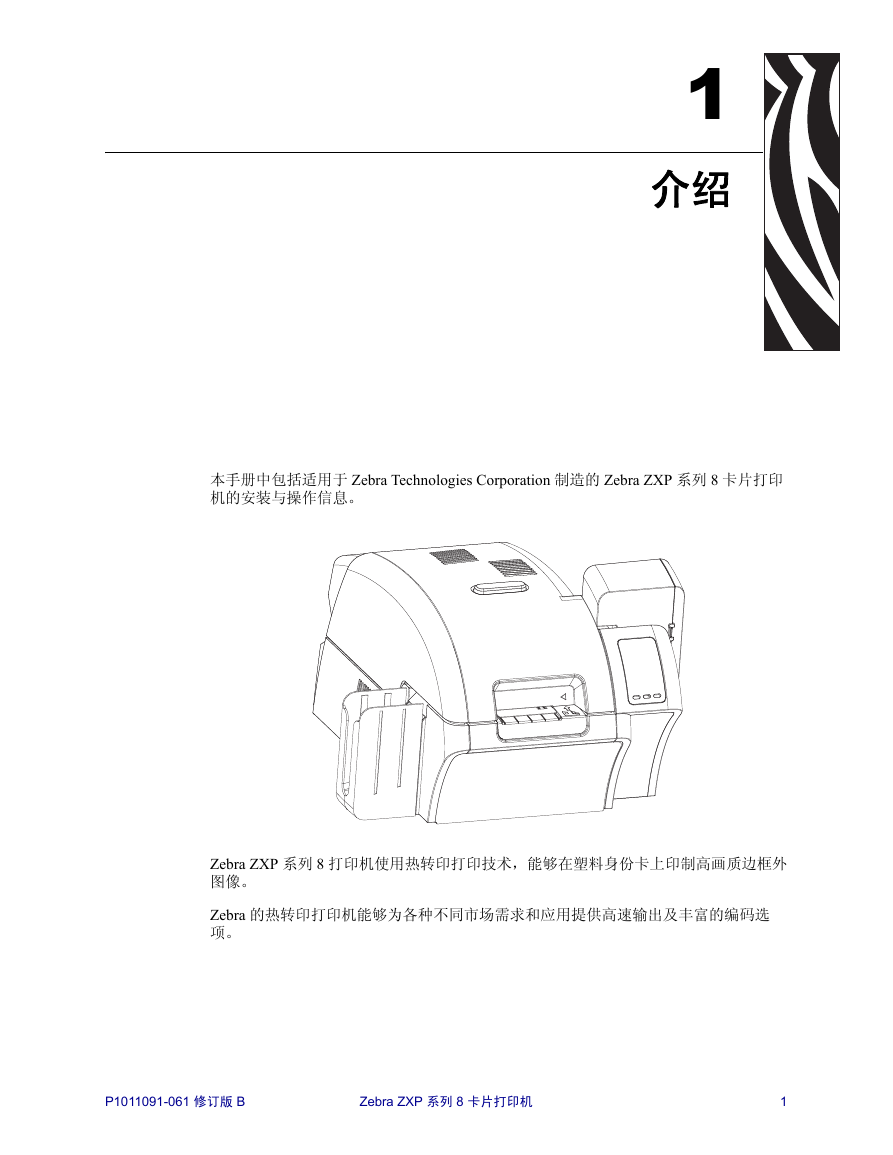

1 介绍本手册中包括适用于 Zebra Technologies Corporation 制造的 Zebra ZXP 系列 8 卡片打印机的安装与操作信息。 Zebra ZXP 系列 8 打印机使用热转印打印技术，能够在塑料身份卡上印制高画质边框外图像。 Zebra 的热转印打印机能够为各种不同市场需求和应用提供高速输出及丰富的编码选项。 P1011091-061 修订版 B Zebra ZXP 系列 8 卡片打印机 1

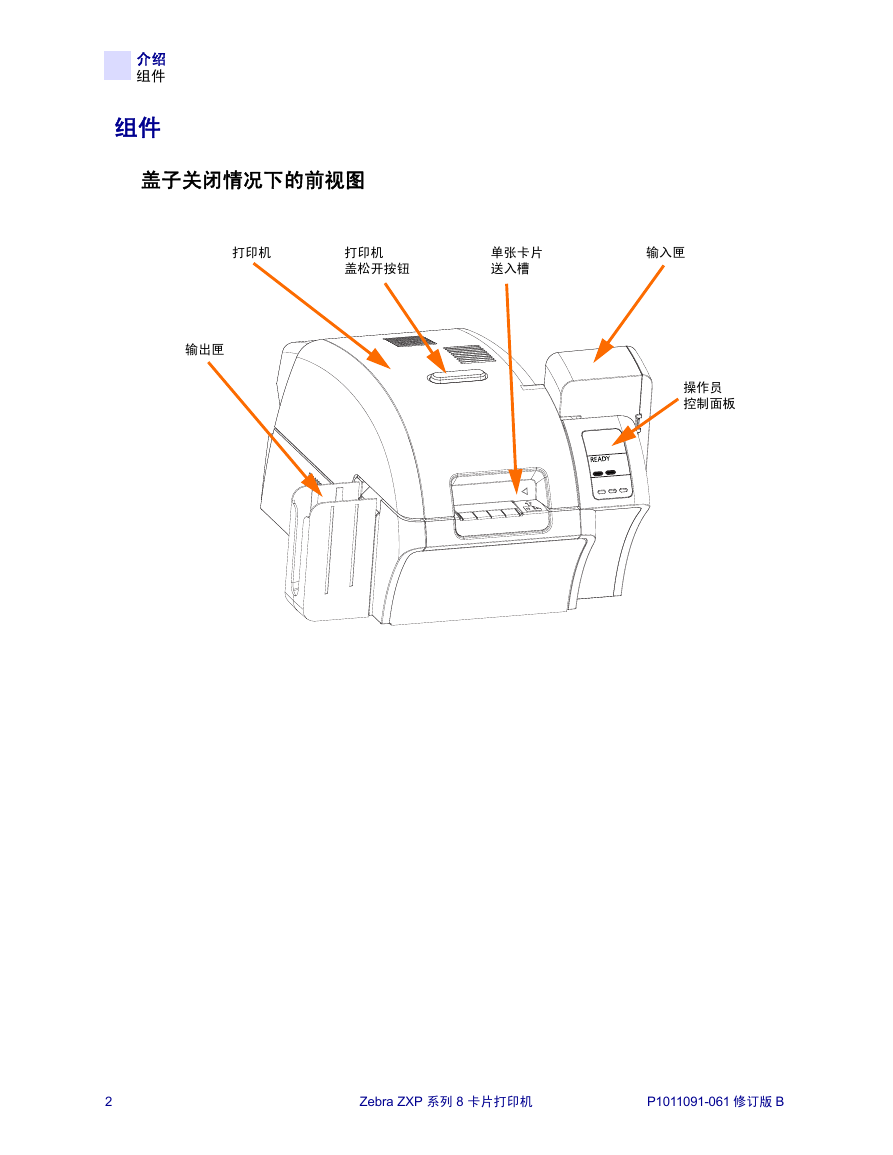

介绍组件组件盖子关闭情况下的前视图打印机打印机盖松开按钮单张卡片送入槽输入匣输出匣操作员控制面板 2 Zebra ZXP 系列 8 卡片打印机 P1011091-061 修订版 B

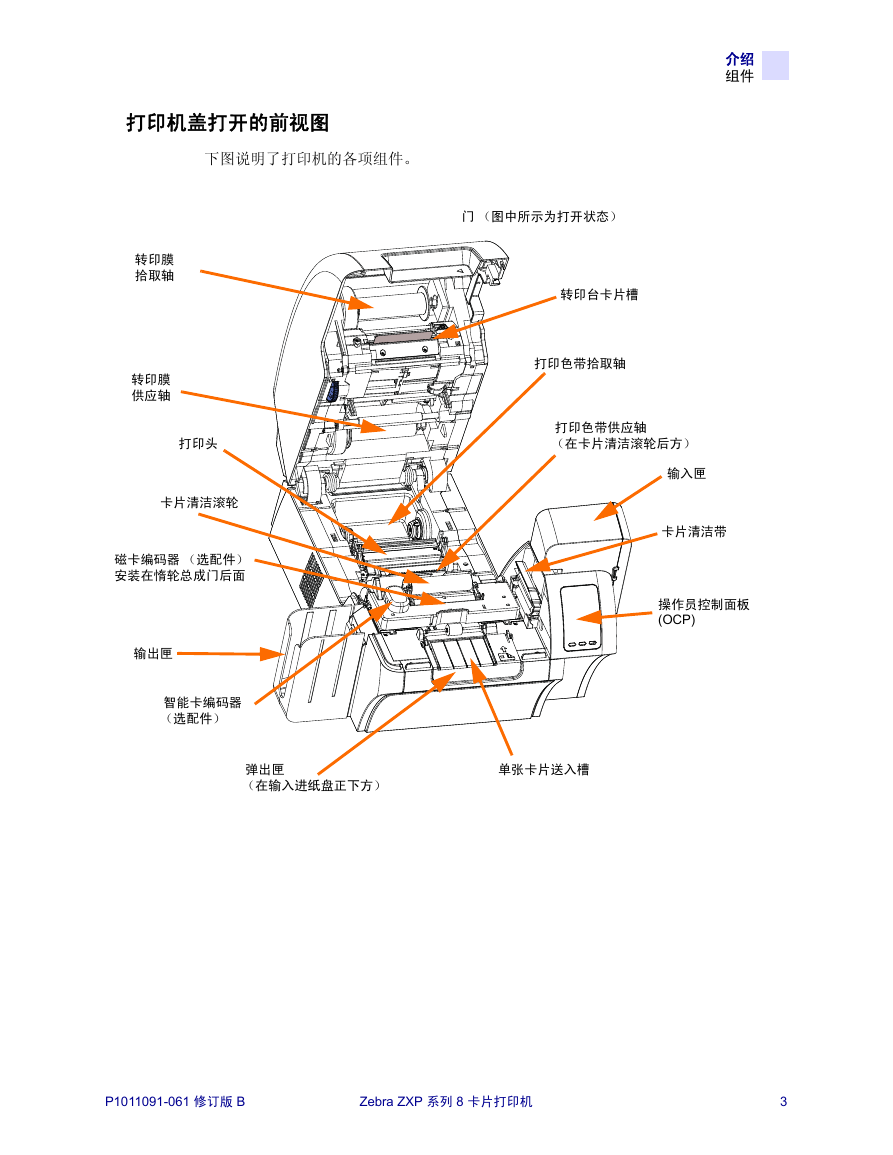

介绍组件门（图中所示为打开状态）转印台卡片槽打印色带拾取轴打印色带供应轴（在卡片清洁滚轮后方）输入匣卡片清洁带操作员控制面板 (OCP) 打印机盖打开的前视图下图说明了打印机的各项组件。转印膜拾取轴转印膜供应轴打印头卡片清洁滚轮磁卡编码器（选配件）安装在惰轮总成门后面输出匣智能卡编码器（选配件）弹出匣（在输入进纸盘正下方）单张卡片送入槽 P1011091-061 修订版 B Zebra ZXP 系列 8 卡片打印机 3

介绍控制器、连接器和指示灯控制器、连接器和指示灯打印机的前端装有一个 OCP 显示屏和三个 OCP 按钮，后面板上带有电源连接器、电源开关和接口连接器。 OCP 显示屏 OCP 按钮以太网连接器连接 / 活动连接速度指示灯指示灯电源开关电源连接器安全缆线槽用于智能卡接触台选配件的 DB-9 连接器位置 USB 连接器以太网连接器 4 Zebra ZXP 系列 8 卡片打印机 P1011091-061 修订版 B
