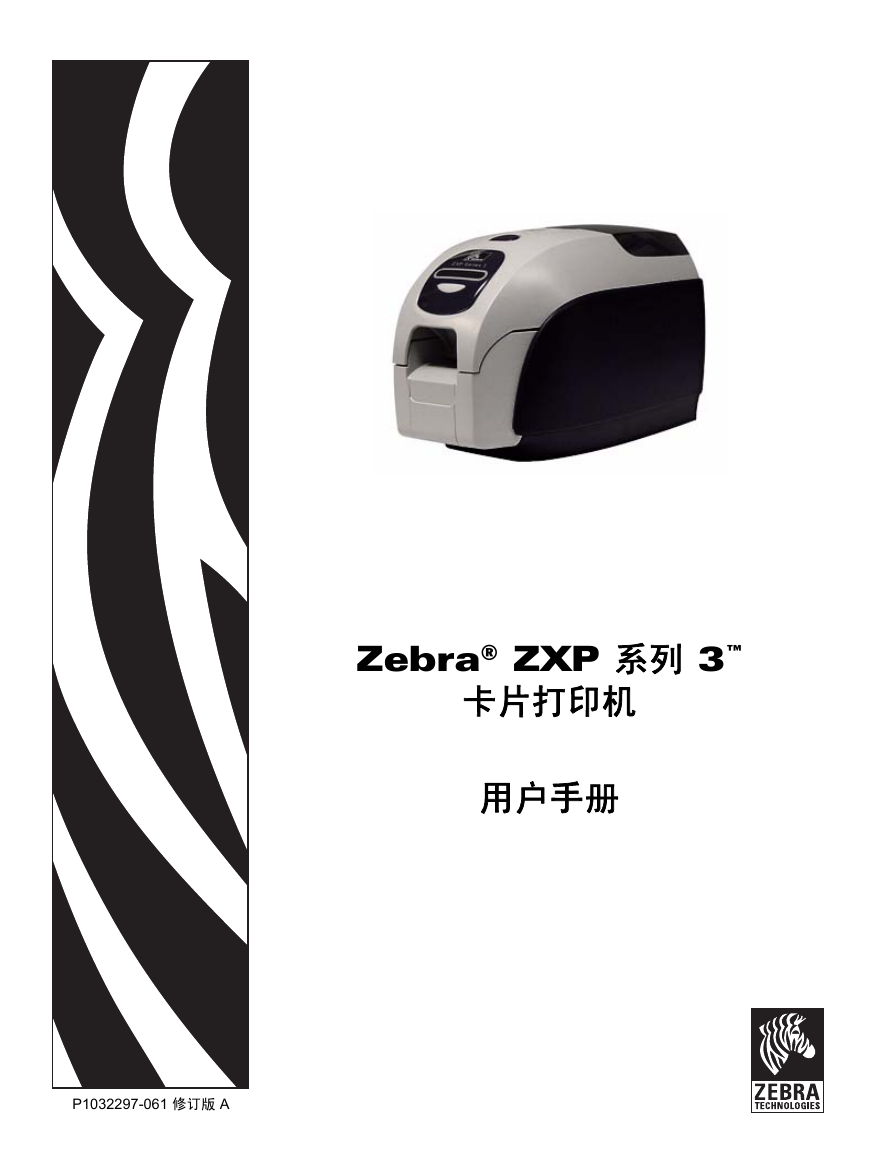

Zebra® ZXP 系列 3™ 卡片打印机用户手册 P1032297-061 修订版 A

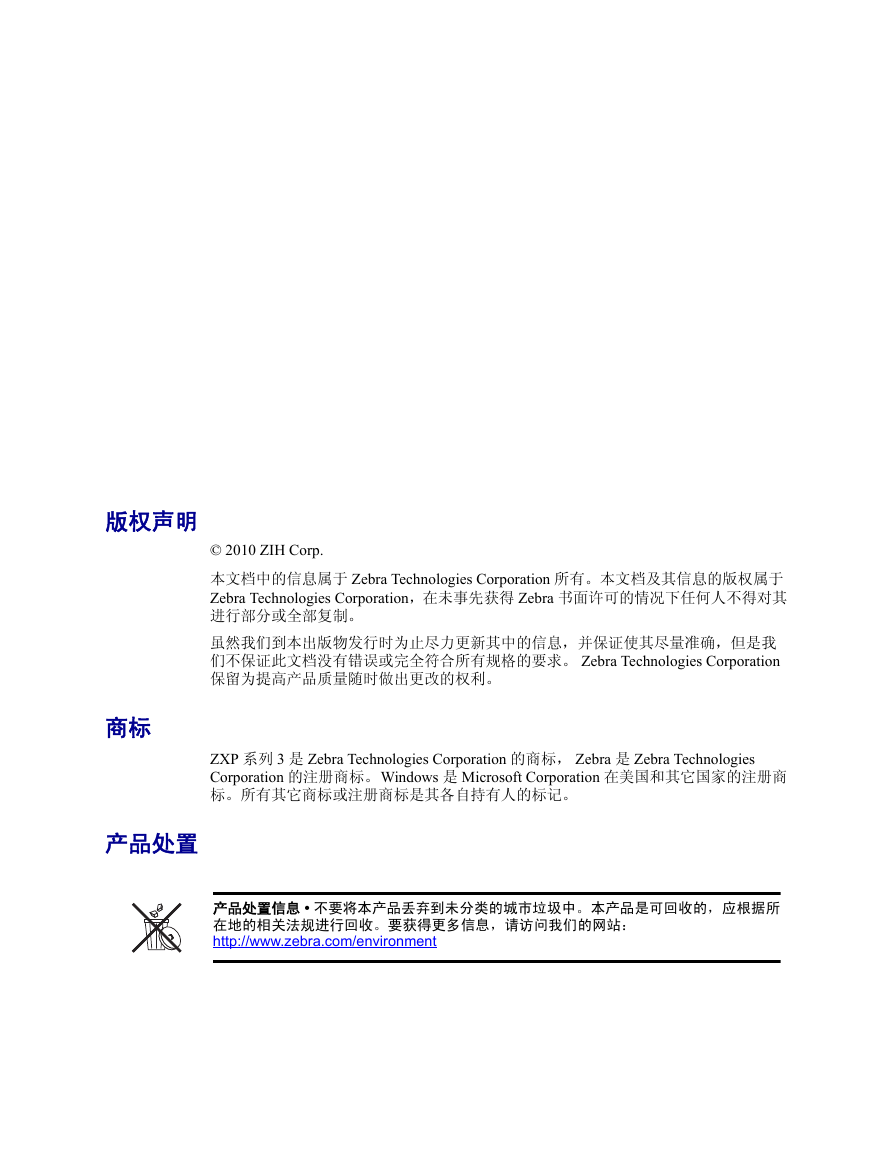

版权声明商标产品处置 © 2010 ZIH Corp. 本文档中的信息属于 Zebra Technologies Corporation 所有。本文档及其信息的版权属于 Zebra Technologies Corporation，在未事先获得 Zebra 书面许可的情况下任何人不得对其进行部分或全部复制。虽然我们到本出版物发行时为止尽力更新其中的信息，并保证使其尽量准确，但是我们不保证此文档没有错误或完全符合所有规格的要求。 Zebra Technologies Corporation 保留为提高产品质量随时做出更改的权利。 ZXP 系列 3 是 Zebra Technologies Corporation 的商标， Zebra 是 Zebra Technologies Corporation 的注册商标。Windows 是 Microsoft Corporation 在美国和其它国家的注册商标。所有其它商标或注册商标是其各自持有人的标记。产品处置信息 • 不要将本产品丢弃到未分类的城市垃圾中。本产品是可回收的，应根据所在地的相关法规进行回收。要获得更多信息，请访问我们的网站： http://www.zebra.com/environment

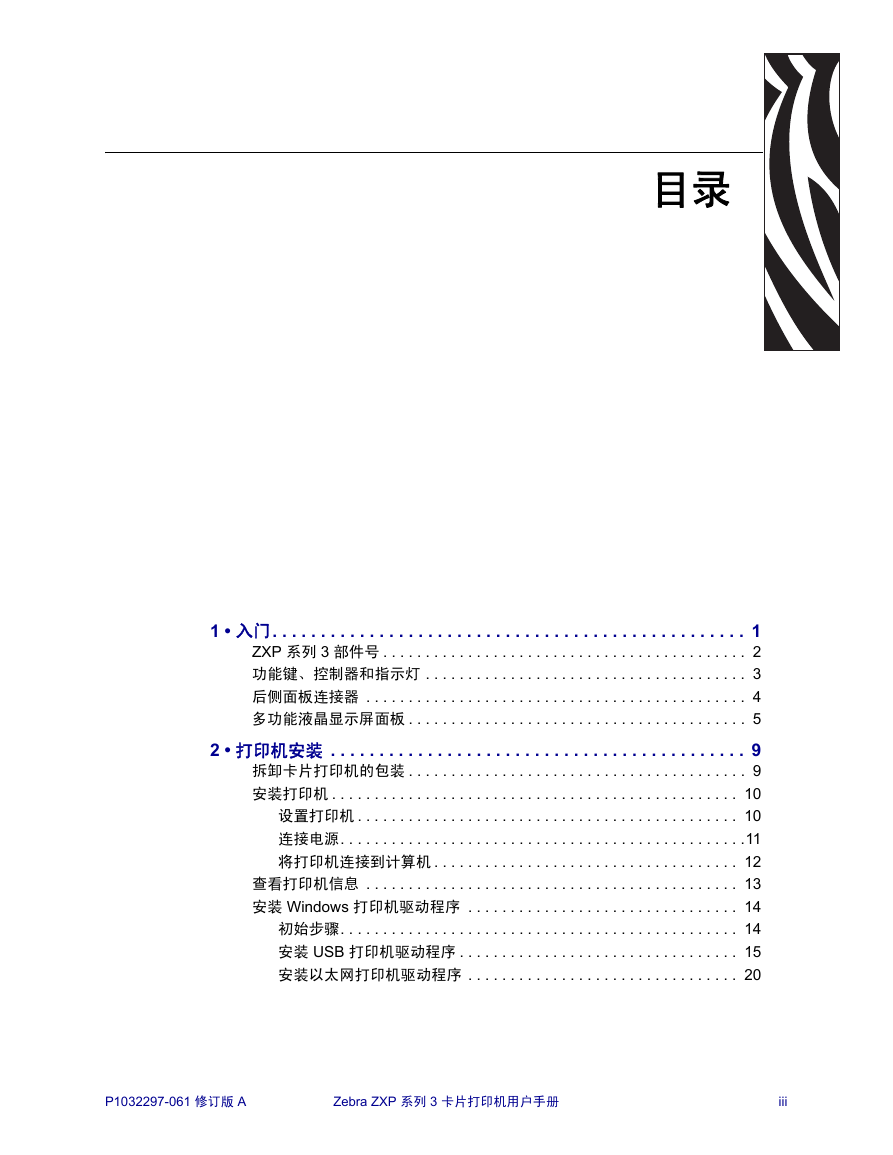

目录 1 • 入门. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ZXP 系列 3 部件号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 功能键、控制器和指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 后侧面板连接器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 多功能液晶显示屏面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2 • 打印机安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 拆卸卡片打印机的包装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 安装打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 设置打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 连接电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 将打印机连接到计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 查看打印机信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装 Windows 打印机驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 初始步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 安装 USB 打印机驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 安装以太网打印机驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 P1032297-061 修订版 A Zebra ZXP 系列 3 卡片打印机用户手册 iii

目录 3 • 打印机安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 打印机功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 装入色带夹 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 装载卡片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 打印测试卡片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 打印机典型操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 创建样卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 打印样卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4 • 打印机设置与调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 卡片打印机属性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 常规选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 共享选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 端口选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 高级选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 颜色管理选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 安全选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 设备设置选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 卡片打印机打印首选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 5 • 清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 系统清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 何时清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 如何清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 清洁打印头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 6 • 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 故障排除步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 液晶显示屏面板警告和错误消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 打印质量问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 7 • 技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 打印机规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 ISO 标准卡片尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 附录 A • 网络操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 附录 B • 磁性编码器选配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 附录 C • 智能卡选配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 附录 D • CardSenseTM 单张卡片送入模式 . . . . . . . . . . . . . . . . . . . . 101 附录 E • 外壳锁选配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 附录 F • 全球支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 iv Zebra ZXP 系列 3 卡片打印机用户手册 P1032297-061 修订版 A

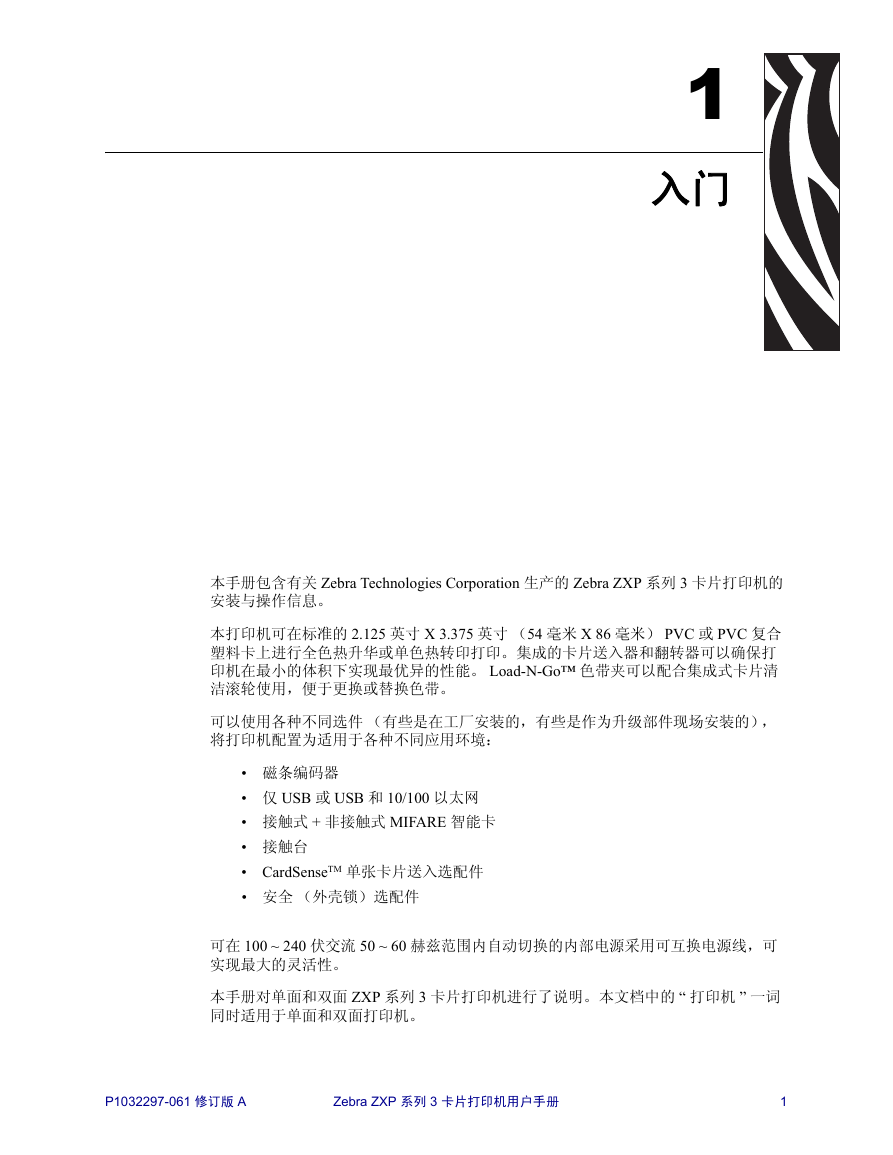

1 入门本手册包含有关 Zebra Technologies Corporation 生产的 Zebra ZXP 系列 3 卡片打印机的安装与操作信息。本打印机可在标准的 2.125 英寸 X 3.375 英寸（54 毫米 X 86 毫米） PVC 或 PVC 复合塑料卡上进行全色热升华或单色热转印打印。集成的卡片送入器和翻转器可以确保打印机在最小的体积下实现最优异的性能。 Load-N-Go™ 色带夹可以配合集成式卡片清洁滚轮使用，便于更换或替换色带。可以使用各种不同选件（有些是在工厂安装的，有些是作为升级部件现场安装的），将打印机配置为适用于各种不同应用环境： • 磁条编码器 • 仅 USB 或 USB 和 10/100 以太网 • 接触式 + 非接触式 MIFARE 智能卡 • 接触台 • CardSenseTM 单张卡片送入选配件 • 安全（外壳锁）选配件可在 100 ~ 240 伏交流 50 ~ 60 赫兹范围内自动切换的内部电源采用可互换电源线，可实现最大的灵活性。本手册对单面和双面 ZXP 系列 3 卡片打印机进行了说明。本文档中的 “ 打印机 ” 一词同时适用于单面和双面打印机。 P1032297-061 修订版 A Zebra ZXP 系列 3 卡片打印机用户手册 1

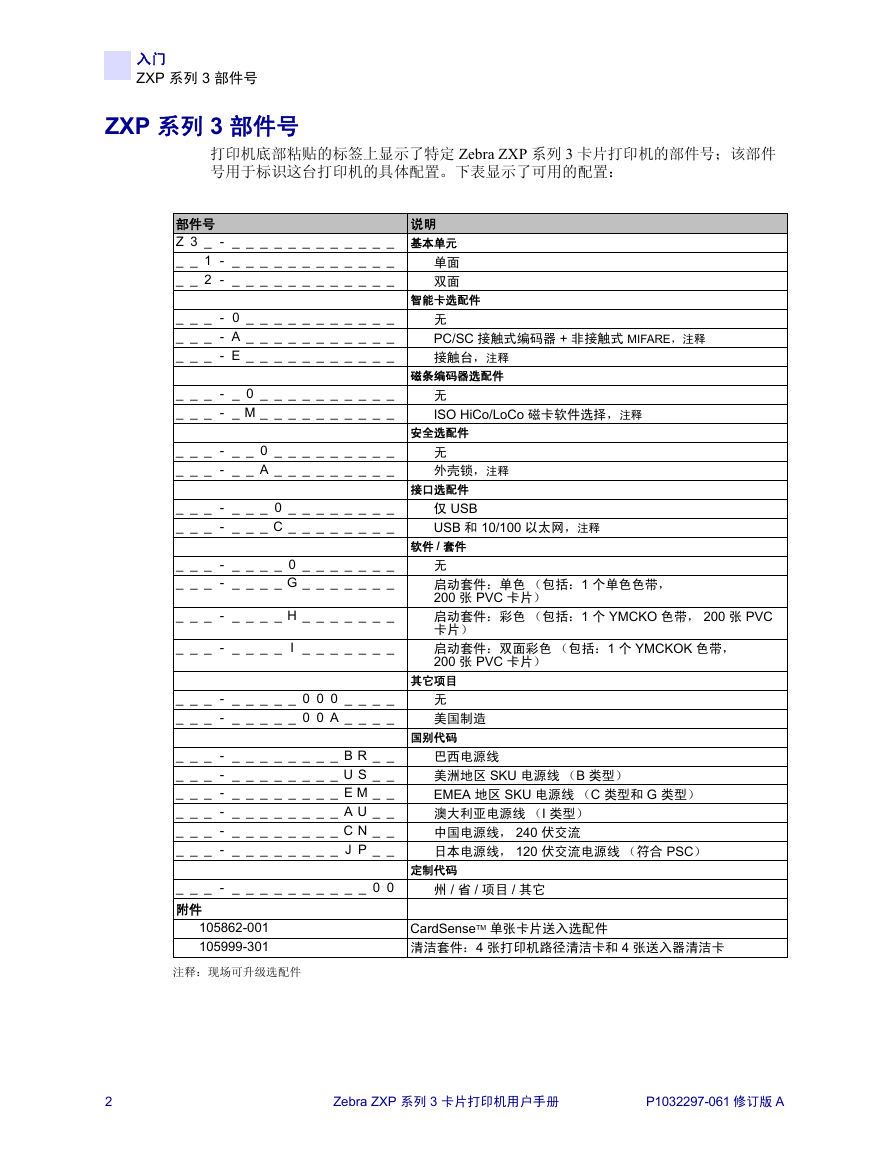

入门 ZXP 系列 3 部件号 ZXP 系列 3 部件号打印机底部粘贴的标签上显示了特定 Zebra ZXP 系列 3 卡片打印机的部件号；该部件号用于标识这台打印机的具体配置。下表显示了可用的配置：说明部件号 Z 3 _ - _ _ _ _ _ _ _ _ _ _ _ _ 基本单元 _ _ 1 - _ _ _ _ _ _ _ _ _ _ _ _ 单面 _ _ 2 - _ _ _ _ _ _ _ _ _ _ _ _ 双面智能卡选配件 _ _ _ - 0 _ _ _ _ _ _ _ _ _ _ _ _ _ _ - A _ _ _ _ _ _ _ _ _ _ _ _ _ _ - E _ _ _ _ _ _ _ _ _ _ _ 无 PC/SC 接触式编码器 + 非接触式 MIFARE，注释接触台，注释磁条编码器选配件 _ _ _ - _ 0 _ _ _ _ _ _ _ _ _ _ _ _ _ - _ M _ _ _ _ _ _ _ _ _ _ 无 ISO HiCo/LoCo 磁卡软件选择，注释 _ _ _ - _ _ 0 _ _ _ _ _ _ _ _ _ _ _ _ - _ _ A _ _ _ _ _ _ _ _ _ 安全选配件无外壳锁，注释接口选配件 _ _ _ - _ _ _ 0 _ _ _ _ _ _ _ _ _ _ _ - _ _ _ C _ _ _ _ _ _ _ _ 仅 USB USB 和 10/100 以太网，注释软件 / 套件 _ _ _ - _ _ _ _ 0 _ _ _ _ _ _ _ _ _ _ - _ _ _ _ G _ _ _ _ _ _ _ _ _ _ - _ _ _ _ H _ _ _ _ _ _ _ _ _ _ - _ _ _ _ I _ _ _ _ _ _ _ _ _ _ - _ _ _ _ _ 0 0 0 _ _ _ _ _ _ _ - _ _ _ _ _ 0 0 A _ _ _ _ _ _ _ - _ _ _ _ _ _ _ _ B R _ _ _ _ _ - _ _ _ _ _ _ _ _ U S _ _ _ _ _ - _ _ _ _ _ _ _ _ E M _ _ _ _ _ - _ _ _ _ _ _ _ _ A U _ _ _ _ _ - _ _ _ _ _ _ _ _ C N _ _ _ _ _ - _ _ _ _ _ _ _ _ J P _ _ _ _ _ - _ _ _ _ _ _ _ _ _ _ 0 0 附件 105862-001 105999-301 注释：现场可升级选配件无启动套件：单色（包括：1 个单色色带， 200 张 PVC 卡片）启动套件：彩色（包括：1 个 YMCKO 色带， 200 张 PVC 卡片）启动套件：双面彩色（包括：1 个 YMCKOK 色带， 200 张 PVC 卡片）其它项目无美国制造国别代码巴西电源线美洲地区 SKU 电源线（B 类型） EMEA 地区 SKU 电源线（C 类型和 G 类型）澳大利亚电源线（I 类型）中国电源线， 240 伏交流日本电源线， 120 伏交流电源线（符合 PSC）定制代码州 / 省 / 项目 / 其它 CardSenseTM 单张卡片送入选配件清洁套件：4 张打印机路径清洁卡和 4 张送入器清洁卡 2 Zebra ZXP 系列 3 卡片打印机用户手册 P1032297-061 修订版 A

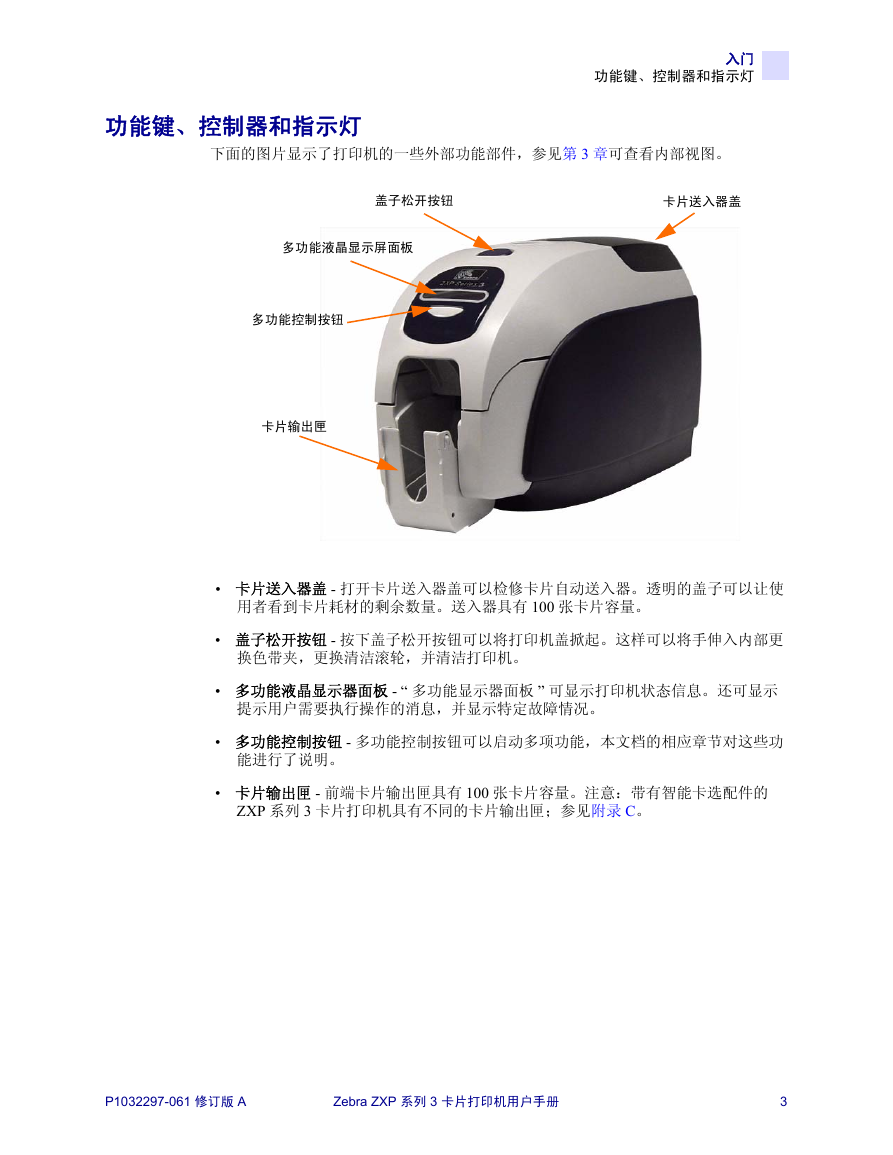

入门功能键、控制器和指示灯功能键、控制器和指示灯下面的图片显示了打印机的一些外部功能部件，参见第 3 章可查看内部视图。盖子松开按钮卡片送入器盖多功能液晶显示屏面板多功能控制按钮卡片输出匣 • 卡片送入器盖 - 打开卡片送入器盖可以检修卡片自动送入器。透明的盖子可以让使用者看到卡片耗材的剩余数量。送入器具有 100 张卡片容量。 • 盖子松开按钮 - 按下盖子松开按钮可以将打印机盖掀起。这样可以将手伸入内部更换色带夹，更换清洁滚轮，并清洁打印机。 • 多功能液晶显示器面板 - “ 多功能显示器面板 ” 可显示打印机状态信息。还可显示提示用户需要执行操作的消息，并显示特定故障情况。 • 多功能控制按钮 - 多功能控制按钮可以启动多项功能，本文档的相应章节对这些功能进行了说明。 • 卡片输出匣 - 前端卡片输出匣具有 100 张卡片容量。注意：带有智能卡选配件的 ZXP 系列 3 卡片打印机具有不同的卡片输出匣；参见附录 C。 P1032297-061 修订版 A Zebra ZXP 系列 3 卡片打印机用户手册 3

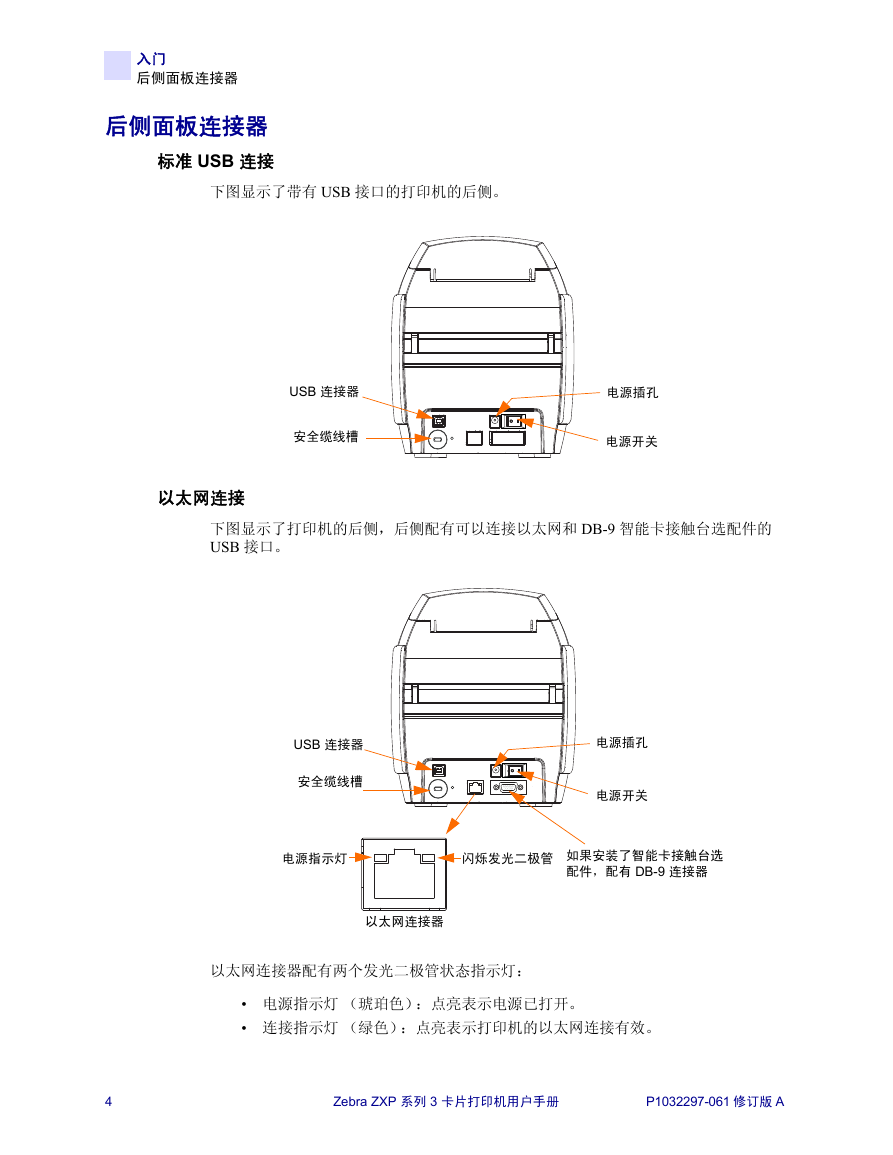

入门后侧面板连接器后侧面板连接器标准 USB 连接下图显示了带有 USB 接口的打印机的后侧。 USB 连接器安全缆线槽电源插孔电源开关以太网连接下图显示了打印机的后侧，后侧配有可以连接以太网和 DB-9 智能卡接触台选配件的 USB 接口。 USB 连接器安全缆线槽电源插孔电源开关电源指示灯闪烁发光二极管如果安装了智能卡接触台选配件，配有 DB-9 连接器以太网连接器以太网连接器配有两个发光二极管状态指示灯： • 电源指示灯（琥珀色）：点亮表示电源已打开。 • 连接指示灯（绿色）：点亮表示打印机的以太网连接有效。 4 Zebra ZXP 系列 3 卡片打印机用户手册 P1032297-061 修订版 A
