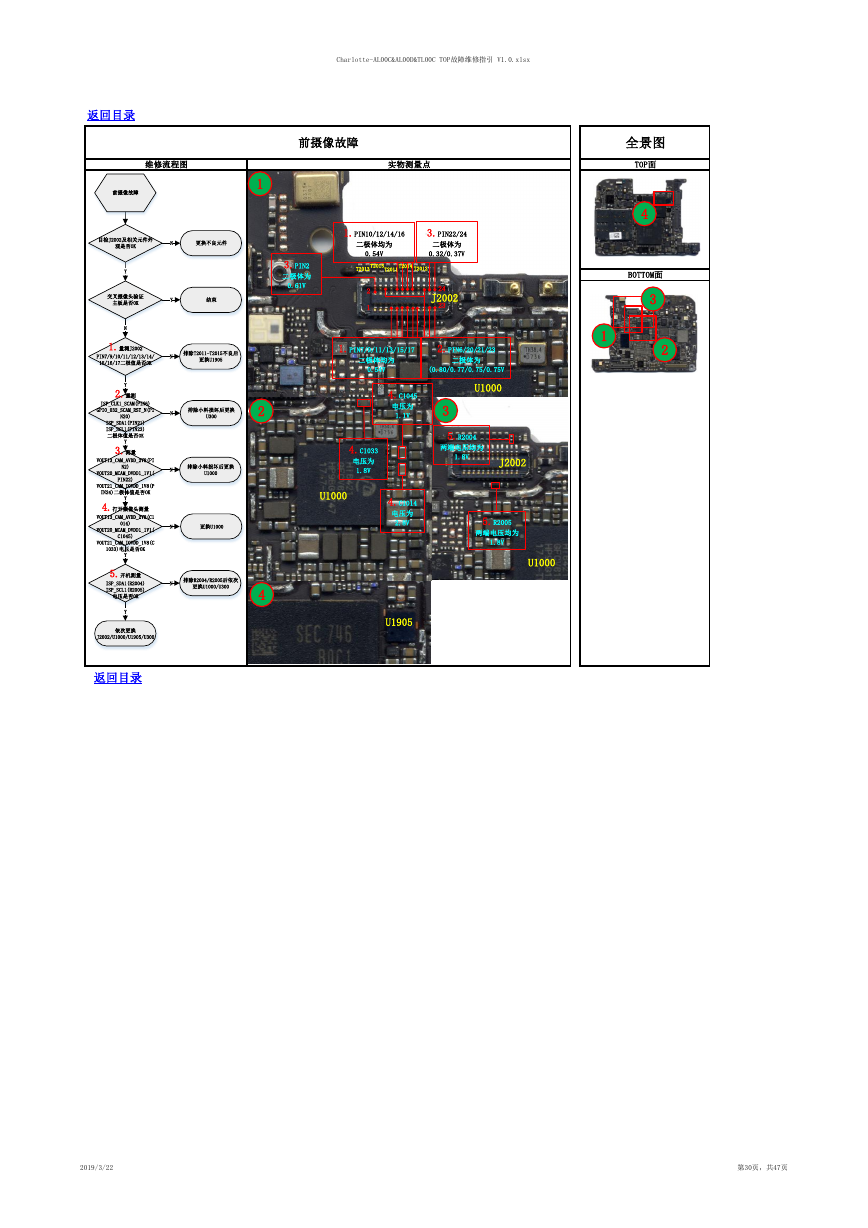

全景图 TOP面 4 BOTTOM面 3 1 2 Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物测量点 前摄像故障 1 2 4 3.PIN2 二极体为 0.61V 1.PIN10/12/14/16 二极体均为 0.54V 3.PIN22/24 二极体为 0.32/0.37V T2013 T2015 T2011 T2014 T2012 2 1 24 J2002 23 1.PIN7/9/11/13/15/17 2.PIN6/20/21/23 二极体均为 0.54V 二极体为 (0.80/0.77/0.75/0.75V U1000 4.C1045 电压为 1.1V 3 5.R2004 两端电压均为 1.8V J2002 5.R2005 两端电压均为 1.8V U1000 4.C1033 电压为 1.8V U1000 4.C1014 电压为 2.8V U1905 返回目录 2019/3/22 第30页，共47页 NY结束N更换不良元件YN排除小料损坏后更换U300前摄像故障交叉摄像头验证主板是否OK目检J2002及相关元件外观是否OK排除T2011-T2015不良后更换U1905YYN1.量测J2002PIN7/9/10/11/12/13/14/15/16/17二极值是否OK 2.量测ISP_CLK1_SCAM(PIN6)GPIO_032_SCAM_RST_N(PIN20)ISP_SDA1(PIN21)ISP_SCL1(PIN23)二极体值是否OK 3.测量VOUT13_CAM_AVDD_2V8(PIN2)VOUT20_MCAM_DVDD1_1V1(PIN22)VOUT21_CAM_IOVDD_1V8(PIN24)二极体值是否OK排除小料损坏后更换U1000YNNY排除R2004/R2005后依次更换U1000/U300NY更换U1000依次更换J2002/U1000/U1905/U3004.打开摄像头测量VOUT13_CAM_AVDD_2V8(C1014)VOUT20_MCAM_DVDD1_1V1(C1045)VOUT21_CAM_IOVDD_1V8(C1033)电压是否OK5.开机测量ISP_SDA1(R2004)ISP_SCL1(R2005)电压是否OK
