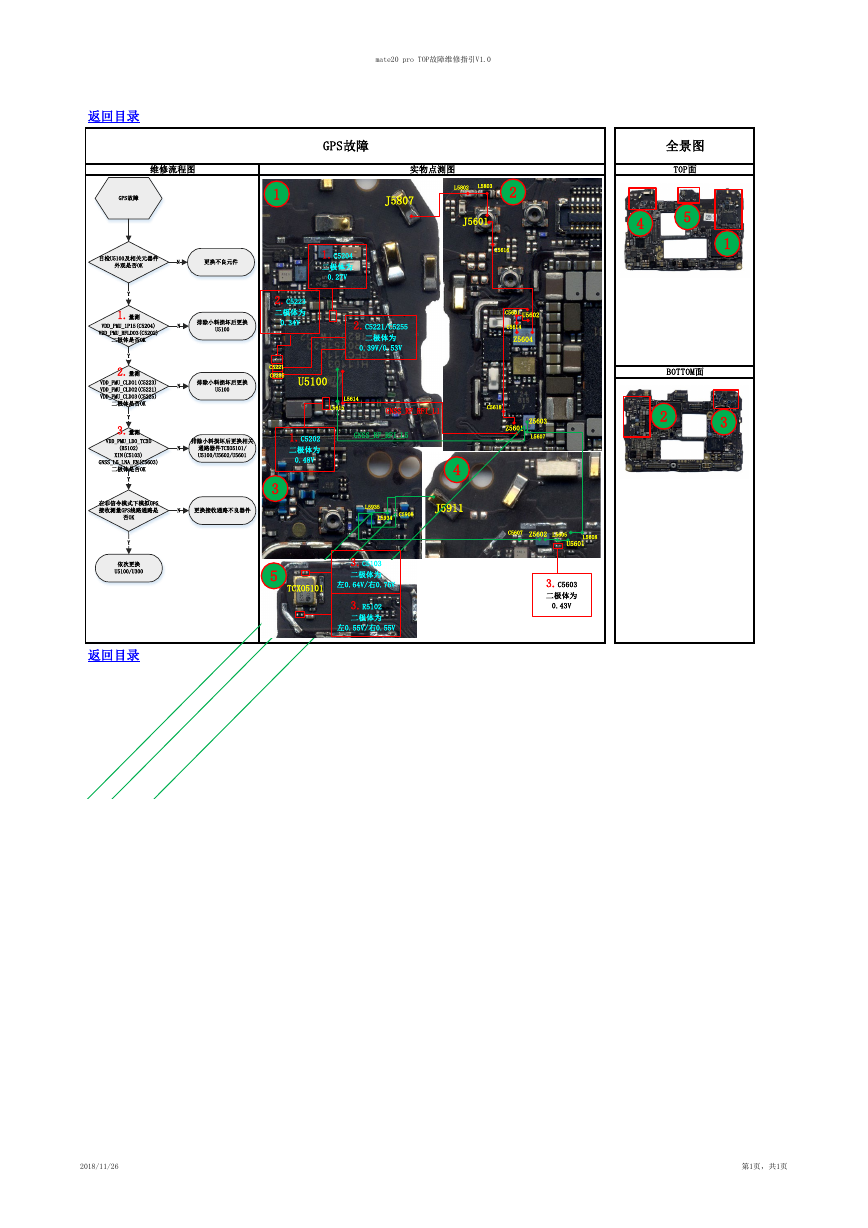

mate20 pro TOP故障维修指引V1.0 返回目录 维修流程图 实物点测图 GPS故障 GPS故障 1 J5807 目检U5100及相关元器件 外观是否OK N 更换不良元件 1.C5204 二极体为 0.27V L5802 L5803 2 J5601 C5616 Y 1.量测 VDD_PMU_1P15(C5204) VDD_PMU_RFLDO3(C5202) 二极体是否OK Y 2.量测 VDD_PMU_CLDO1(C5223) VDD_PMU_CLDO2(C5221) VDD_PMU_CLDO3(C5225) 二极体是否OK Y 3.量测 VDD_PMU_LDO_TCXO (R5102) XIN(C5103) GNSS_L5_LNA_EN(C5603) 二极体是否OK Y N N N 2.C5223 二极体为 0.34V 排除小料损坏后更换 U5100 排除小料损坏后更换 U5100 C5221 C5255 U5100 2.C5221/C5255 二极体为 0.39V/0.53V L5614 L5615 GNSS_RF_RFI_L1 C5618 排除小料损坏后更换相关 通路器件TCXO5101/ U5100/U5602/U5601 1.C5202 二极体为 0.48V GNSS_RF_RFI_L5 4 C5601 U5602 C5614 Z5604 Z5601 Z5603 L5607 在非信令模式下模拟GPS 接收测量GPS线路通路是 N 更换接收通路不良器件 否OK Y 依次更换 U5100/U300 返回目录 3 5 L5935 L5934 C5908 J5911 3.C5103 二极体为 TCXO5101 左0.64V/右0.76V 3.R5102 二极体为 左0.55V/右0.55V C5607 Z5602 L5605 L5608 U5601 3.C5603 二极体为 0.43V 全景图 TOP面 4 5 1 BOTTOM面 2 3 2018/11/26 第1页，共1页
