向导目录这是一本关于 Heidenhain iTNC530 轮廓控制的简明编程指南有关编程和操作更详细的信息请参阅用户手册那里你将会找到更完整的信息 Q-参数编程中央刀具文件 3 维刀具补偿刀具测量本手册中如下标记表示如下特定信息重要注释警告对用户或机器有危险! 要想实现这些功能机床厂家必须为 TNC 和机床作好准备! 关于现在的主题你可以在用户操作手册的有关章节中找到更详尽的信息本手册的信息适用于下列软件版本的 TNC 中基本原理.............................................................................................. 4 轮廓的切入与切出............................................................................... 13 路径功能............................................................................................... 18 FK 自由轮廓编程................................................................................. 25 子程序及程序段重复........................................................................... 33 使用固定循环....................................................................................... 36 孔和螺纹的加工循环........................................................................... 39 凹槽凸台及槽................................................................................... 56 均布孔................................................................................................... 65 SL 循环 ................................................................................................. 67 多重铣削循环....................................................................................... 75 坐标转换循环....................................................................................... 78 特殊循环............................................................................................... 85 图形和状态显示................................................................................... 88 ISO 编程 ............................................................................................... 91 辅助 M 功能 ......................................................................................... 97 NC 软件号软件号软件号软件号 340 420-xx 控制器控制器控制器控制器 iTNC 530 * 出口版本录录录录目目目目 i 3333

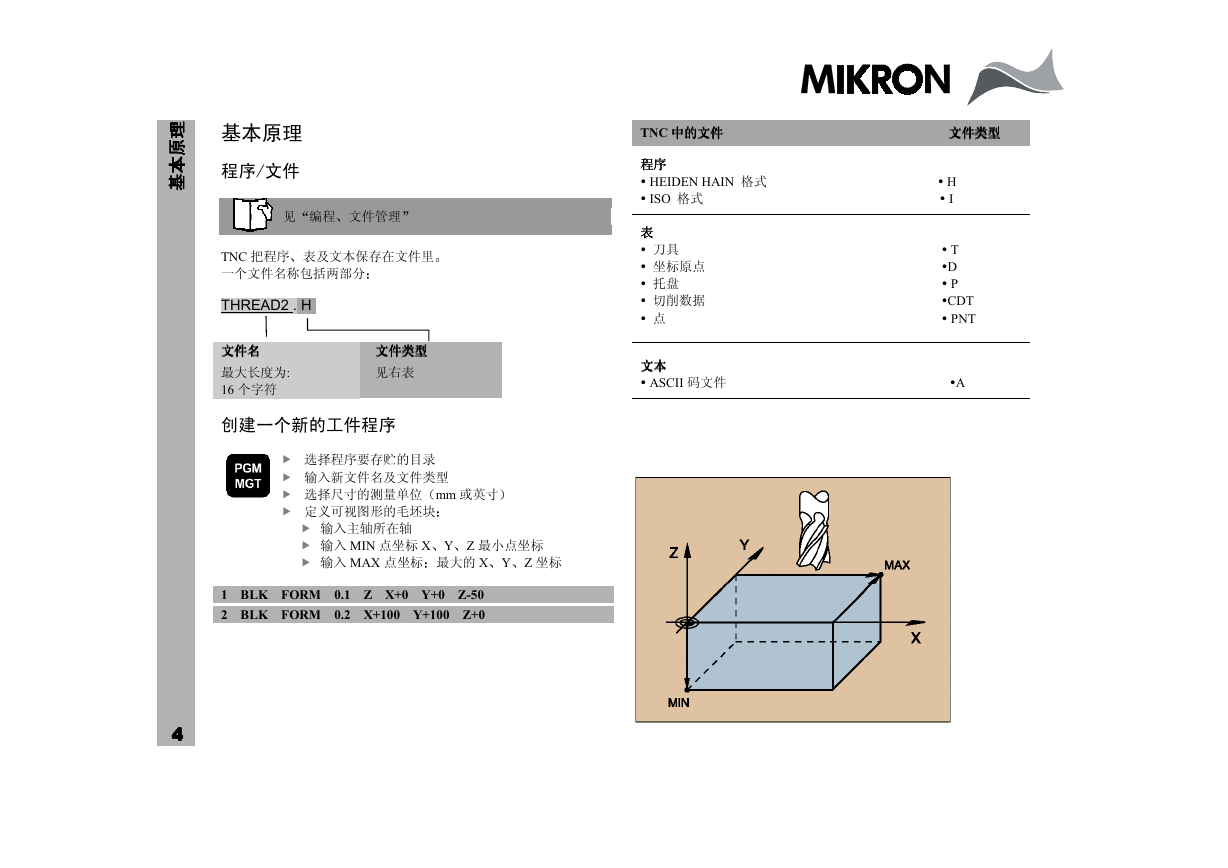

TNC 中的文件中的文件文件类型文件类型文件类型文件类型中的文件中的文件程序程序程序程序 HEIDEN HAIN 格式 H ISO 格式 I 表表表表刀具 T 坐标原点 D 托盘 P 切削数据 CDT 点 PNT 文本文本文本文本 ASCII 码文件 A 理理理理原原原原本本本本基基基基基本原理程序/文件见编程文件管理 TNC 把程序表及文本保存在文件里一个文件名称包括两部分 THREAD2 . H 文件名文件名文件名文件名最大长度为: 16 个字符文件类型文件类型文件类型文件类型见右表创建一个新的工件程序选择程序要存贮的目录输入新文件名及文件类型选择尺寸的测量单位 mm 或英寸定义可视图形的毛坯块输入主轴所在轴输入 MIN 点坐标 X Y Z 最小点坐标输入 MAX 点坐标最大的 X Y Z 坐标 1 BLK FORM 0.1 Z X+0 Y+0 Z-50 2 BLK FORM 0.2 X+100 Y+100 Z+0 4444

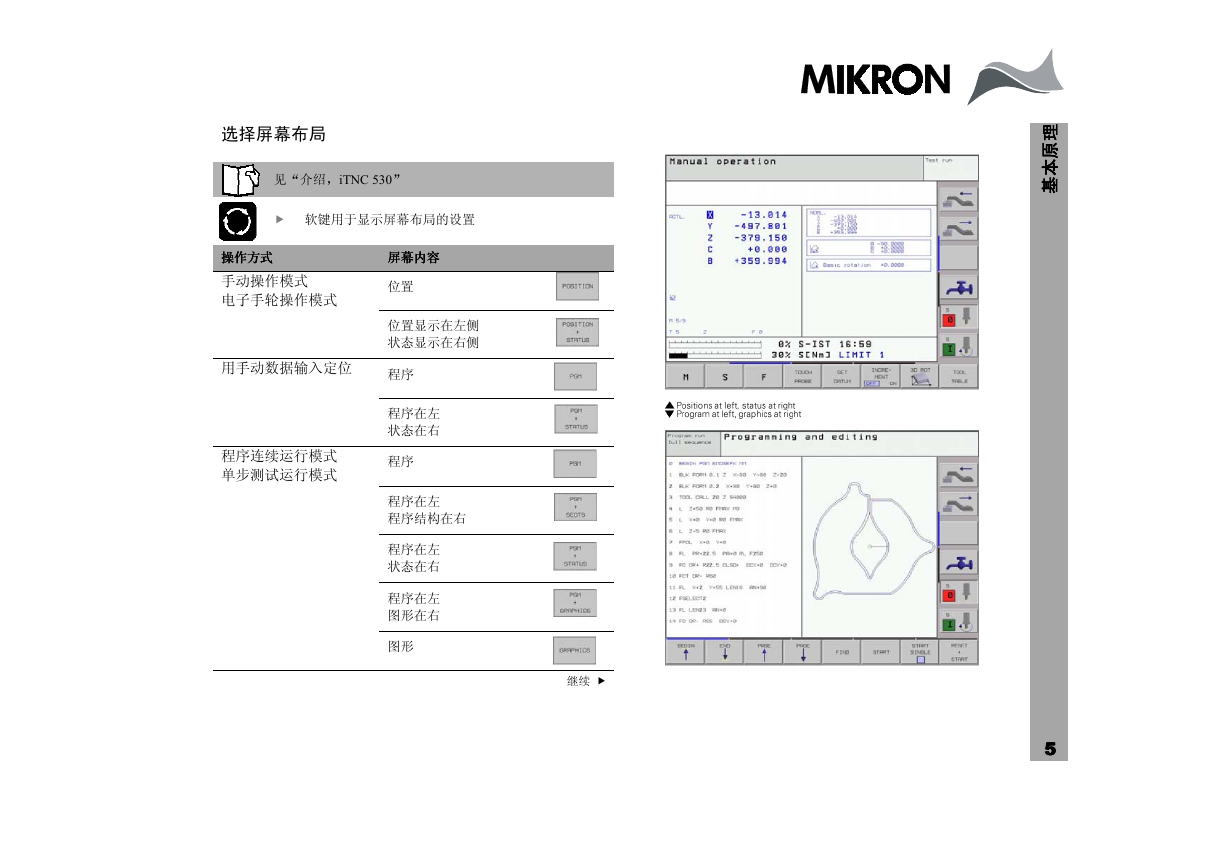

选择屏幕布局见介绍 iTNC 530 软键用于显示屏幕布局的设置操作方式操作方式操作方式操作方式手动操作模式电子手轮操作模式屏幕内容屏幕内容屏幕内容屏幕内容位置位置显示在左侧状态显示在右侧用手动数据输入定位程序程序连续运行模式单步测试运行模式程序在左状态在右程序程序在左程序结构在右程序在左状态在右程序在左图形在右图形继续理理理理原原原原本本本本基基基基 5555

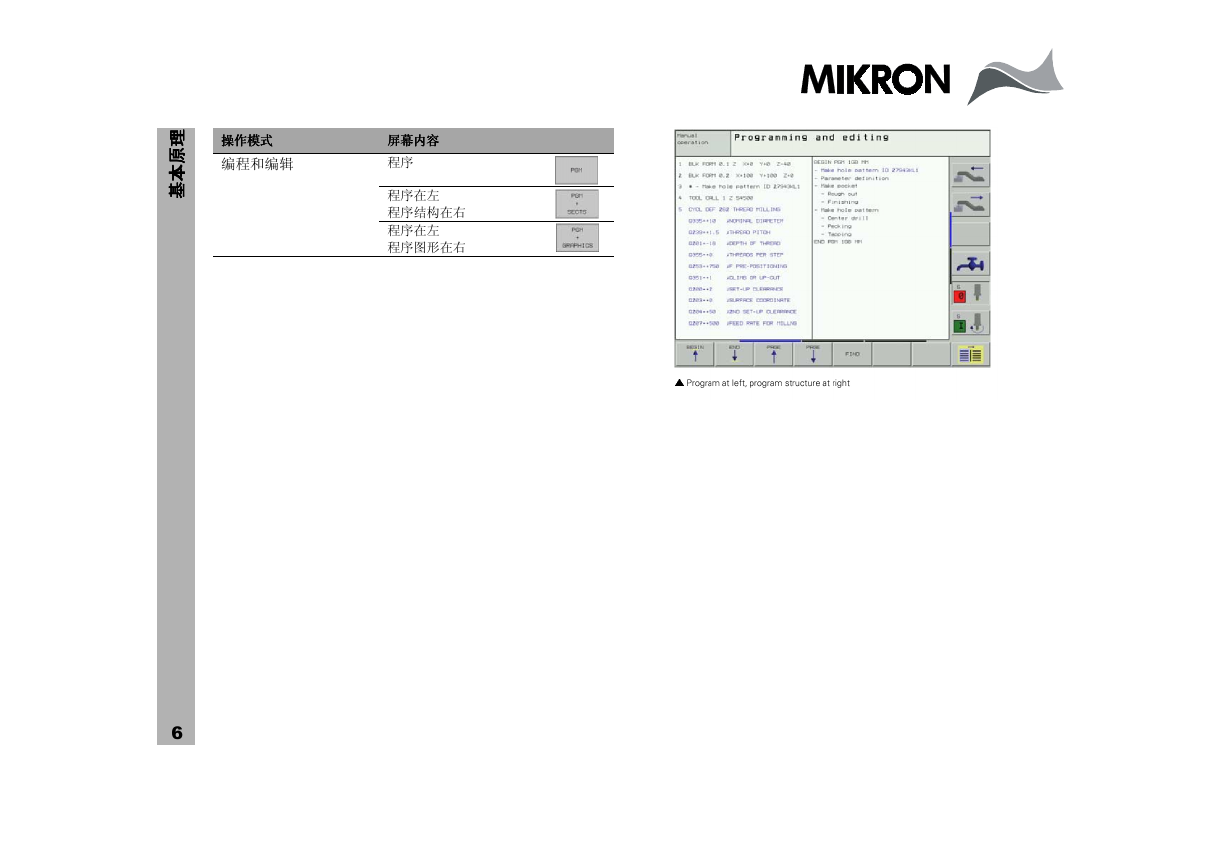

操作模式操作模式操作模式操作模式编程和编辑理理理理原原原原本本本本基基基基屏幕内容屏幕内容屏幕内容屏幕内容程序程序在左程序结构在右程序在左程序图形在右 6

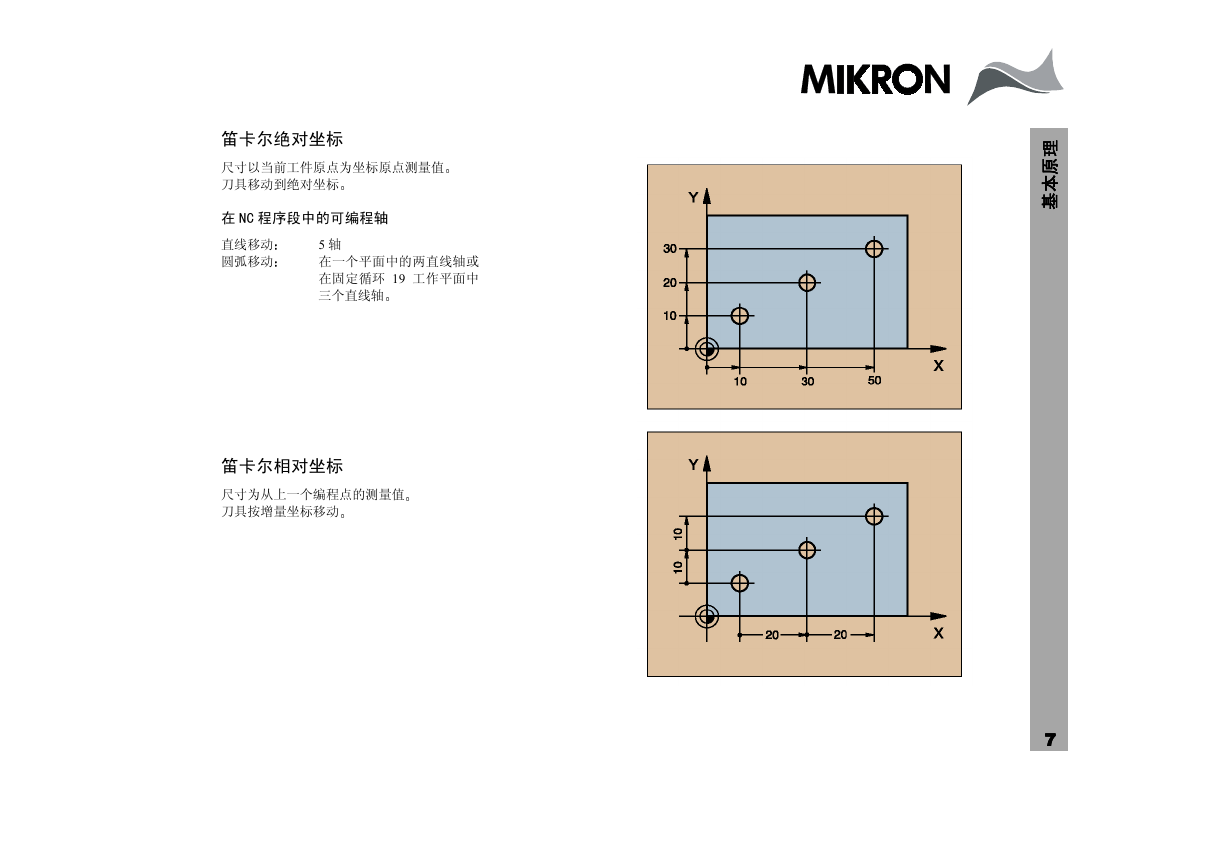

笛卡尔绝对坐标尺寸以当前工件原点为坐标原点测量值刀具移动到绝对坐标在 NC 程序段中的可编程轴直线移动圆弧移动 5 轴在一个平面中的两直线轴或在固定循环 19 工作平面中三个直线轴笛卡尔相对坐标尺寸为从上一个编程点的测量值刀具按增量坐标移动理理理理原原原原本本本本基基基基 7777

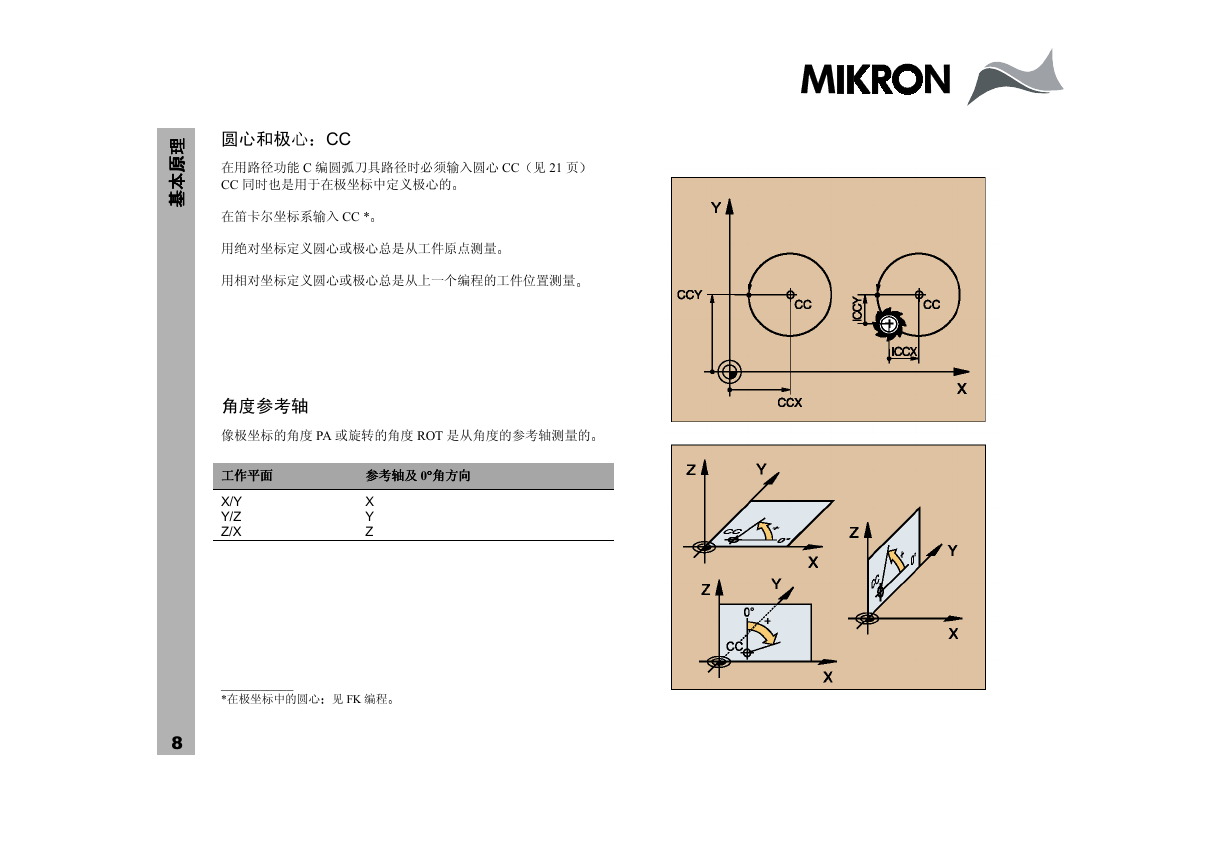

理理理理原原原原本本本本基基基基圆心和极心 CC 在用路径功能 C 编圆弧刀具路径时必须输入圆心 CC 见 21 页 CC 同时也是用于在极坐标中定义极心的在笛卡尔坐标系输入 CC * 用绝对坐标定义圆心或极心总是从工件原点测量用相对坐标定义圆心或极心总是从上一个编程的工件位置测量角度参考轴像极坐标的角度 PA 或旋转的角度 ROT 是从角度的参考轴测量的工作平面工作平面工作平面工作平面 X/Y Y/Z Z/X 参考轴及参考轴及参考轴及参考轴及 0°°°°角方向角方向角方向角方向 X Y Z ___________ *在极坐标中的圆心见 FK 编程 8

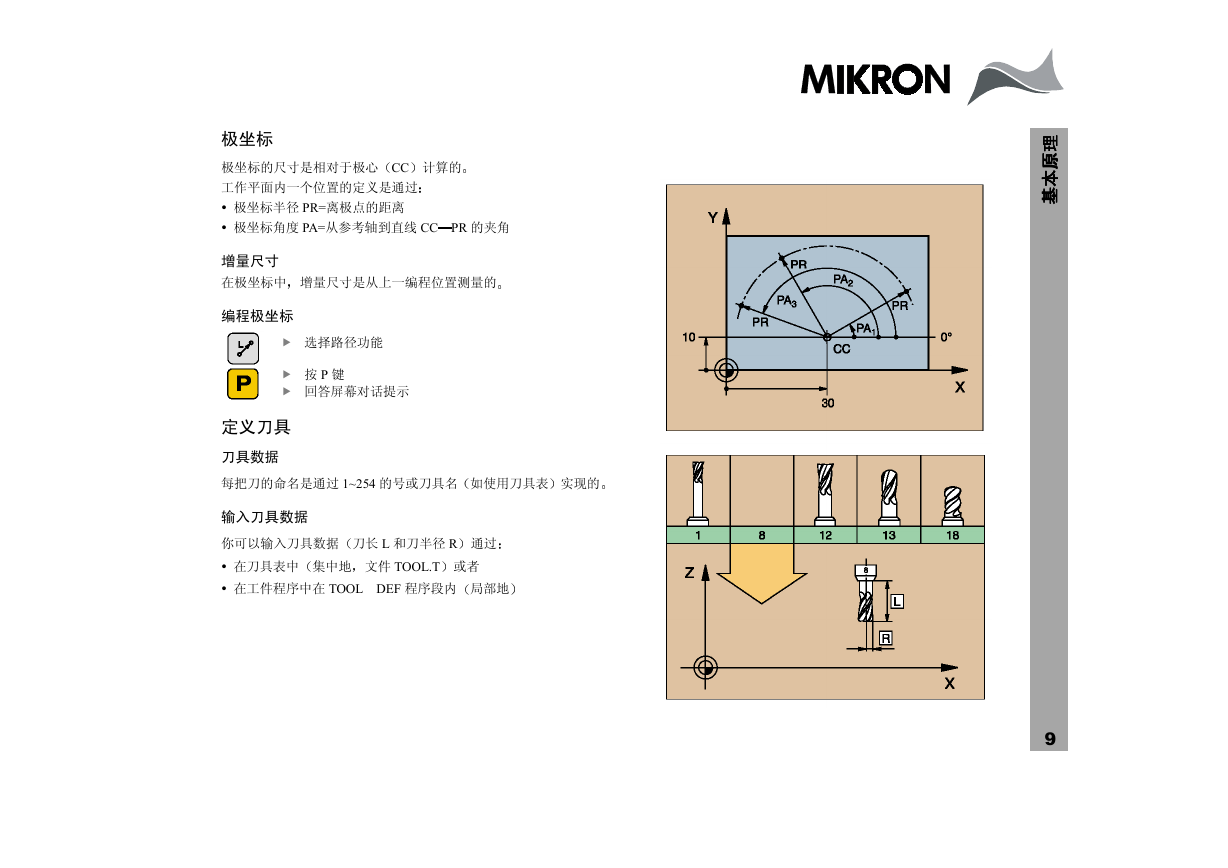

极坐标极坐标的尺寸是相对于极心 CC 计算的工作平面内一个位置的定义是通过极坐标半径 PR=离极点的距离极坐标角度 PA=从参考轴到直线 CC PR 的夹角增量尺寸在极坐标中增量尺寸是从上一编程位置测量的编程极坐标选择路径功能按 P 键回答屏幕对话提示定义刀具刀具数据每把刀的命名是通过 1~254 的号或刀具名如使用刀具表实现的输入刀具数据你可以输入刀具数据刀长 L 和刀半径 R 通过在刀具表中集中地文件 TOOL.T 或者在工件程序中在 TOOL DEF 程序段内局部地理理理理原原原原本本本本基基基基 9
