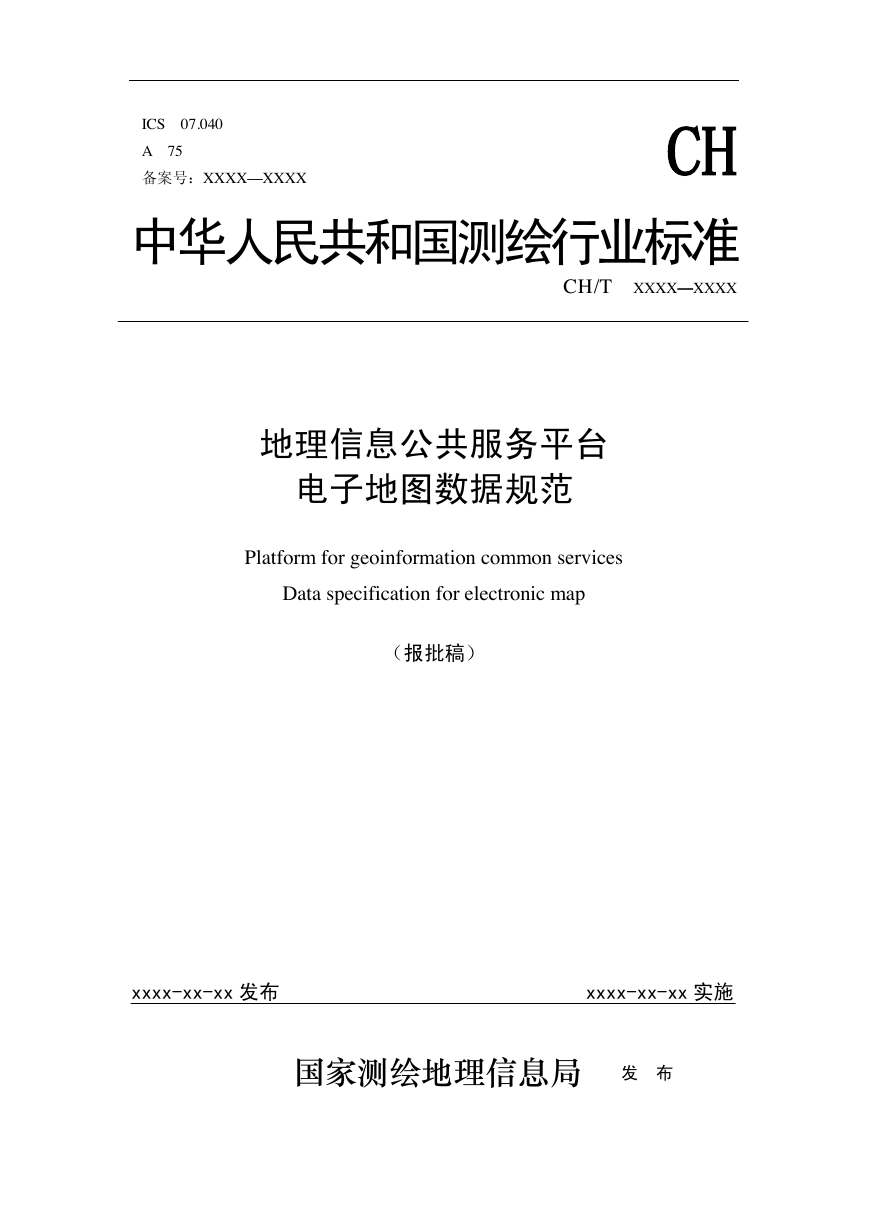

ICS 07.040 A 75 备案号：XXXX—XXXX CH 中华人民共和国测绘行业标准 CH/T XXXX—XXXX 地理信息公共服务平台电子地图数据规范 Platform for geoinformation common services Data specification for electronic map （报批稿） xxxx-xx-xx 发布 xxxx-xx-xx 实施国家测绘地理信息局发布

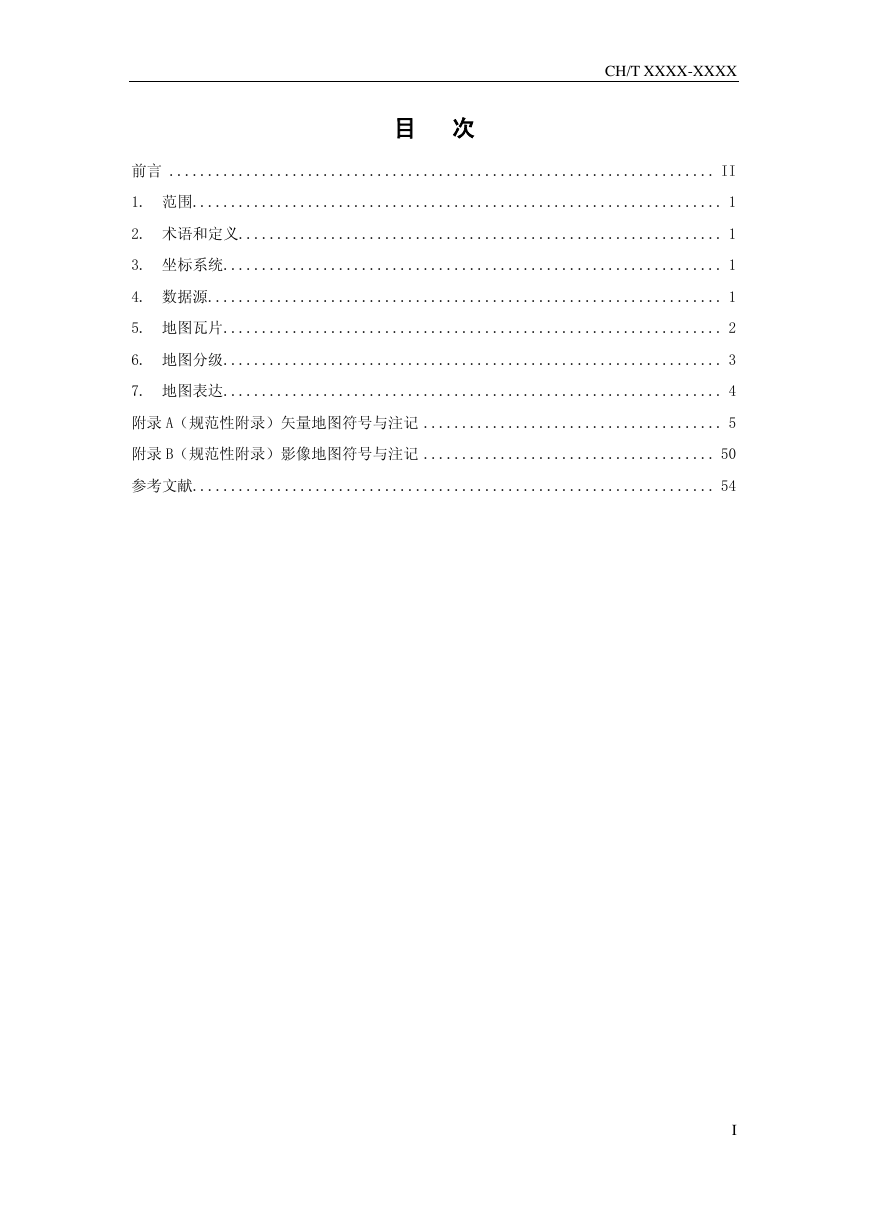

CH/T XXXX-XXXX 目次前言 ....................................................................... II 1. 范围..................................................................... 1 2. 术语和定义 ............................................................... 1 3. 坐标系统 ................................................................. 1 4. 数据源................................................................... 1 5. 地图瓦片 ................................................................. 2 6. 地图分级 ................................................................. 3 7. 地图表达 ................................................................. 4 附录 A（规范性附录）矢量地图符号与注记 ....................................... 5 附录 B（规范性附录）影像地图符号与注记 ...................................... 50 参考文献.................................................................... 54 I

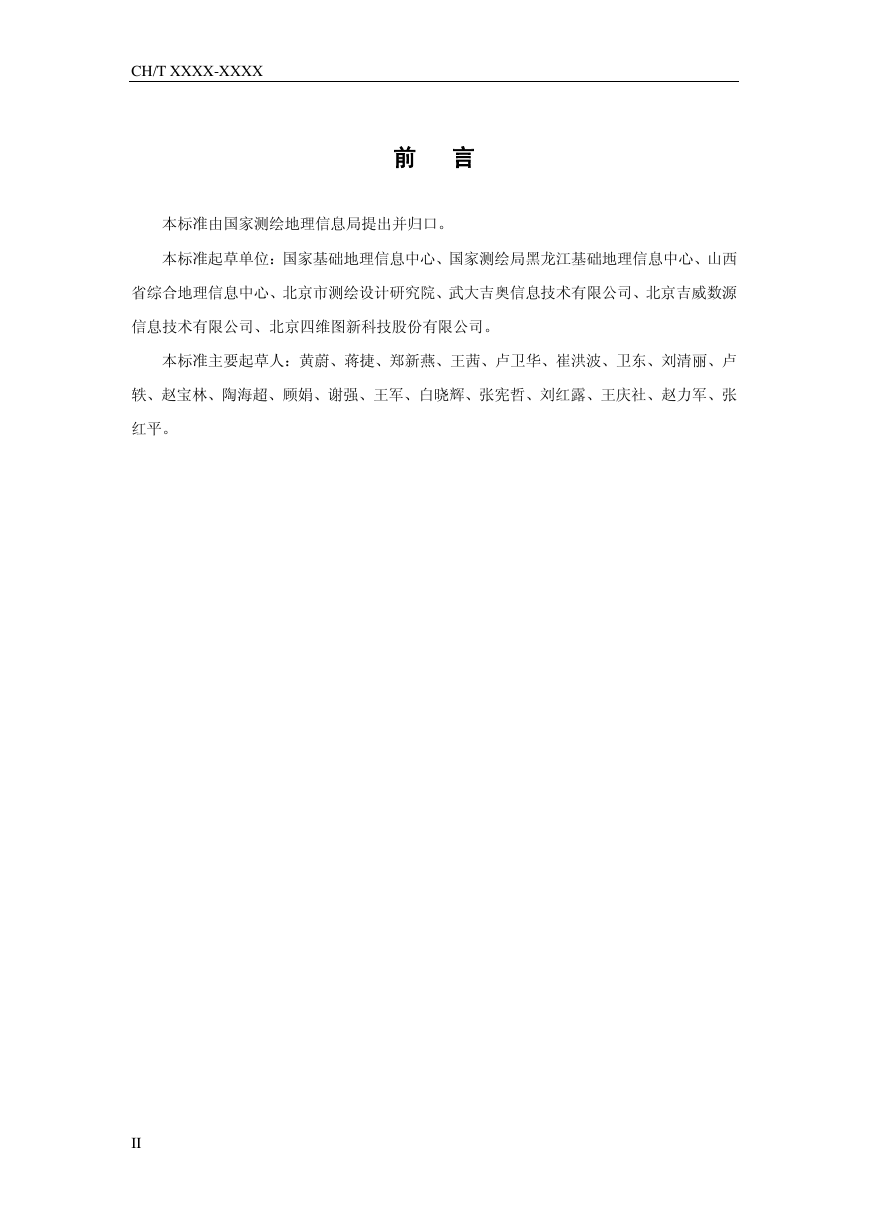

CH/T XXXX-XXXX 前言本标准由国家测绘地理信息局提出并归口。本标准起草单位：国家基础地理信息中心、国家测绘局黑龙江基础地理信息中心、山西省综合地理信息中心、北京市测绘设计研究院、武大吉奥信息技术有限公司、北京吉威数源信息技术有限公司、北京四维图新科技股份有限公司。本标准主要起草人：黄蔚、蒋捷、郑新燕、王茜、卢卫华、崔洪波、卫东、刘清丽、卢轶、赵宝林、陶海超、顾娟、谢强、王军、白晓辉、张宪哲、刘红露、王庆社、赵力军、张红平。 II

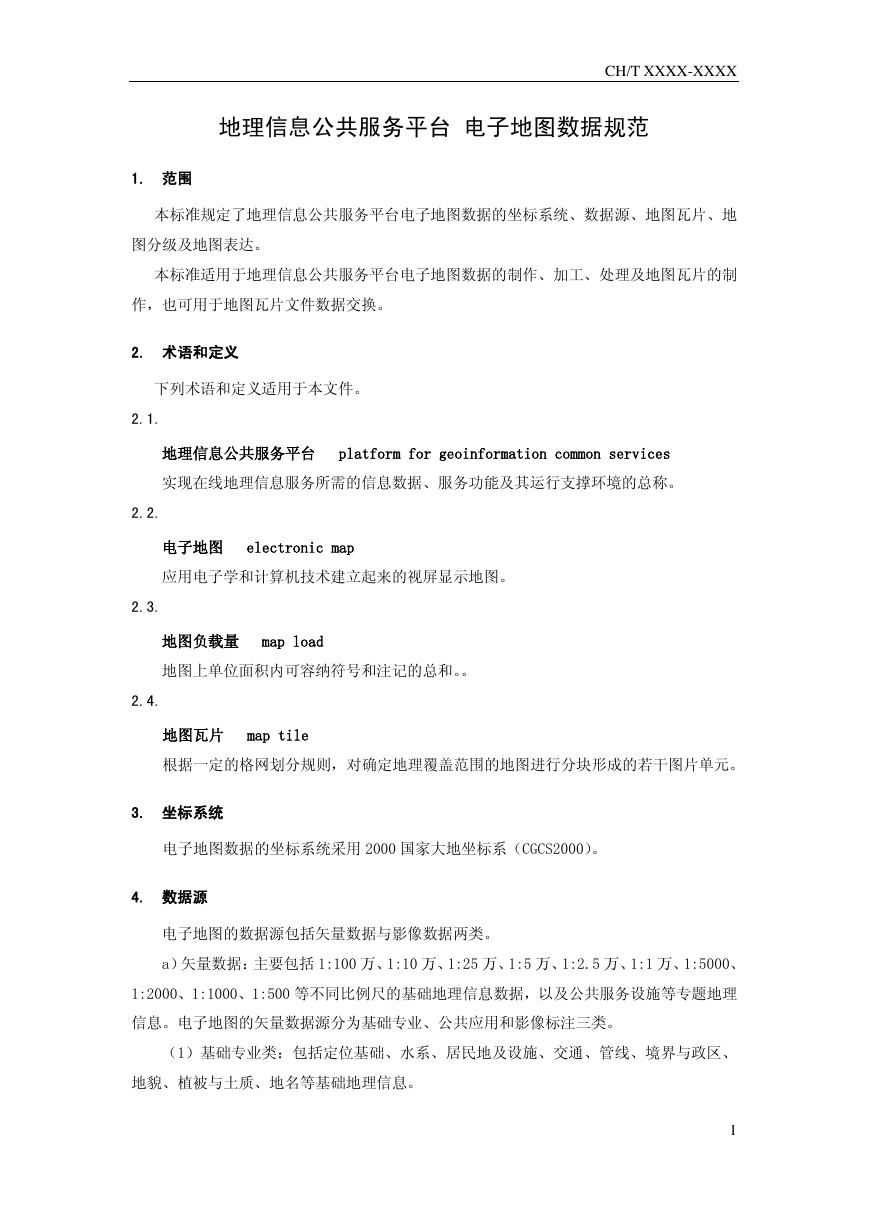

CH/T XXXX-XXXX 地理信息公共服务平台电子地图数据规范 1. 范围本标准规定了地理信息公共服务平台电子地图数据的坐标系统、数据源、地图瓦片、地图分级及地图表达。本标准适用于地理信息公共服务平台电子地图数据的制作、加工、处理及地图瓦片的制作，也可用于地图瓦片文件数据交换。 2. 术语和定义下列术语和定义适用于本文件。 2.1. 地理信息公共服务平台 platform for geoinformation common services 实现在线地理信息服务所需的信息数据、服务功能及其运行支撑环境的总称。 2.2. 电子地图 electronic map 应用电子学和计算机技术建立起来的视屏显示地图。 2.3. 地图负载量 map load 地图上单位面积内可容纳符号和注记的总和。。 2.4. 地图瓦片 map tile 根据一定的格网划分规则，对确定地理覆盖范围的地图进行分块形成的若干图片单元。 3. 坐标系统电子地图数据的坐标系统采用 2000 国家大地坐标系（CGCS2000）。 4. 数据源电子地图的数据源包括矢量数据与影像数据两类。 a）矢量数据：主要包括 1:100 万、1:10 万、1:25 万、1:5 万、1:2.5 万、1:1 万、1:5000、 1:2000、1:1000、1:500 等不同比例尺的基础地理信息数据，以及公共服务设施等专题地理信息。电子地图的矢量数据源分为基础专业、公共应用和影像标注三类。（1）基础专业类：包括定位基础、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质、地名等基础地理信息。 1

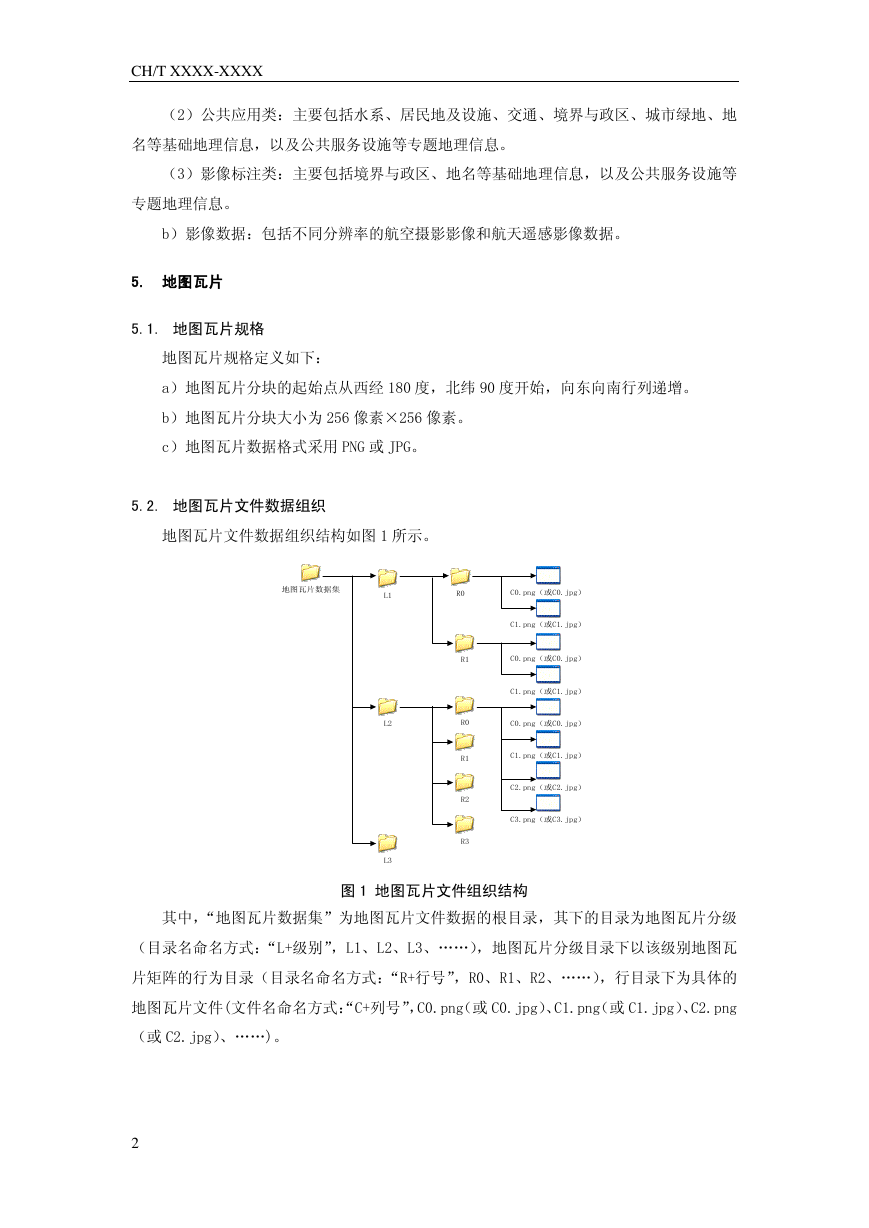

CH/T XXXX-XXXX （2）公共应用类：主要包括水系、居民地及设施、交通、境界与政区、城市绿地、地名等基础地理信息，以及公共服务设施等专题地理信息。（3）影像标注类：主要包括境界与政区、地名等基础地理信息，以及公共服务设施等专题地理信息。 b）影像数据：包括不同分辨率的航空摄影影像和航天遥感影像数据。 5. 地图瓦片 5.1. 地图瓦片规格地图瓦片规格定义如下： a）地图瓦片分块的起始点从西经 180 度，北纬 90 度开始，向东向南行列递增。 b）地图瓦片分块大小为 256 像素×256 像素。 c）地图瓦片数据格式采用 PNG 或 JPG。 5.2. 地图瓦片文件数据组织地图瓦片文件数据组织结构如图 1 所示。图 1 地图瓦片文件组织结构其中，“地图瓦片数据集”为地图瓦片文件数据的根目录，其下的目录为地图瓦片分级（目录名命名方式：“L+级别”，L1、L2、L3、„„），地图瓦片分级目录下以该级别地图瓦片矩阵的行为目录（目录名命名方式：“R+行号”，R0、R1、R2、„„），行目录下为具体的地图瓦片文件(文件名命名方式：“C+列号”，C0.png（或 C0.jpg）、C1.png（或 C1.jpg）、C2.png （或 C2.jpg）、„„)。 2 地图瓦片数据集L1L2L3R0R1C0.png（或C0.jpg）C1.png（或C1.jpg）C0.png（或C0.jpg）C1.png（或C1.jpg）R0R1C0.png（或C0.jpg）C1.png（或C1.jpg）C2.png（或C2.jpg）C3.png（或C3.jpg）R2R3

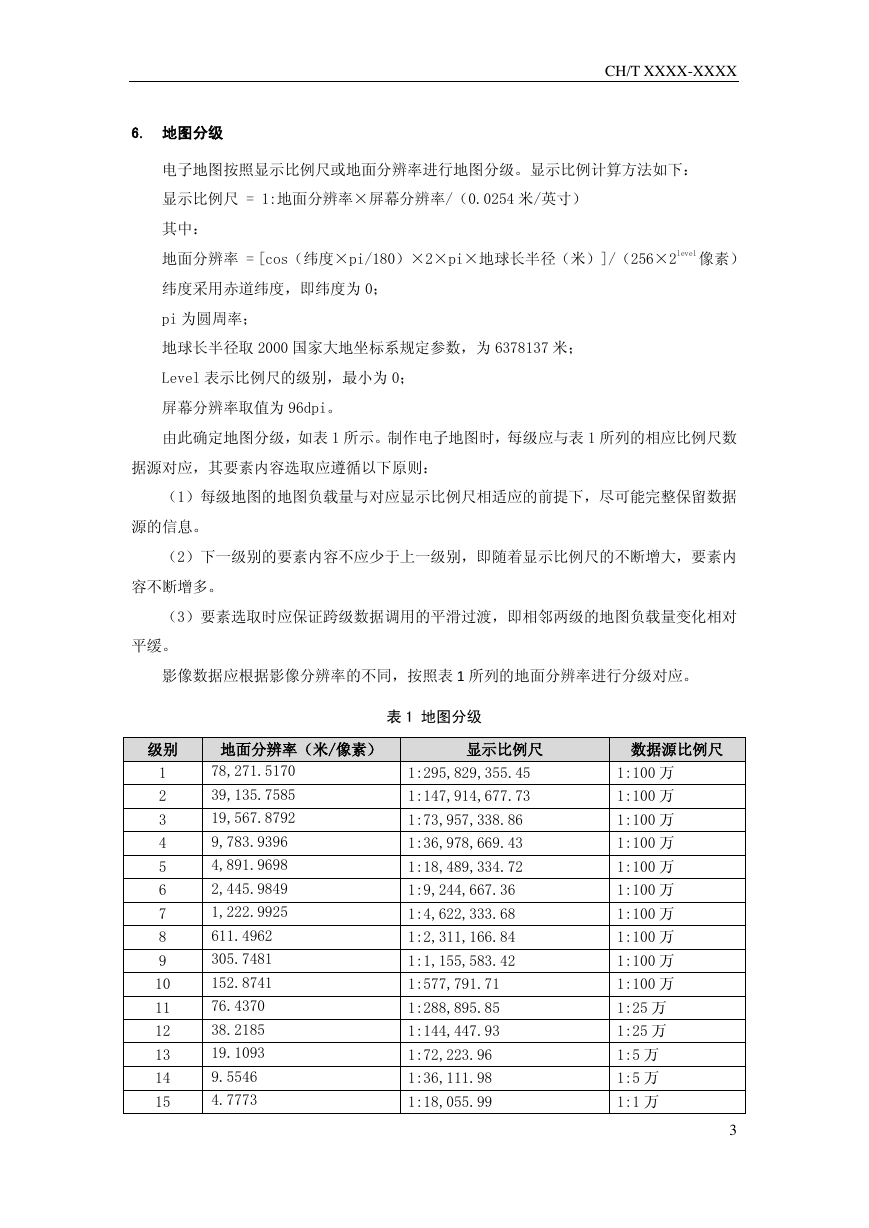

CH/T XXXX-XXXX 6. 地图分级电子地图按照显示比例尺或地面分辨率进行地图分级。显示比例计算方法如下：显示比例尺 = 1:地面分辨率×屏幕分辨率/（0.0254 米/英寸）其中：地面分辨率 = [cos（纬度×pi/180）×2×pi×地球长半径（米）]/（256×2level 像素）纬度采用赤道纬度，即纬度为 0； pi 为圆周率；地球长半径取 2000 国家大地坐标系规定参数，为 6378137 米； Level 表示比例尺的级别，最小为 0；屏幕分辨率取值为 96dpi。由此确定地图分级，如表 1 所示。制作电子地图时，每级应与表 1 所列的相应比例尺数据源对应，其要素内容选取应遵循以下原则：（1）每级地图的地图负载量与对应显示比例尺相适应的前提下，尽可能完整保留数据源的信息。（2）下一级别的要素内容不应少于上一级别，即随着显示比例尺的不断增大，要素内容不断增多。（3）要素选取时应保证跨级数据调用的平滑过渡，即相邻两级的地图负载量变化相对平缓。影像数据应根据影像分辨率的不同，按照表 1 所列的地面分辨率进行分级对应。级别地面分辨率（米/像素）显示比例尺数据源比例尺表 1 地图分级 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 78,271.5170 39,135.7585 19,567.8792 9,783.9396 4,891.9698 2,445.9849 1,222.9925 611.4962 305.7481 152.8741 76.4370 38.2185 19.1093 9.5546 4.7773 1:295,829,355.45 1:147,914,677.73 1:73,957,338.86 1:36,978,669.43 1:18,489,334.72 1:9,244,667.36 1:4,622,333.68 1:2,311,166.84 1:1,155,583.42 1:577,791.71 1:288,895.85 1:144,447.93 1:72,223.96 1:36,111.98 1:18,055.99 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:100 万 1:25 万 1:25 万 1:5 万 1:5 万 1:1 万 3

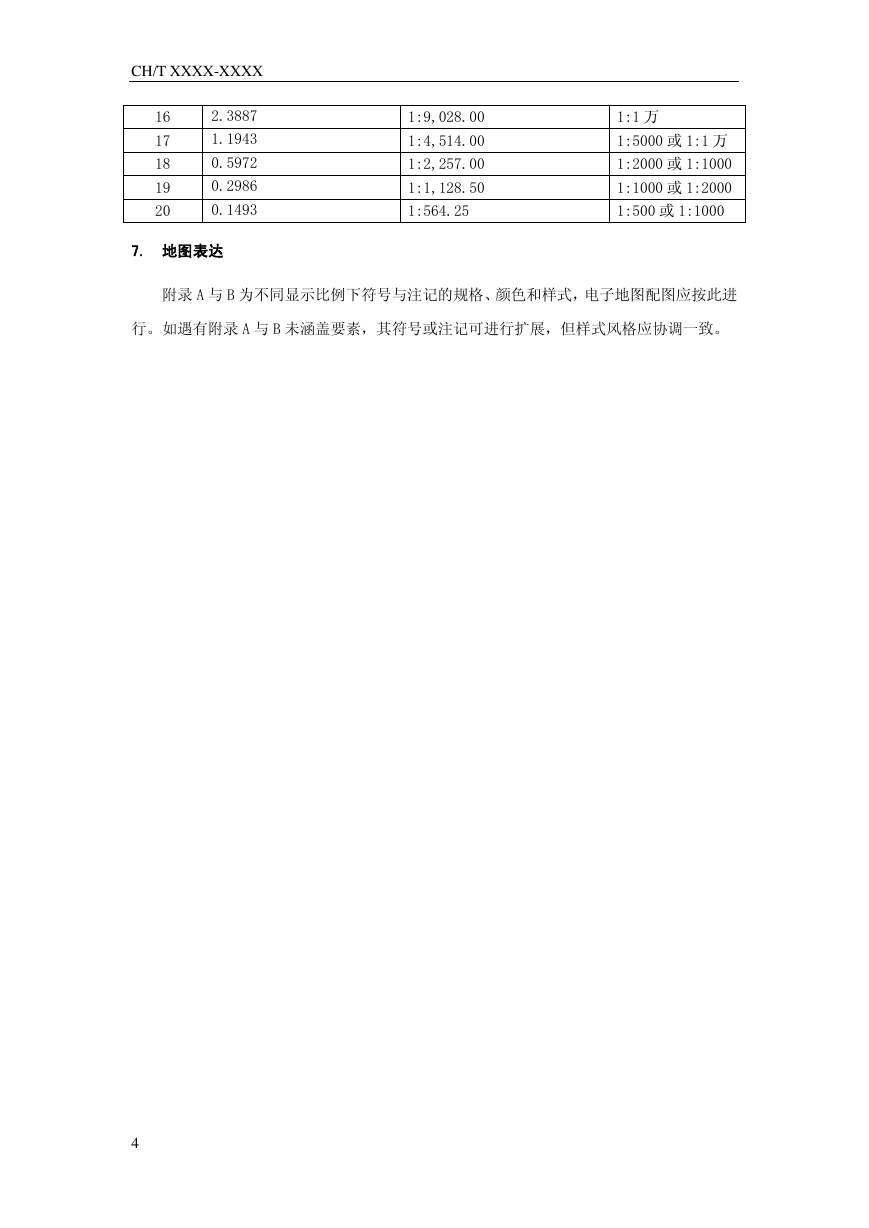

CH/T XXXX-XXXX 16 17 18 19 20 2.3887 1.1943 0.5972 0.2986 0.1493 7. 地图表达 1:9,028.00 1:4,514.00 1:2,257.00 1:1,128.50 1:564.25 1:1 万 1:5000 或 1:1 万 1:2000 或 1:1000 1:1000 或 1:2000 1:500 或 1:1000 附录 A 与 B 为不同显示比例下符号与注记的规格、颜色和样式，电子地图配图应按此进行。如遇有附录 A 与 B 未涵盖要素，其符号或注记可进行扩展，但样式风格应协调一致。 4
