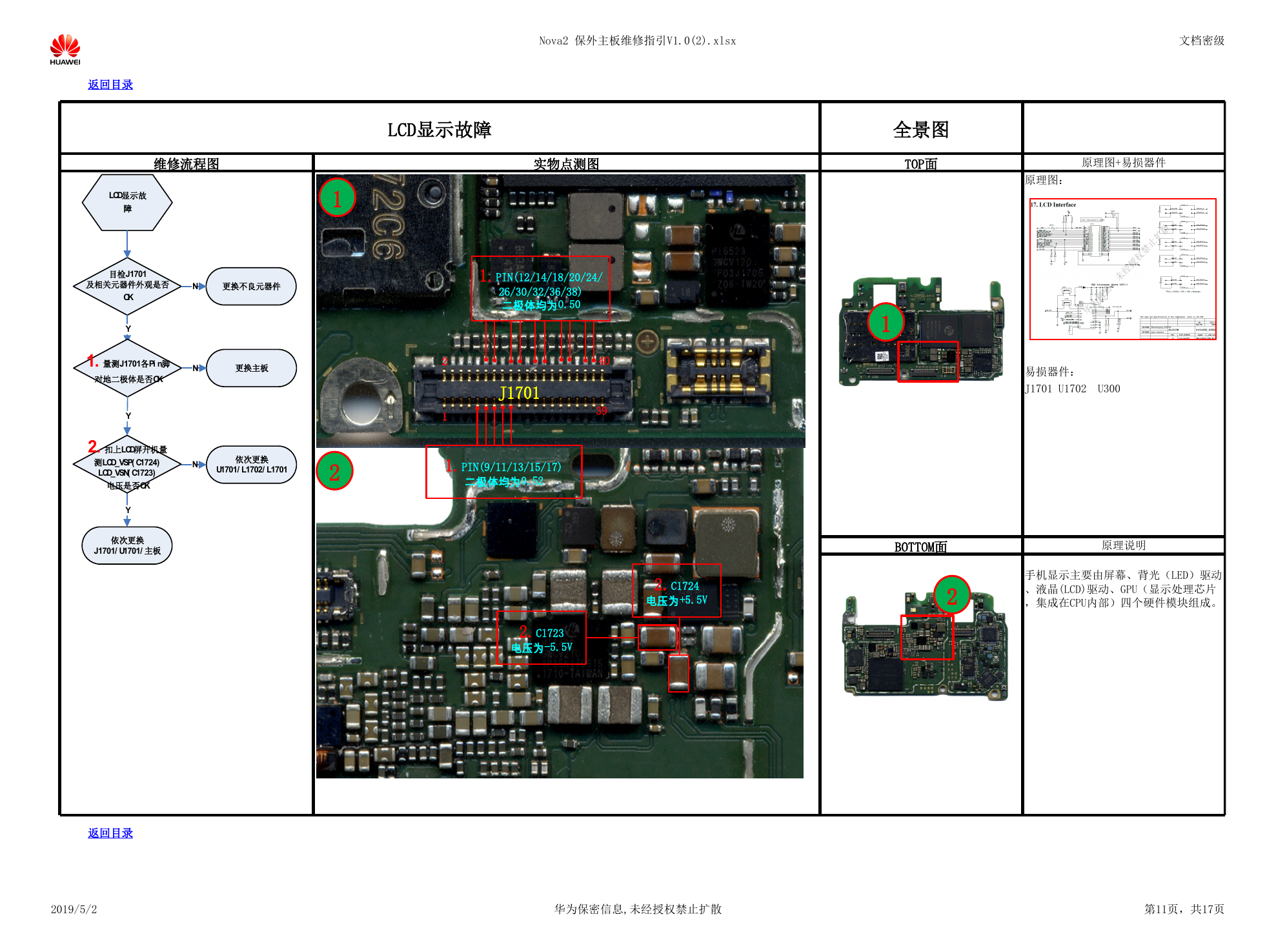

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 维修流程图 实物点测图 LCD显示故障 1 1.PIN(12/14/18/20/24/ 26/30/32/36/38) 二极体均为0.50 2 1 J1701 40 39 2 1.PIN(9/11/13/15/17) 二极体均为0.52 全景图 TOP面 原理图+易损器件 原理图： 1 易损器件： J1701 U1702 U300 2.C1724 电压为+5.5V 2.C1723 电压为-5.5V BOTTOM面 原理说明 2 手机显示主要由屏幕、背光（LED）驱动 、液晶(LCD)驱动、GPU（显示处理芯片 ，集成在CPU内部）四个硬件模块组成。 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第11页，共17页 LCD显示故障目检J1701及相关元器件外观是否OK更换不良元器件YN1.量测J1701各Pin脚对地二极体是否OK更换主板NY依次更换U1701/L1702/L1701NY依次更换J1701/U1701/主板2.扣上LCD屏开机量测LCD_VSP(C1724)LCD_VSN(C1723)电压是否OK
