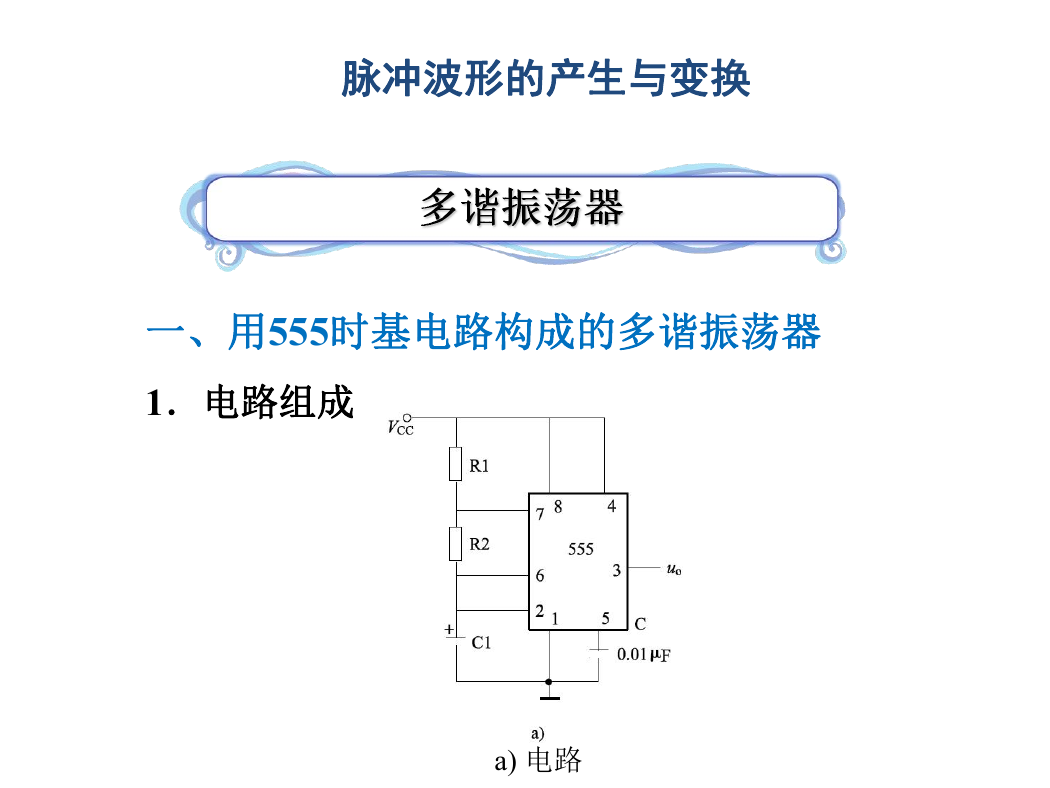

    脉冲波形的产生与变换 一、用555时基电路构成的多谐振荡器 1．电路组成 a) 电路

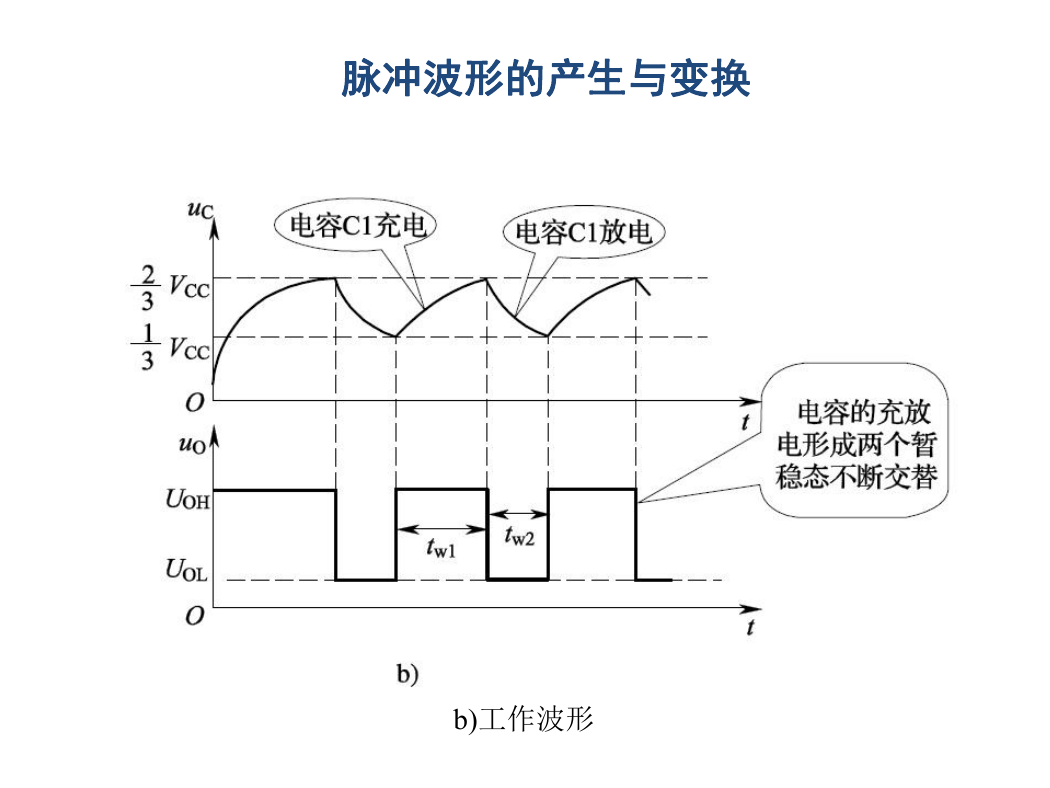

    脉冲波形的产生与变换 b)工作波形
    脉冲波形的产生与变换 实测波形

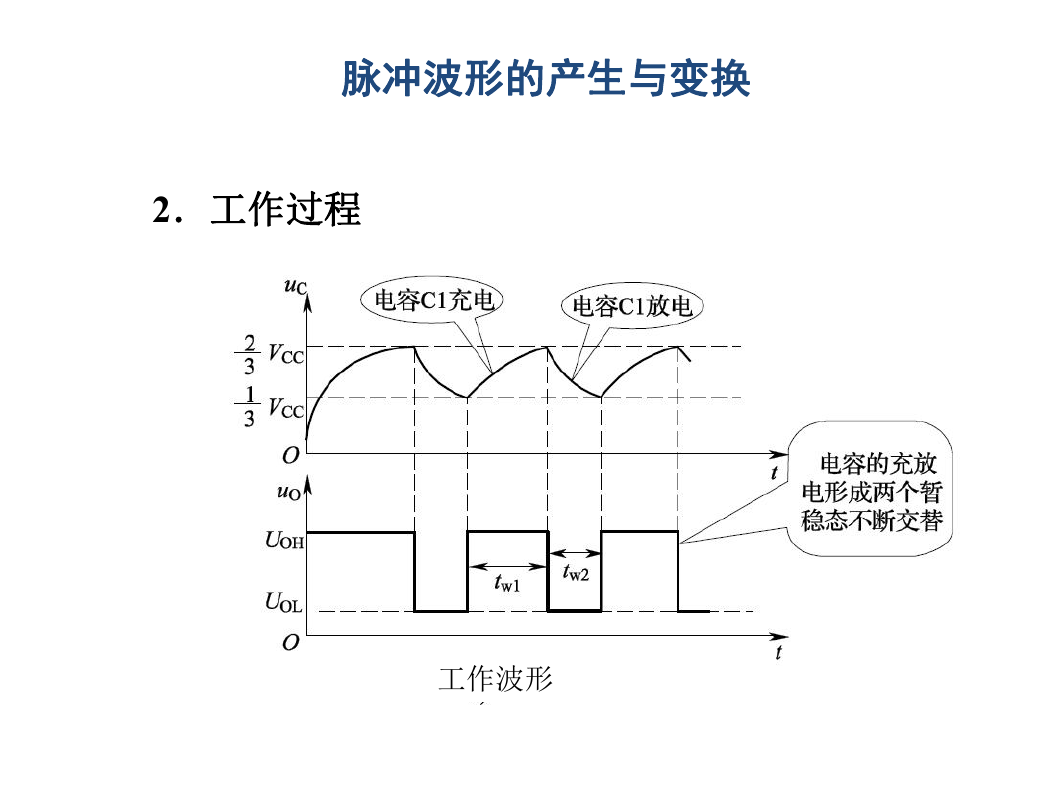

    脉冲波形的产生与变换 2．工作过程 工作波形

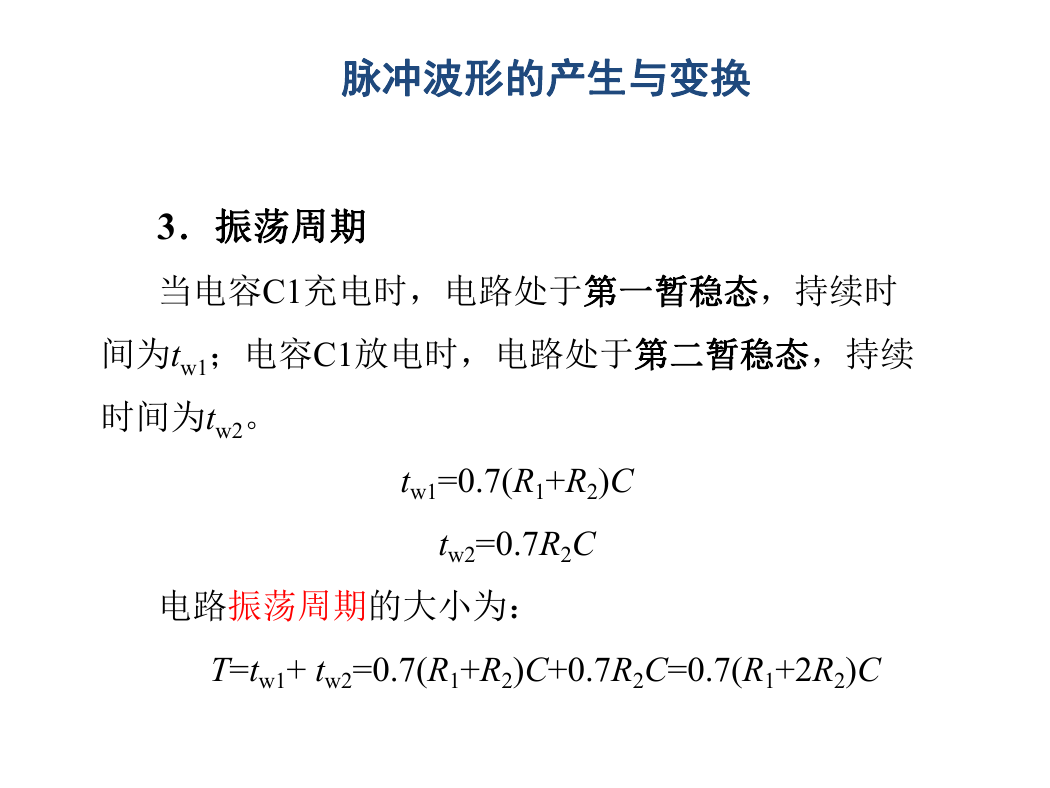

    脉冲波形的产生与变换 3．振荡周期 当电容C1充电时，电路处于第一暂稳态，持续时 间为tw1；电容C1放电时，电路处于第二暂稳态，持续 时间为tw2。 tw1=0.7(R1+R2)C tw2=0.7R2C 电路振荡周期的大小为： T=tw1+ tw2=0.7(R1+R2)C+0.7R2C=0.7(R1+2R2)C

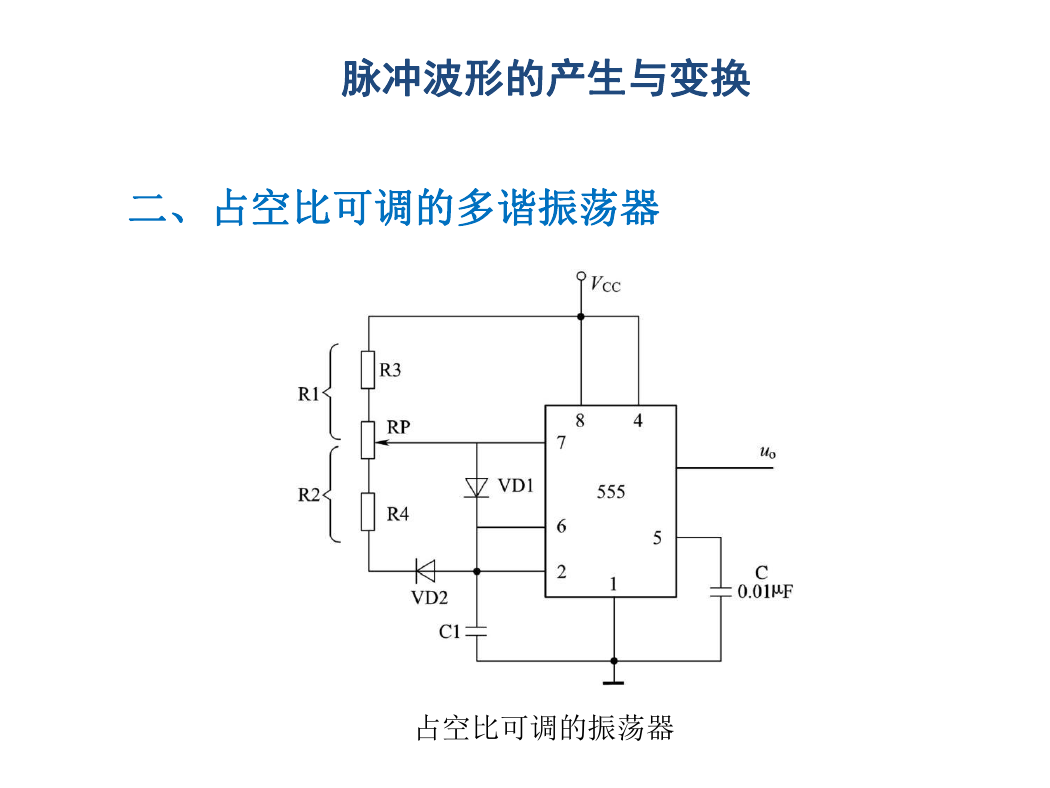

    脉冲波形的产生与变换 二、占空比可调的多谐振荡器 占空比可调的振荡器

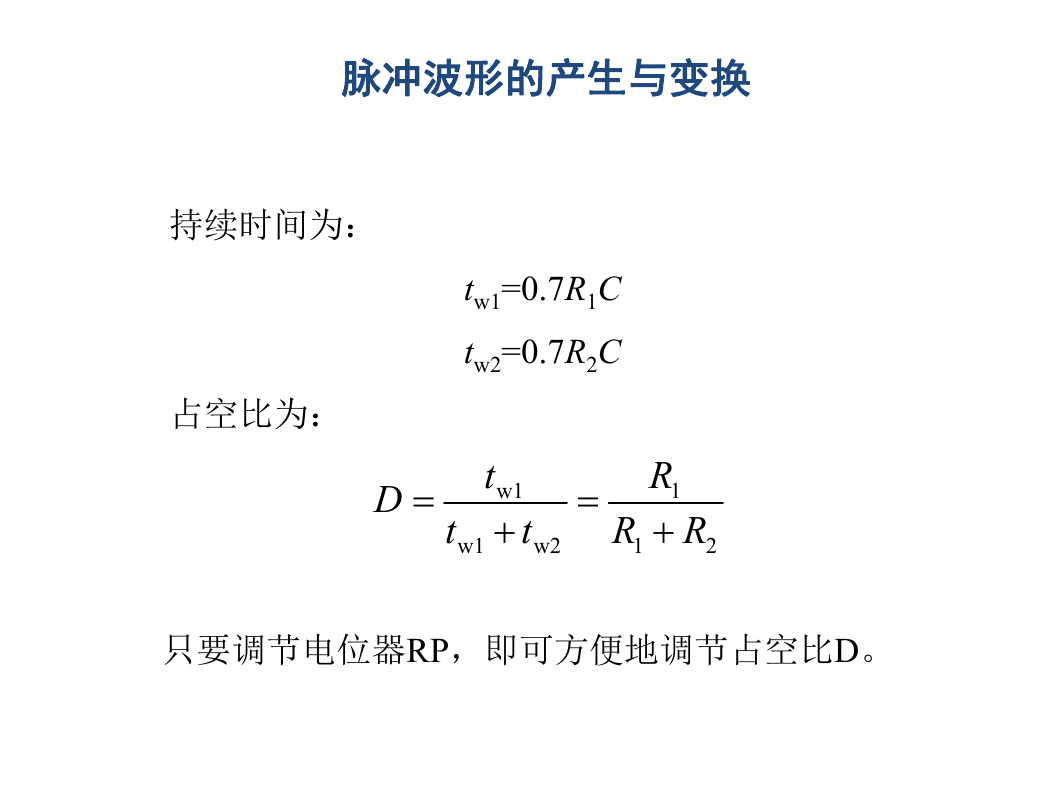

    脉冲波形的产生与变换 持续时间为： 占空比为： tw1=0.7R1C tw2=0.7R2C D  t w1 t  w1 t w2  R 1 R R  1 2 只要调节电位器RP，即可方便地调节占空比D。

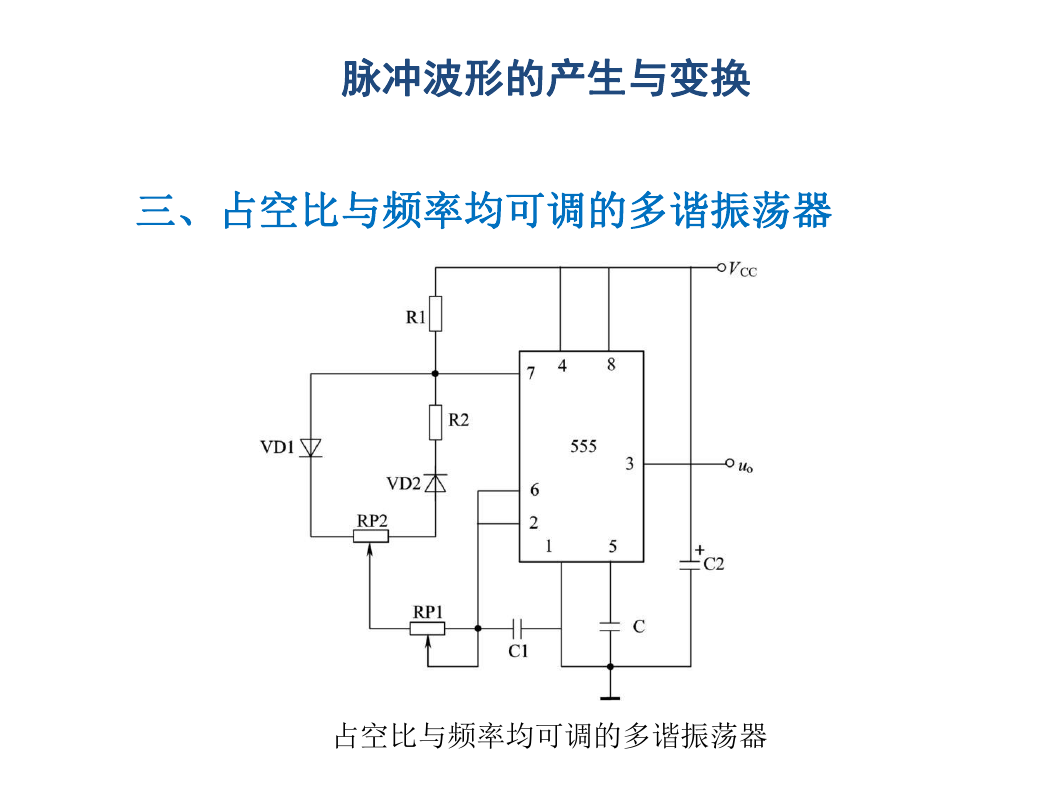

    脉冲波形的产生与变换 三、占空比与频率均可调的多谐振荡器 占空比与频率均可调的多谐振荡器
